Besiktningsrapport
9.5
Installation genom
Svea Solar
Datum
10 april 2024
Ort
Uppsala, Uppsala län
Förstärkningsskruv
Ändklämmor
Fastsäkring av produkt
+ 1
95% godkända
5% ej godkända
Om installationen
Paneler
Longi: LR5-54HTH
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/25
2.1 Förstärkningsskruv
Inte godkänd
För få förstärkningsskruvar är använda.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

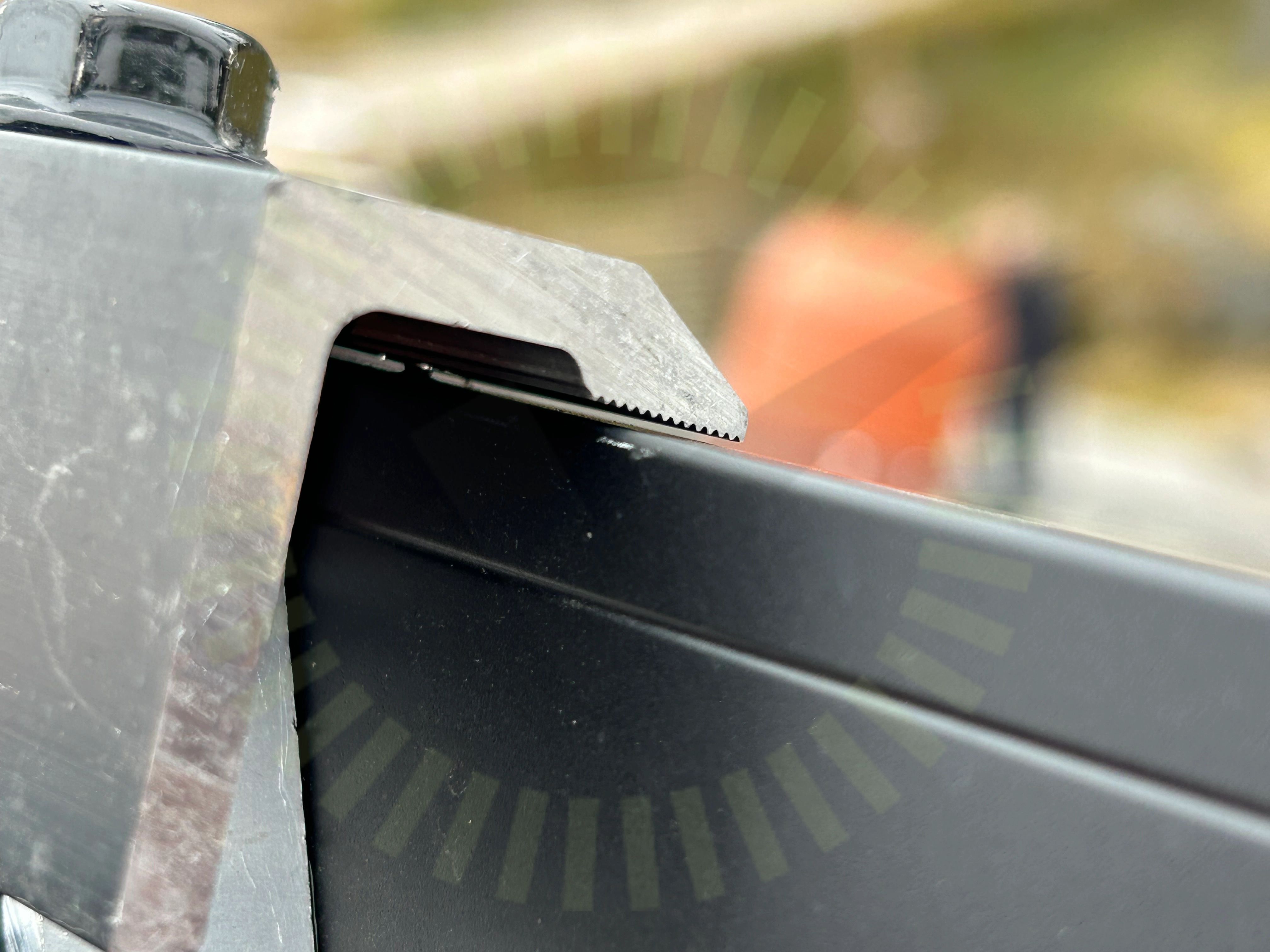

2.2 Ändklämmor
Inte godkänd
Ett flertal ändklämmor ligger inte korrekt mot panelkant.
Godkända kontrollpunkter
23/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takgenomföring
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Tak 1, Longi: LR5-54HTH
Anmärkningar
1/18

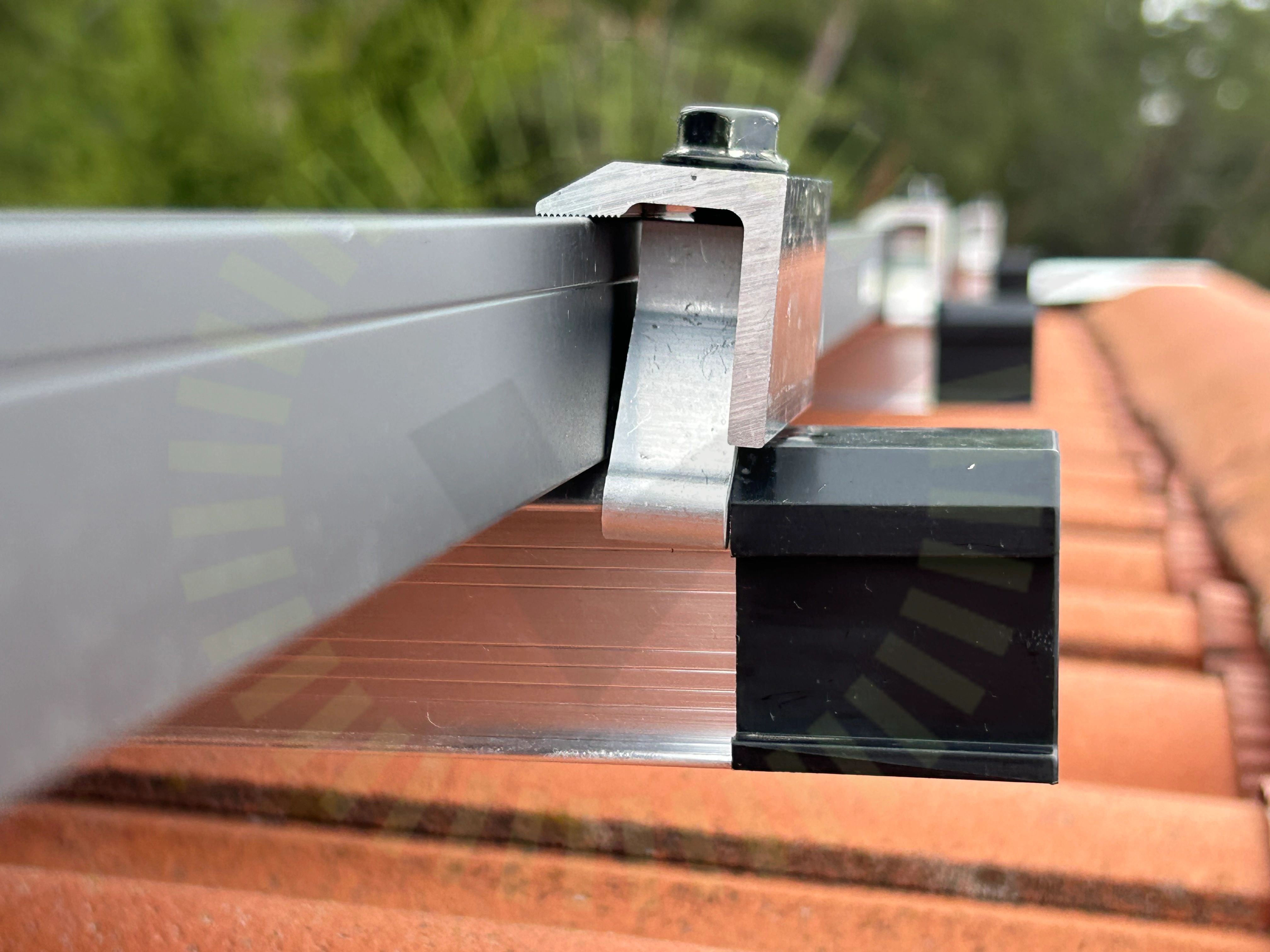

3.1 Klämmornas överlappning
Inte godkänd
Klämman ligger inte korrekt mot panel. Överlappningen blir undermålig.
Installation Manual for LONGi Solar PV Modules V18, Sida 13
Godkända kontrollpunkter
17/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/32
6.1 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt. Saknas skruv.
Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 26

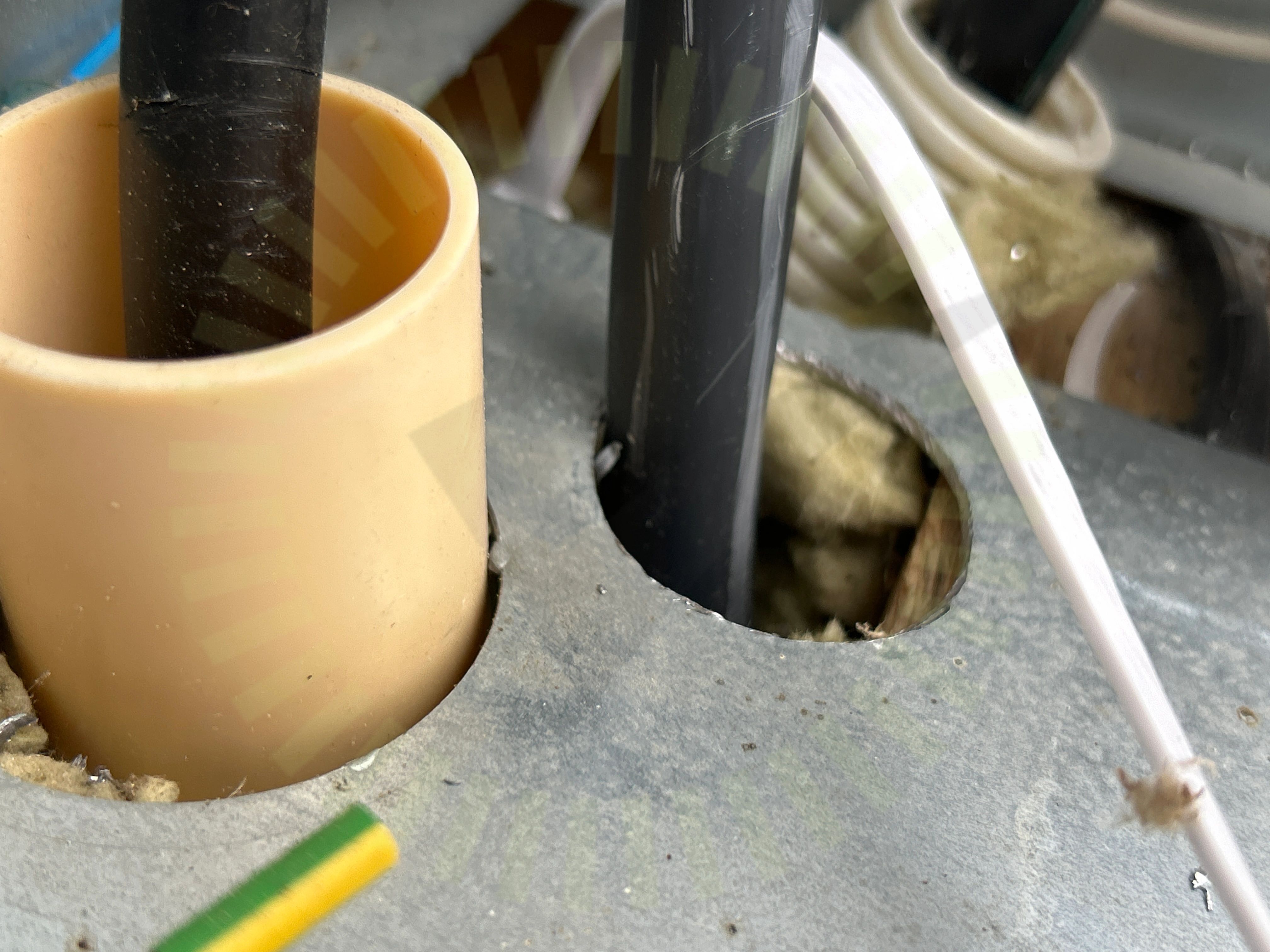

6.2 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
Godkända kontrollpunkter
30/32
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Dubbel matning
Enkelisolerade ledare
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Tätningsinsatts
Vinkel
Väderbeständigt material
Växelriktarens IP klassning
Växelriktarens kontakter
