Institutet för Solenergikvalitet

Besiktningsrapport

6.8
x

Installation genom

ZolarTech i Skandinavien AB

Datum

6 februari 2024

Ort

Halmstad, Hallands län
Takstolsinfästning
Skenans utstick för klämma
Skenornas infästning
77% godkända23% ej godkända

Om installationen

PanelerSolitek: BLACKSTAR (SOLID Framed Glass/Glass) B.108
OptimerareTigo TS4-A-O
MontagesystemFixNordic: Betonpannor
VäxelriktareGoodWe: GW4-20kW SDT-20 G2 PLUS+ Series
TillbehörSäkerhetsbrytare AC
ZolarTech i Skandinavien AB

Installerad av ZolarTech i Skandinavien AB som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/7
Kabelinföringar

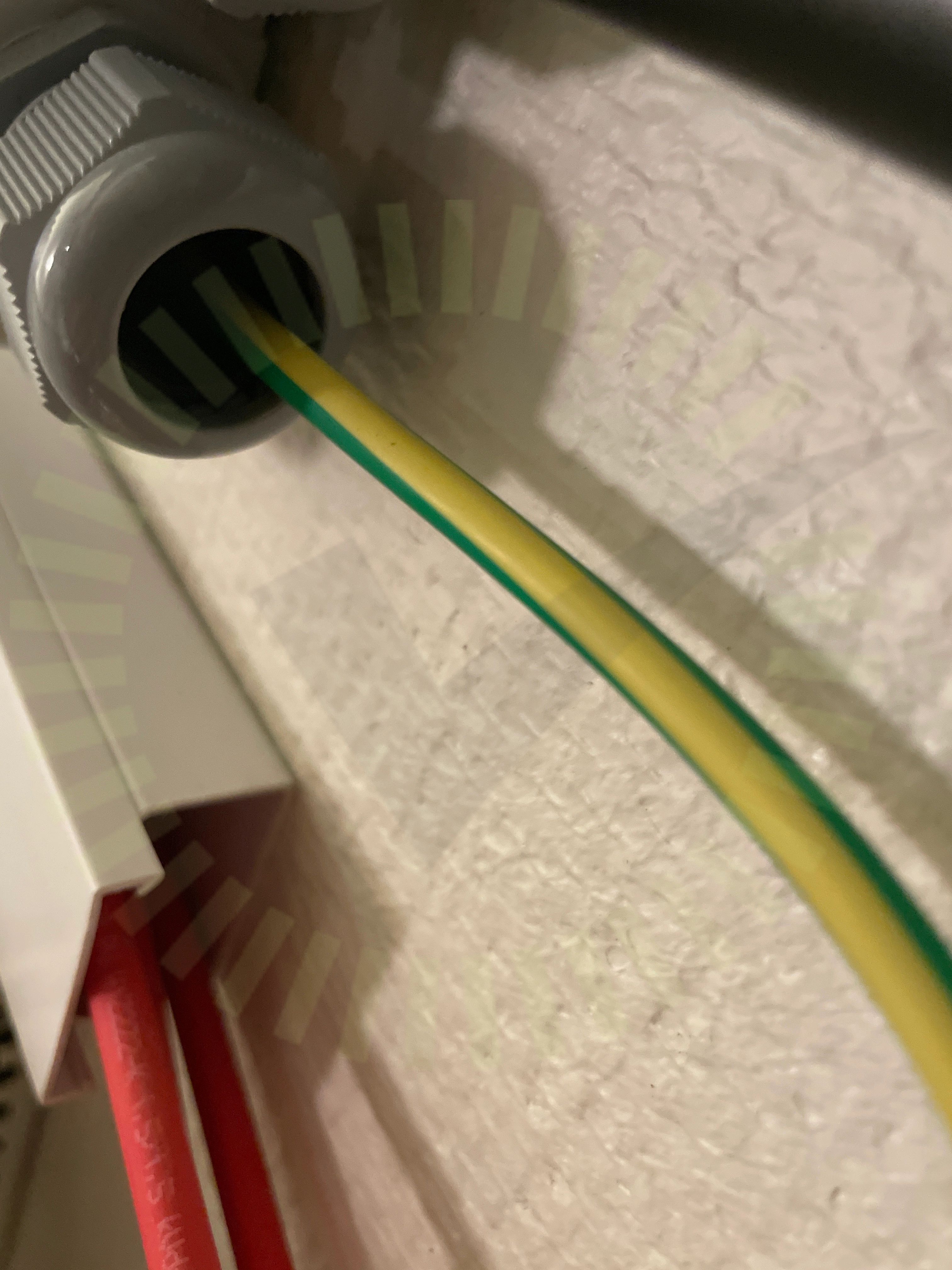

2.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, FixNordic: Betonpannor

Anmärkningar

7/21
Kabeluppfästning

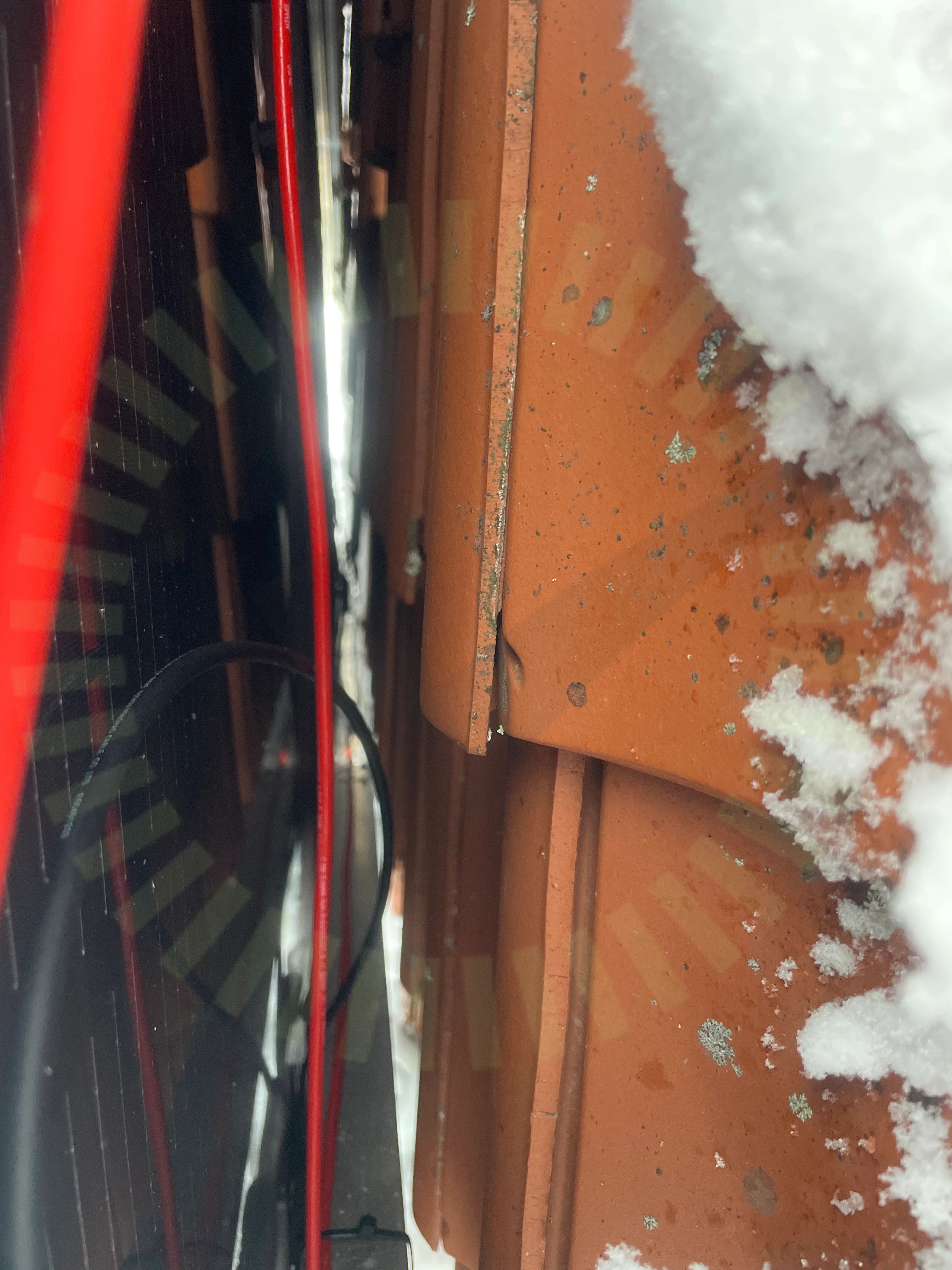

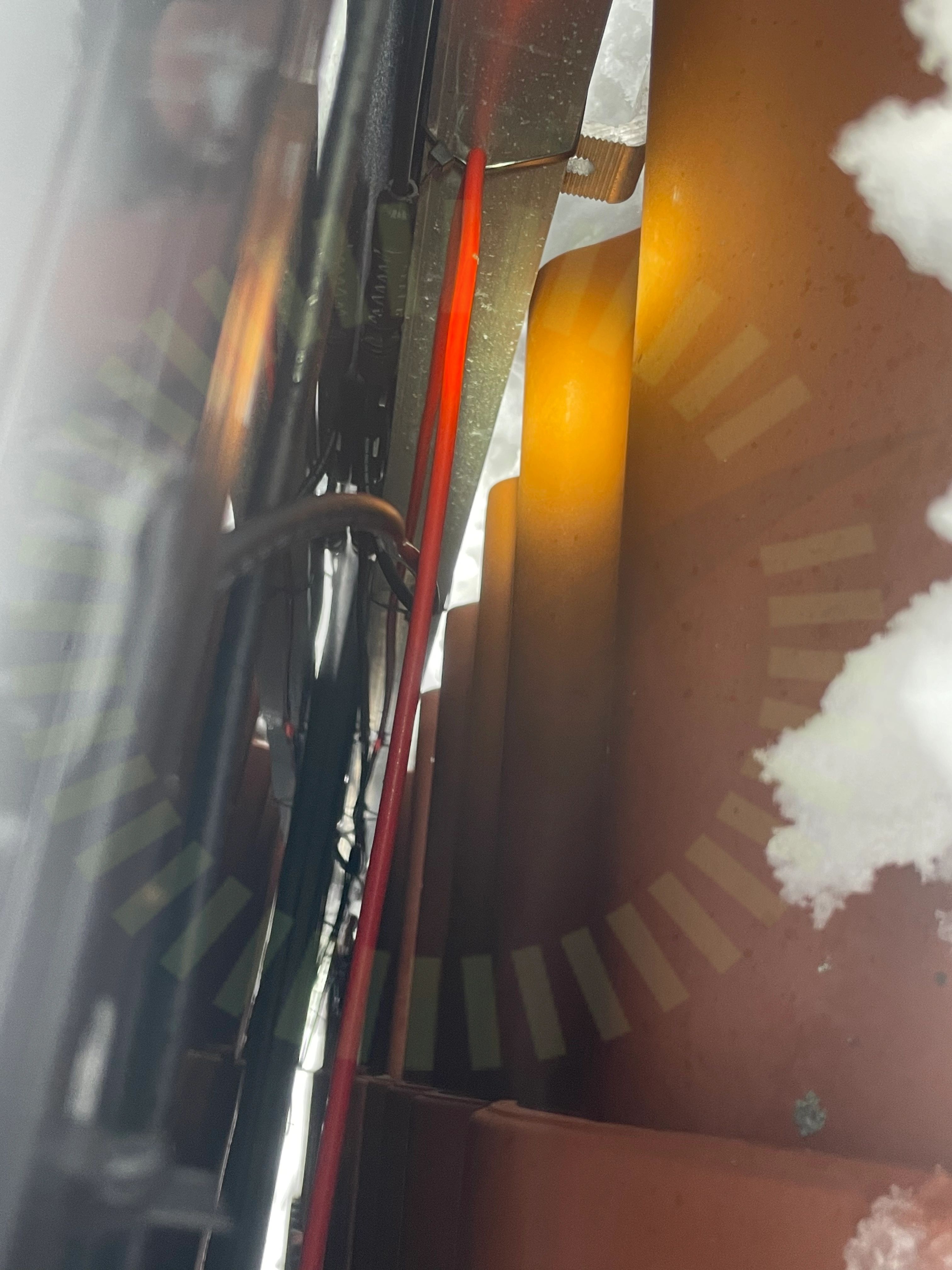

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Detta gäller generellt över hela anläggningen.

SS 436 40 00 (712.522.101)

3.2 Råspontsinfästning

Inte godkänd

Infästningar har skett i råspont, tillverkare godkänner enbart infästningar i takstol.

Skenans utstick för klämma

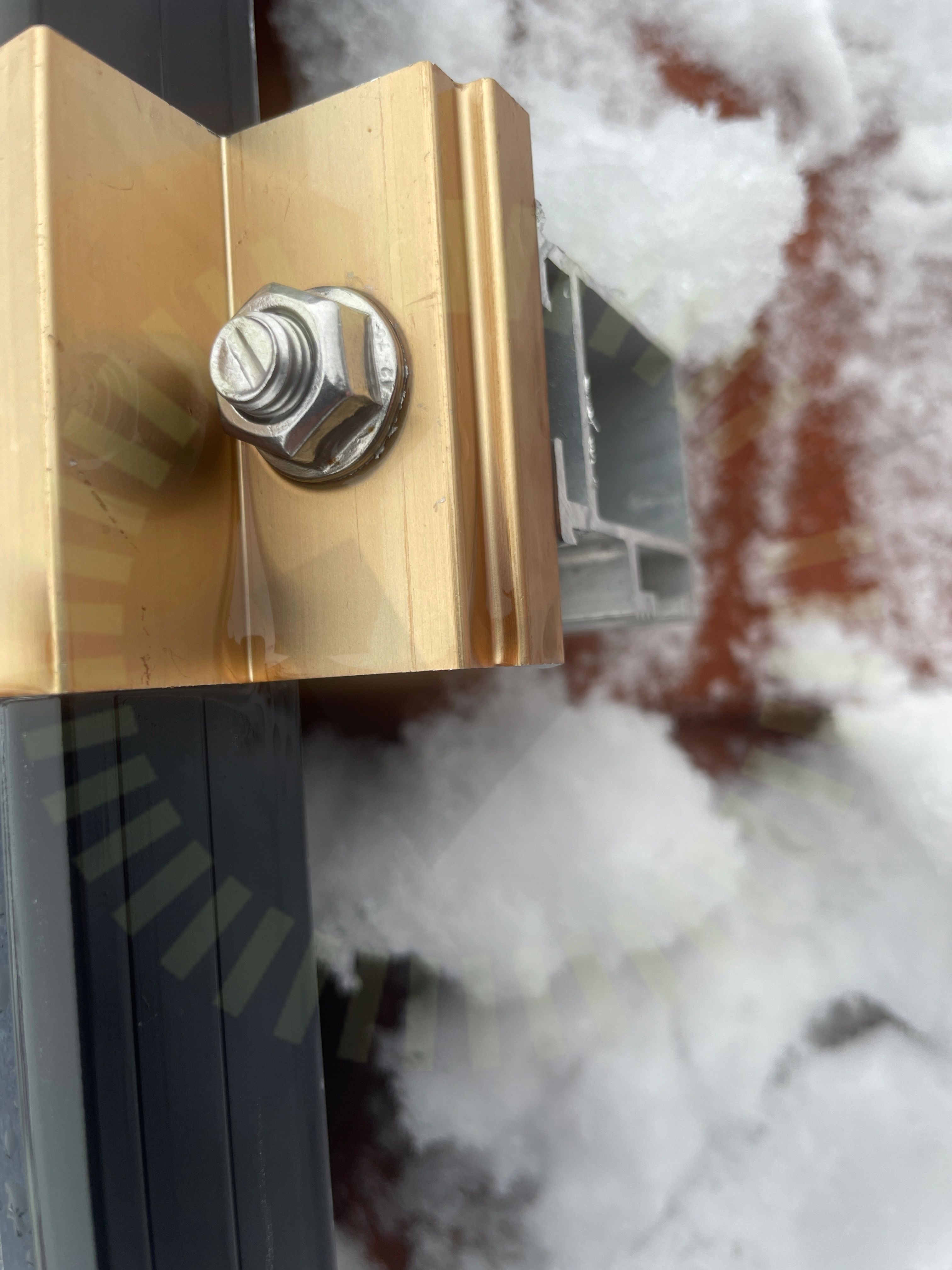

3.3 Skenans utstick för klämma

Inte godkänd

För lite skena sticker ut från slutet av panelen för ändklämman.

Assembly system for tile roofing From FIXNORDIC, Sida 11
Skenornas infästning

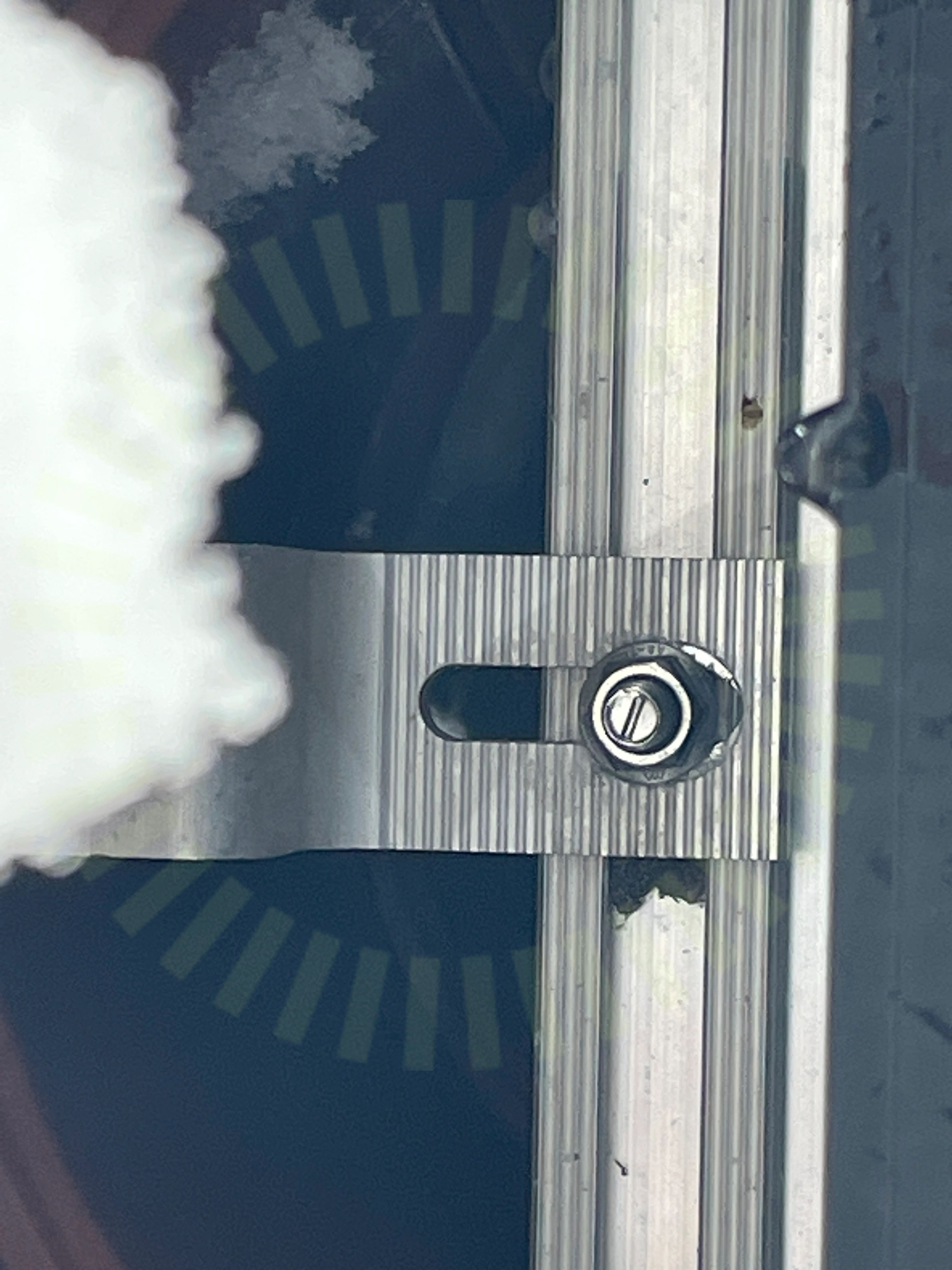

3.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

Assembly system for tile roofing From FIXNORDIC, Sida 8-9
Underliggande takpanna

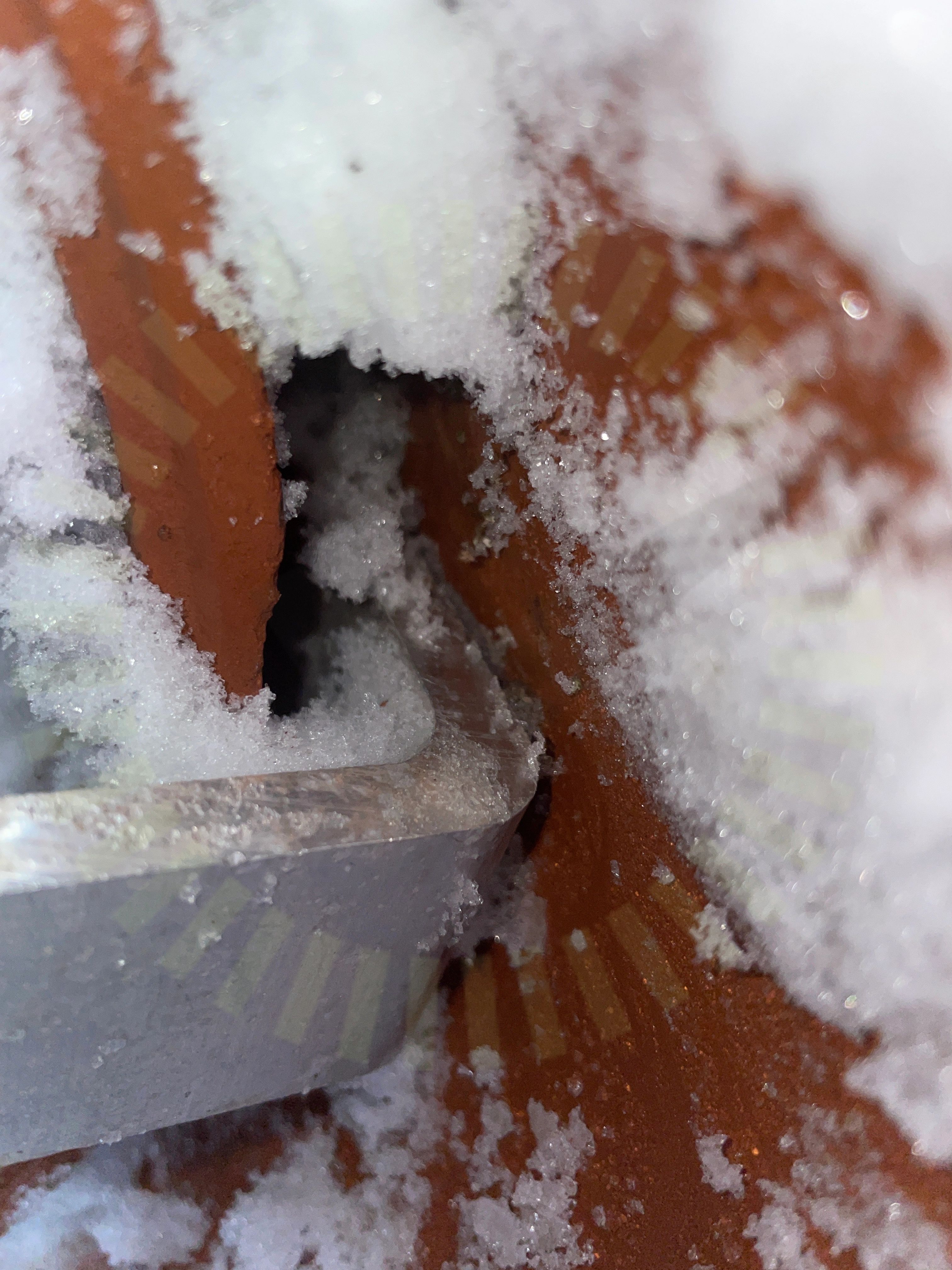

3.5 Underliggande takpanna

Inte godkänd

Takkrok ligget emot den underliggande takpannan.

Assembly system for tile roofing From FIXNORDIC, Sida 6

3.6 Takkrokarnas CC

Inte godkänd

Infästningarnas avstånd överstiger lastberäkningens max.

Snö- och vindlastberäkning
Takstolsinfästning

3.7 Takstolsinfästning

Inte godkänd

Infästning är utförda i råspont. Infästningar får ej ske i något annat än i takstolar.

Assembly system for tile roofing From FIXNORDIC, Sida 6

Godkända kontrollpunkter

14/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkada på klämmorSkadorSkenornas överhängSkenskarvarSnö- och VindlastberäkningTvådelad TakkrokVäderbeständigt materialÄndklämmor

Tak 1, Solitek: BLACKSTAR (SOLID Framed Glass/Glass) B.108

Anmärkningar

7/16
Föremål mot bakstycke

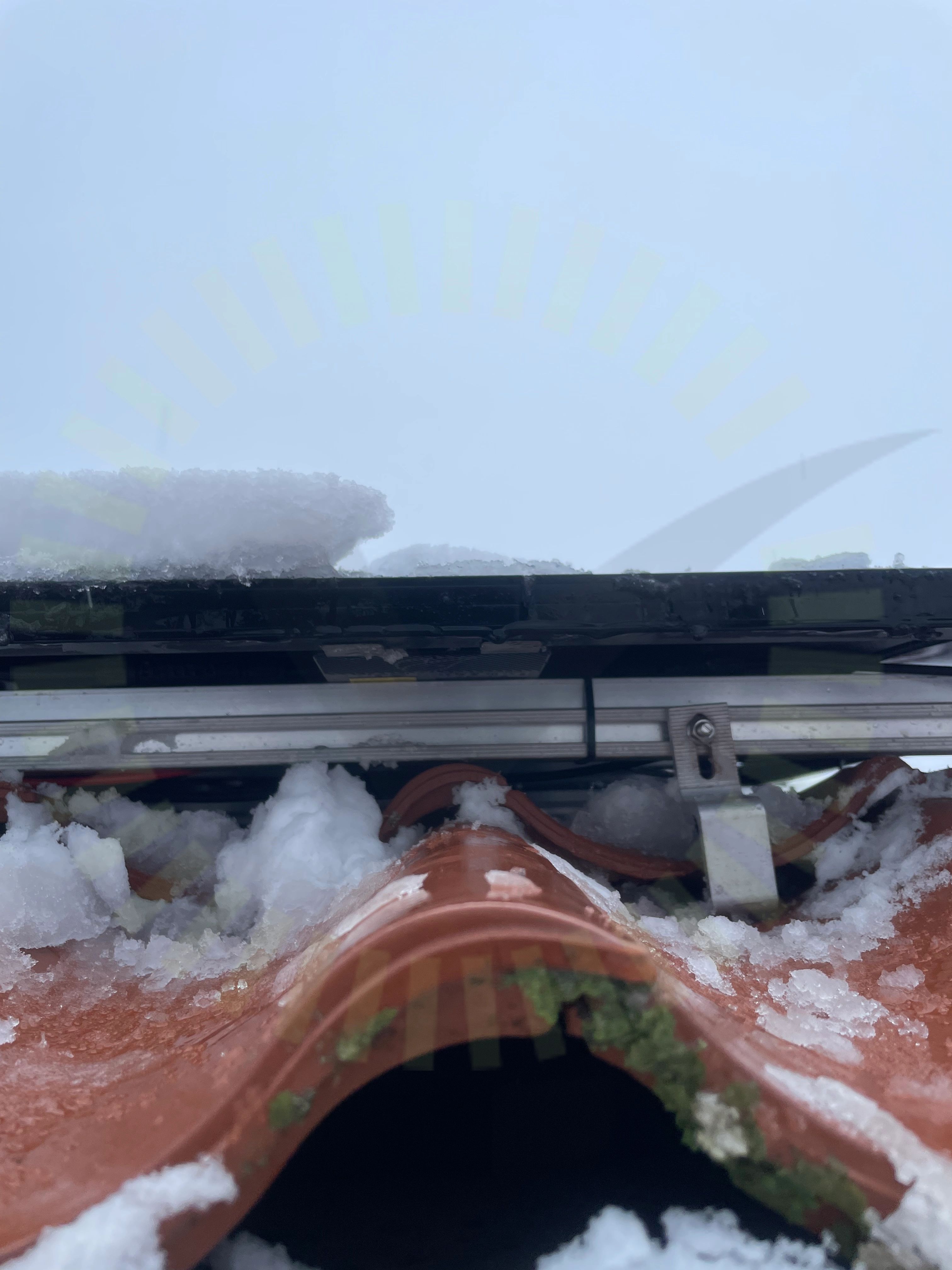

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida. Optimerare ligger och trycker mot panelens baksida.

Förbindelse av kontakter

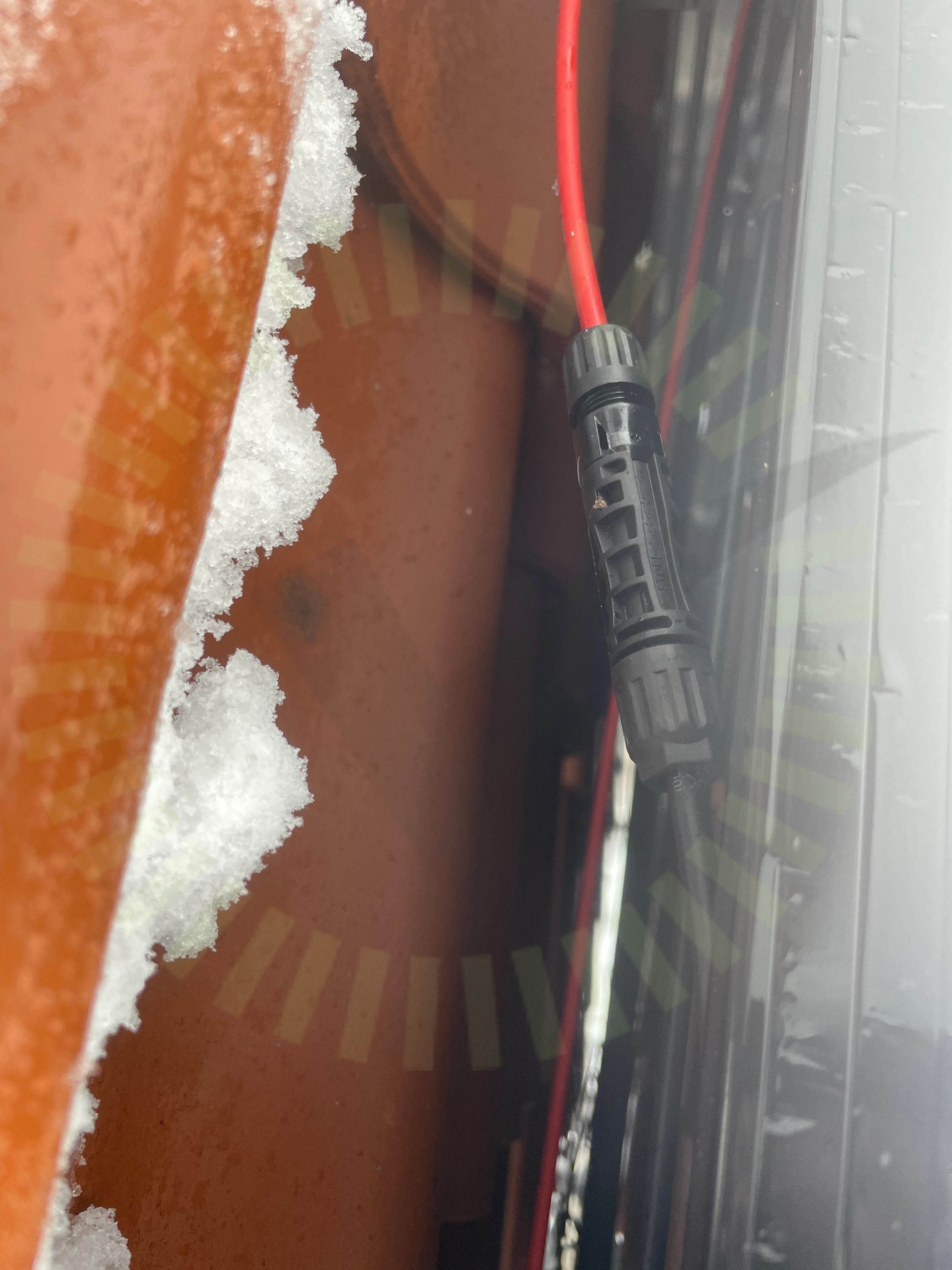

4.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Klämmornas placering

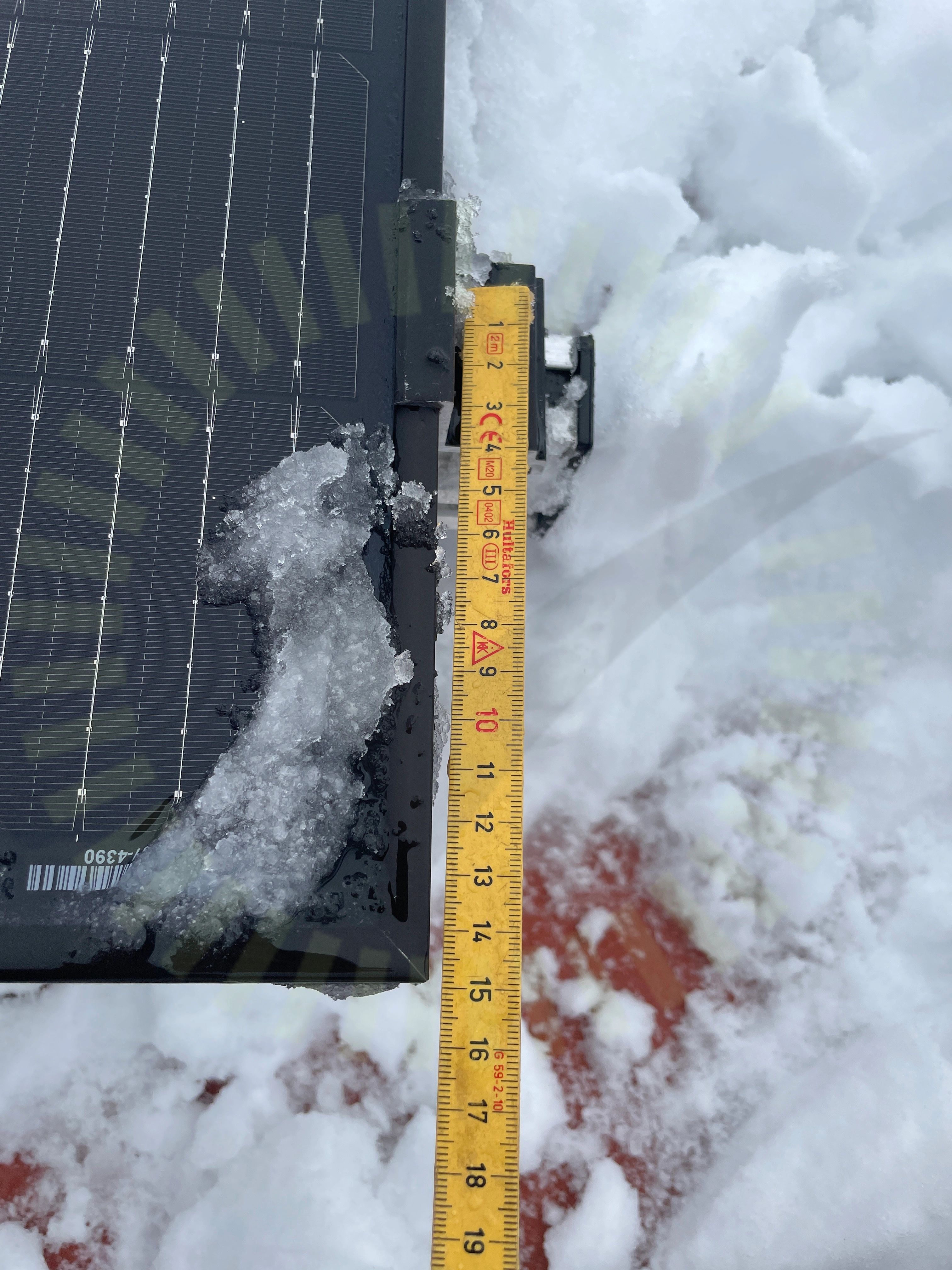

4.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

SoliTek SOLID Photovoltaic module (PV) installation manual 2023-04-18, Sida 21-23
Klämmornas överlappning

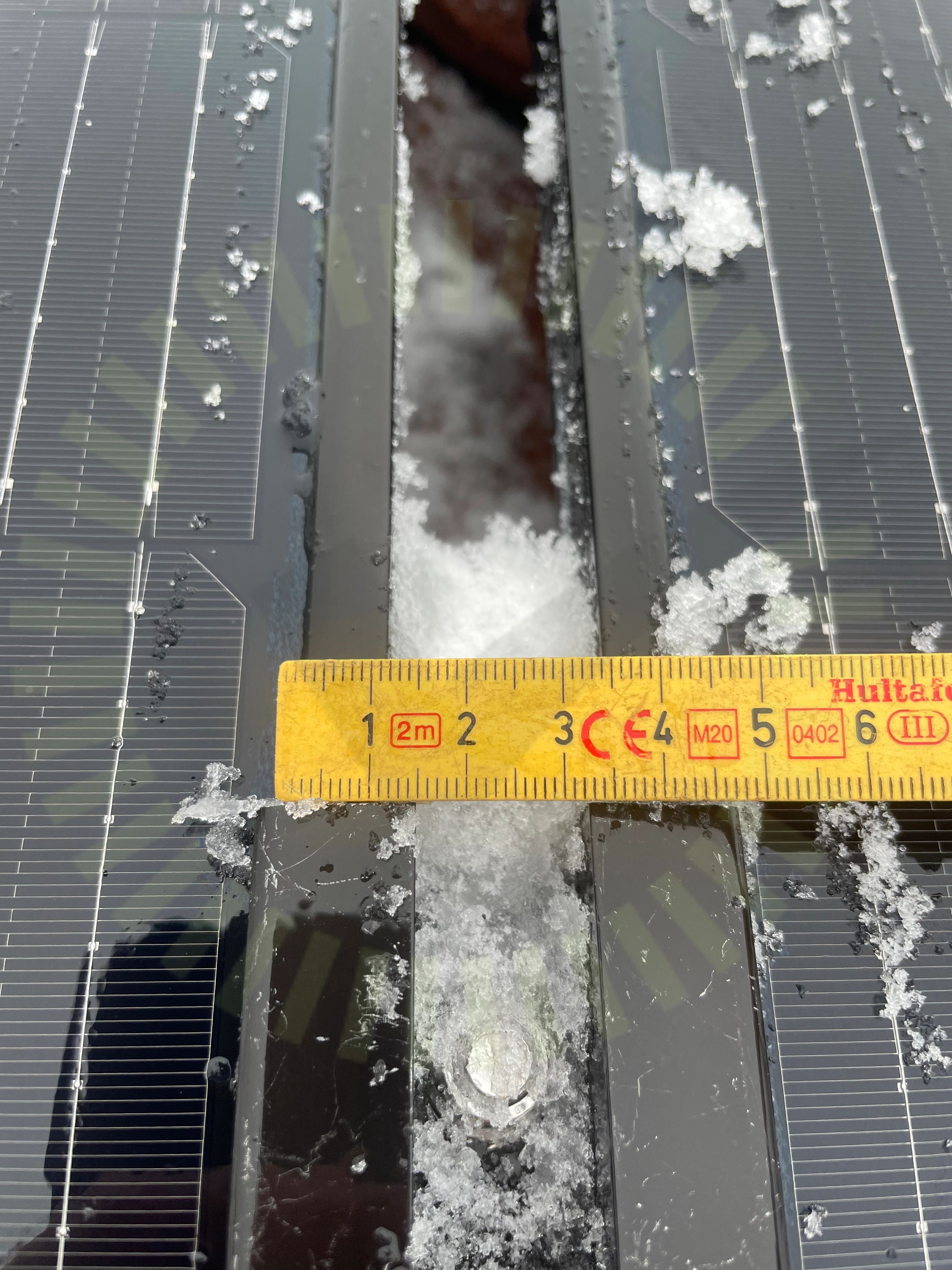

4.4 Klämmornas överlappning

Inte godkänd

Mittklämmor överlappar för mycket.

SoliTek SOLID Photovoltaic module (PV) installation manual 2023-04-18, Sida 21
Panelkablaget böjradie

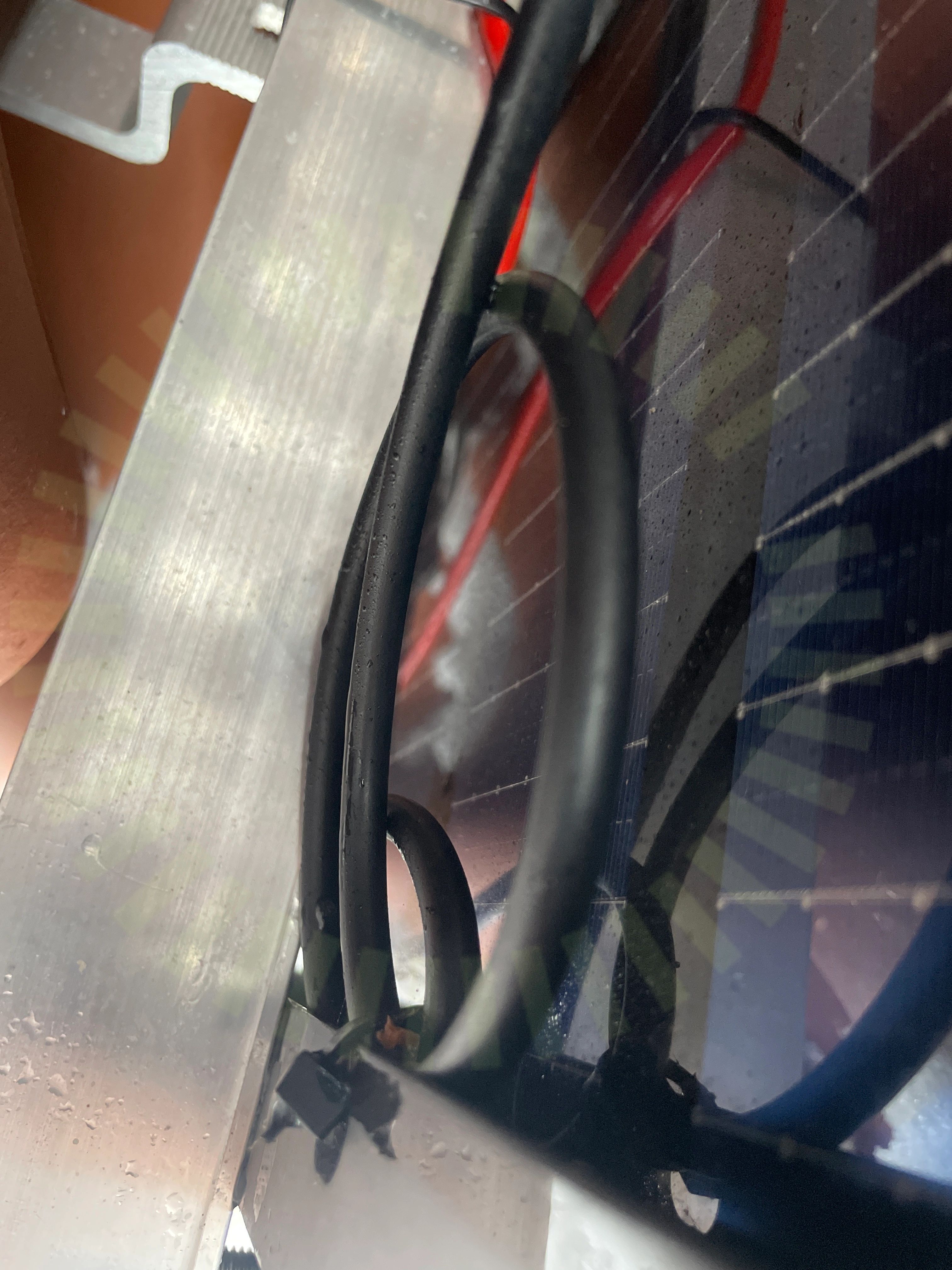

4.5 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)
Kopplingslåda böjradie

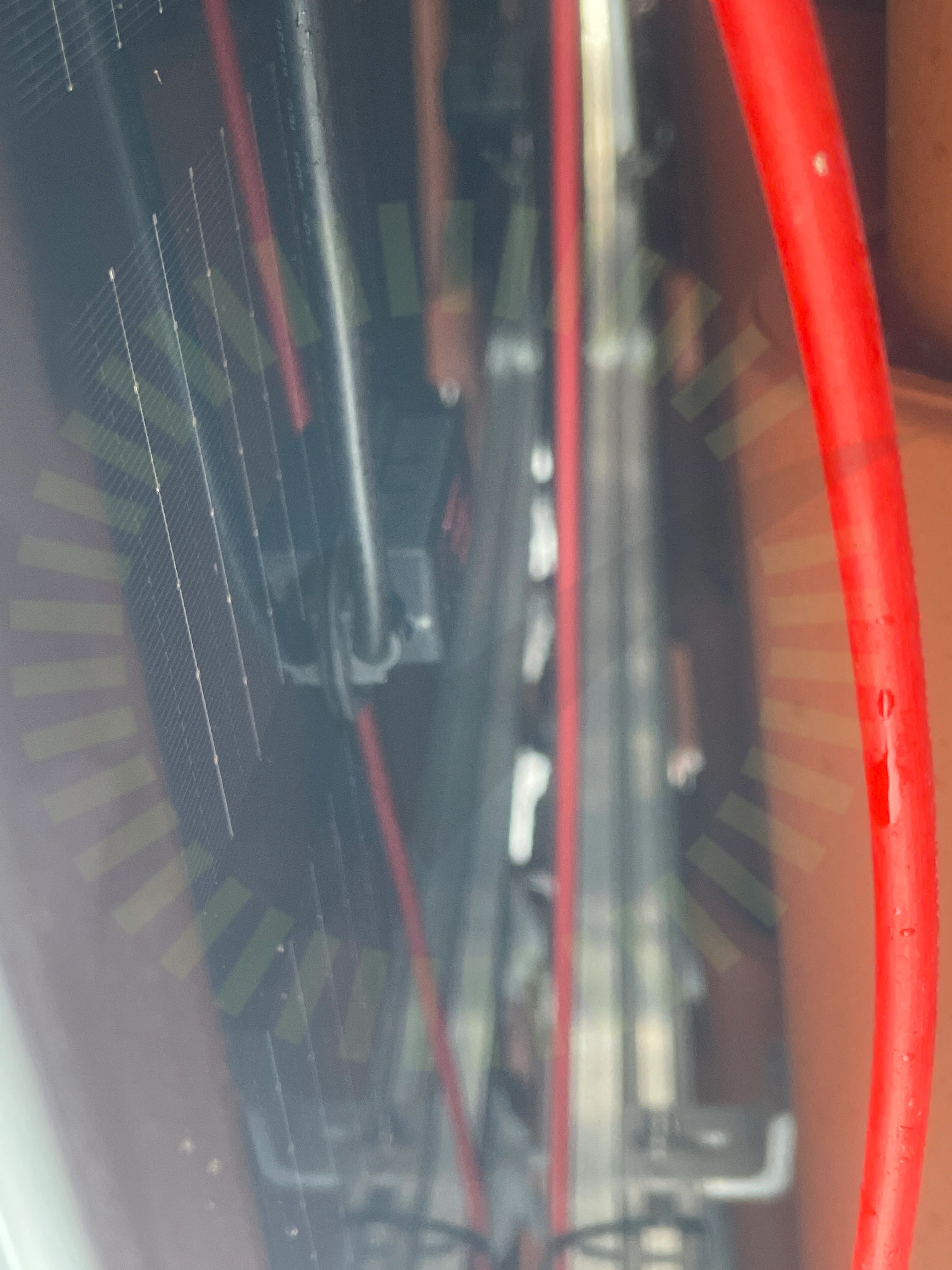

4.6 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
Stress på kontakter

4.7 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

9/16
DräneringshålKlämmornas storlekKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Tigo TS4-A-O

Anmärkningar

3/6
Infästning

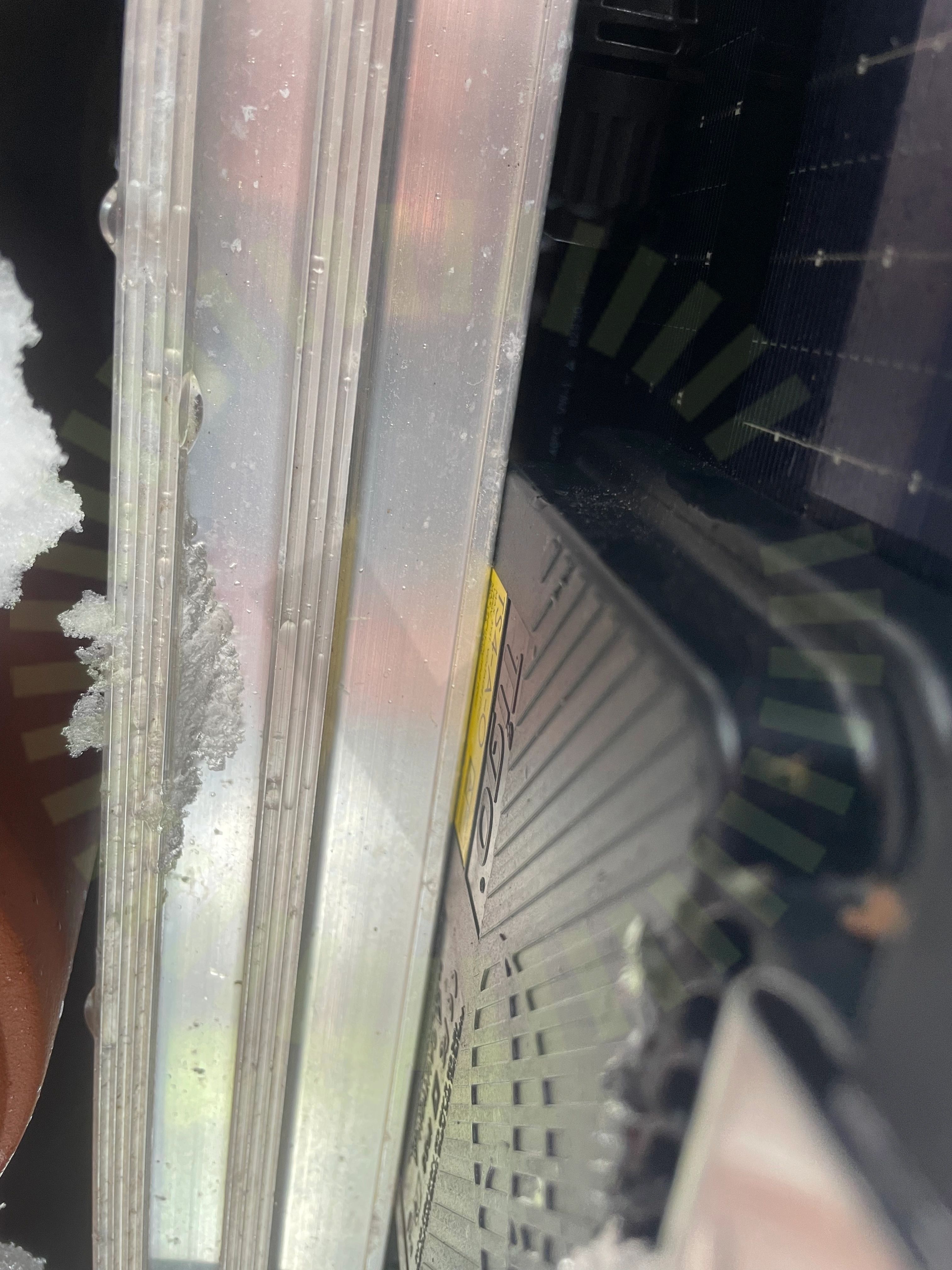

5.1 Infästning

Inte godkänd

Optimerare är infäst på fel håll.

Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08
Kabeluppfästning

5.2 Kabeluppfästning

Inte godkänd

Optimerarnas kablar är inte uppfästa korrekt.

Tigo TS4-A installation manual EN 2.0 20230210, Sida 4

5.3 Placering

Inte godkänd

Optimerare är felaktigt placerad på panelens ram. Ska sitta på den panelram som är närmst takets nock.

Tigo TS4-A installation manual EN 2.0 20230210, Sida 4

Godkända kontrollpunkter

3/6
DC KontakterFastsäkring av produktSkada

Varselmärkning

Anmärkningar

2/4
Informering av solceller

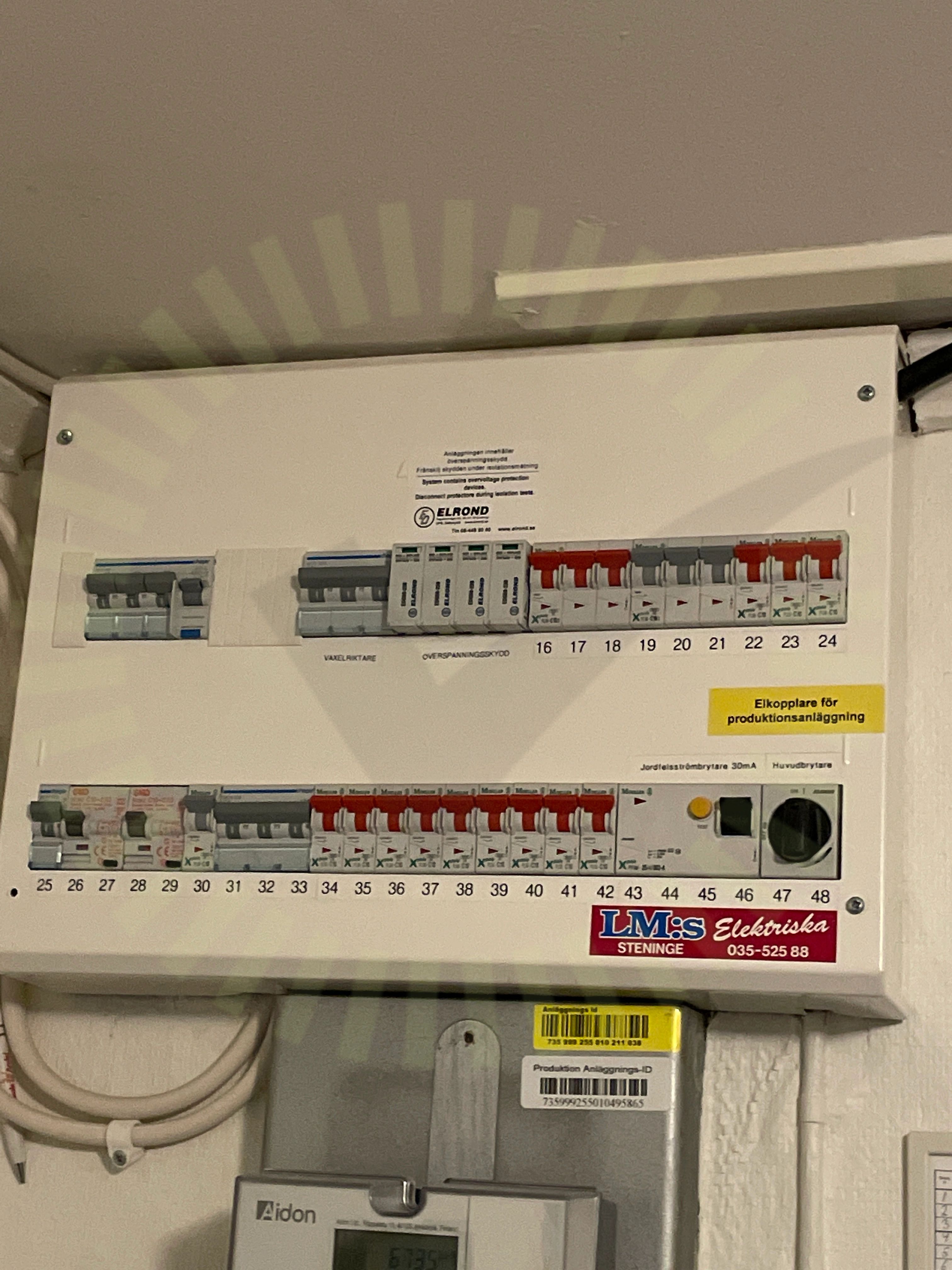

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

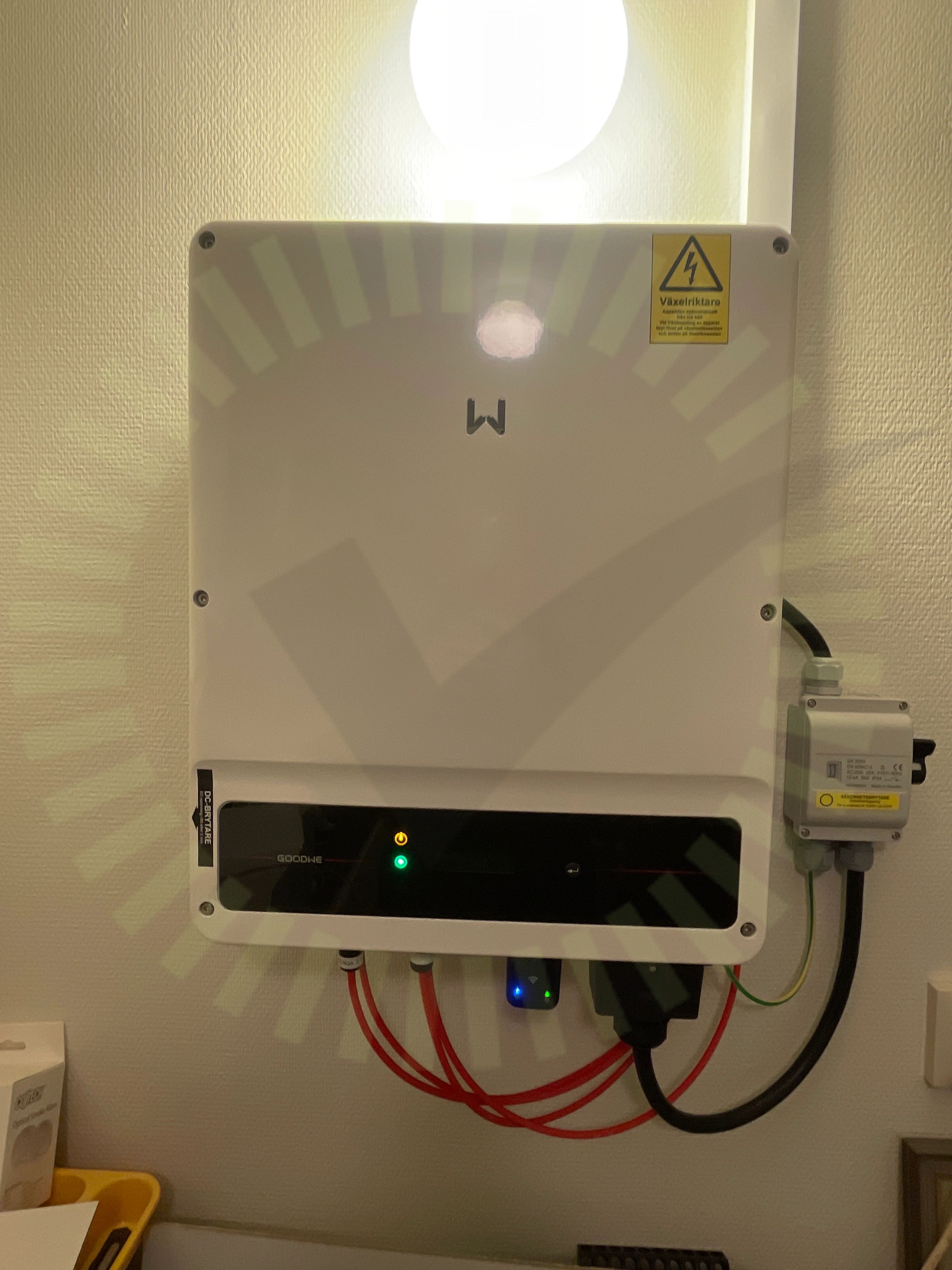

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

3/37
Enkelisolerade ledare

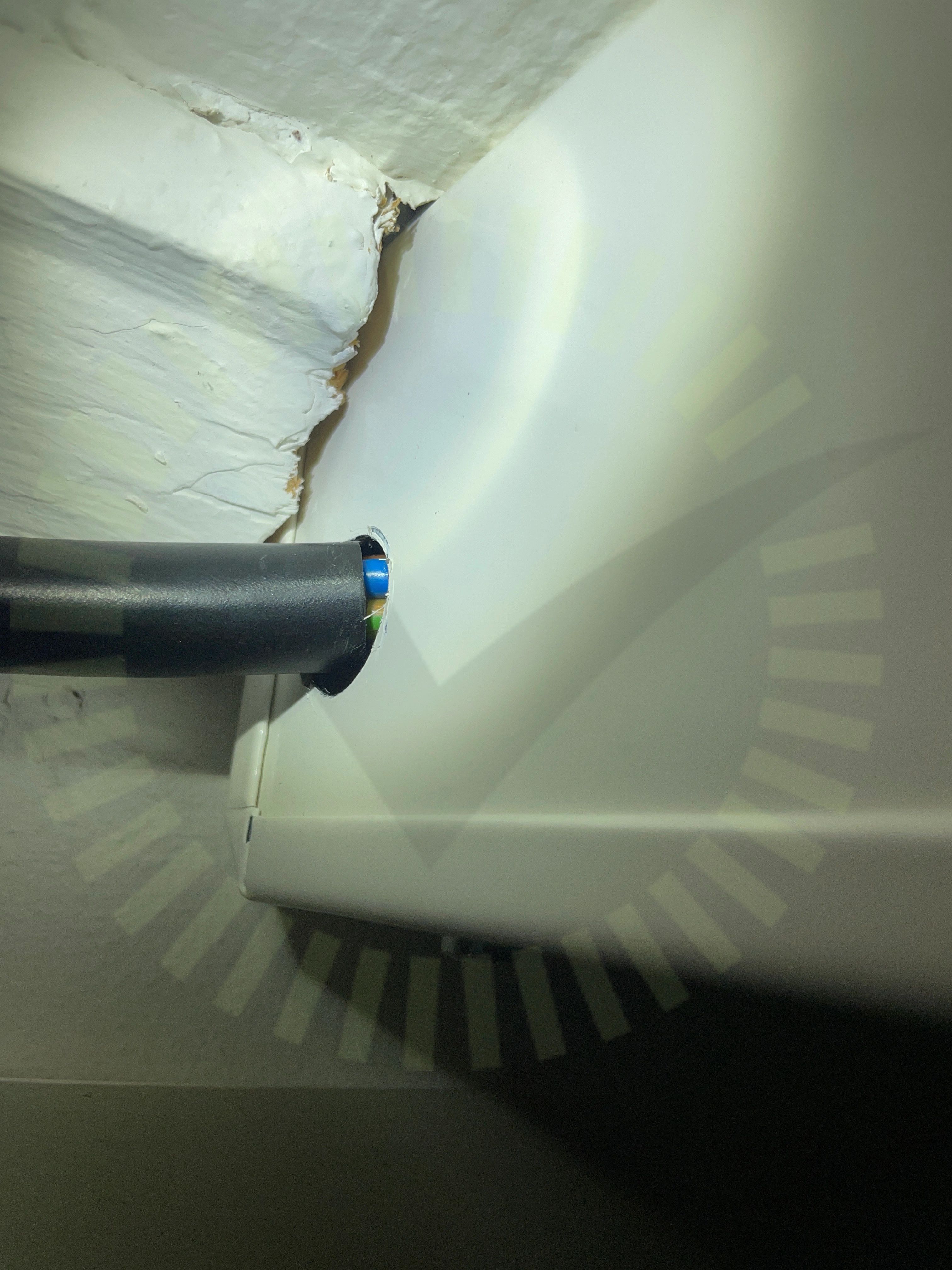

7.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare är synliga innan kabeln går in i kapsling.

SS 436 40 00 (412.2.2.1)
Genomföringar

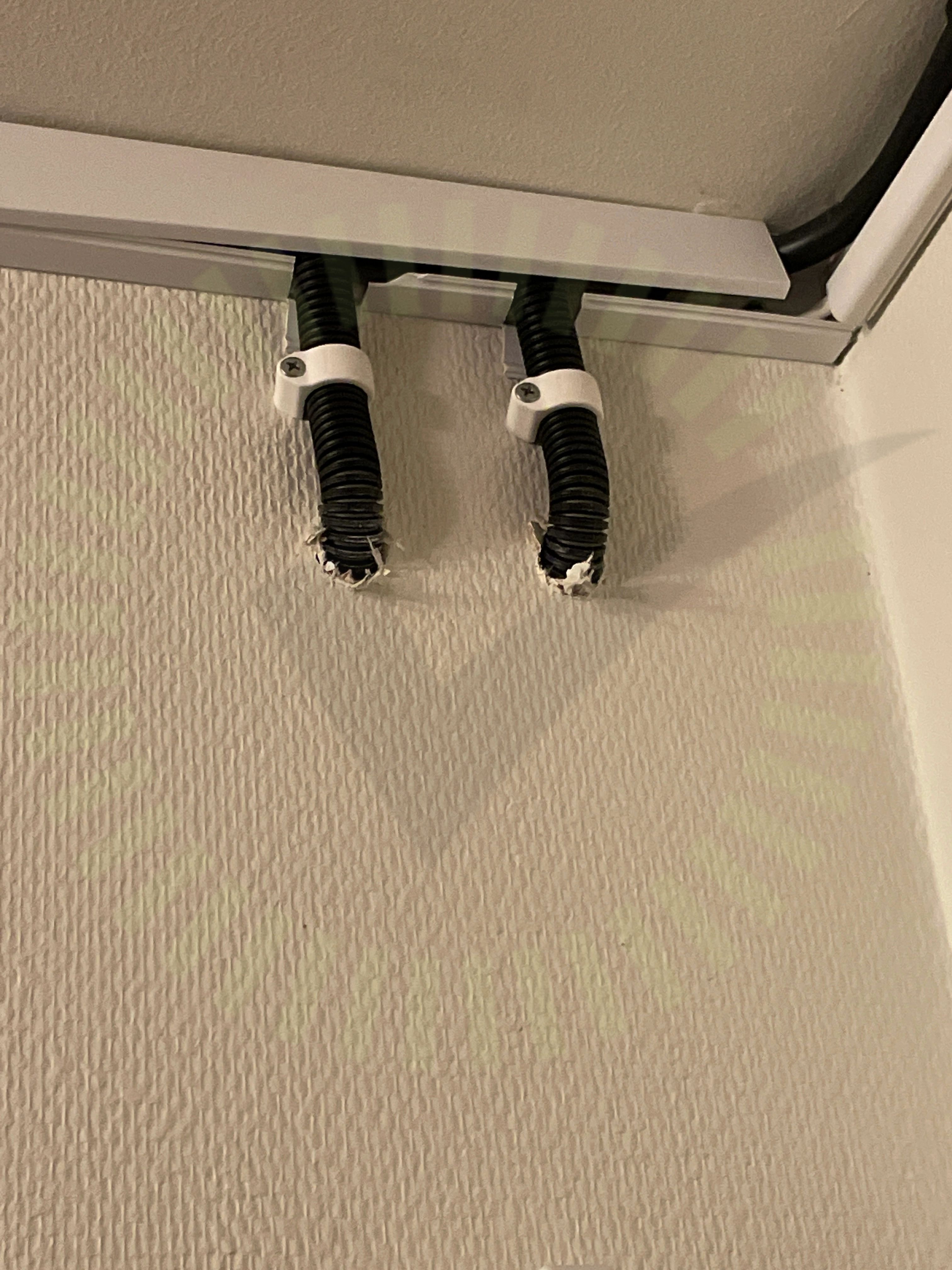

7.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Skarp kant

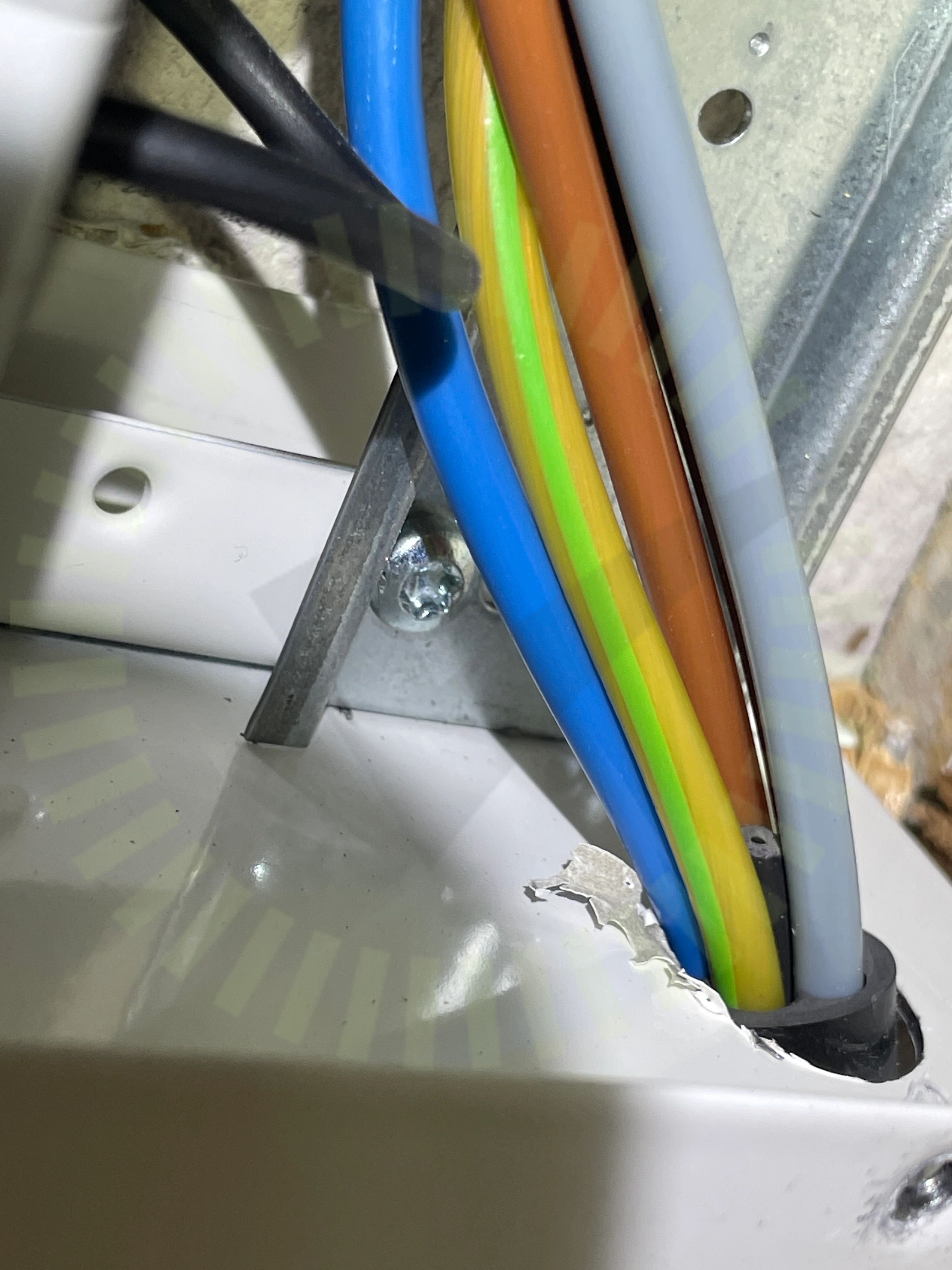

7.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

34/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter tätningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
