Besiktningsrapport

9.6

Installation genom

Takkraft

Datum

16 februari 2026

Ort

Åkersberga, Stockholms län

Läktinfästning

Ändklämmor

98% godkända2% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemMAFI: Concrete Tile Bracket Läktfästen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörUndercentral

TillbehörSigenergy: Gateway HomePro TP

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Godkända kontrollpunkter

5/5

KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

17/19

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/19

Förbindelse av kontakterKontaktdon

Tak 1: MAFI: Concrete Tile Bracket Läktfästen

Anmärkningar

2/21

4.1 Läktinfästning

Inte godkänd

Vald metod för läktinfästning är inte den som är angiven i lastberäkningen.

MAFI Solar Montagehandbok 2024 Rev H, Sida 4

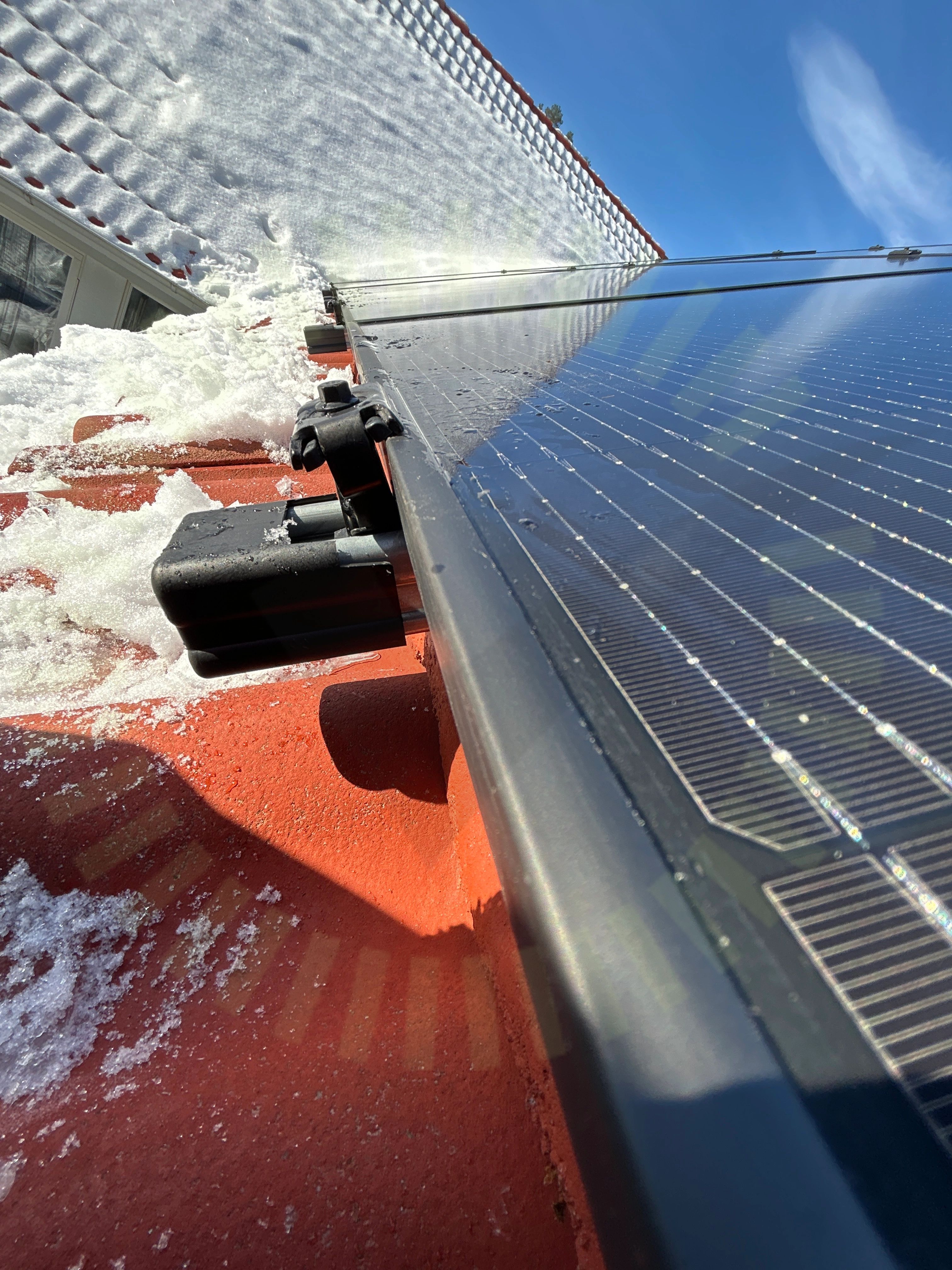

4.2 Ändklämmor

Inte godkänd

Ändklämmor sitter inte korrekt mot panelen.

MAFI Solar Montagehandbok 2024 Rev H, Sida 11

Godkända kontrollpunkter

18/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTyp av takpannaUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

1/21

Takgenomföring

Tillbehör

Godkända kontrollpunkter

11/11

Anslutning back-upAnslutning till GridAnslutning till växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialFastsäkring av produktFörskruvningJordspettPlaceringVäderskydd

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
