Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

E.ON

Datum

3 juni 2024

Ort

Fliseryd, Kalmar län
Råspontsinfästning
DC kabel förläggning
Kabeluppfästning
84% godkända16% ej godkända

Om installationen

PanelerJA Solar: JAM6(K)-60/4BB
MontagesystemRenusol: VS+
VäxelriktareFronius: Symo Hybrid (3-5K)
BatteriFronius: Solar Battery 7.5
TillbehörUndercentral
TillbehörÖverspänningsskydd DC
TillbehörSmartmätare: Fronius
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

4/5

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

1.3 Avsaknat underlag

Inte godkänd

Kund saknar underlag för batteri. Varken datablad eller manualer finns tillgängligt.

1.4 Avsaknat underlag

Inte godkänd

Kund saknar underlag för växelriktare. Varken datablad eller manualer finns tillgängligt.

Godkända kontrollpunkter

1/5
Avtal

Batteri

Godkända kontrollpunkter

12/14
Avstånd närliggande objektAvstånd till växelriktareBatterikåporFastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Ej tillgängligt vid besiktning

2/14
Batteri PEDC anslutning

Tak 1, JA Solar: JAM6(K)-60/4BB

Anmärkningar

4/17
Förbindelse av kontakter

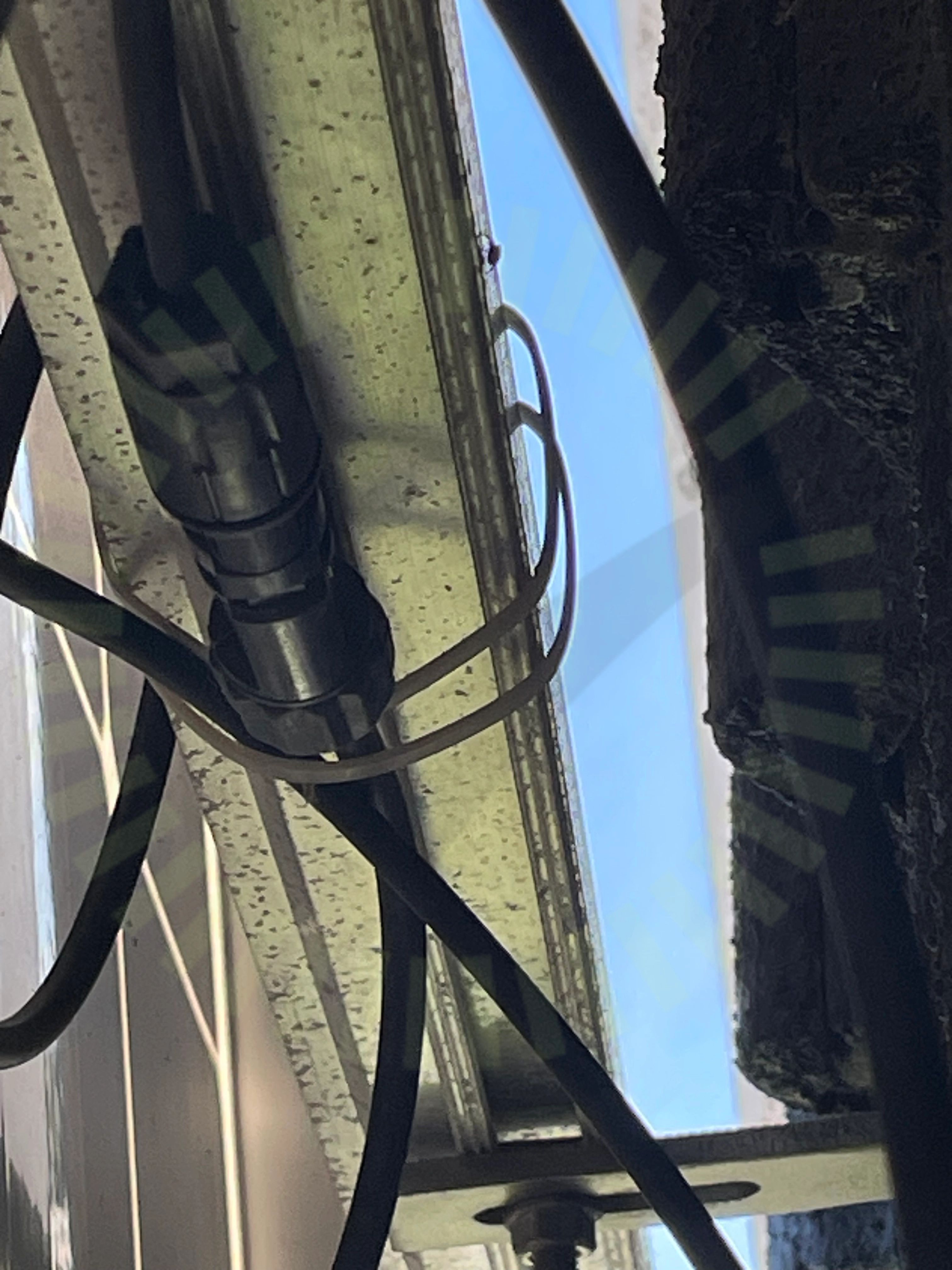

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Klämmornas storlek

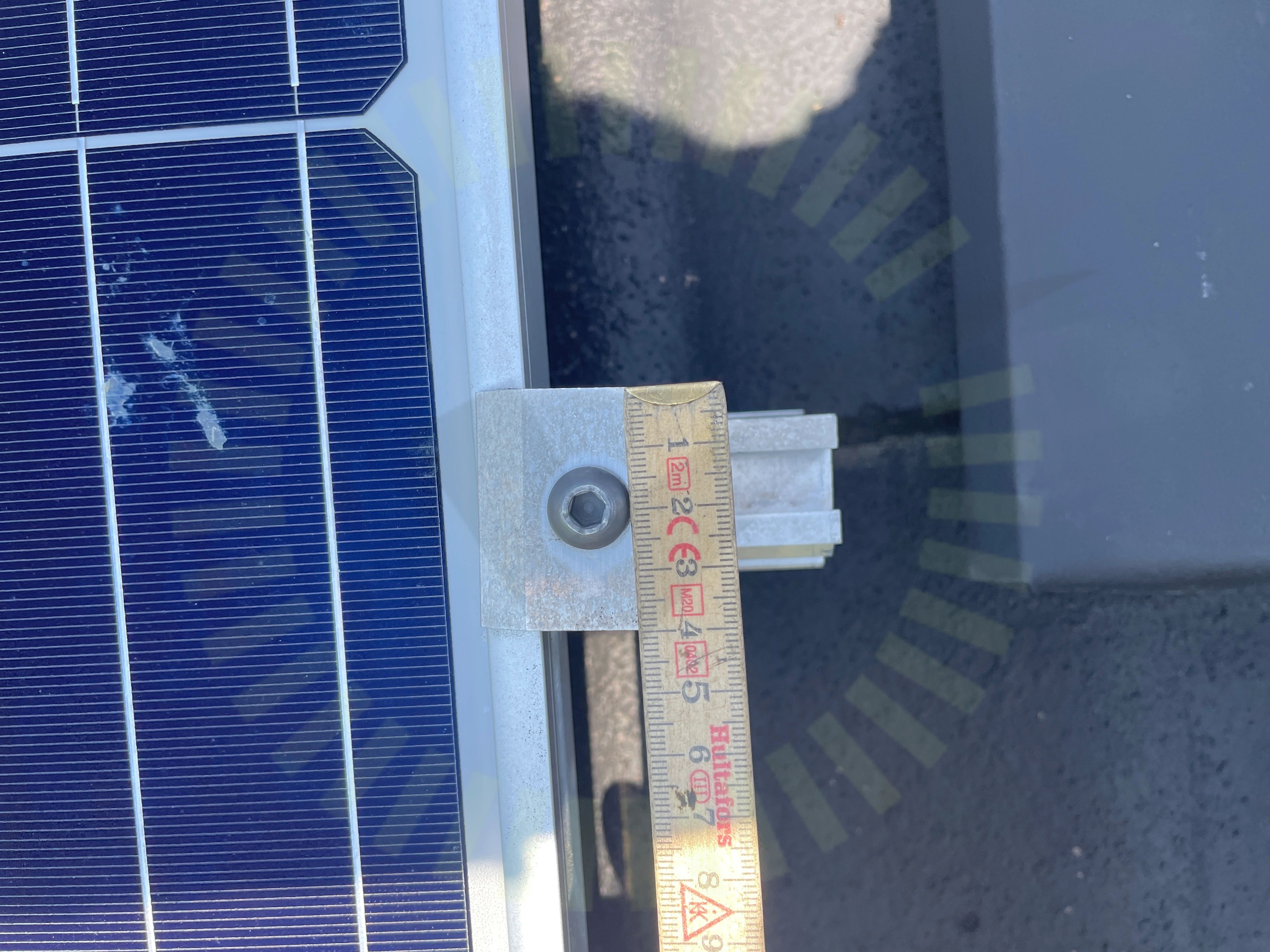

3.2 Klämmornas storlek

Inte godkänd

Montagesystemets ändklämmor är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

JA Solar: Module Installation Manual 2017.V1.0, Sida 13
Kontaktdon

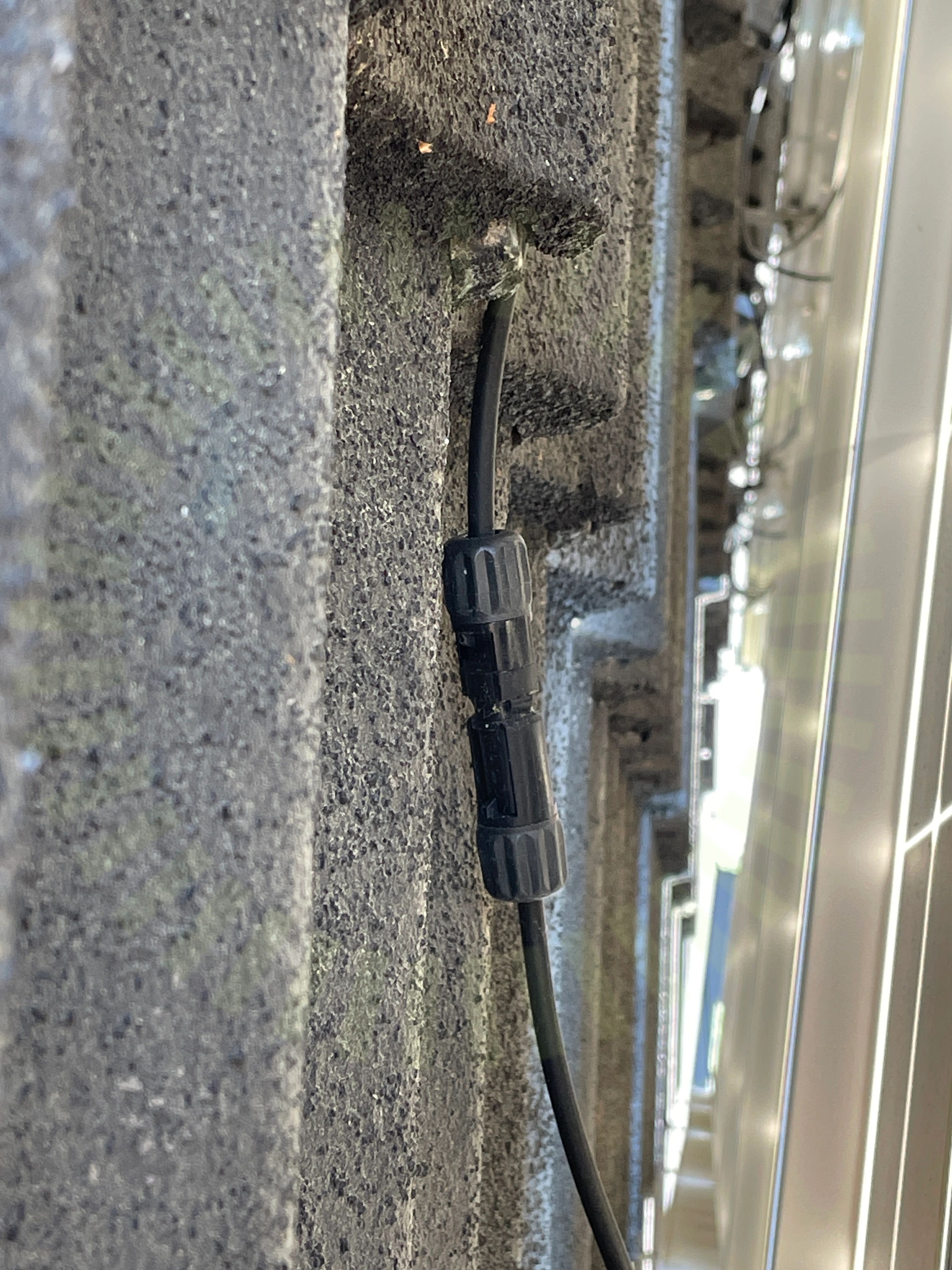

3.3 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Strängförläggning

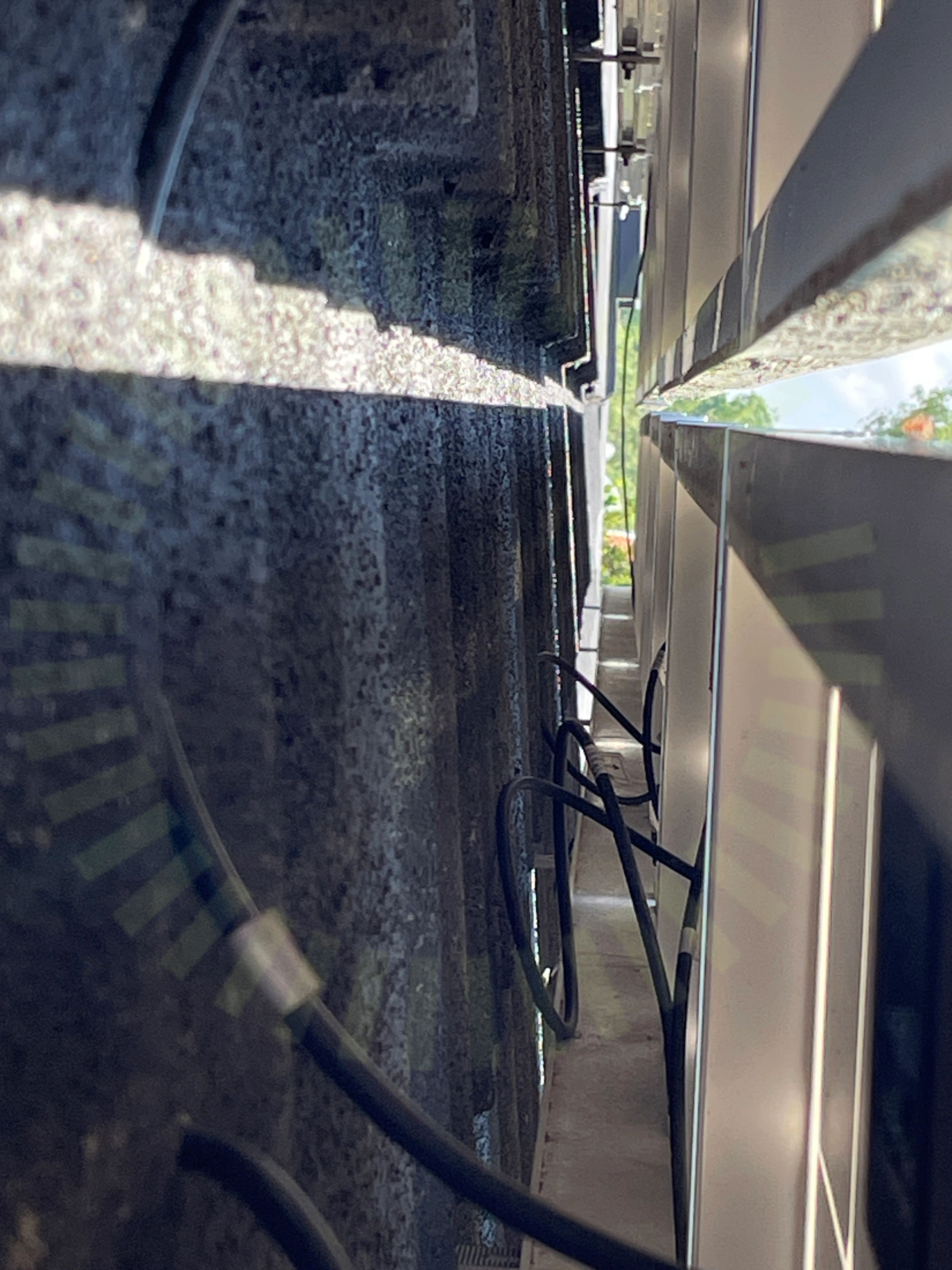

3.4 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

13/17
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, Renusol: VS+

Anmärkningar

8/22
DC kabel förläggning

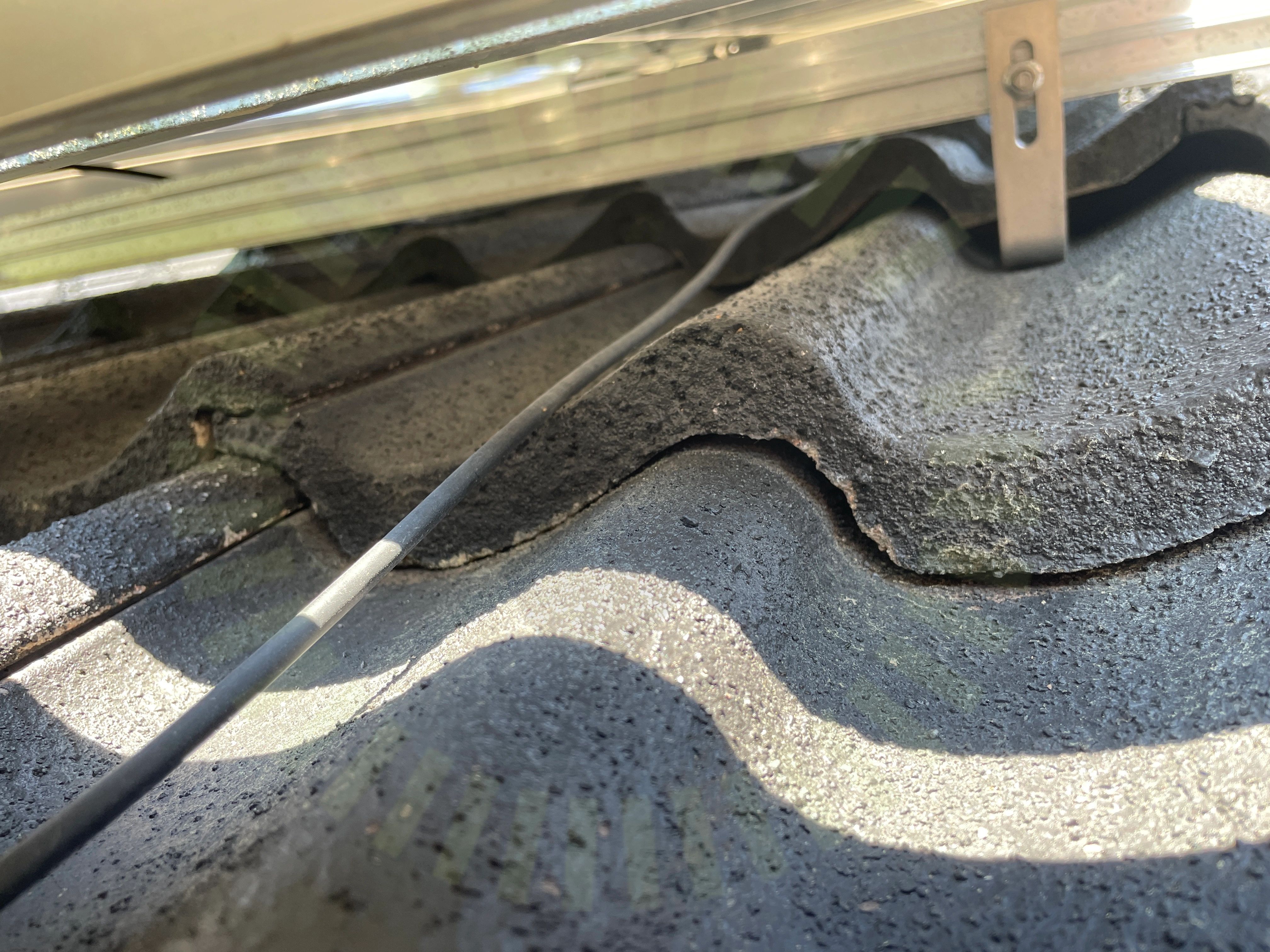

4.1 DC kabel förläggning

Inte godkänd

Strängkabel ej uppfäst. Ligger löst och skaver mot takpannor.

Kabeldragning mellan takytor

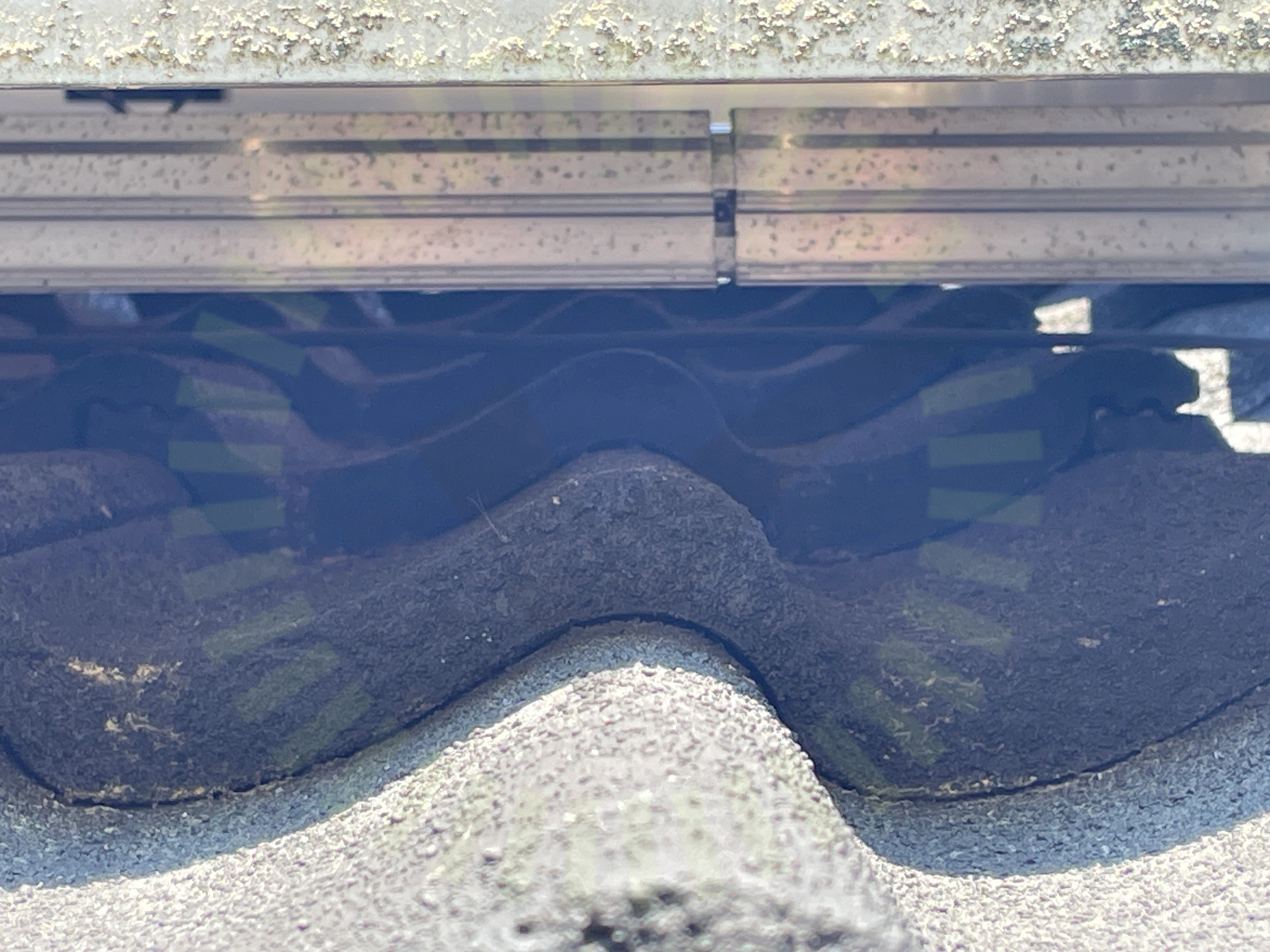

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Kabeluppfästning

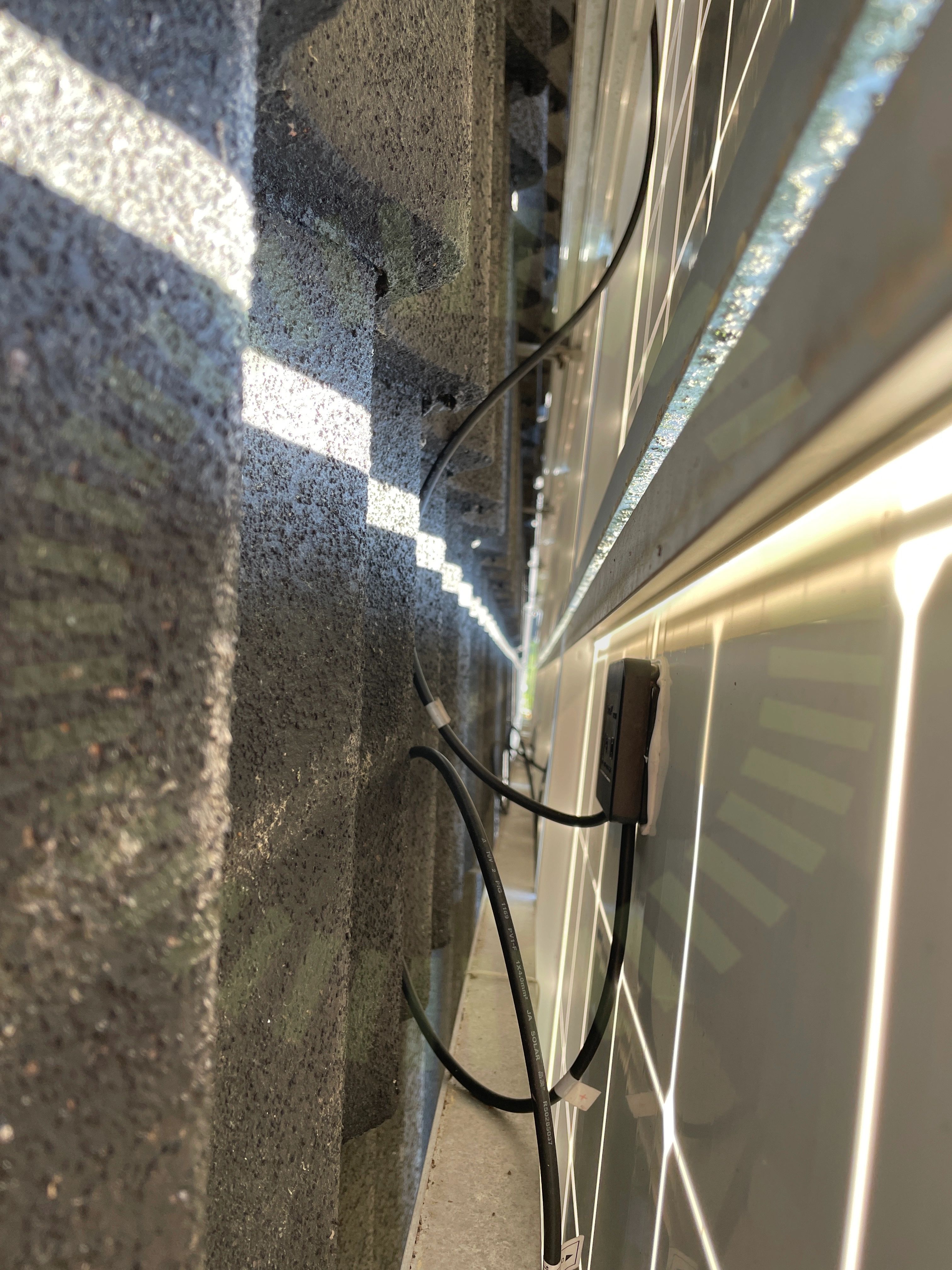

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Råspontsinfästning

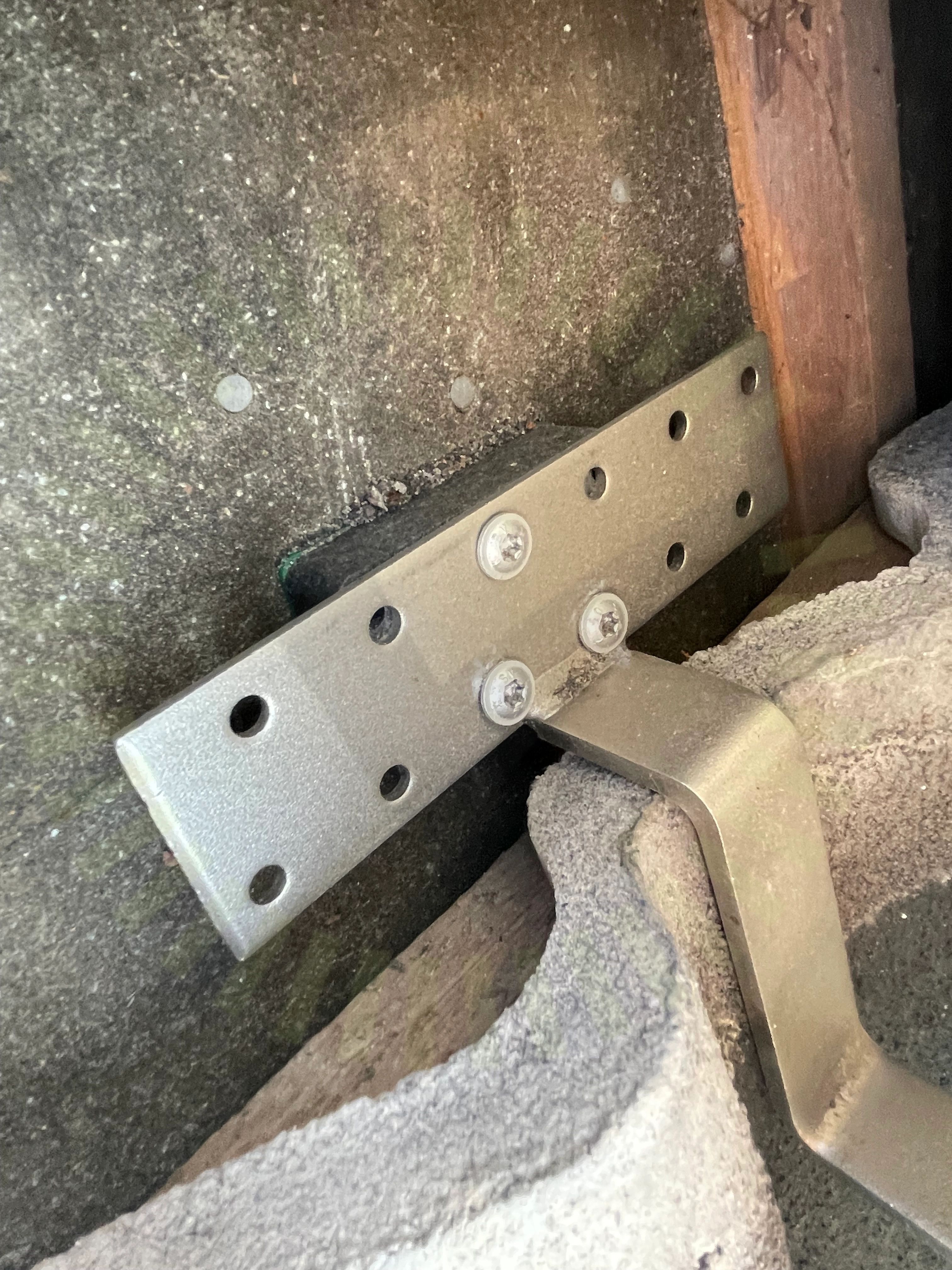

4.4 Råspontsinfästning

Inte godkänd

Råspontsinfästning är inte utförd enligt aktuella anvisningar. Anvisningar från 2017 saknas.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 37

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högst förekommande CC mått är uppmätt till: 120 cm.

Snö- och vindlastberäkning
Underliggande takpanna

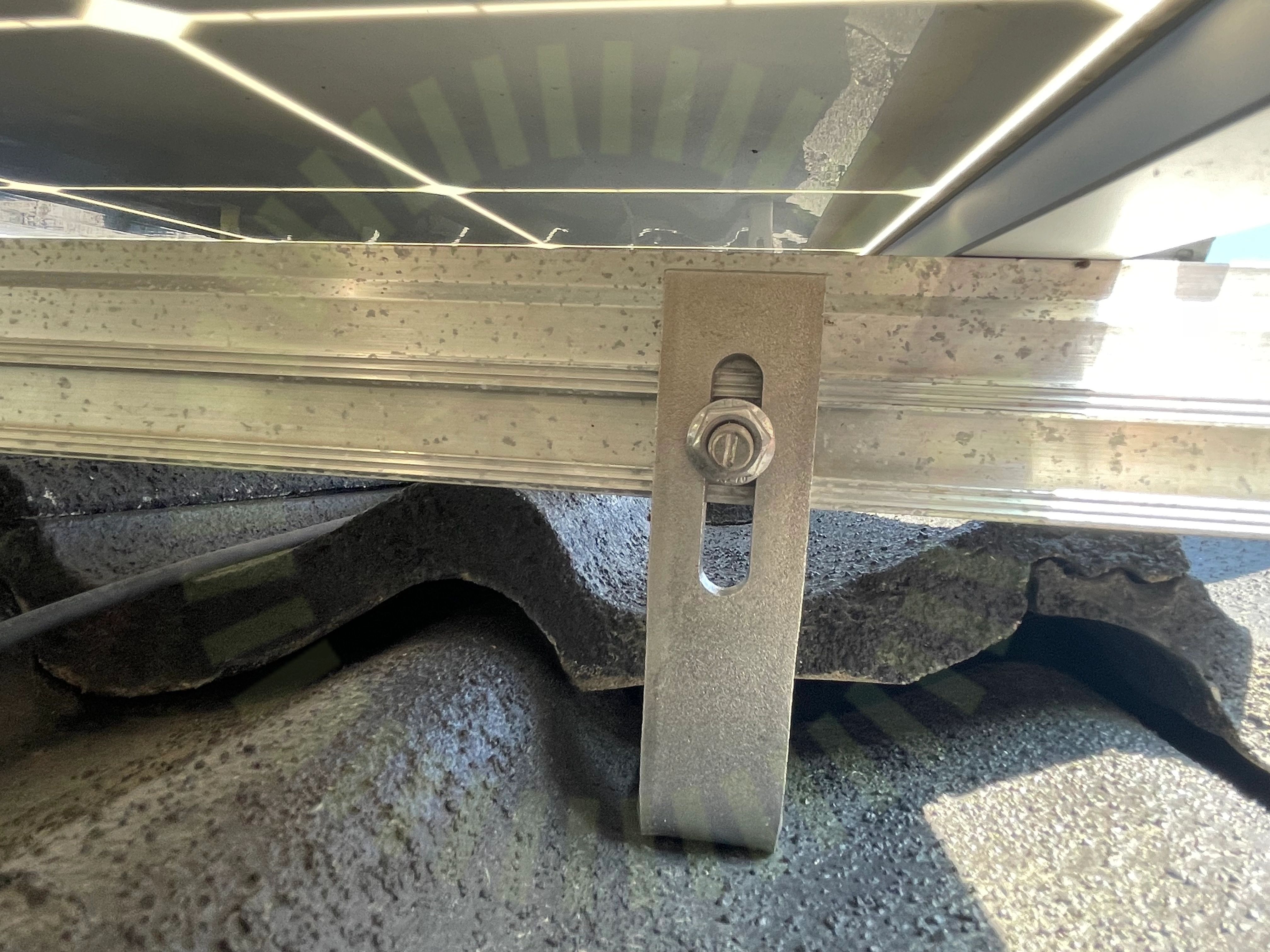

4.7 Underliggande takpanna

Inte godkänd

Takkrok ligger an mot underliggande takpanna.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 12 och 37

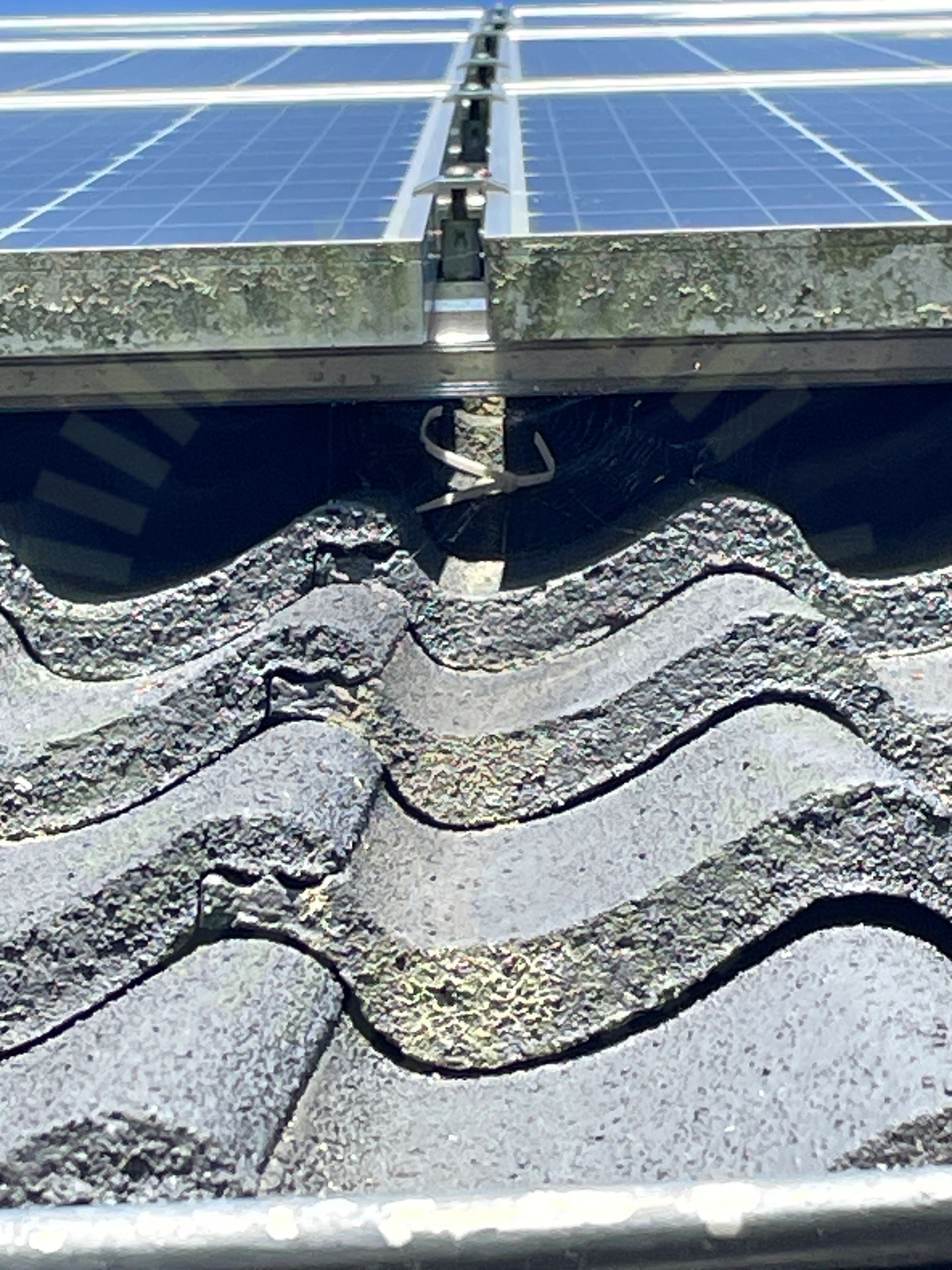

Väderbeständigt material

4.8 Väderbeständigt material

Inte godkänd

Använda buntband är inte väderbeständiga. Flertal påträffas lösa på taket.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

13/22
Främmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenornas överhängSkenskarvarTakets lutningÄndklämmor

Ej tillgängligt vid besiktning

1/22
Takstolsinfästning

Undercentral

Godkända kontrollpunkter

8/8
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

1/1
Varning för backspänning

Växelriktare

Anmärkningar

1/39

7.1 Jordning av chassi

Inte godkänd

Kund har ej fått installationsanvisningar för växelriktaren från tiden vid installation.

Godkända kontrollpunkter

36/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassningÖverspänningsskydd Kontakter

Ej tillgängligt vid besiktning

2/39
DC Kablage egenskaperÖverspänningsskydd Jordning
