Besiktningsrapport

9.4

Installation genom

Nova Solar

Datum

20 januari 2026

Ort

Laholm, Hallands län

Jordning av chassi

Varning för likspänning

Förskruvning

95% godkända5% ej godkända

Om installationen

VäxelriktareSolis: S6-EH3P(12-20)K-ND-H

BatteriDyness: Tower Pro

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Batteri

Godkända kontrollpunkter

14/14

Avstånd närliggande objektAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Varselmärkning

Anmärkningar

1/4

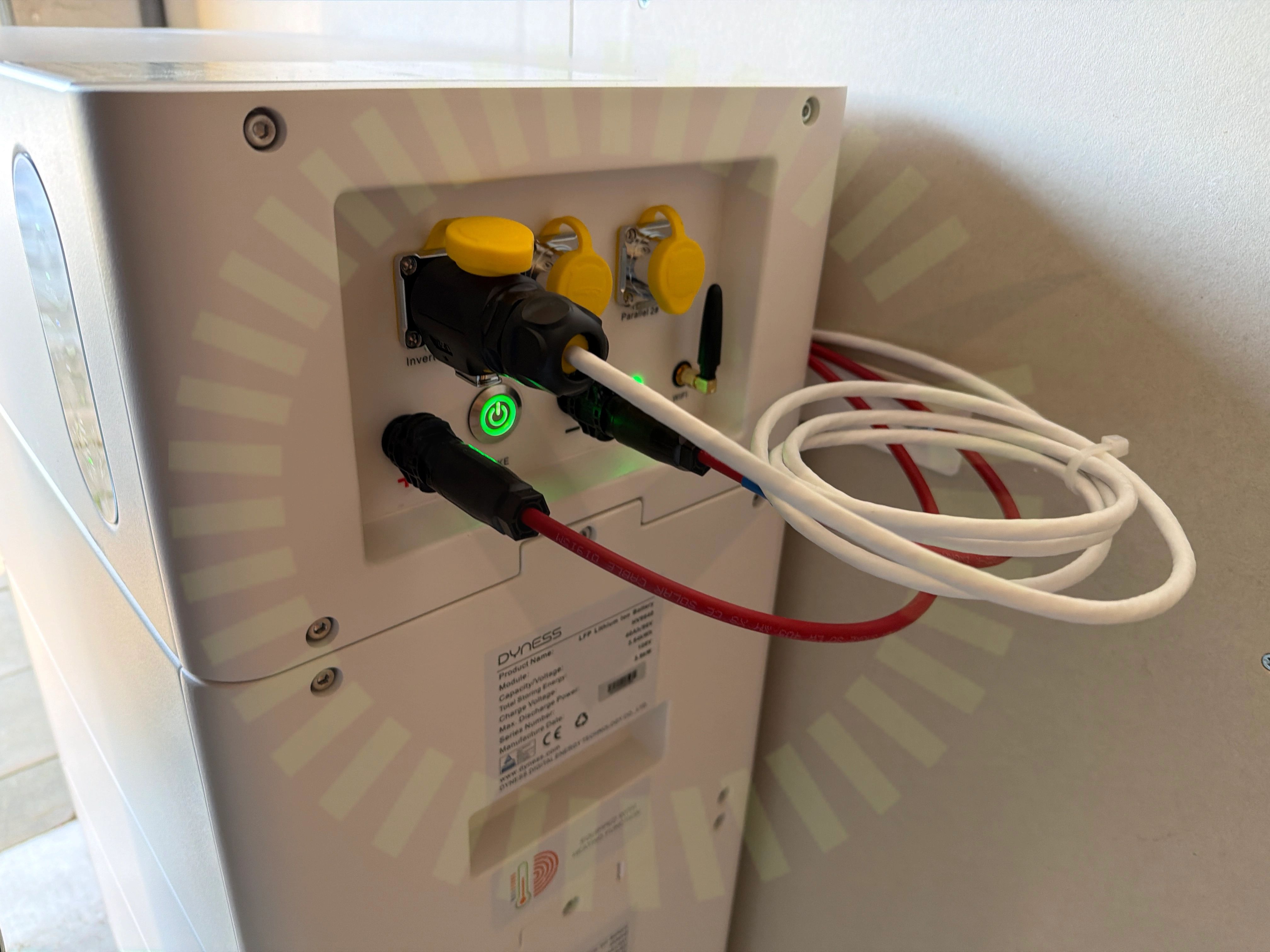

3.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/33

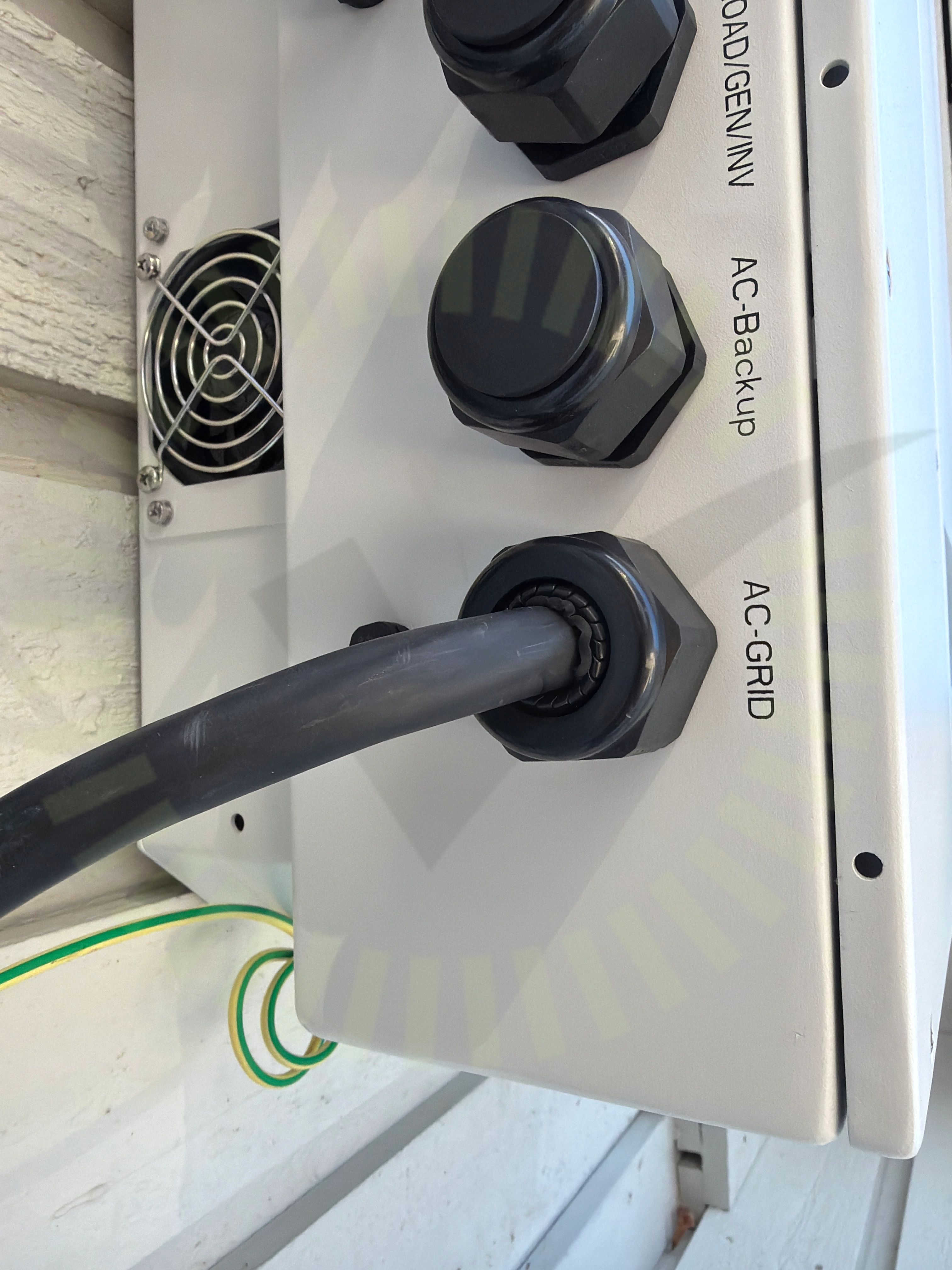

4.1 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats. Går att röra in och ut.

4.2 Jordning av chassi

Inte godkänd

Jord är inte lämpligt ansluten till växelriktarens chassi.

Solis: Manual S6-EH3P(12-20)K-ND-H-EU V1.0 (20240828), Sida 19

Godkända kontrollpunkter

31/33

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
