Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Decasol

Datum

23 augusti 2024

Ort

Hammarö, Värmlands län
Klämmor rätt förläggning
Skenskarvar
Tvådelad Takkrok
89% godkända11% ej godkända

Om installationen

PanelerJa Solar: JAM54D41/LB
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Decasol

Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Godkända kontrollpunkter

15/15
Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, Ja Solar: JAM54D41/LB

Anmärkningar

3/15

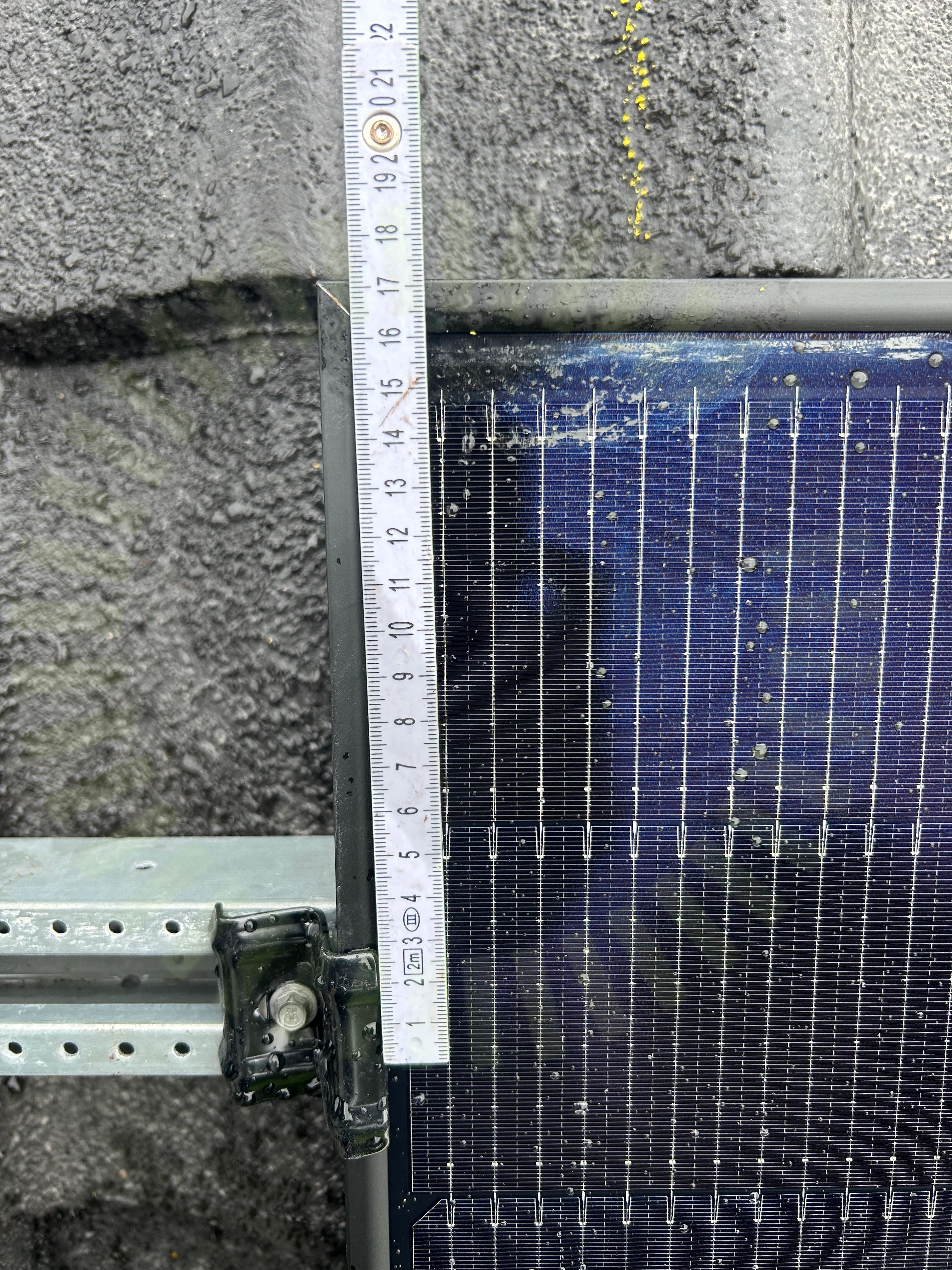

Klämmornas placering

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon för aktuell snözon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

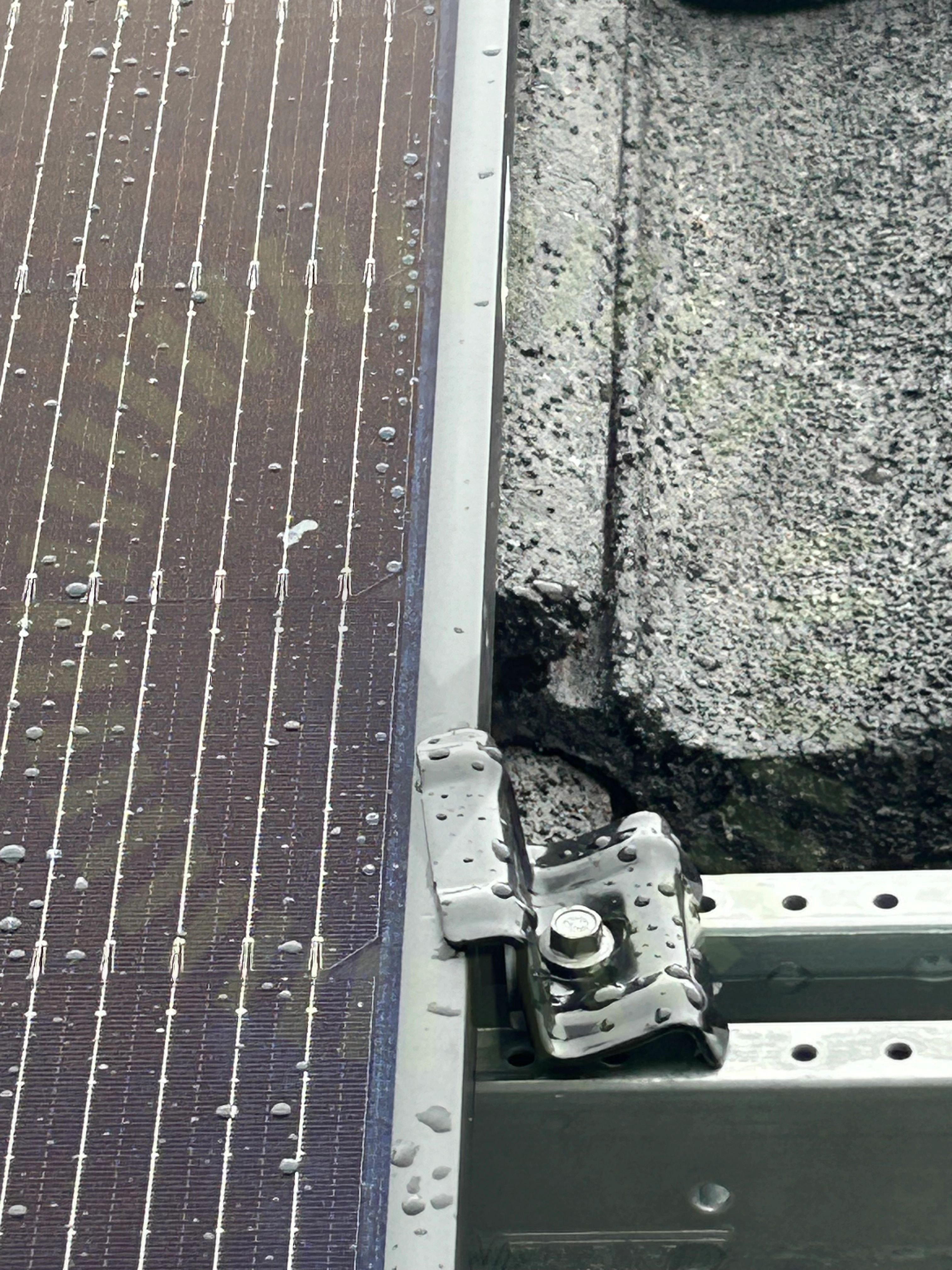

Klämmornas överlappning

4.2 Klämmornas överlappning

Inte godkänd

Klämmor är vridna och överlappar inte korrekt med ramen.

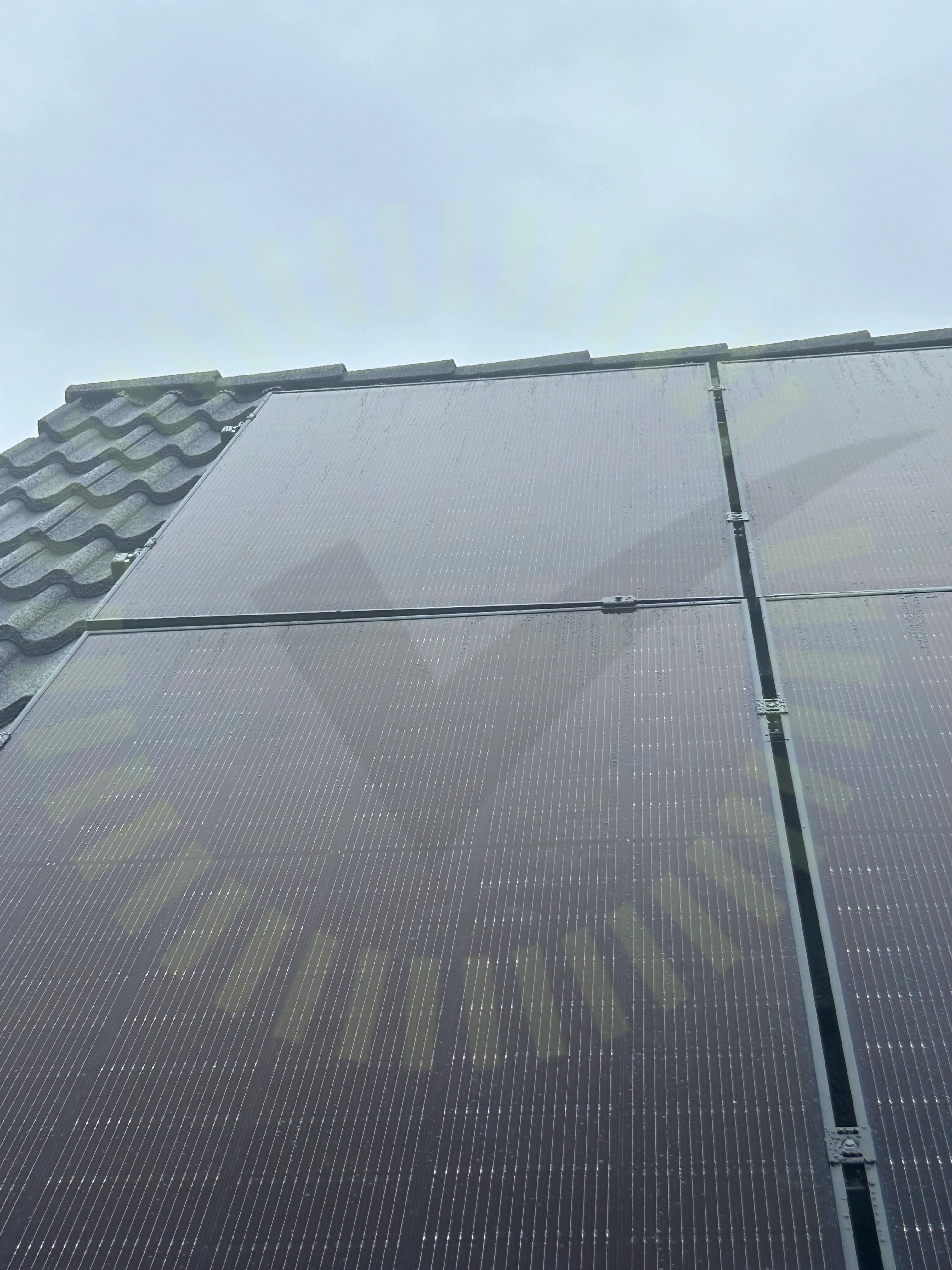

Panelramar separerade

4.3 Panelramar separerade

Inte godkänd

Kvarglömd distans hindrar panelernas förmåga till termisk expansion.

Godkända kontrollpunkter

12/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradiePanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

8/23

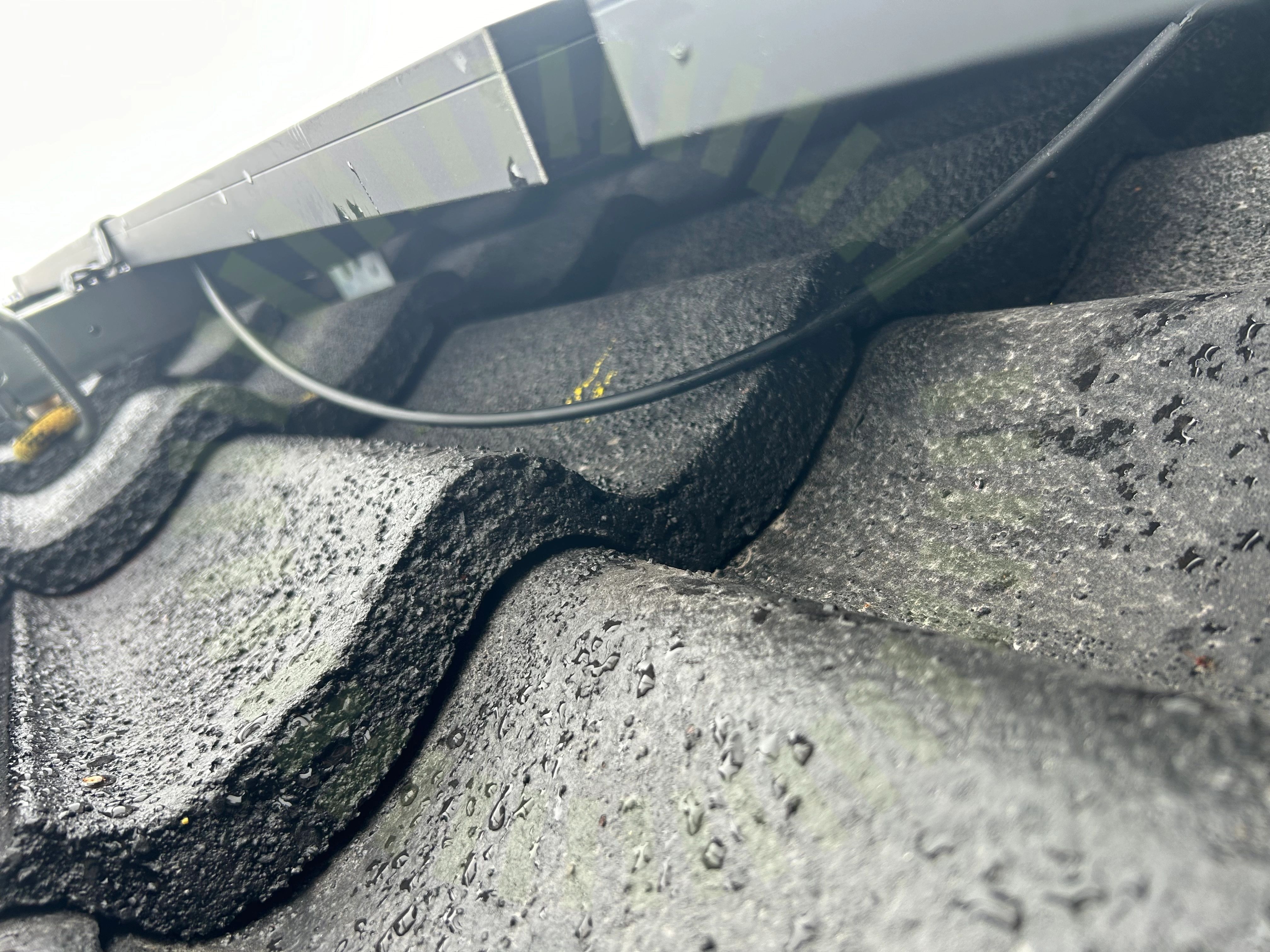

Kabeluppfästning

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Använda kantclips låser inte fast på panelkant på ett hållbart sätt. Valt material ska hålla under hela anläggningens livstid.

SS 436 40 00 (712.522.101)

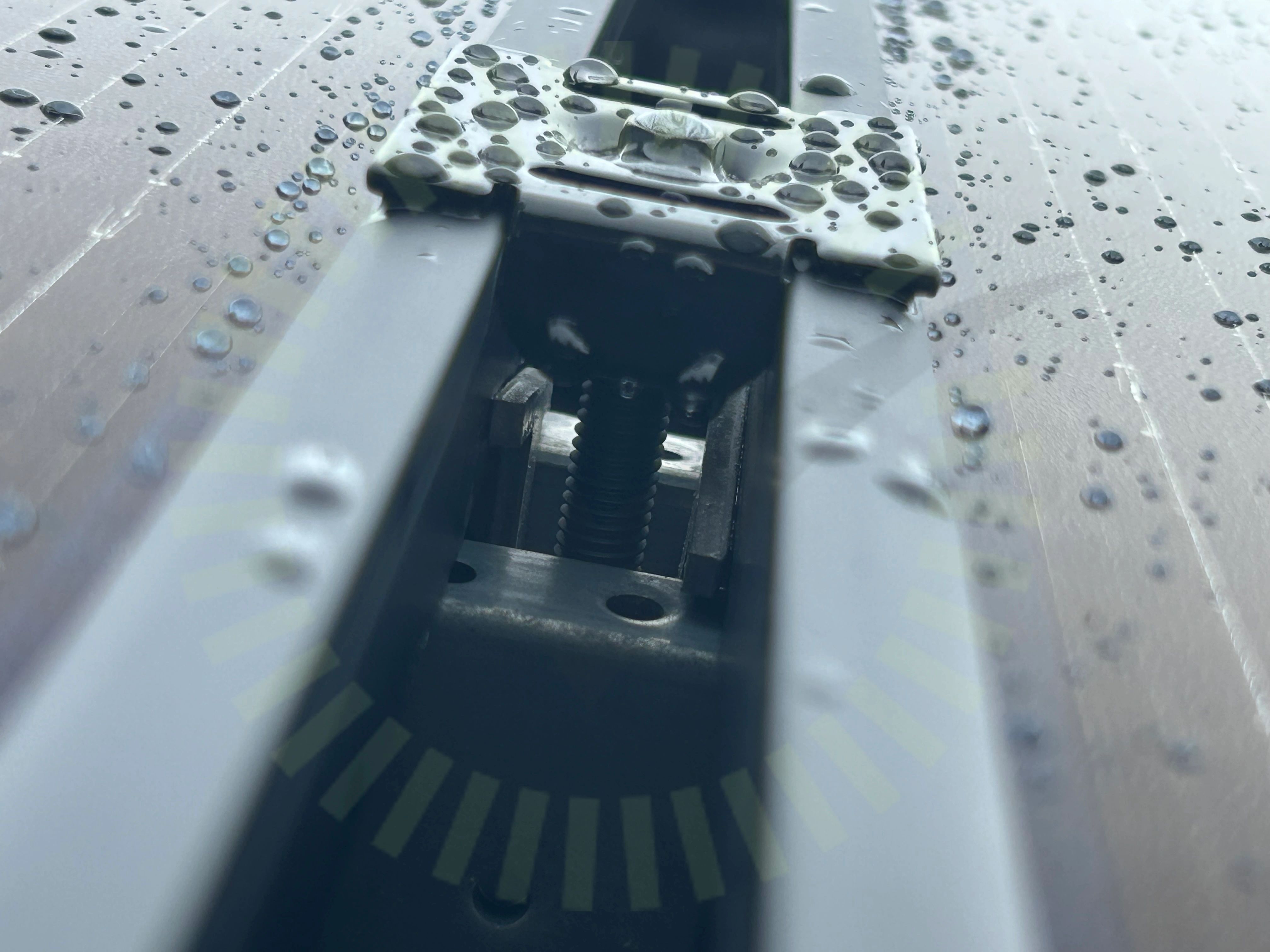

Klämmor rätt förläggning

5.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 5 - 231109

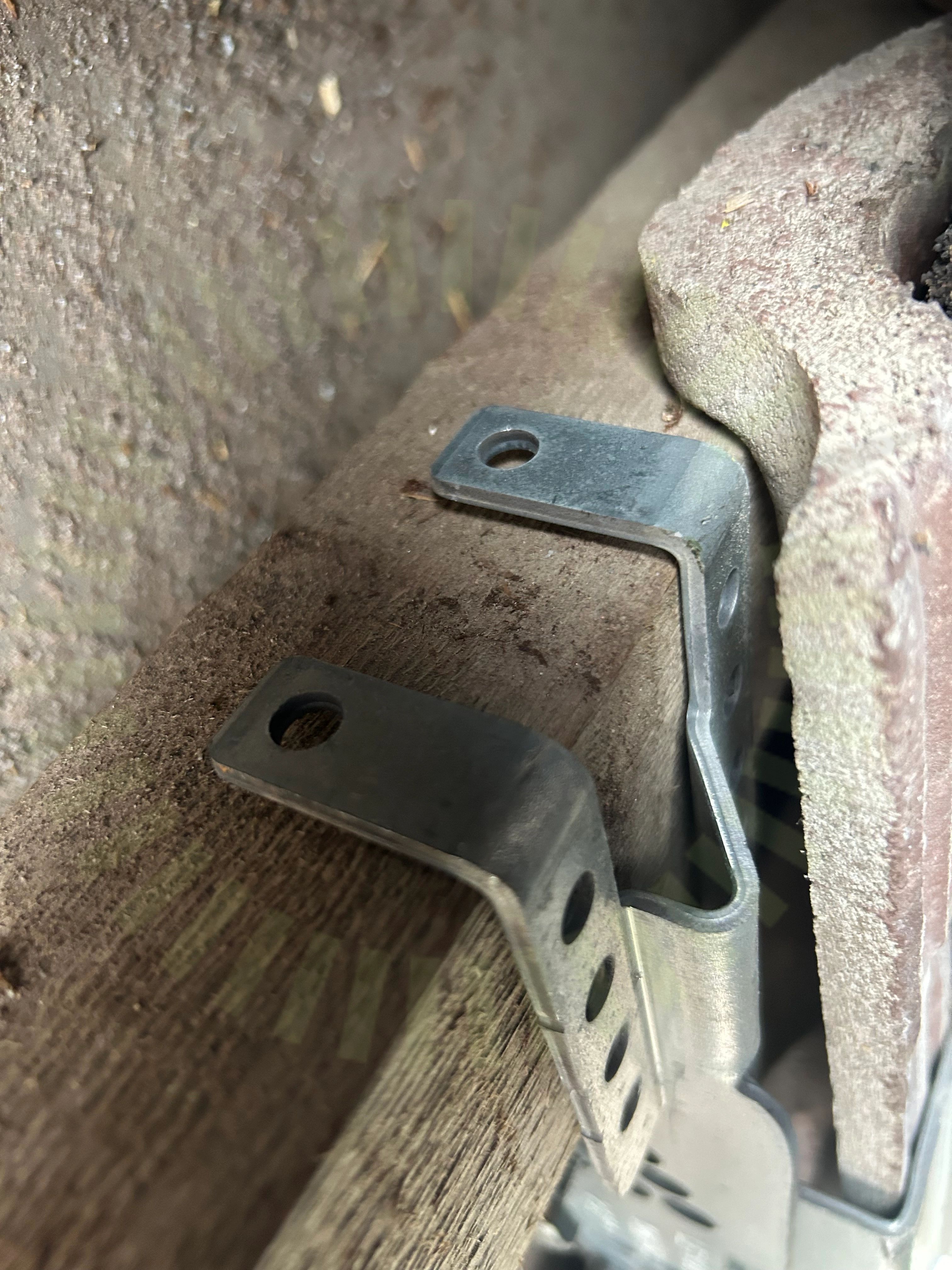

Läktinfästning

5.3 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar saknas.

MA5104. Sid 1 (1) | Version 4 - 221101

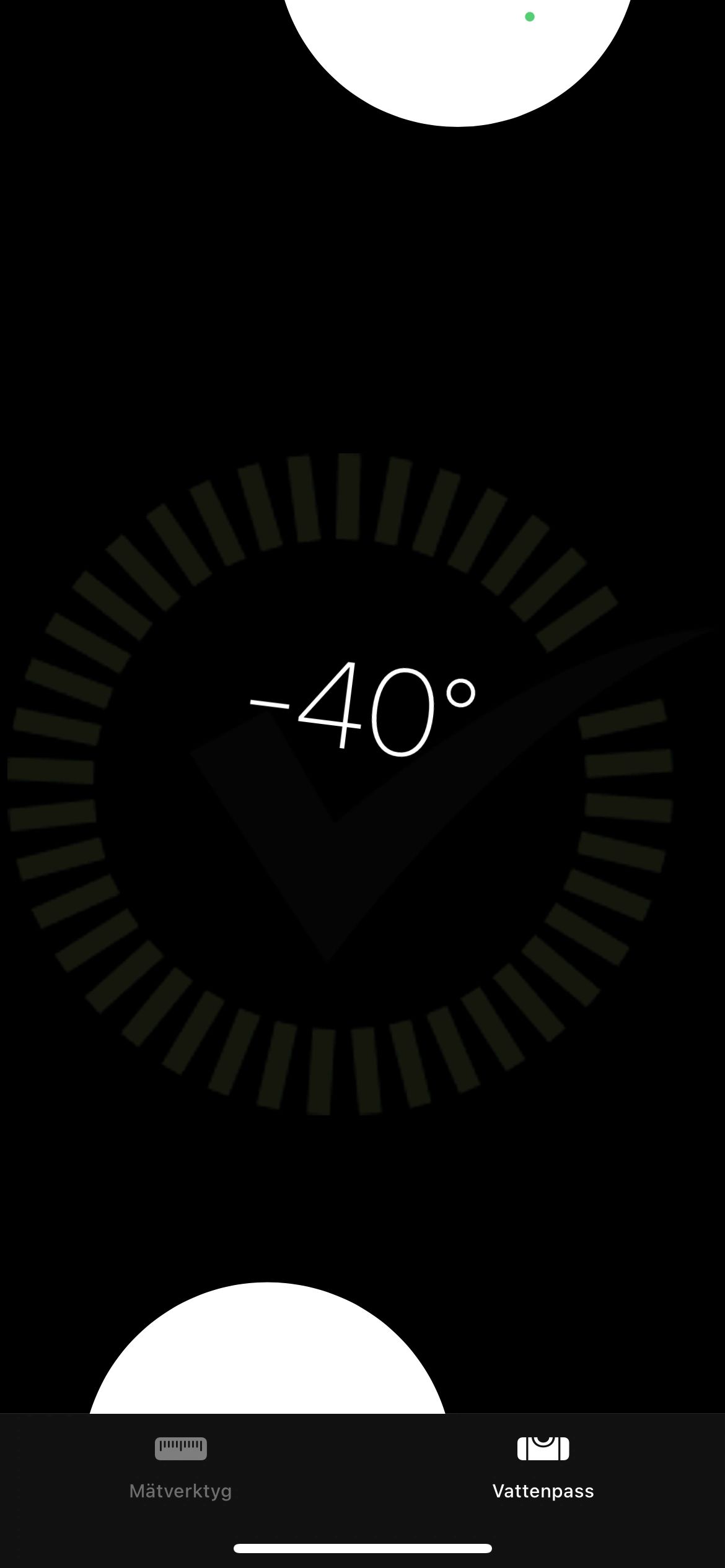

Snö- och Vindlastberäkning

5.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Taklutning angiven som 10 grader men är i själva verket 40 grader.

Tillverkarens montageanvisningar

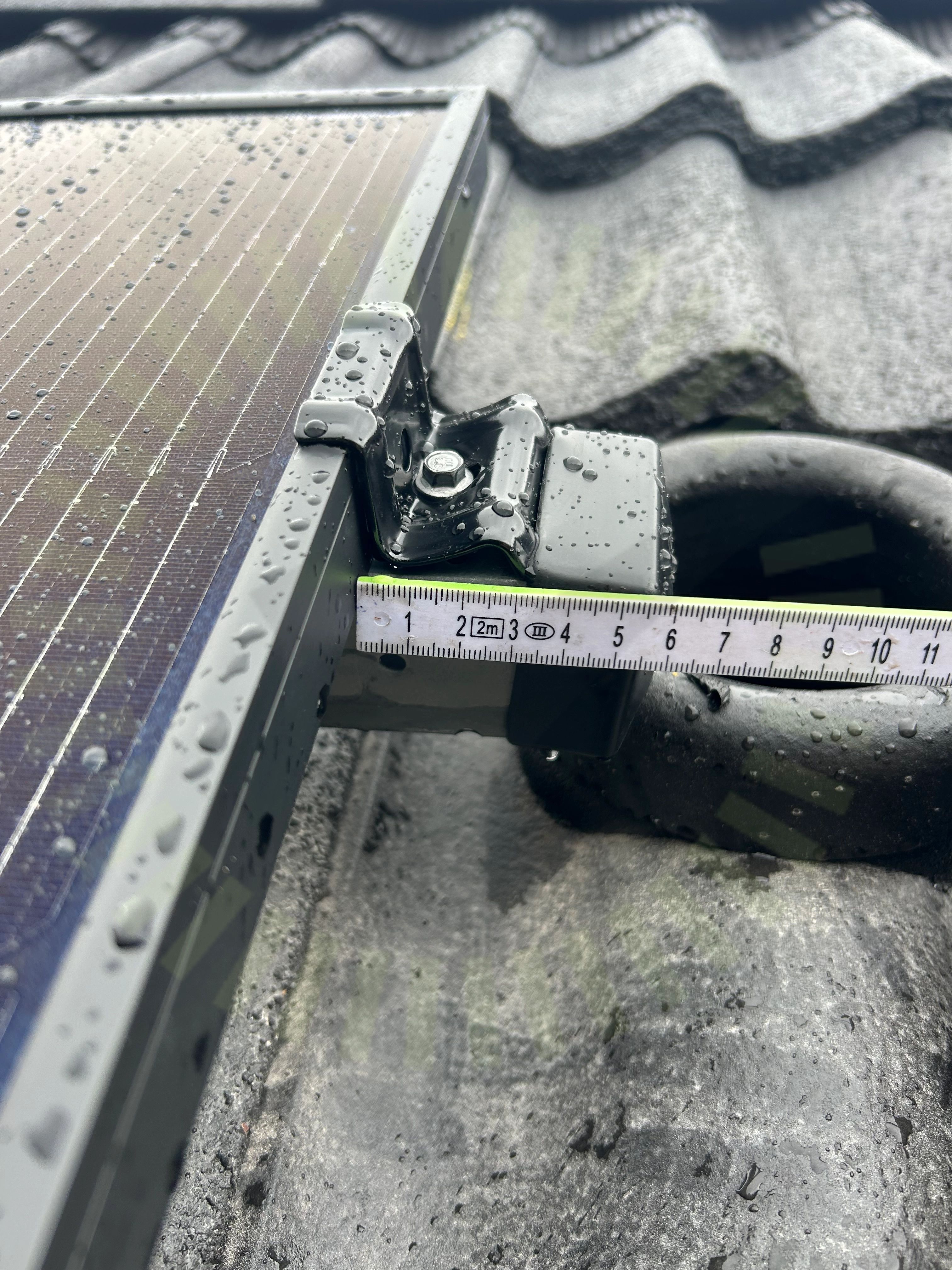

Ändklämmor skena

5.5 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

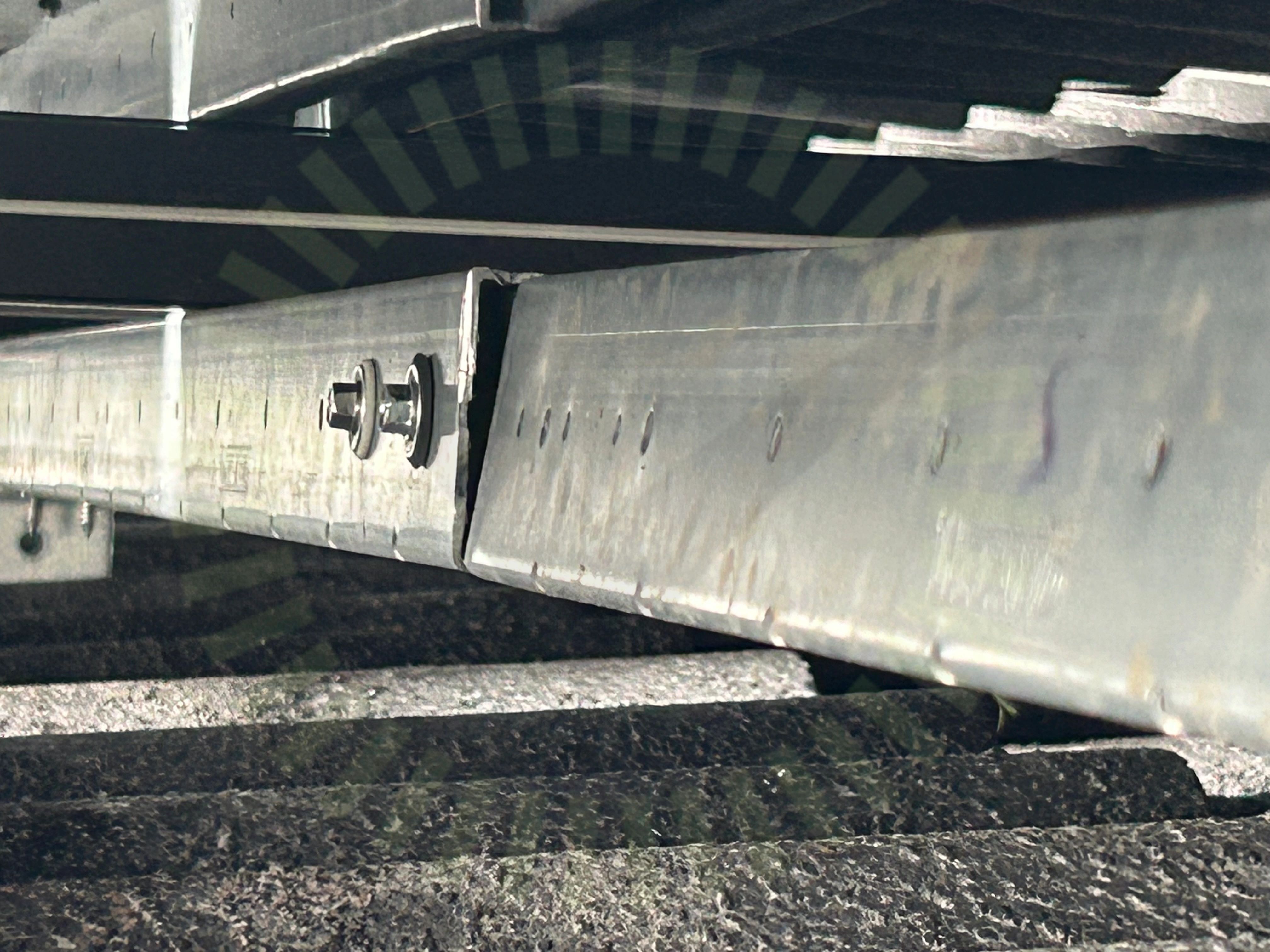

Skenskarvar

5.6 Skenskarvar

Inte godkänd

Skenskarv är inte utförd enligt tillverkarens anvisningar. Skruv har flyttat skenan istället för att fästa den.

MA5104. Sid 1 (1) | Version 4 - 221101

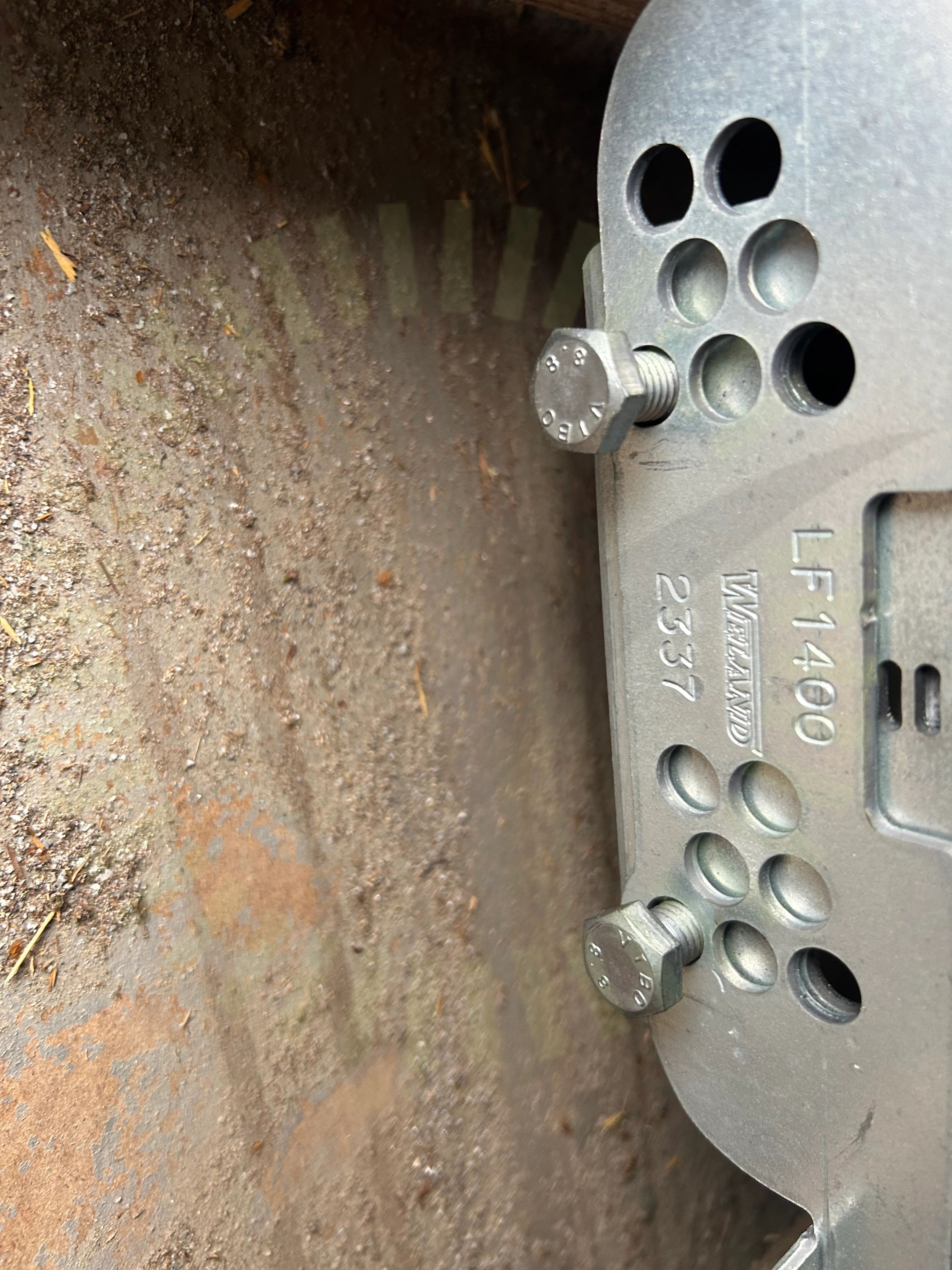

Tvådelad Takkrok

5.7 Tvådelad Takkrok

Inte godkänd

Bultar har inte skruvats fast och sitter lösa.

MA5104. Sid 1 (1) | Version 4 - 221101

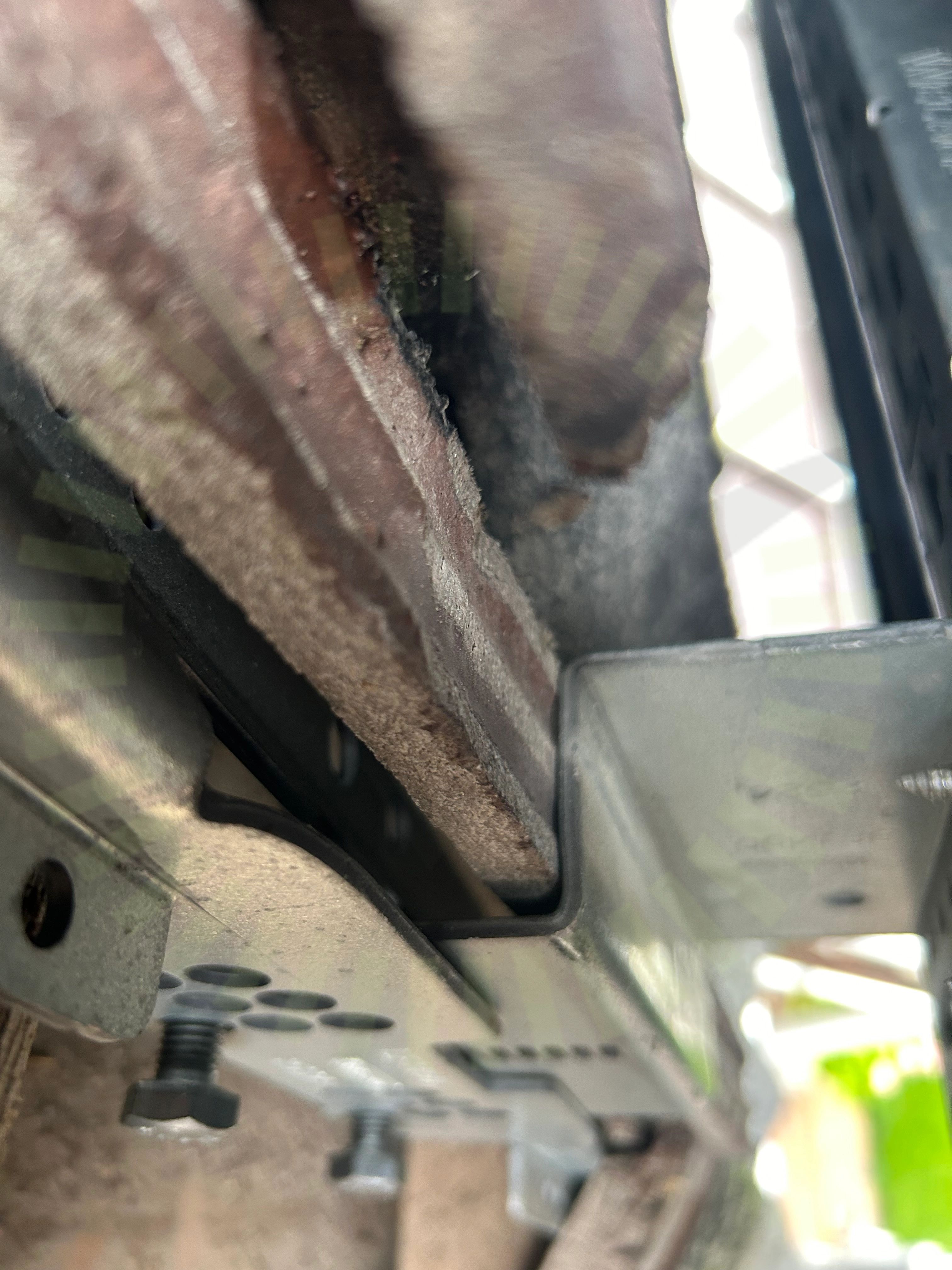

Underliggande takpanna

5.8 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

15/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenors avstånd till varandraTakgenomföringUnderbyggnadVäderbeständigt materialTakkrokarnas CC

Undercentral

Godkända kontrollpunkter

7/7
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

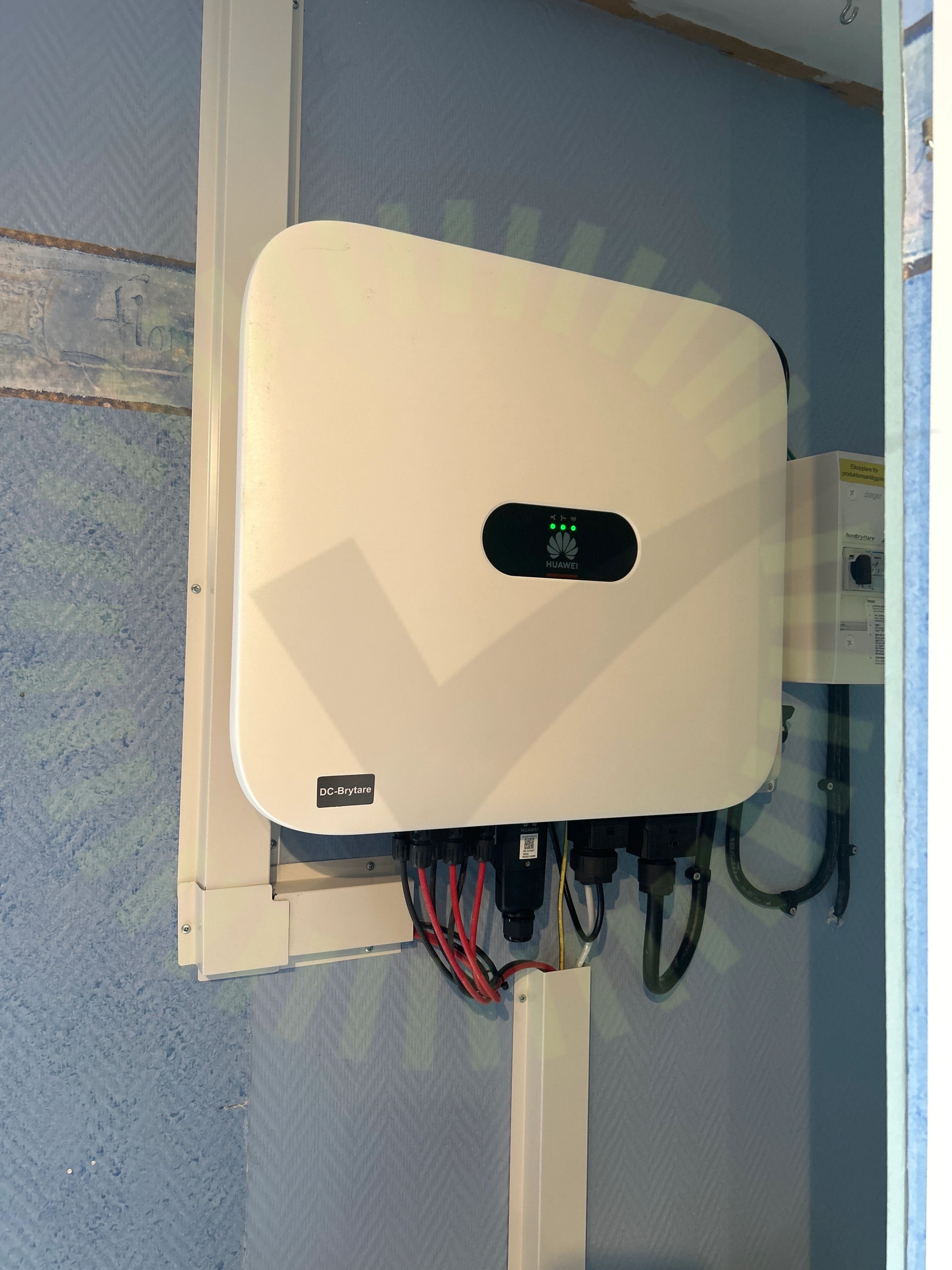

Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning
