Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Sesol

Datum

20 september 2023

Ort

Hyltebruk, Hallands län
Takkrokarnas CC
PEN-ledare
AC anslutning växelriktare
85% godkända15% ej godkända

Om installationen

PanelerLongi: LR4-72HIH 425-455M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, Longi: LR4-72HIH 425-455M

Anmärkningar

3/17

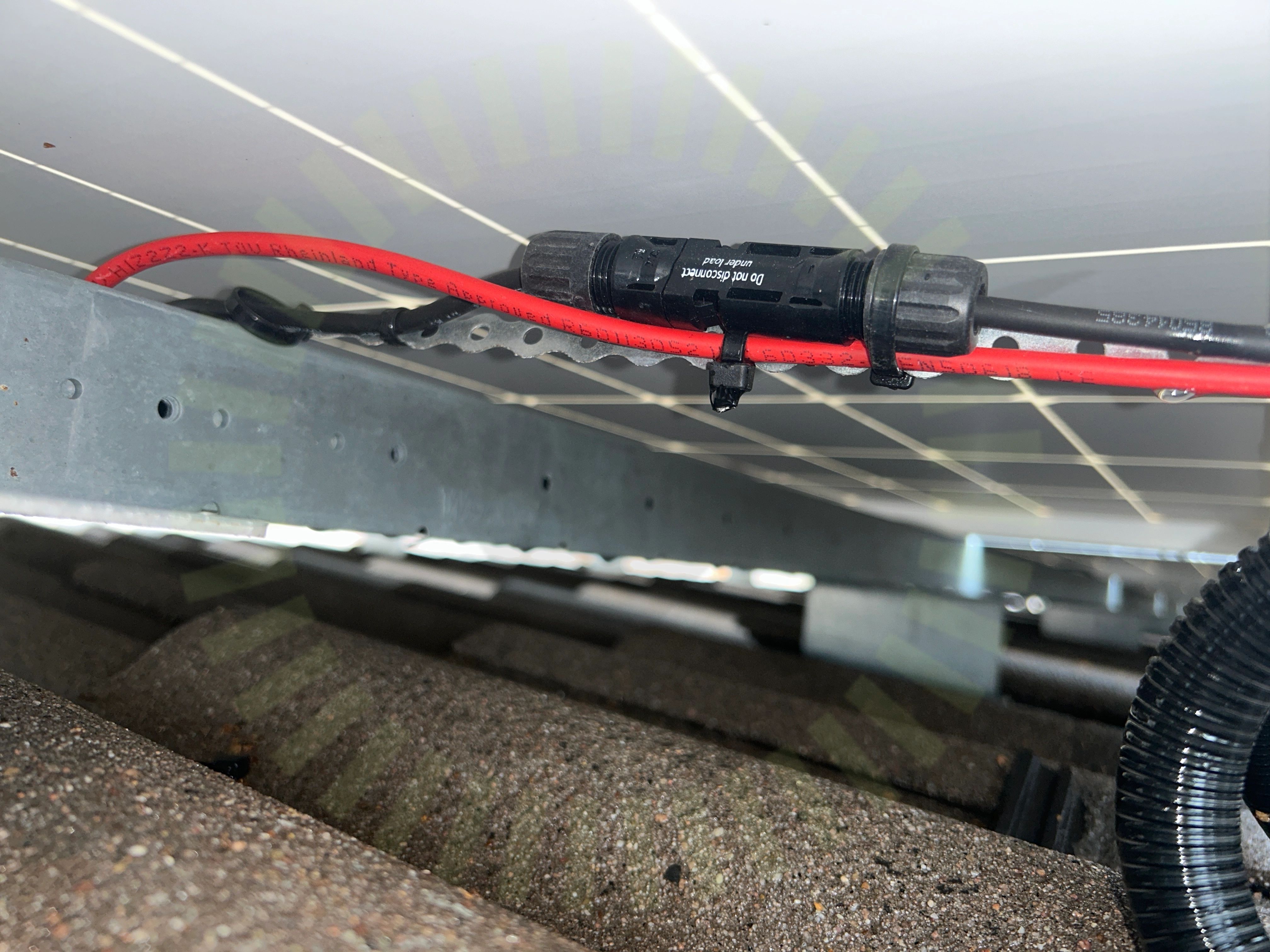

Kontaktdon

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Klämmornas placering

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 17
Panelkablagets böjradie

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

13/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKopplingslådaMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

3/24

3.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Högre takhöjd än i lastberäkning. 6m uppmätt.

Tillverkarens montageanvisningar
Takgenomföring

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Takkrokarnas CC

3.3 Takkrokarnas CC

Inte godkänd

Skenornas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. För få infästningar samt fel mått.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

21/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Undercentral

Anmärkningar

1/8
PEN-ledare

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Tillförlitligt fäst

5.1 Tillförlitligt fäst

Inte godkänd

Märkning är inte tillförlitligt fäst.

Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning är defekt.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

5/35

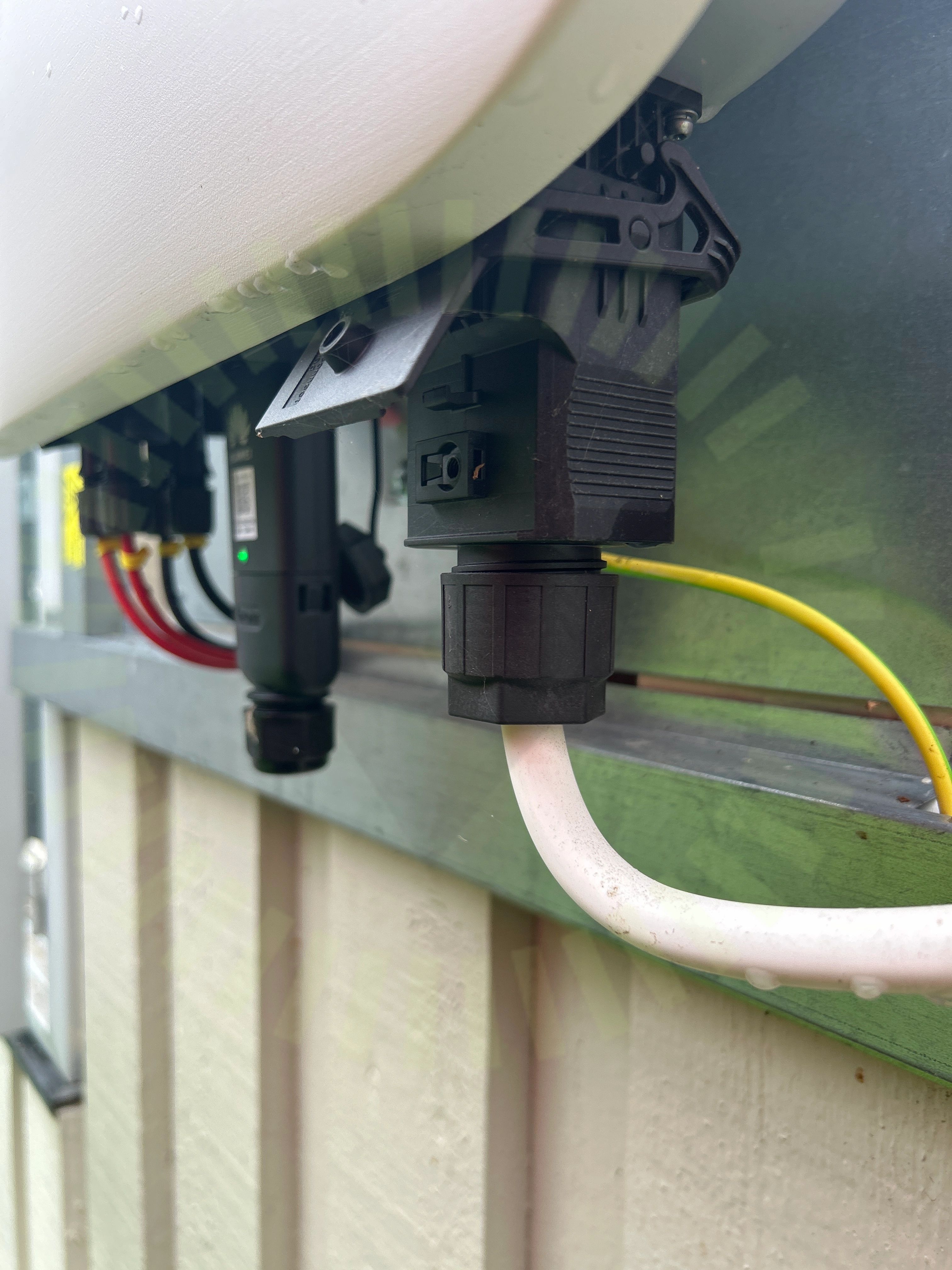

AC anslutning växelriktare

6.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
Genomföringar

6.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Huvudsäkring

6.3 Huvudsäkring

Inte godkänd

Huvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

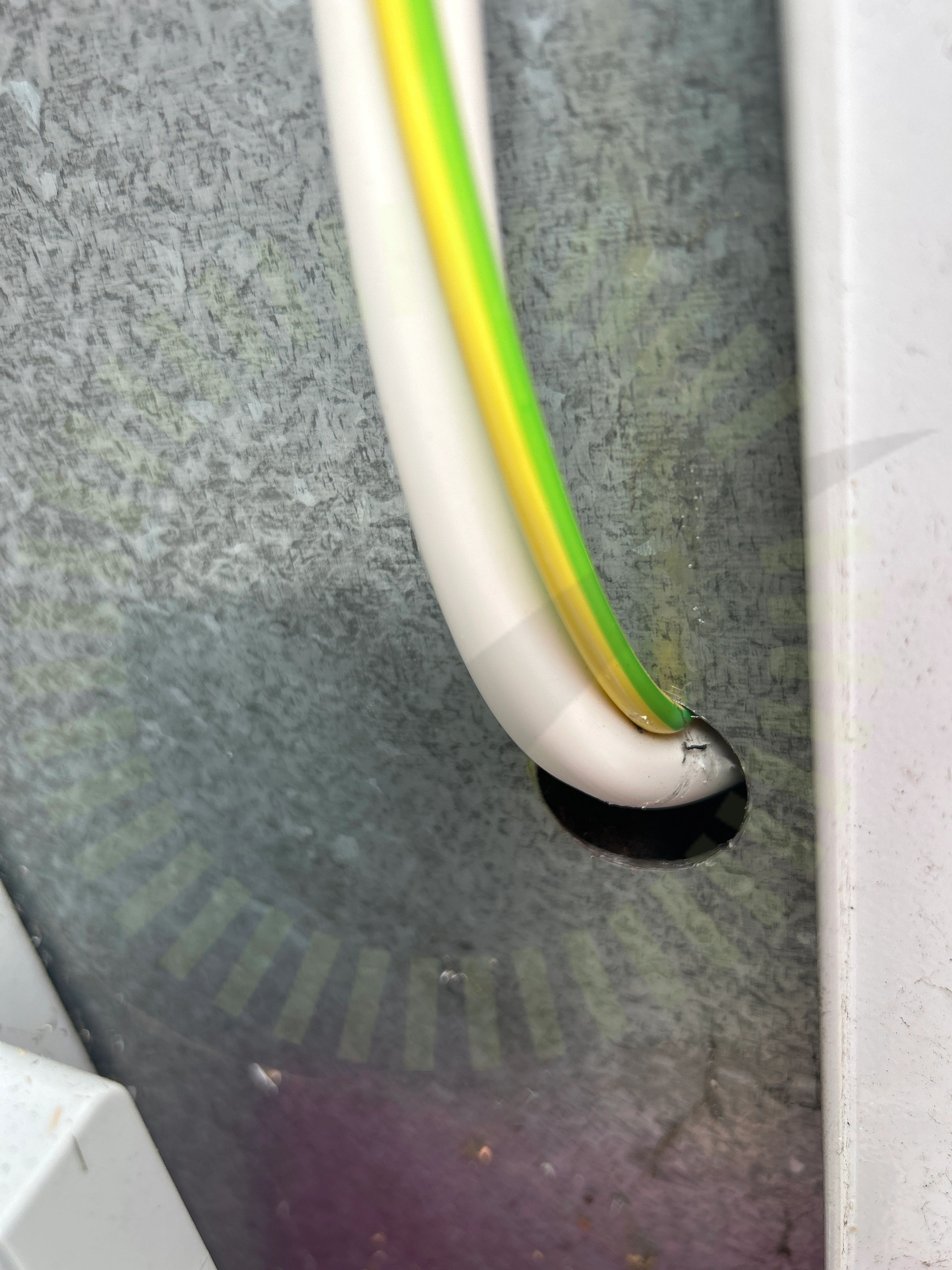

Skarp kant

6.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Säkringsdimension

6.5 Säkringsdimension

Inte godkänd

Växelriktarens säkring ligger på gränsen för installerad effekt. Under vissa förhållanden kan effekten överstiga säkringen. Underlag för effektbegränsning saknas.

Godkända kontrollpunkter

30/35
AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
