4.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20230221. Sid 19
Besiktningsrapport
9.1
Installation genom
Soolar
Datum
18 november 2024
Ort
Göteborg, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerPhonoSolar: PS-(xxx)M6H-20/UH
MontagesystemWeland Stål: Pannfäste Läkt
VäxelriktareSAJ: HS2-(5-10)K-T2
TillbehörCHINT: DTSU666
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Smartmätare
Godkända kontrollpunkter
4/5Anslutning av CT klämmorMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
1/5Placering av CT klämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, PhonoSolar: PS-(xxx)M6H-20/UH
Anmärkningar
3/14

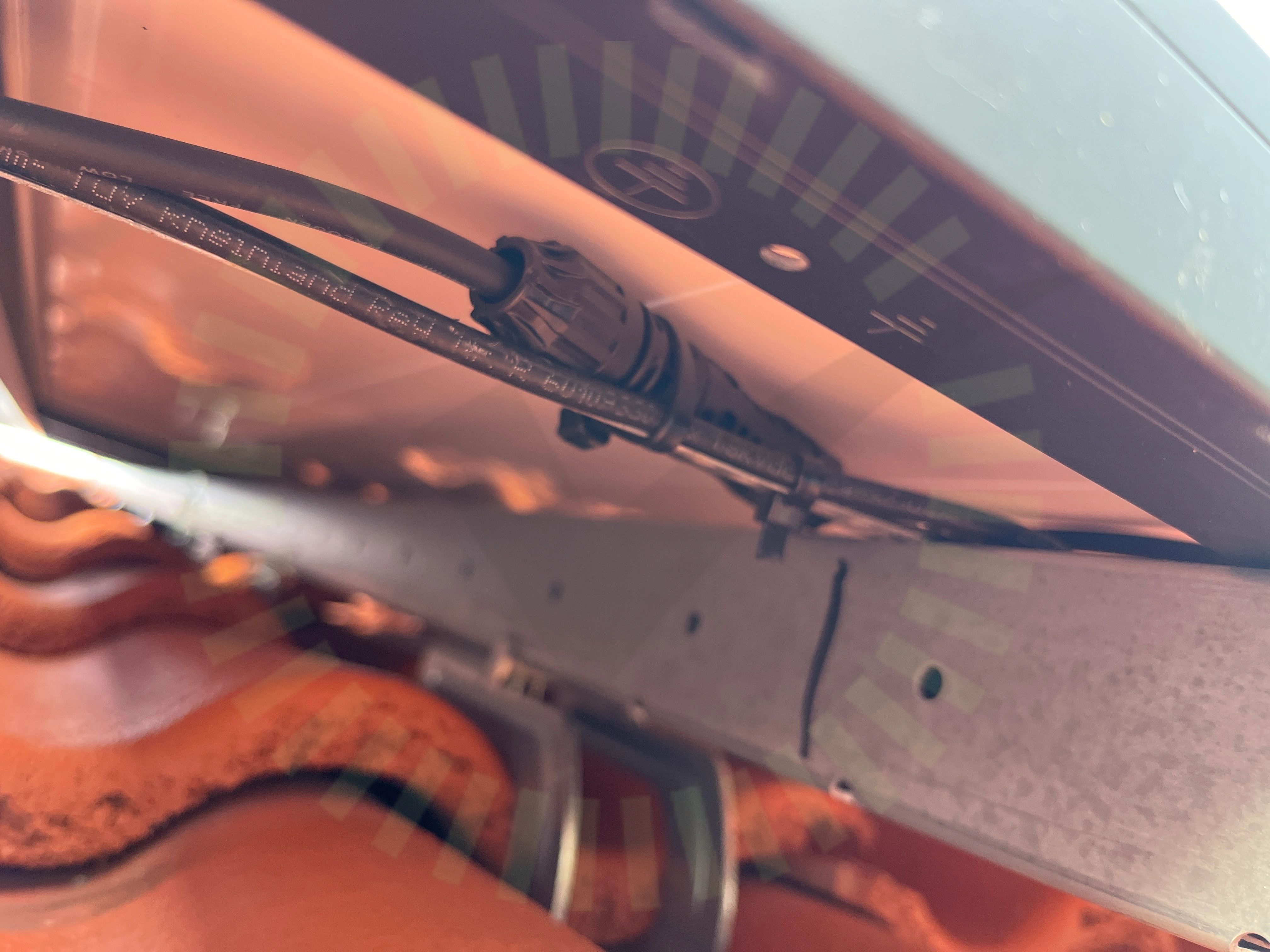

4.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

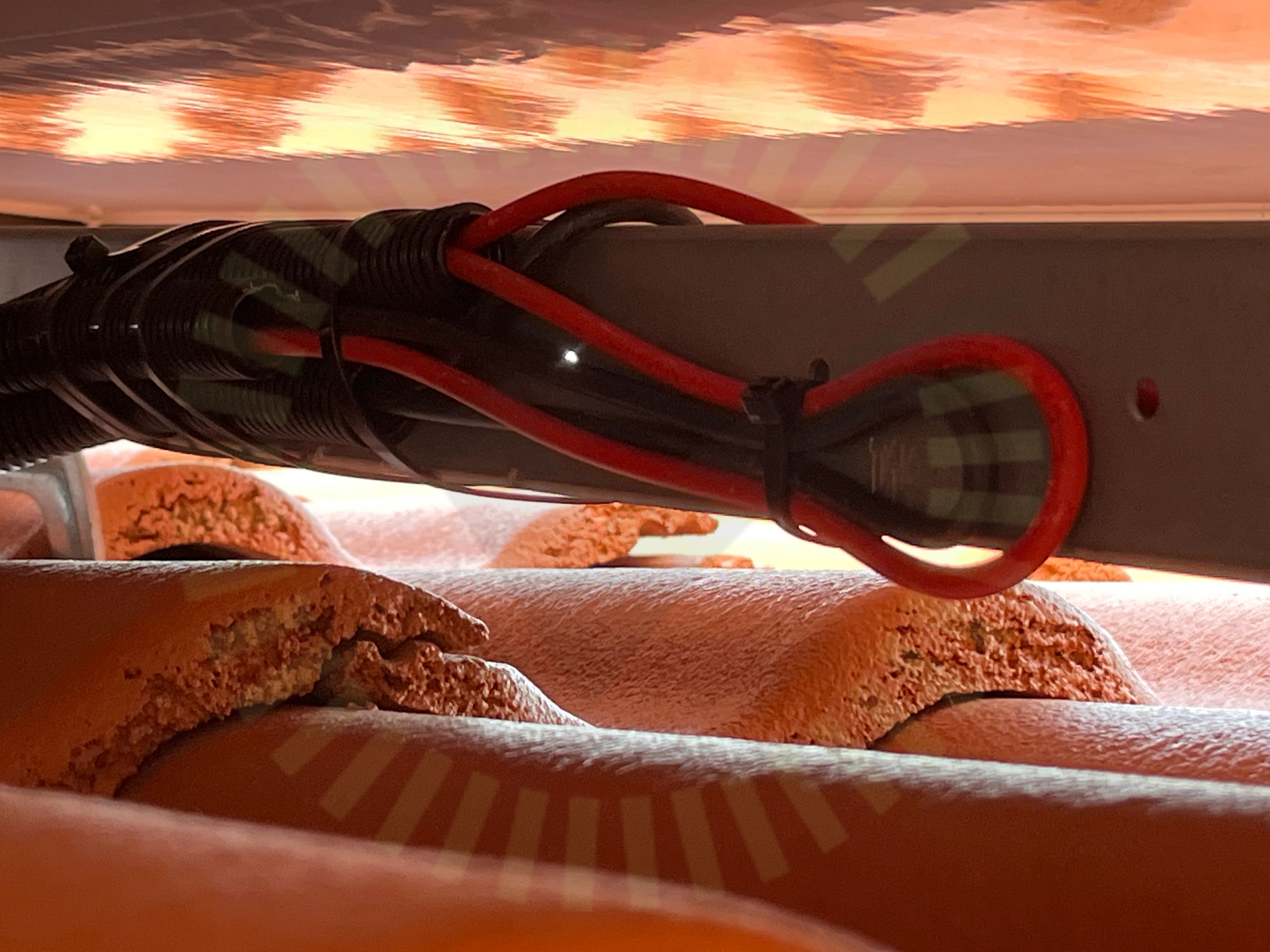

4.3 Panelkablaget böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
10/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/14Strängförläggning
Tak 1, Weland Stål: Pannfäste Läkt
Anmärkningar
1/22

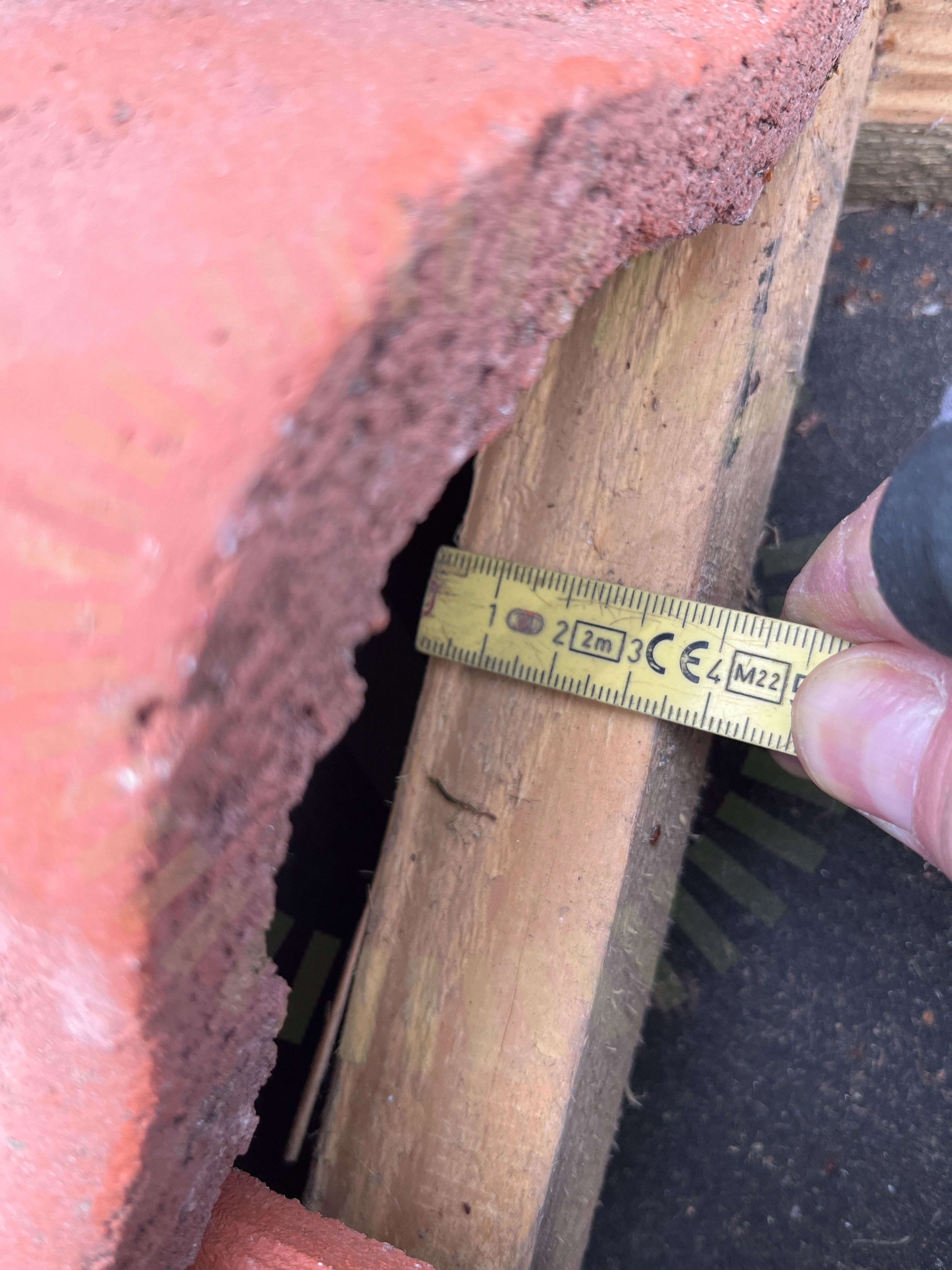

5.1 Underbyggnad
Inte godkändLäkten är för klena för den beräknade lasten.
Produktdatablad solpanelsfäste PD5119 | Version 1 - 240524 | Sid 1 (1)
Godkända kontrollpunkter
20/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/22Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

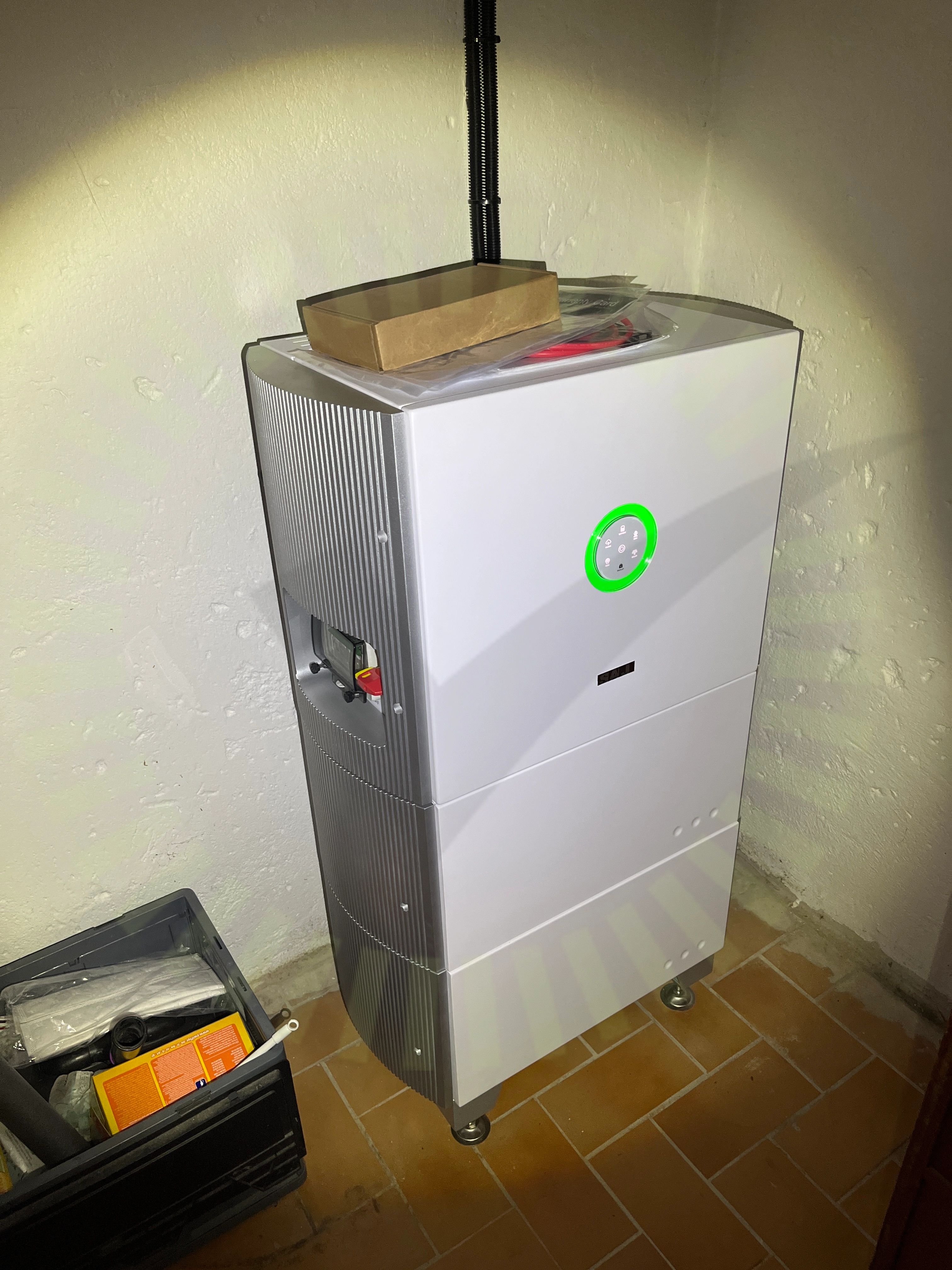

7.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
2/38

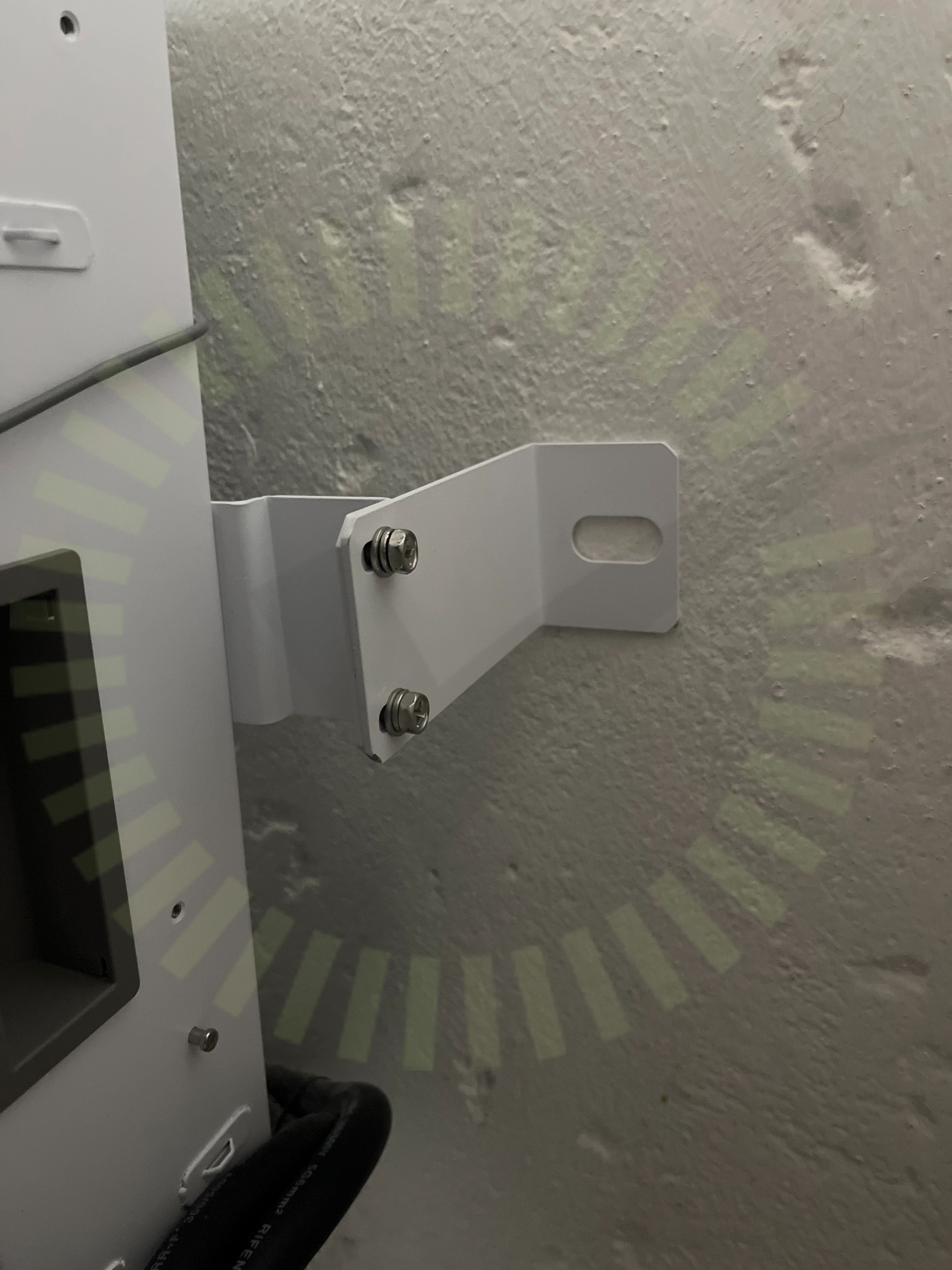

8.1 Fastsäkring av produkt
Inte godkändSystemet är inte fastsäkrat ordentligt.
SAJ: HS2/AS2 Series User Manual V0.2, Sida 23-32

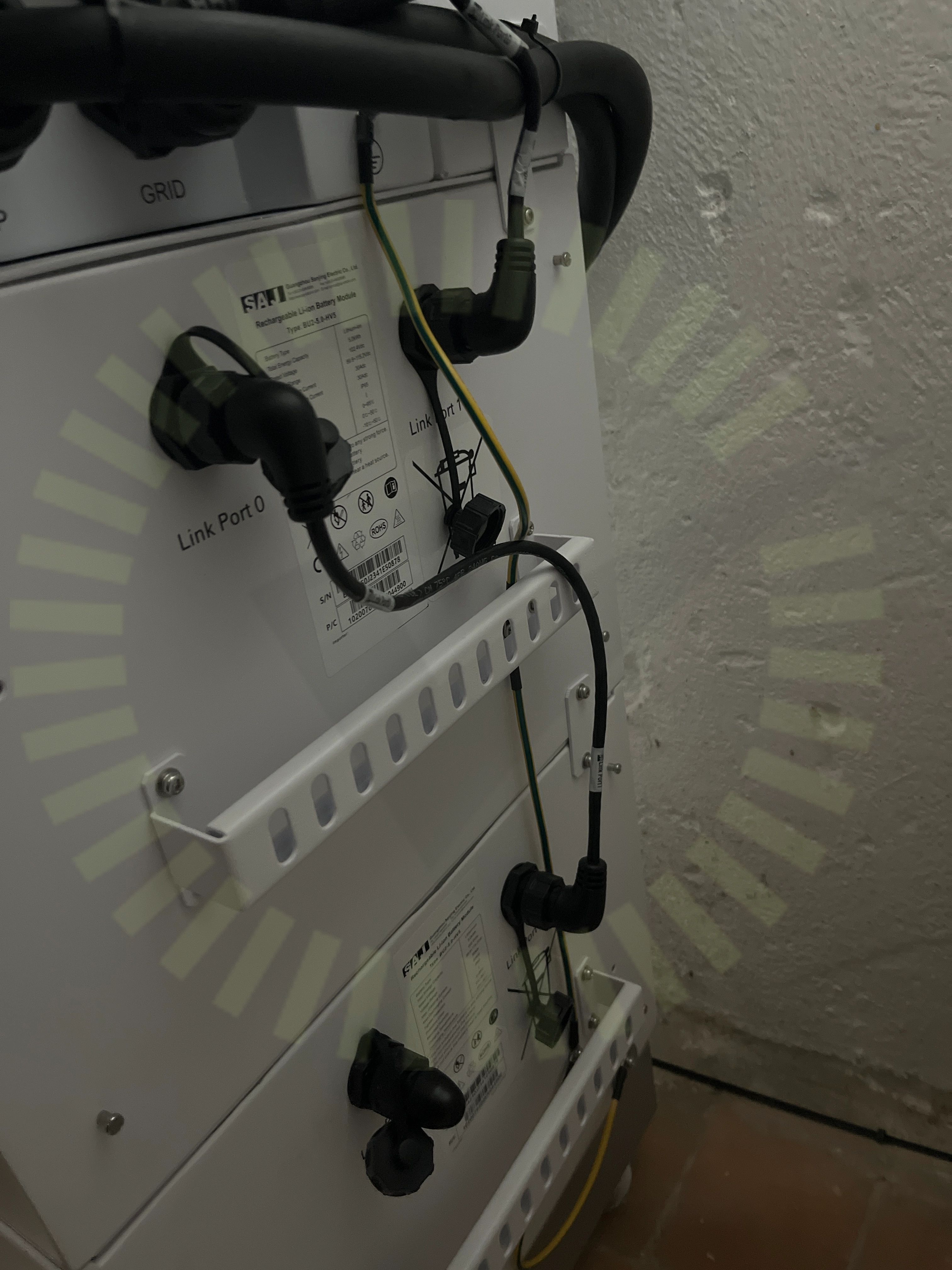

8.2 Jordning av komponenter
Inte godkändExtern jord saknas fram till växelriktarens chassi.
SAJ: HS2/AS2 Series User Manual V0.2, Sida 35
Godkända kontrollpunkter
36/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC anslutning DC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSammansättning av komponenterSignalkabelSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
