Besiktningsrapport

9.5

Installation genom

1KOMMA5°

Datum

2 oktober 2023

Ort

Veberöd , Skåne län

Panelkablagets böjradie

Kontaktdon

Takgenomföring

94% godkända6% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SG5-12RT

TillbehörUndercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Går inte att avgöra från bilder vilken slinga som är vilken

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/27

2.1 Takgenomföring

Inte godkänd

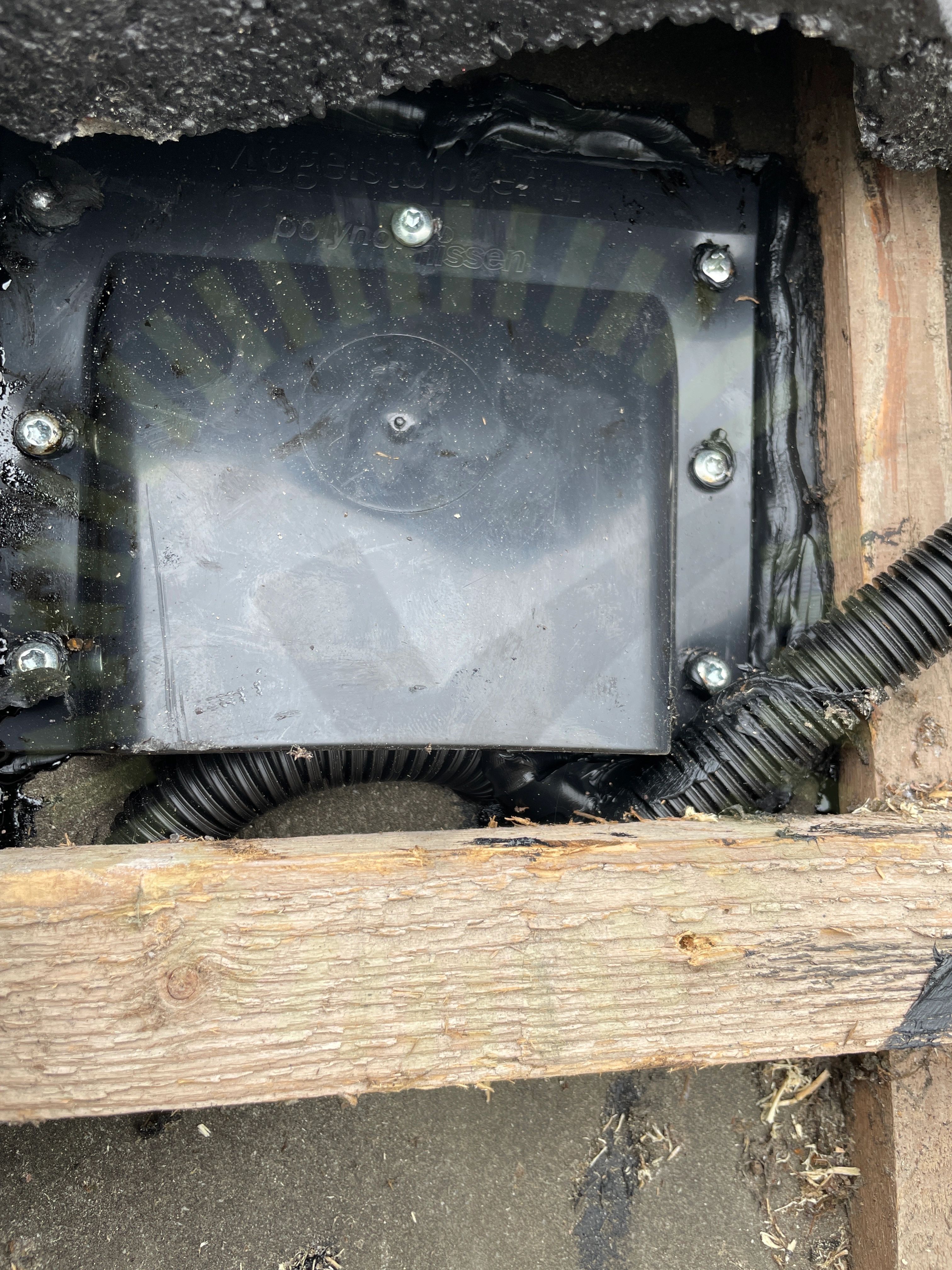

Mögelstoppern är placerad högre upp än genomföringen så hålet är blottat och bristfälligt tätat.

Godkända kontrollpunkter

26/27

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

3/15

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

3.2 Kontaktdon

Inte godkänd

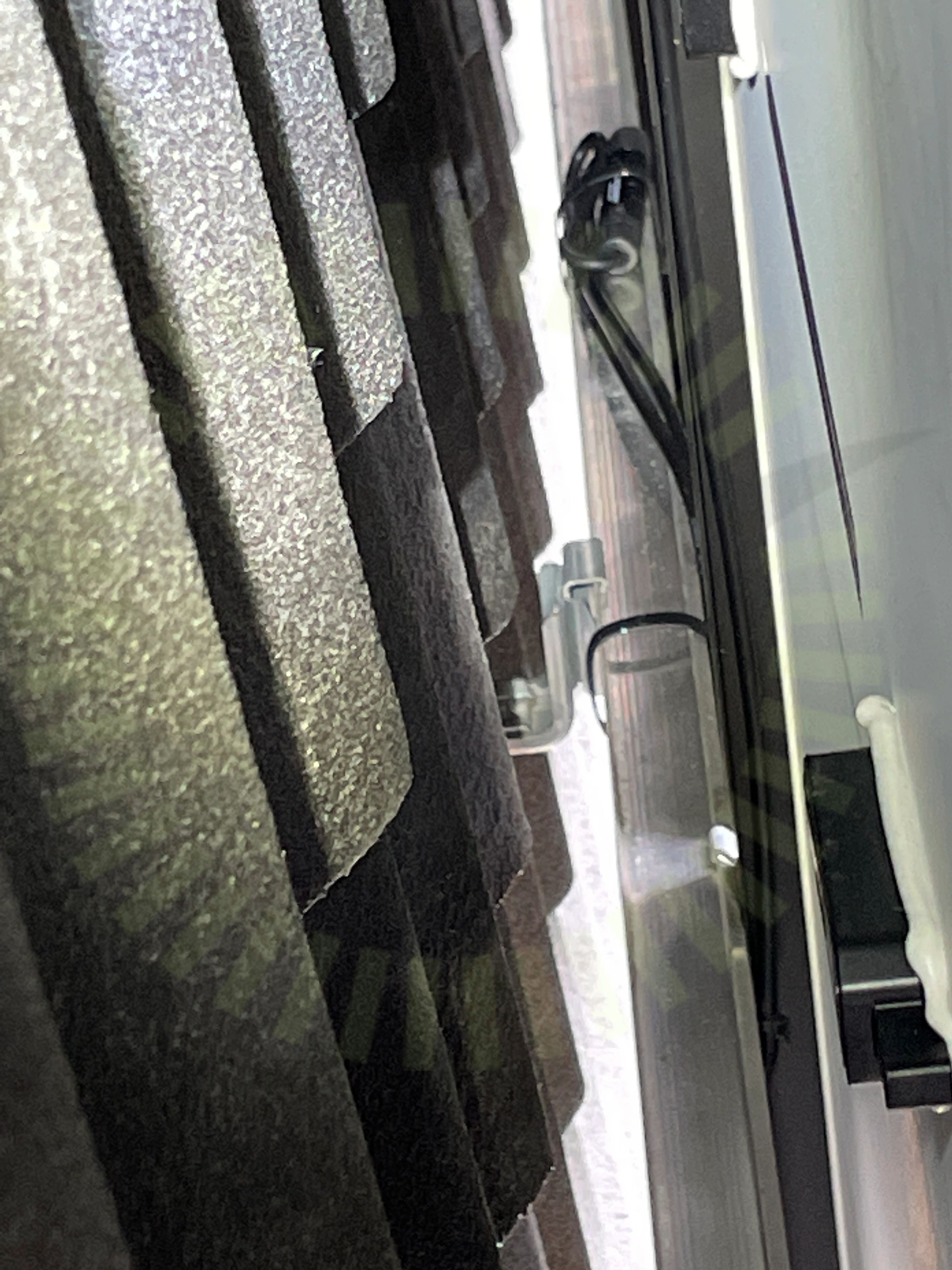

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

12/15

Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/9

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

8/9

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
