Besiktningsrapport
8.3
Installation genom
Otovo
Datum
9 maj 2025
Ort
Vendelsö, Stockholms län
Skenornas infästning
Skenornas överhäng
Råspontsinfästning
+ 6
87% godkända
13% ej godkända
Om installationen
Paneler
Trina: TSM-DE09.05 380-395W
Montagesystem
Van Der Valk: Strongline Heavy Duty roof hook
Växelriktare
Fronius: Symo GEN24 6.0-10.0 Plus
Tillbehör
Smartmätare: Fronius
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, Trina: TSM-DE09.05 380-395W
Anmärkningar
5/15
3.1 Föremål mot bakstycke
Inte godkänd
Flexslang trycker mot panelens undersida.
3.2 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.
3.3 Panelkablaget generell böjradie
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.
3.4 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
3.5 Stress på kontakter
Inte godkänd
Kontakt ej dragavlastad och utsätts för väderpåverkan.
Godkända kontrollpunkter
10/15
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
6/21

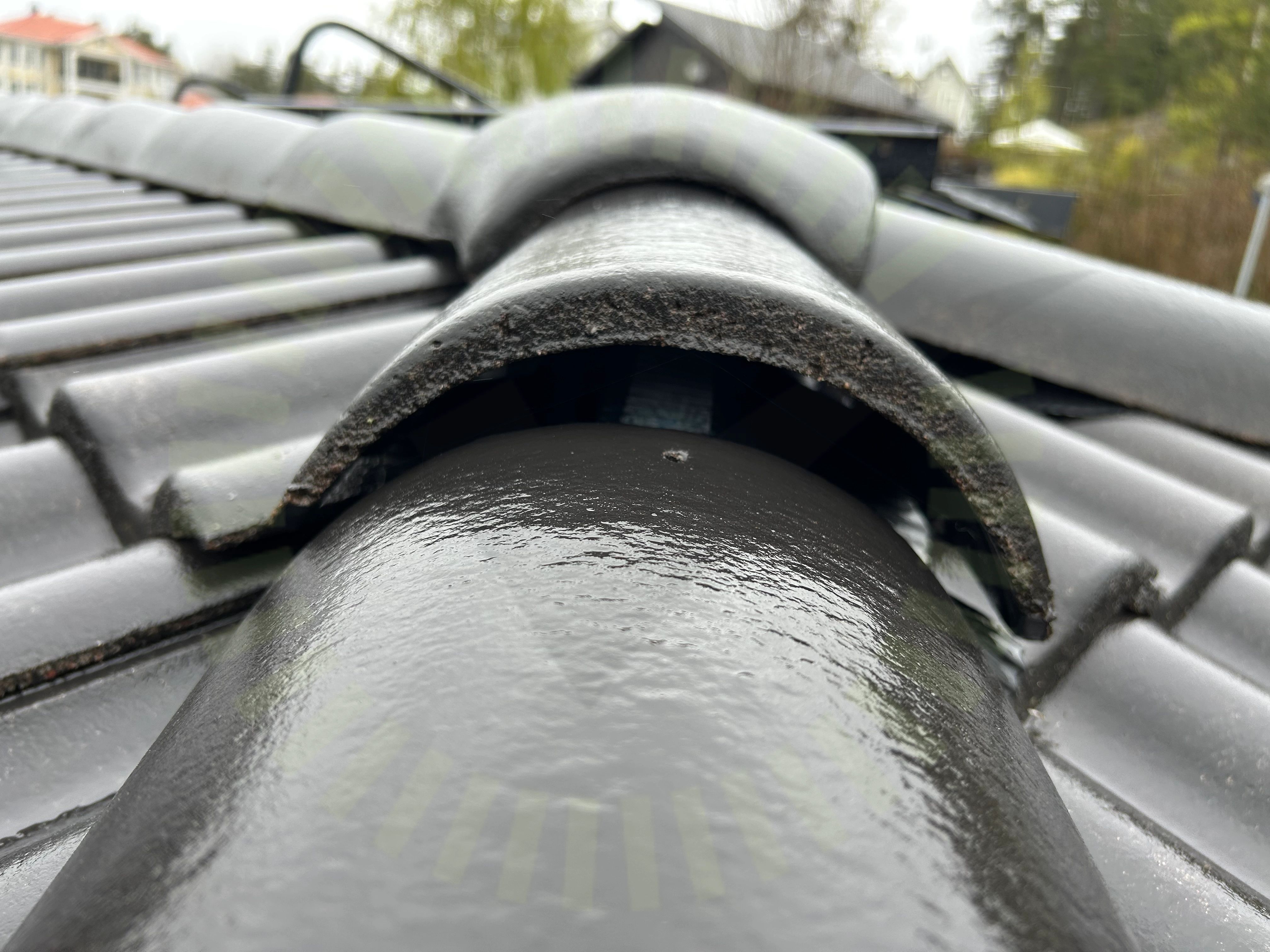

4.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.
4.2 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.

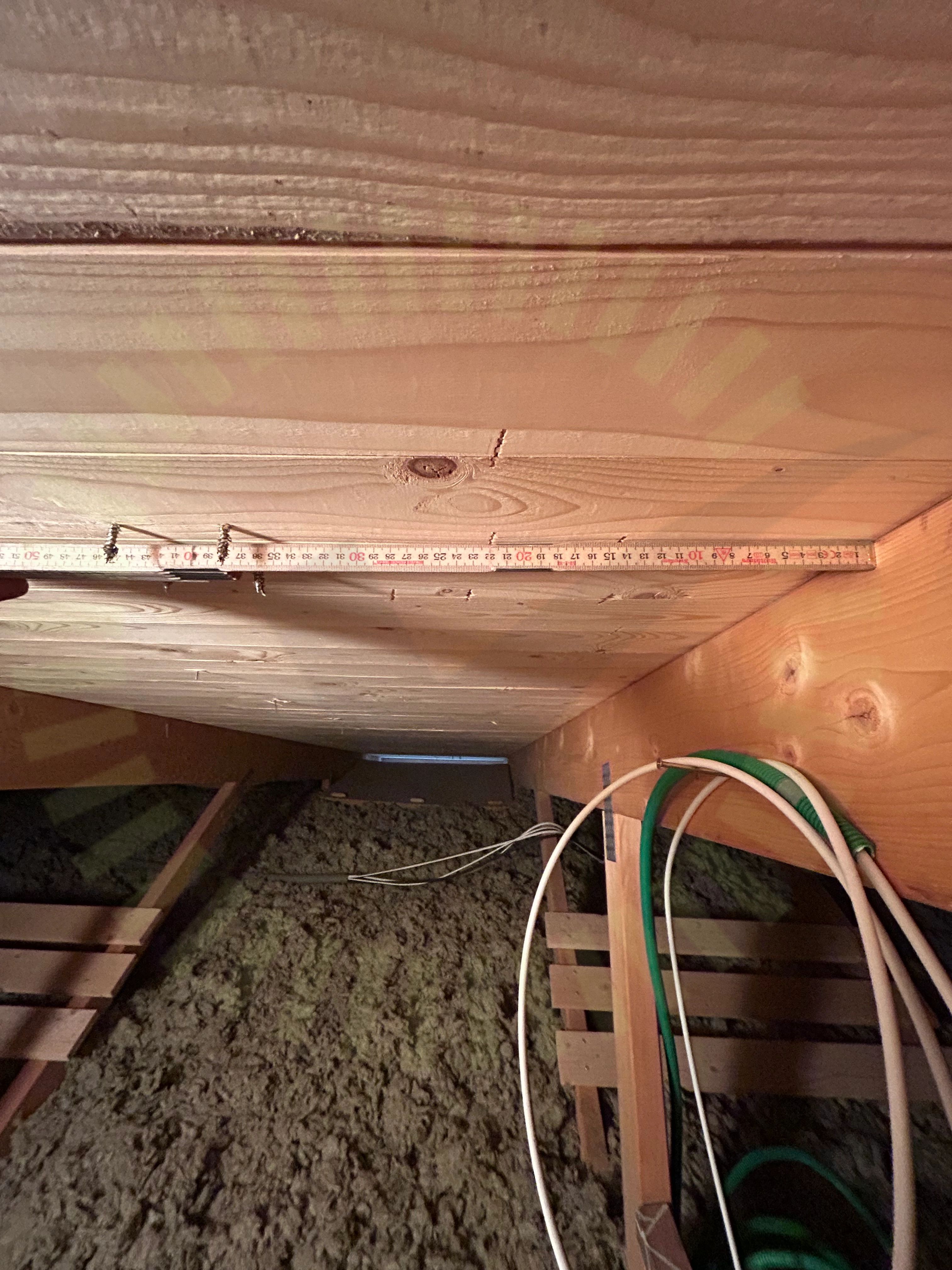

4.3 Råspontsinfästning
Inte godkänd
Råspåntsinfästning är felaktigt utförd. Kroken är placerad för långt ifrån takstol.
4.4 Skenornas infästning
Inte godkänd
T-bulten sitter inte korrekt i skenan.
4.5 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt.
4.6 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning för en av takytorna saknas vid besiktning.
