Besiktningsrapport

8.6

Installation genom

Decasol

Datum

5 juni 2023

Ort

Vintrosa, Örebro län

Säkringsdimension

DC Kablage förläggning

Genomföringar

+ 12

84% godkända16% ej godkända

Om installationen

PanelerEurener: MEPV 144 HALF-CUT (425-450)

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tegel, ESDEC Lutande Panntak

Anmärkningar

3/27

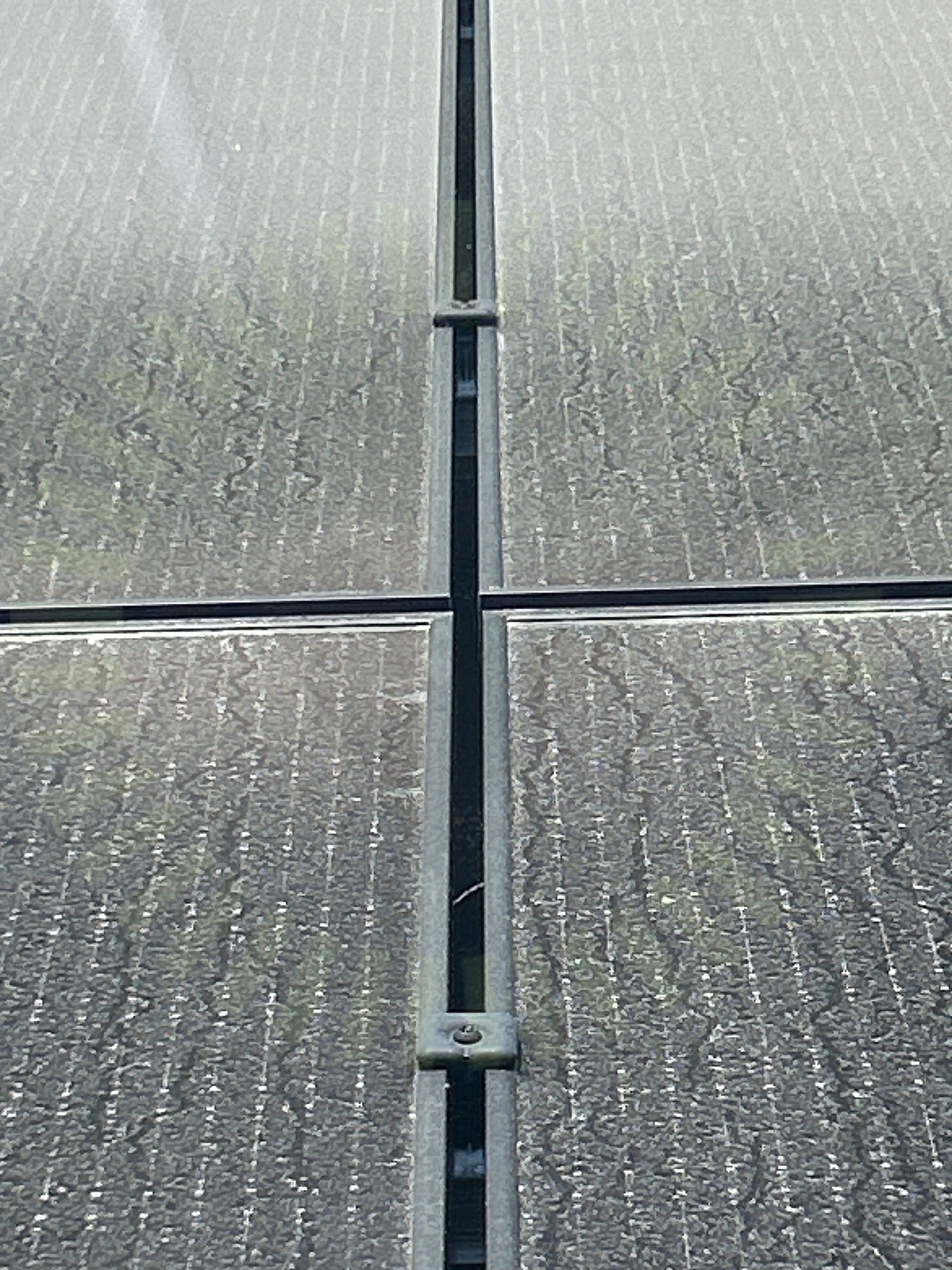

3.1 Klämmans dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

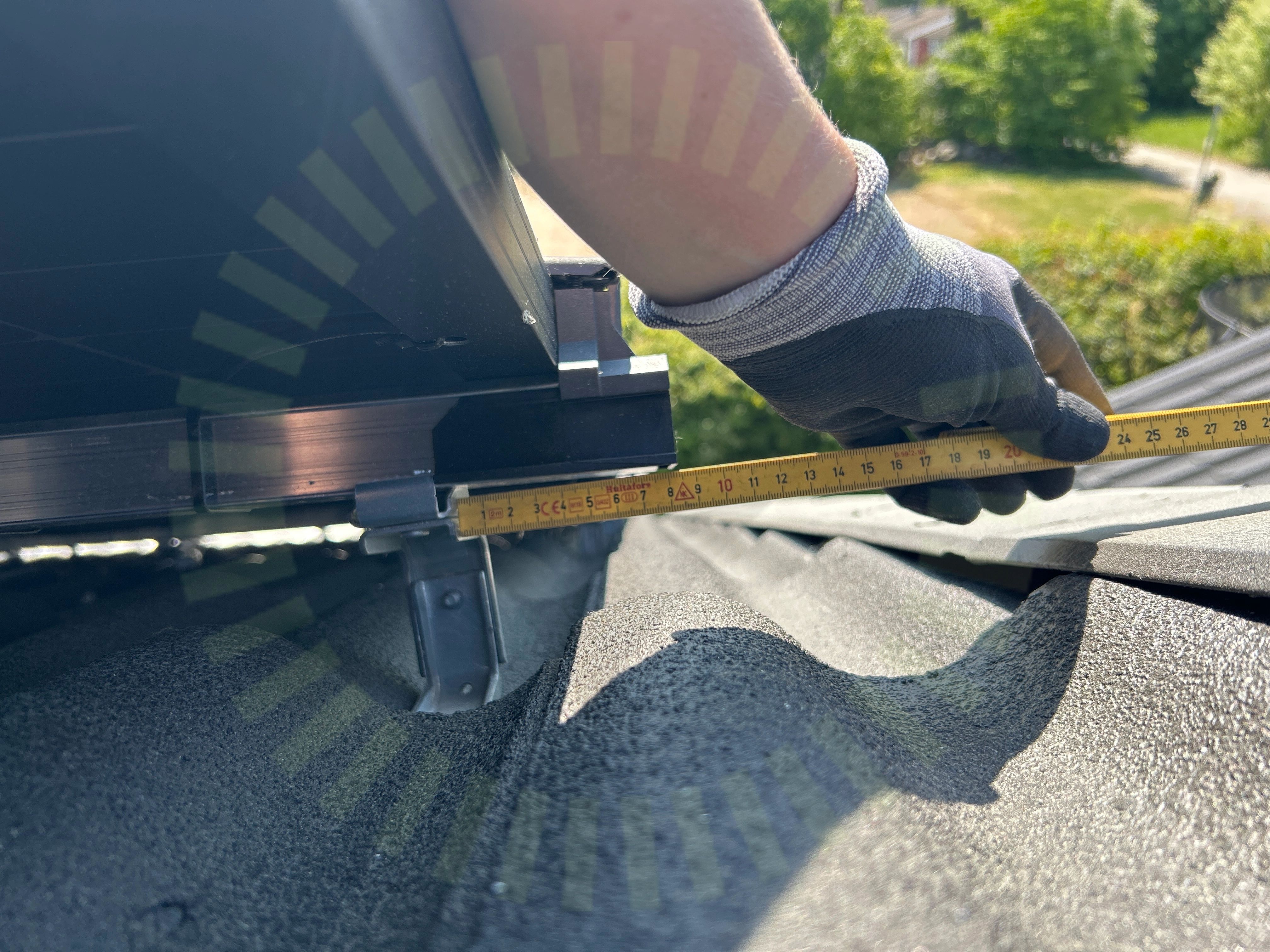

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

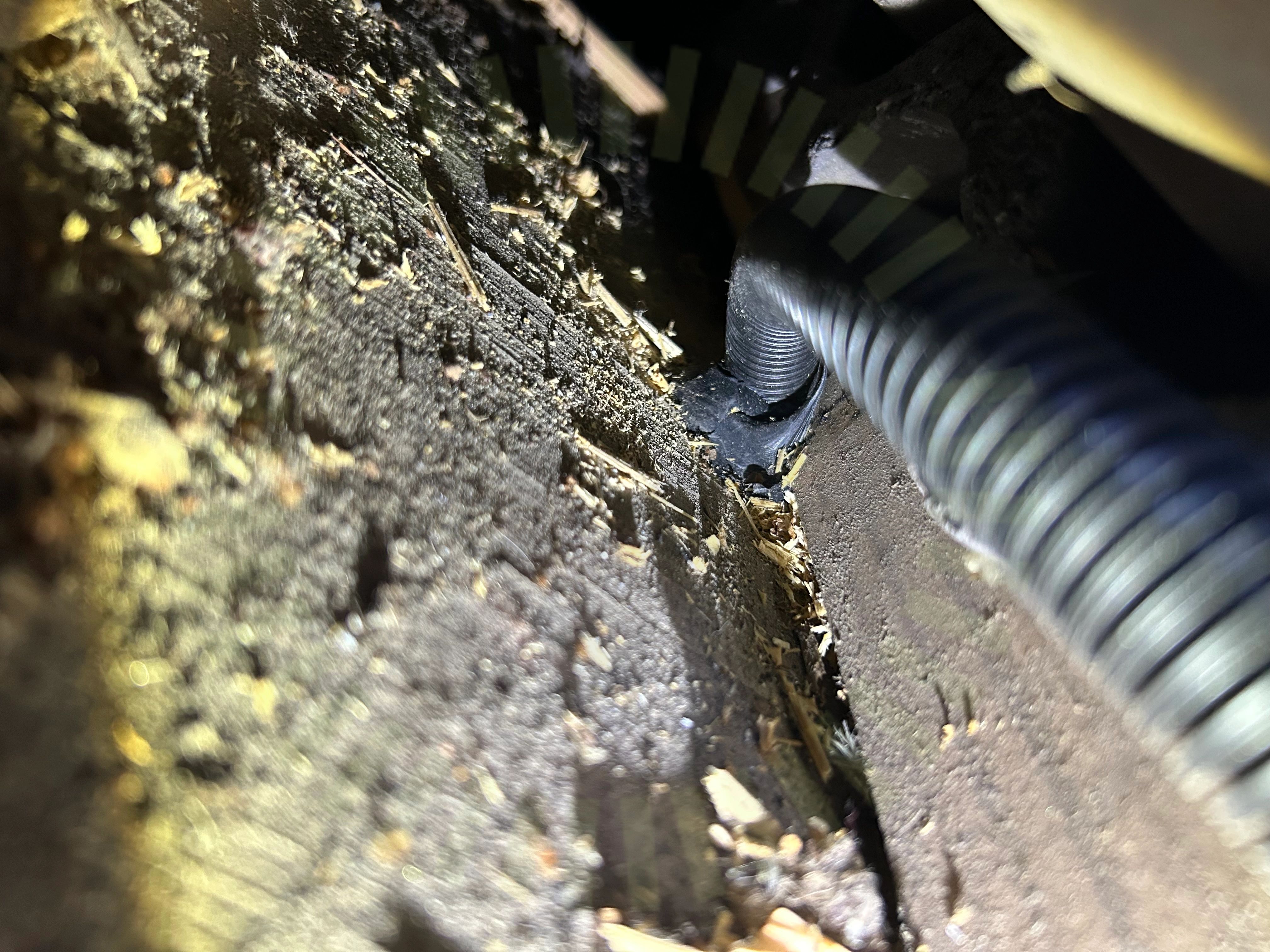

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

24/27

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tegel, Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

3/14

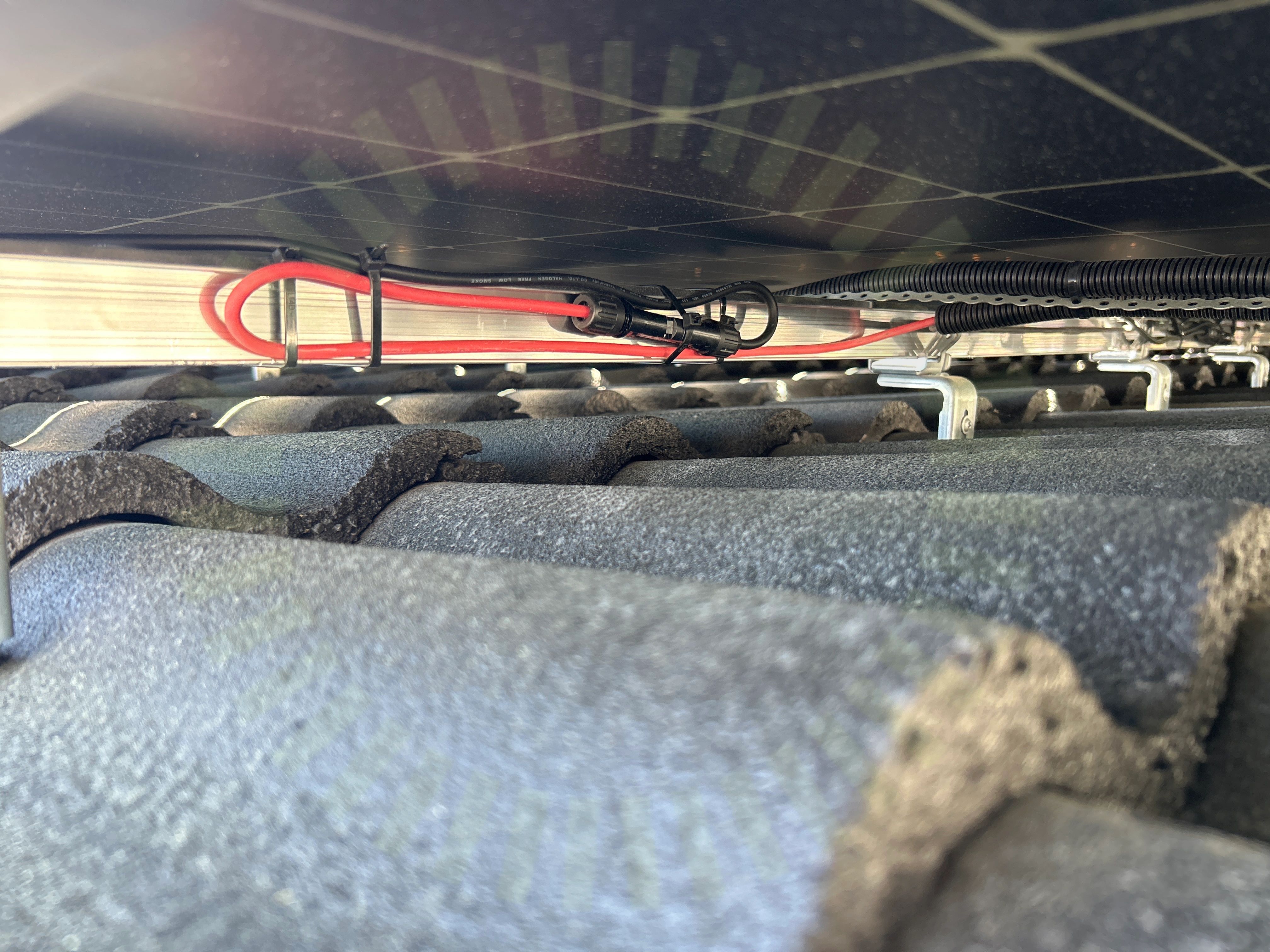

4.1 Buntband på kontakter

Inte godkänd

Buntband får ej fästas över kontaktkroppen.

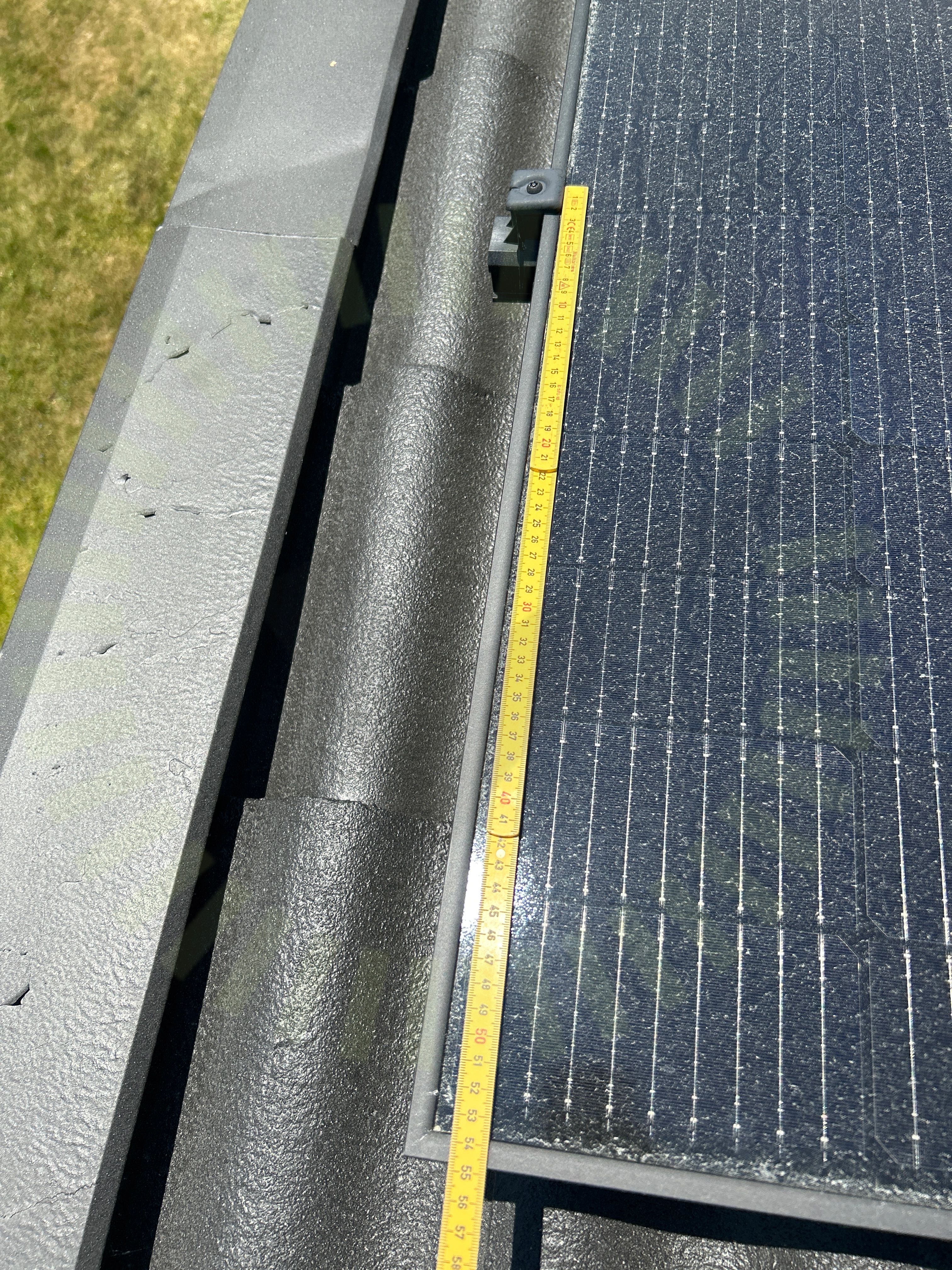

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Eurener Installation Guide

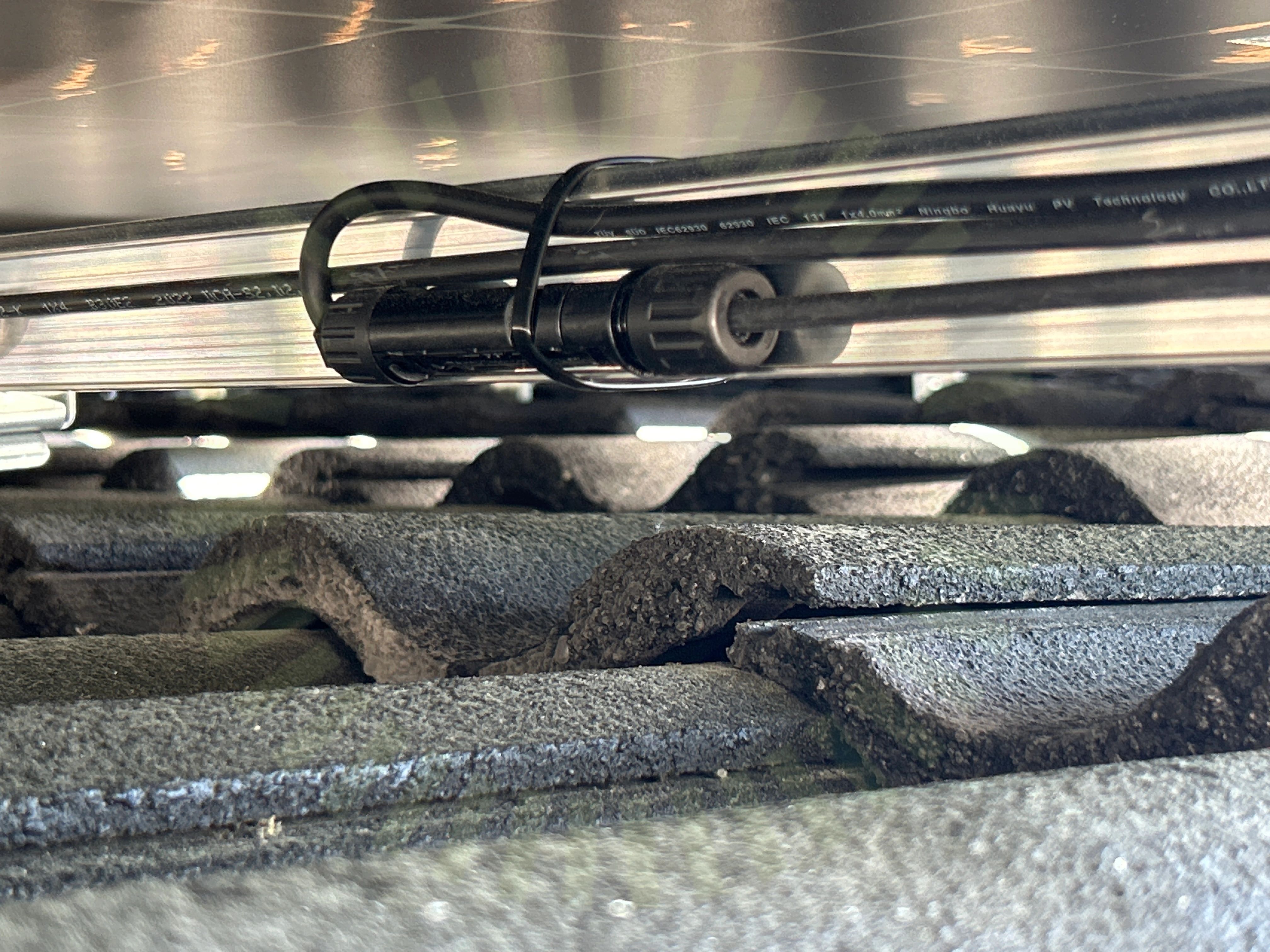

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

11/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

3/5

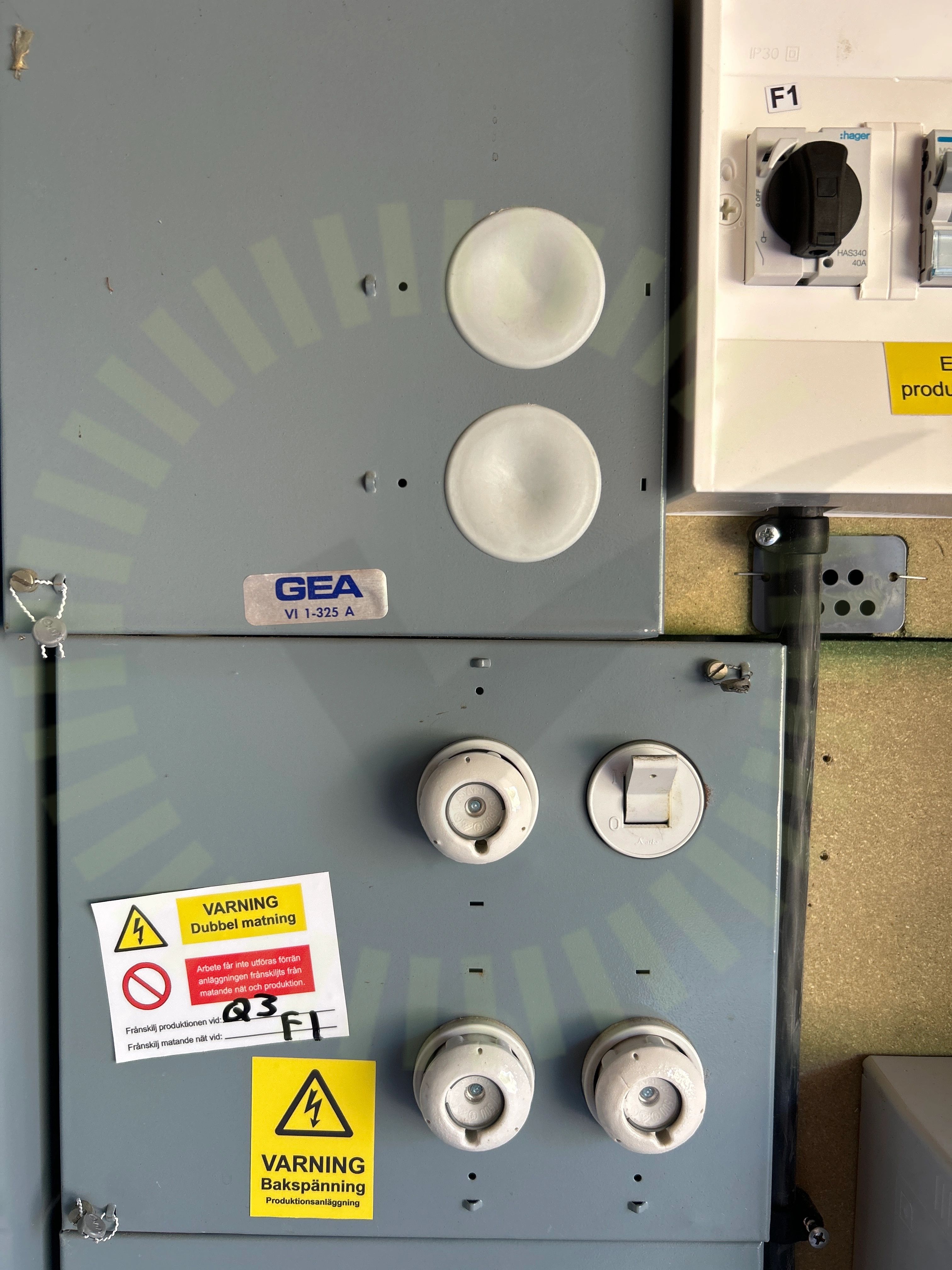

5.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning.

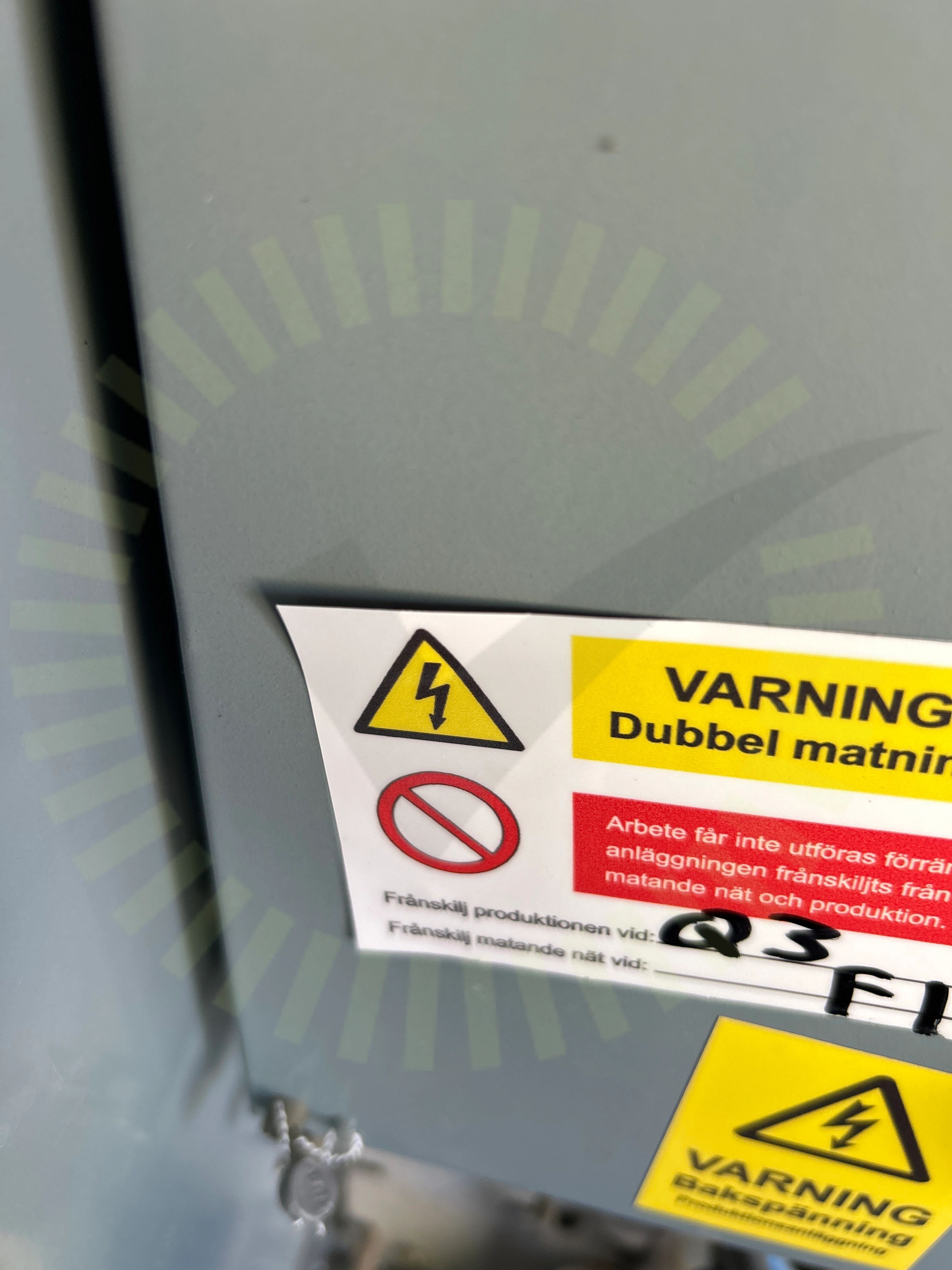

5.2 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

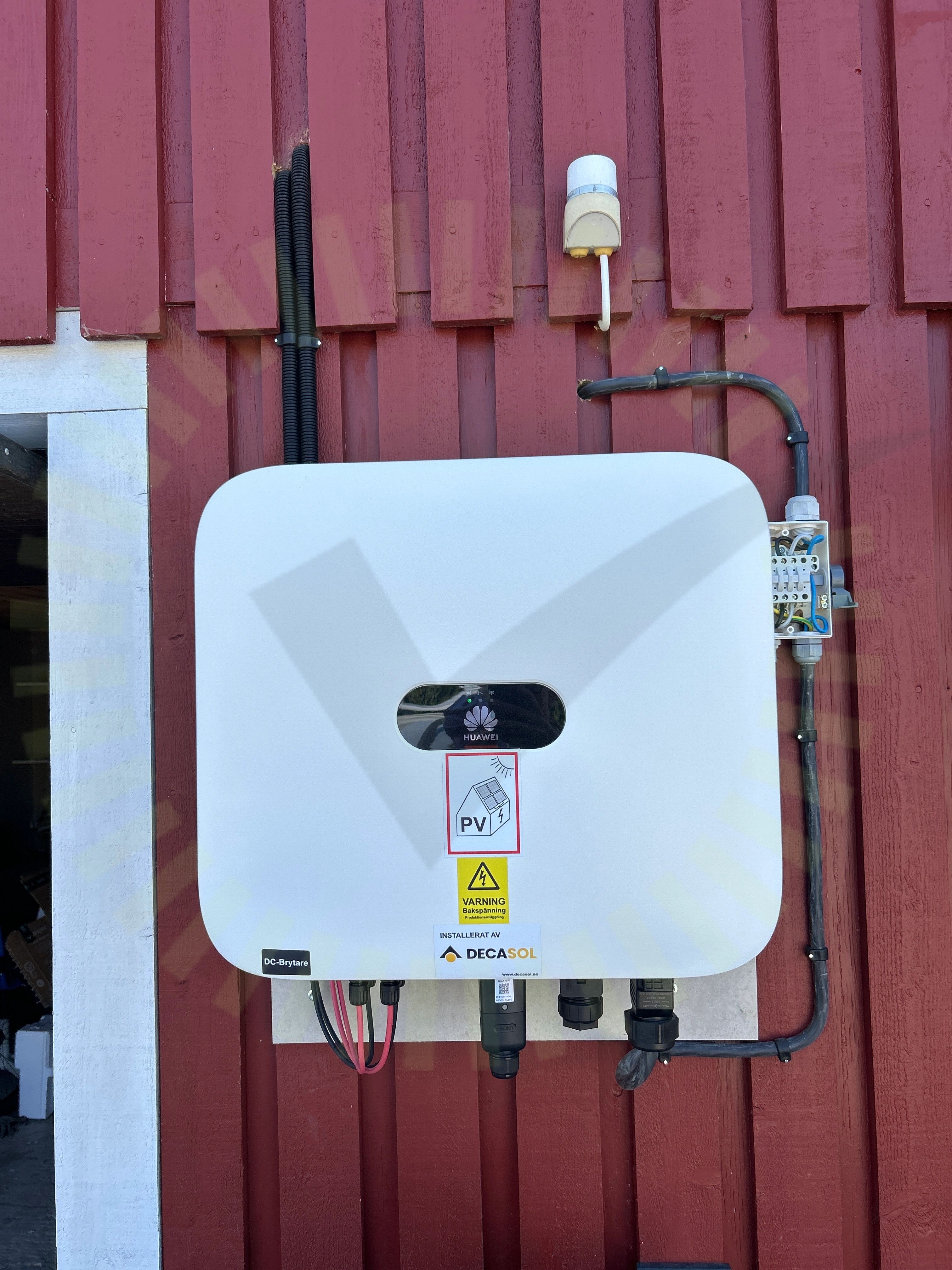

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Informering av solcellerVarning för backspänning

Växelriktare

Anmärkningar

7/37

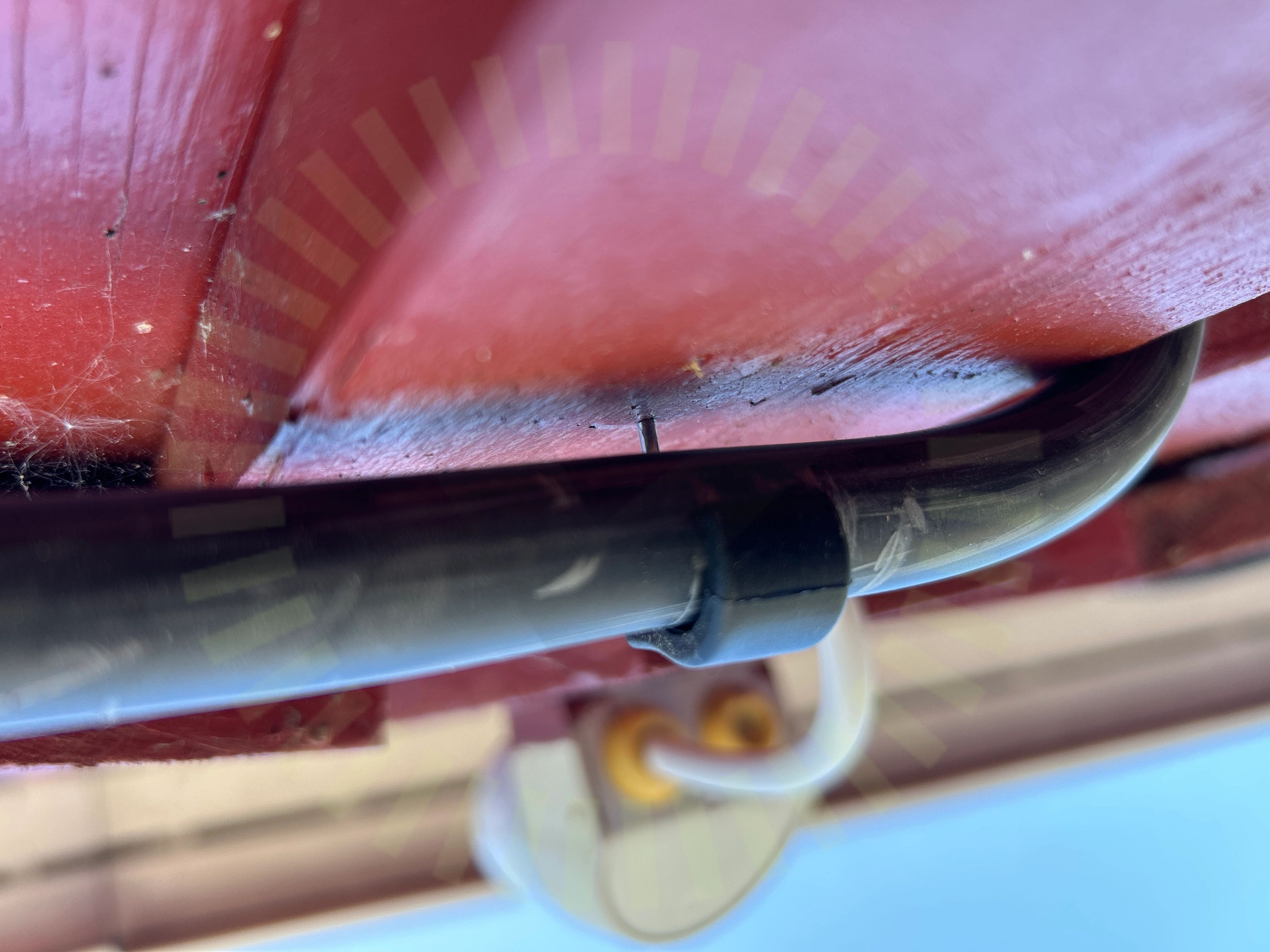

6.1 AC Kablage förläggning

Inte godkänd

Klammer är på väg att lossna från väggen.

6.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

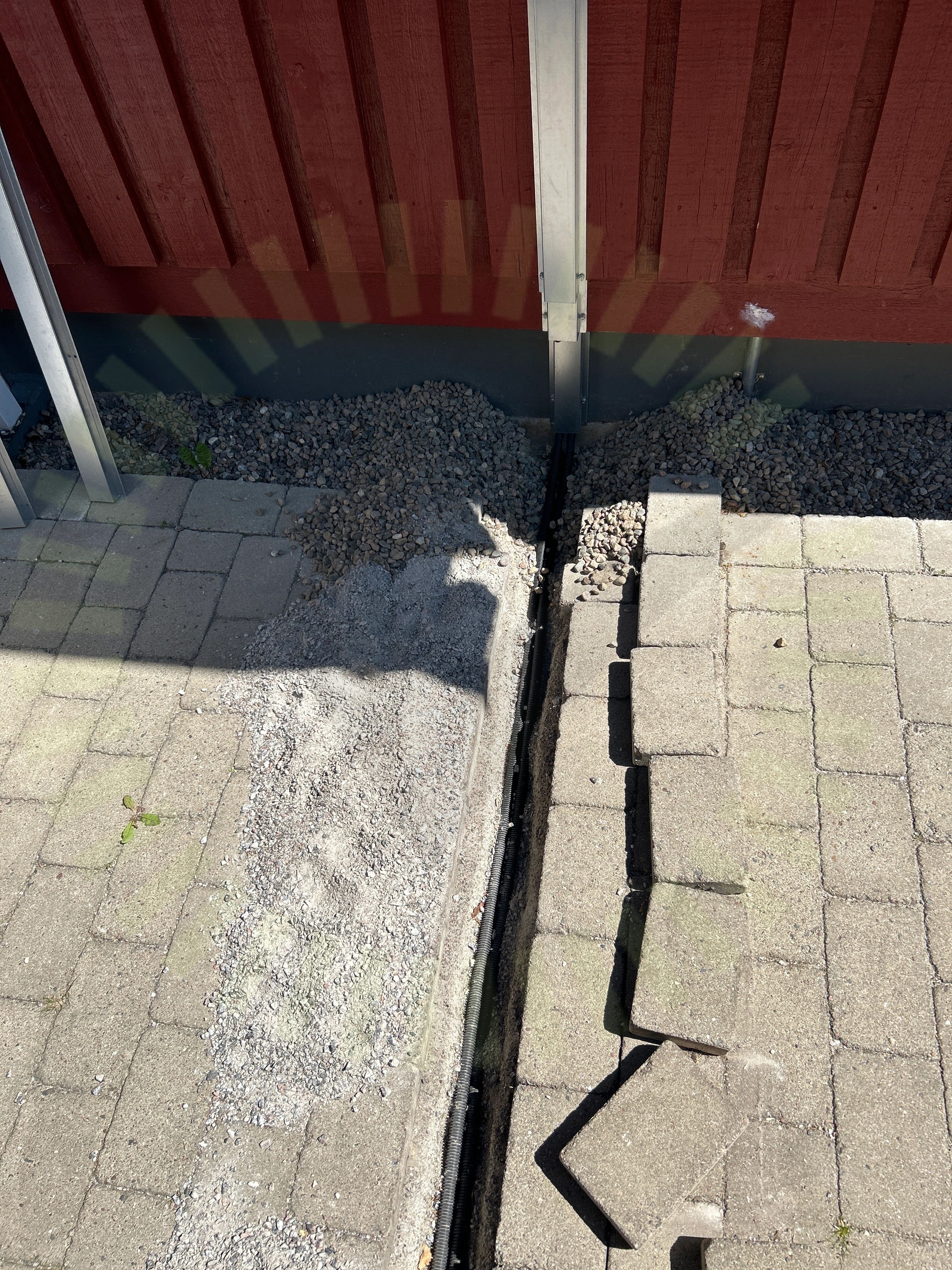

6.3 DC Kablage förläggning

Inte godkänd

DC kablage har ej korrekt markförläggning.

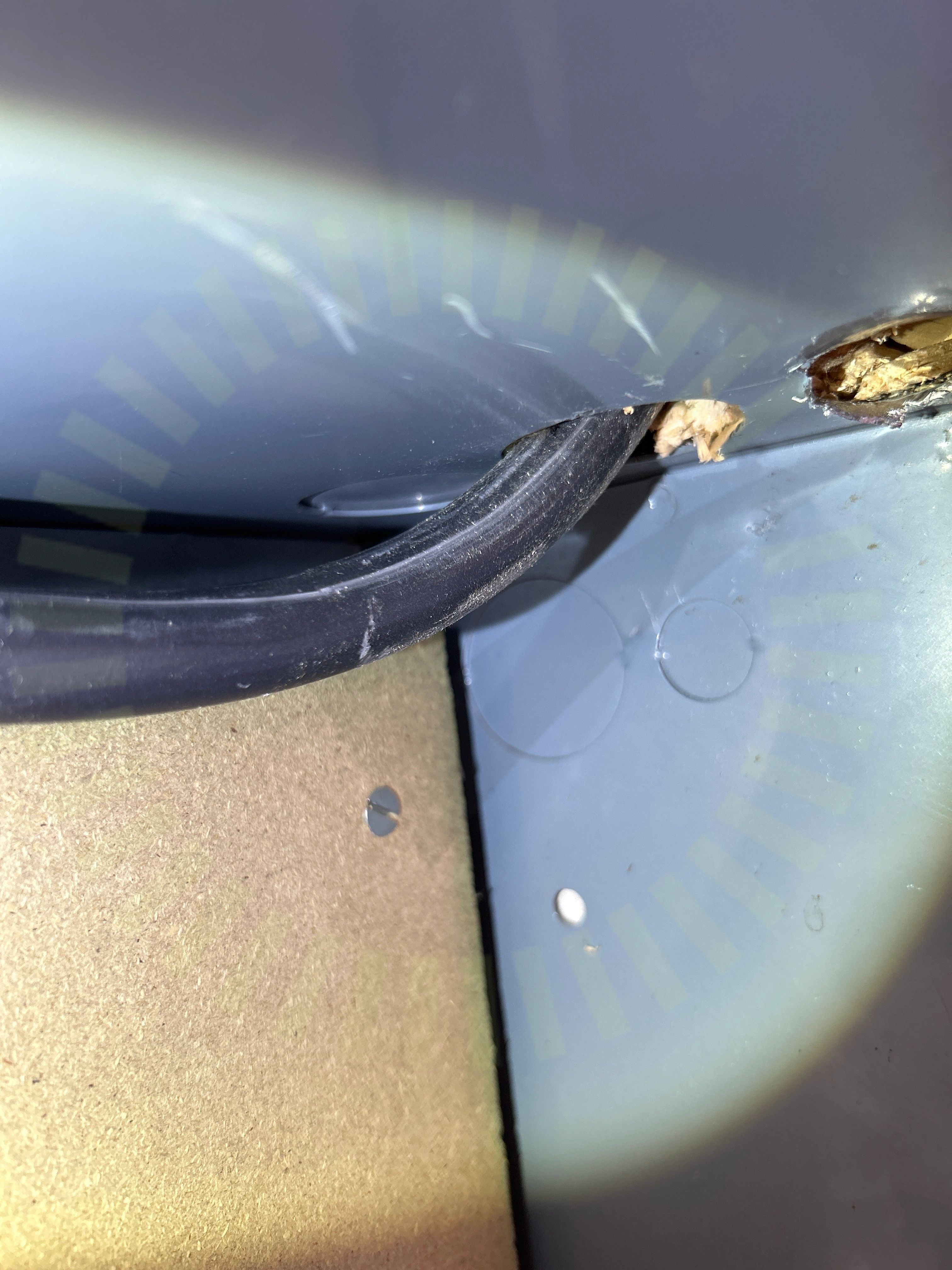

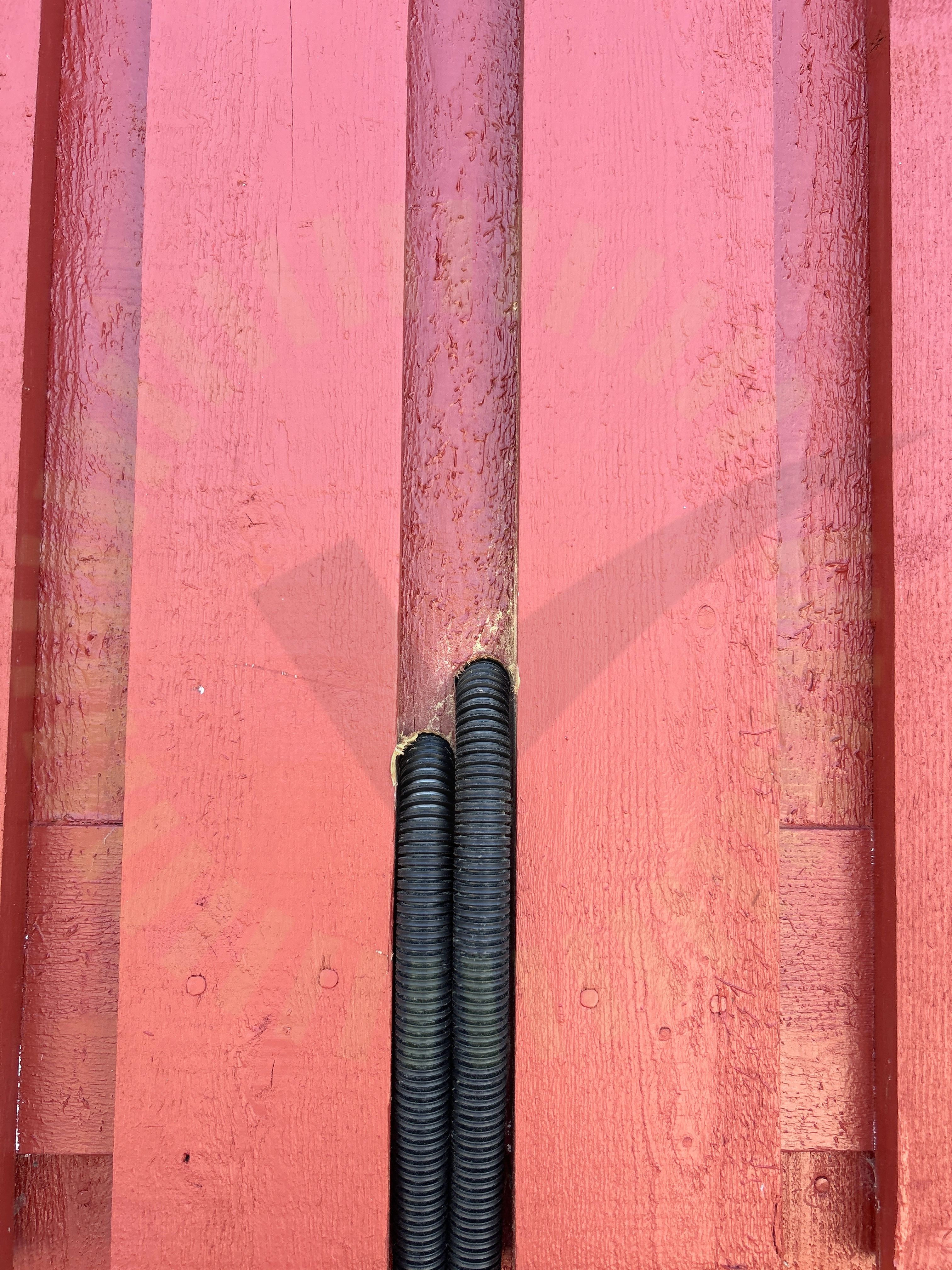

6.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

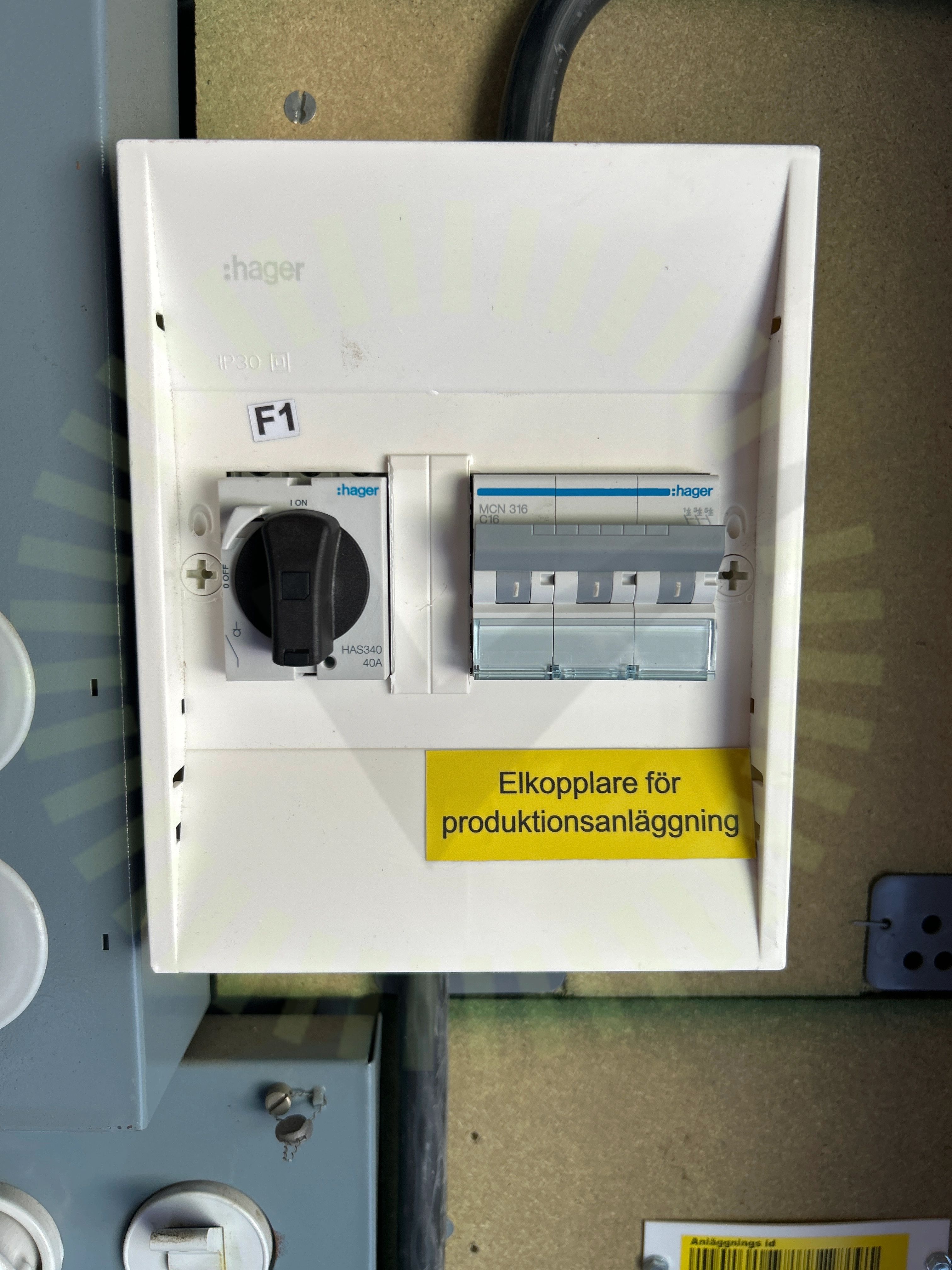

6.5 Märkning

Inte godkänd

Märkning saknas för säkringar som tillhör växelriktare.

6.6 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

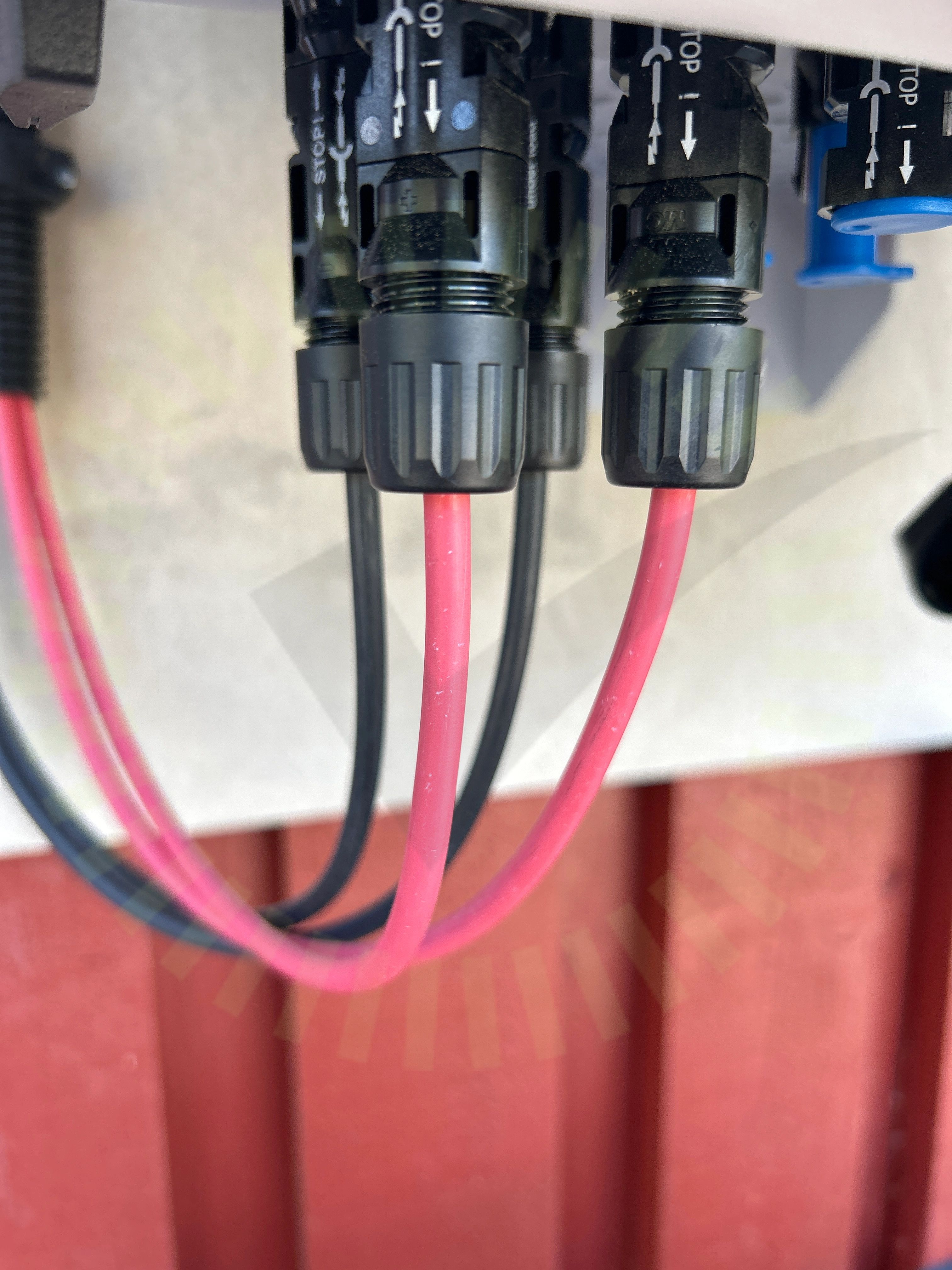

6.7 Uppmärkning av strängkablar

Rekommendation

Uppmärkning av strängkablar saknas.

Godkända kontrollpunkter

30/37

AC Anslutning VäxelriktareAC BöjradieAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterSkadat kablageSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
