Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

Svea Solar

Datum

15 augusti 2023

Ort

Vejbystrand, Skåne län
Förbindelse av kontakter
Kopplingslåda
Stress på kontakter
84% godkända16% ej godkända

Om installationen

PanelerLongi: LR4-60HPB 345-375M
MontagesystemESDEC Lutande Panntak
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/26

2.1 Kabeldragning mellan takytor

Inte godkänd

DC kablage ligger löst och utan skydd under takpannorna.

Kabeluppfästning

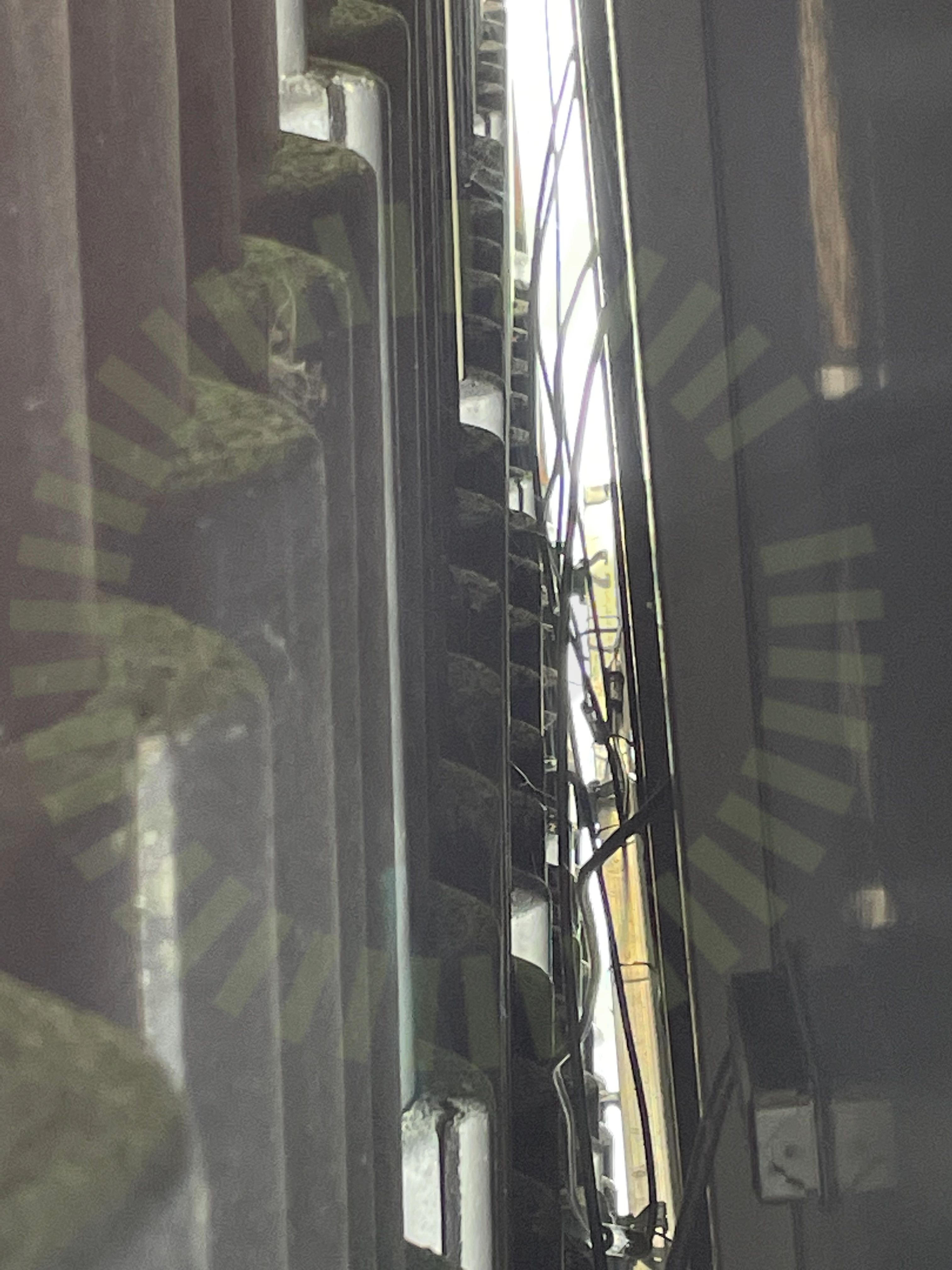

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skenornas överhäng

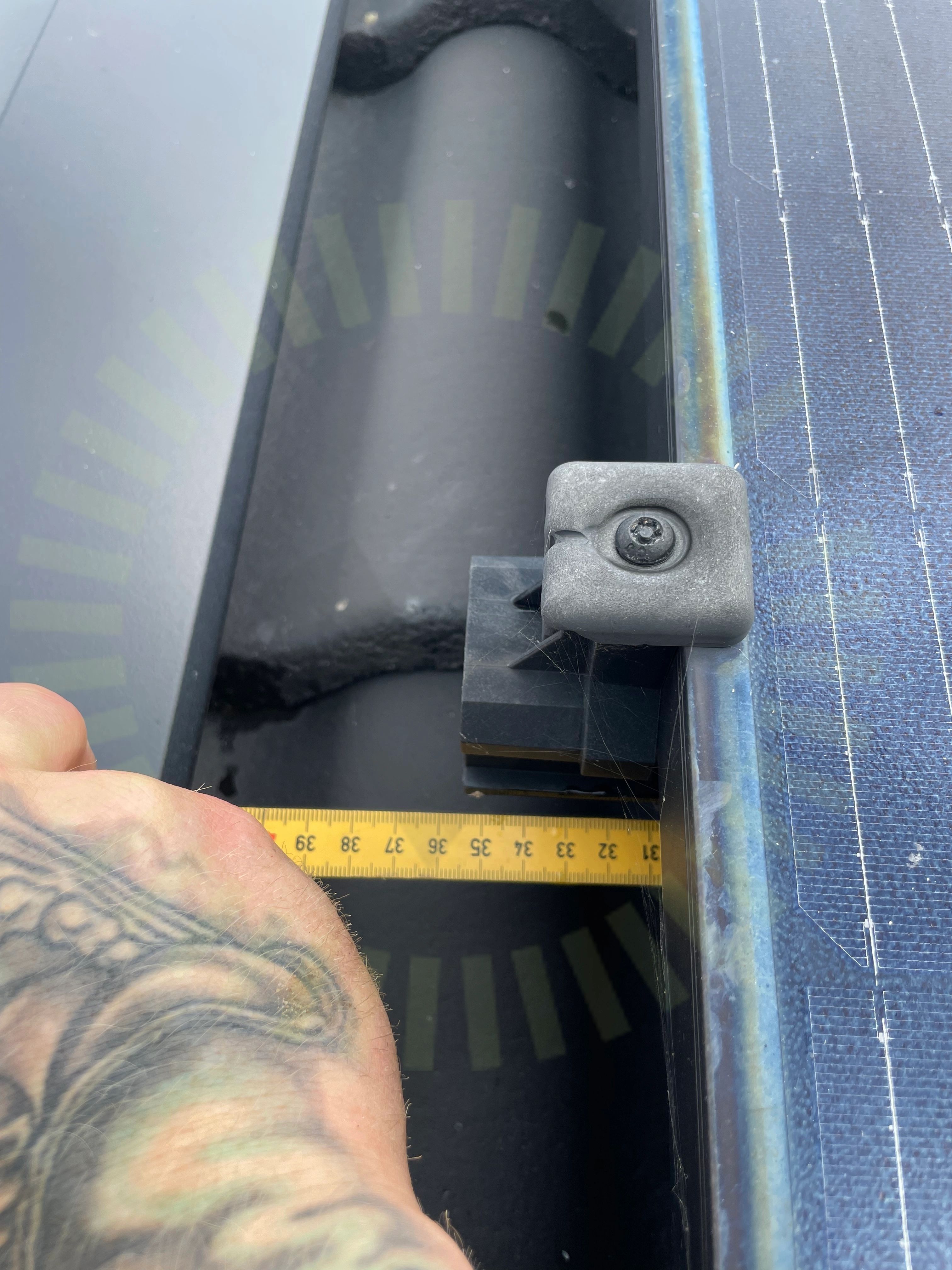

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Takgenomföring

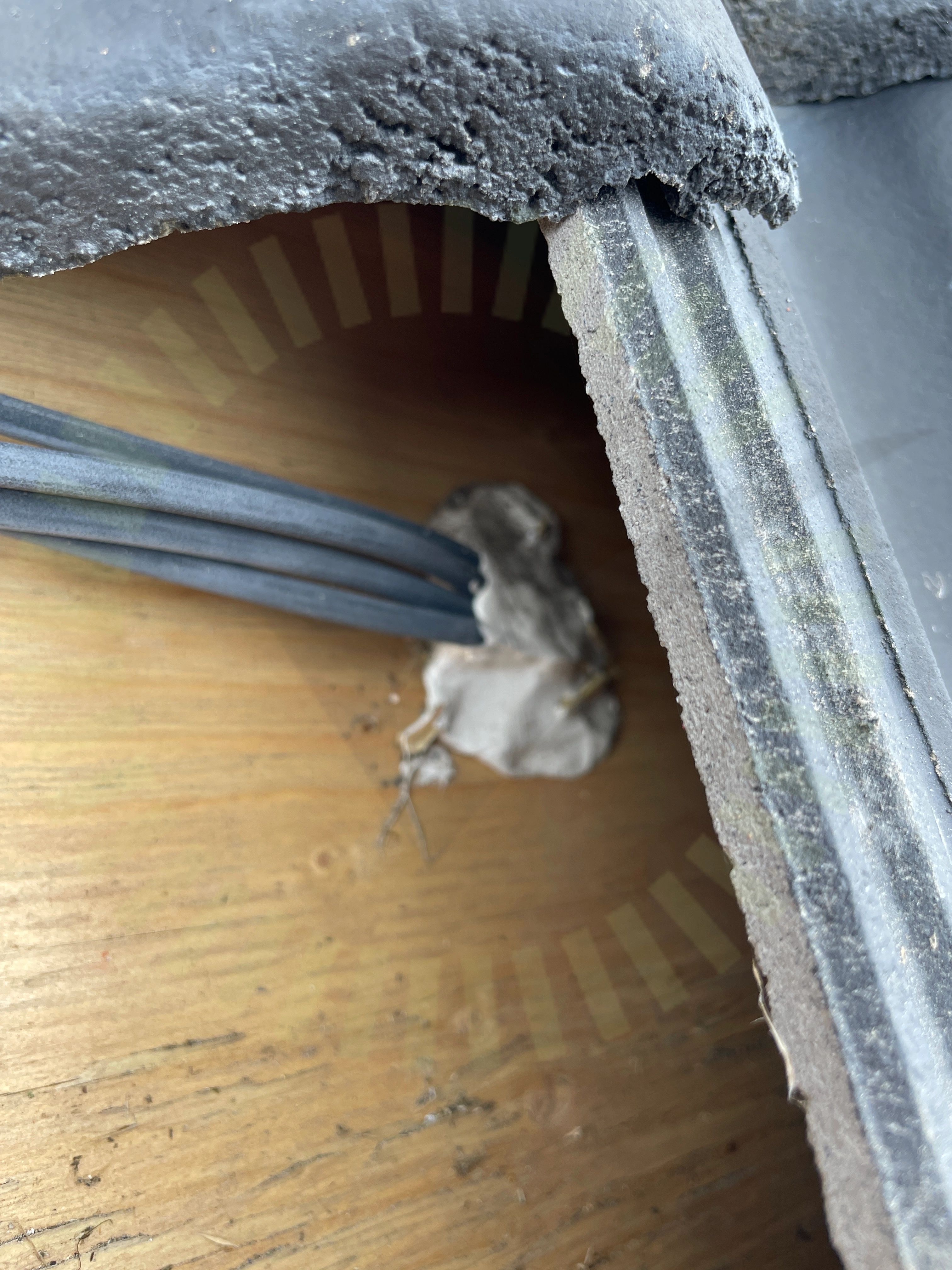

2.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Kablage, + och -, ligger utan skydd i genomföringen.

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Longi: LR4-60HPB 345-375M

Anmärkningar

4/16
Klämmornas placering

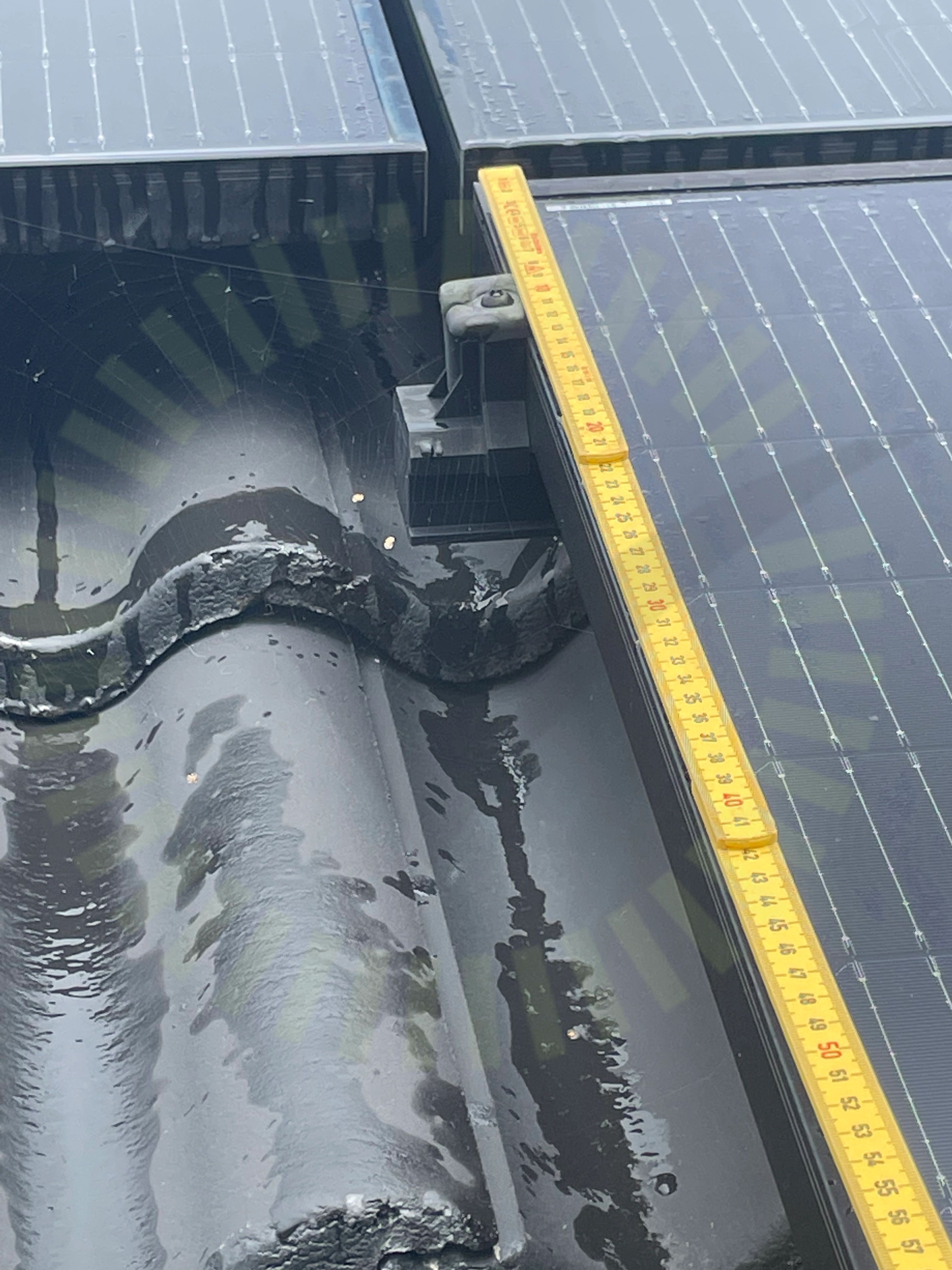

3.1 Klämmornas placering

Inte godkänd

Klämmor inte monterade inom tillverkarens anvisningar. Underlag för använd klämmzon behövs.

Installation Manual for LONGi Solar PV Modules, V15, Sida 15-16
Förbindelse av kontakter

3.2 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526
Kopplingslåda

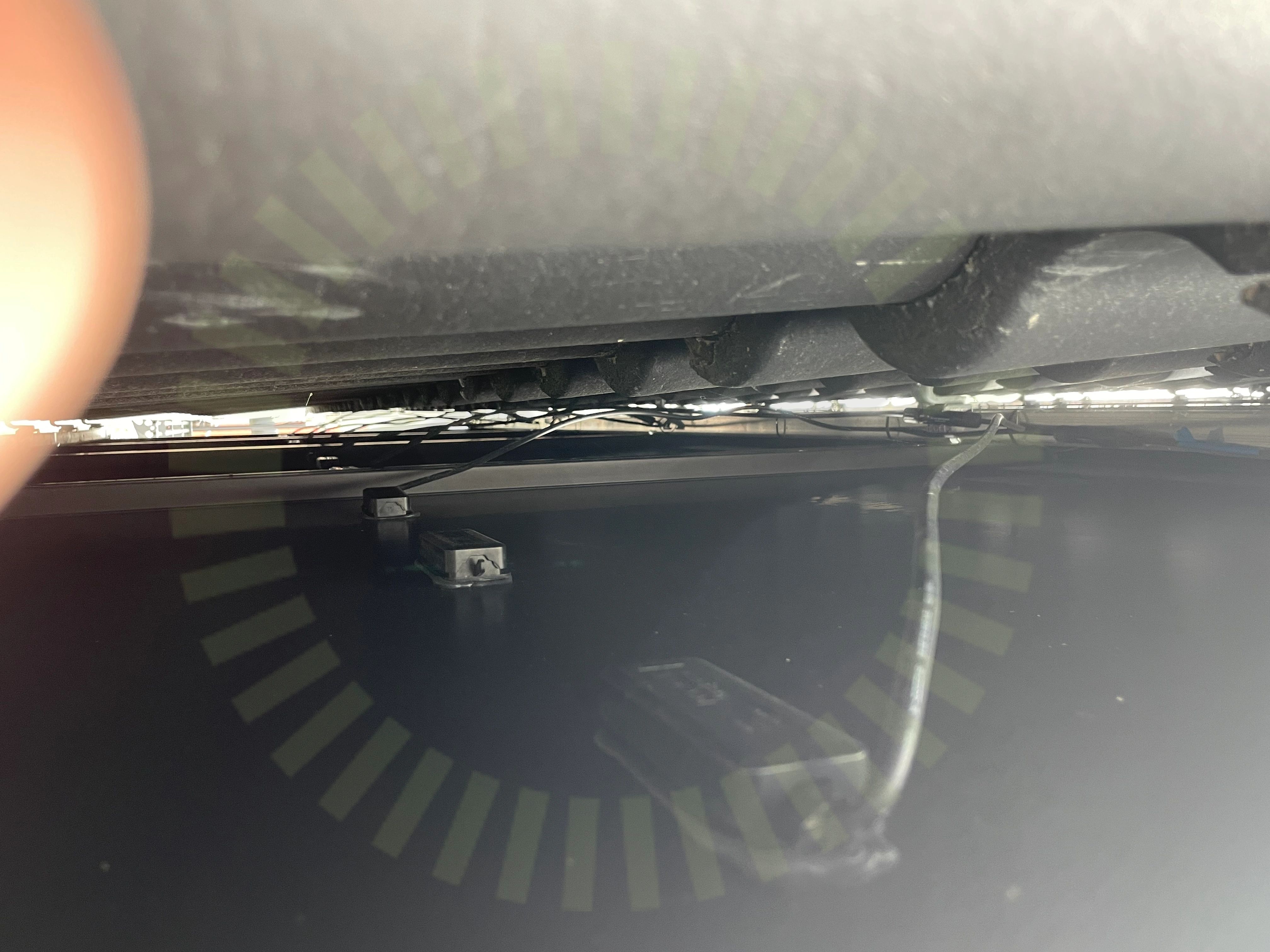

3.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Stress på kontakter

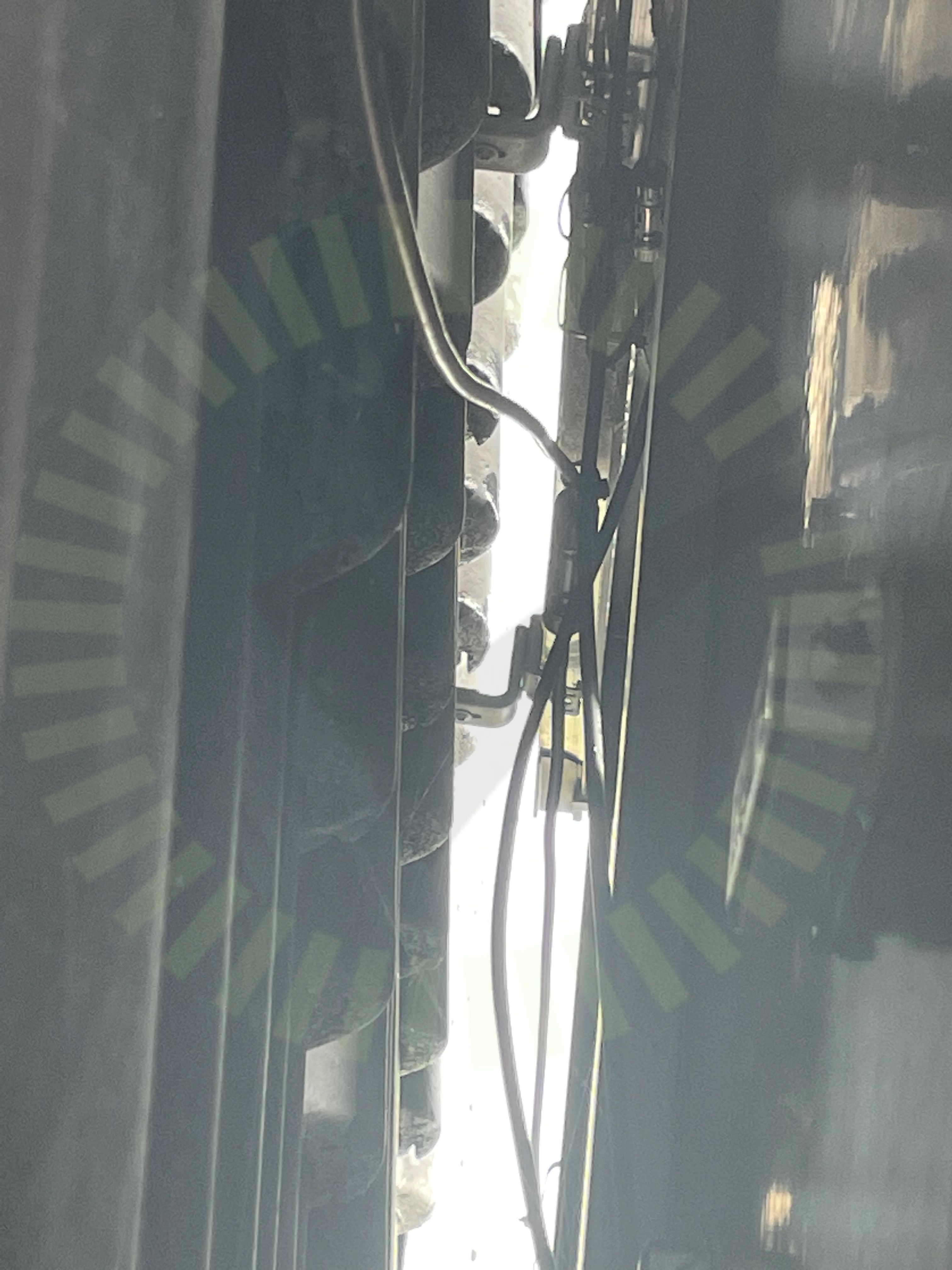

3.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

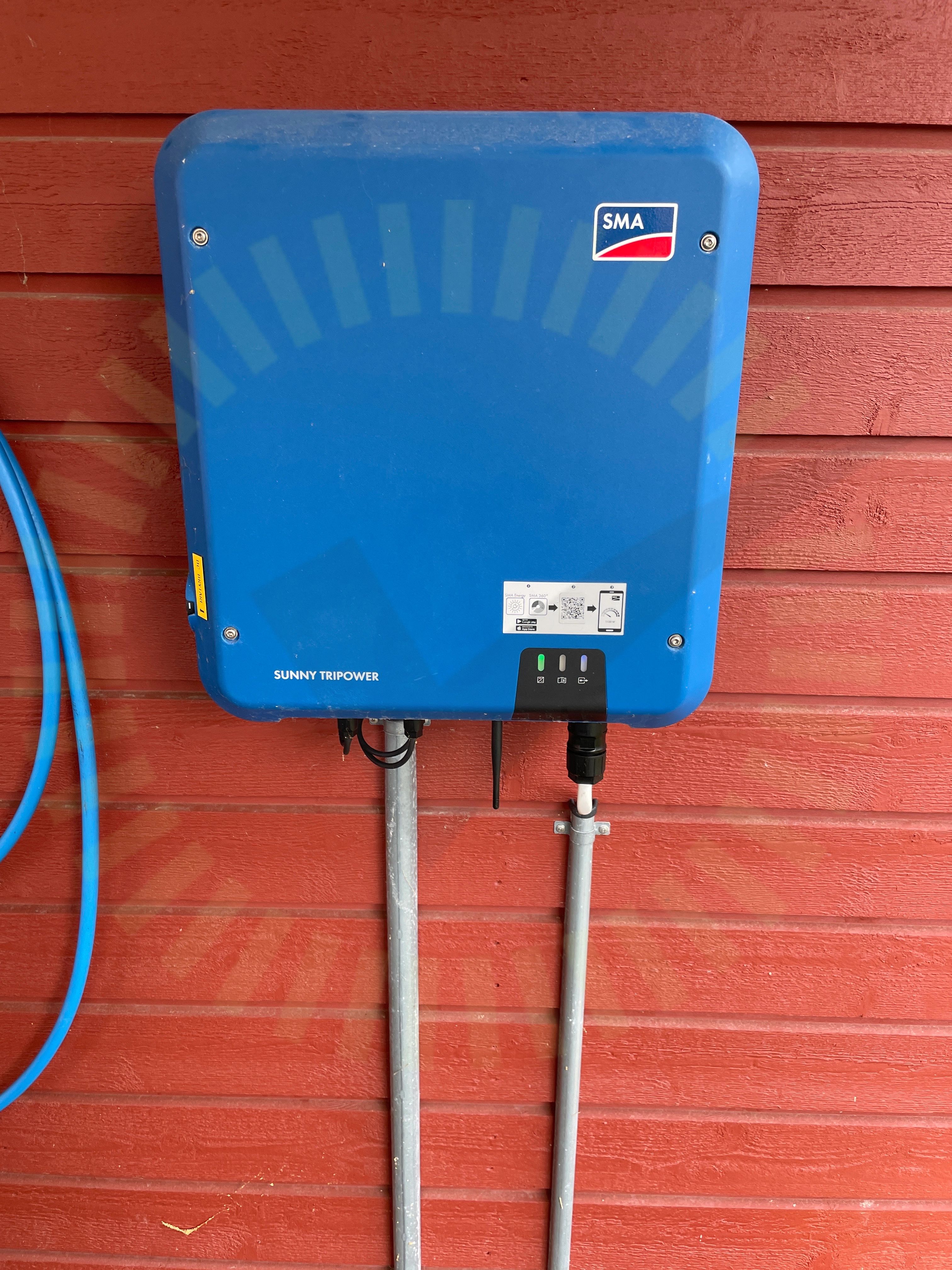

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/28

5.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

Godkända kontrollpunkter

26/28
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDirekt solljusFastsäkring av produktHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningNärliggande materialSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVinkelVäderbeständigt material

Ej tillgängligt vid besiktning

1/28
Strängdesign
