Besiktningsrapport
9.7
Installation genom
Sesol
Datum
24 februari 2025
Ort
Södra Sandby, Skåne län
Identifiering
Batteri PE
95% godkända
5% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT-20
Batteri
SunGrow: SBR(XXX)
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/17

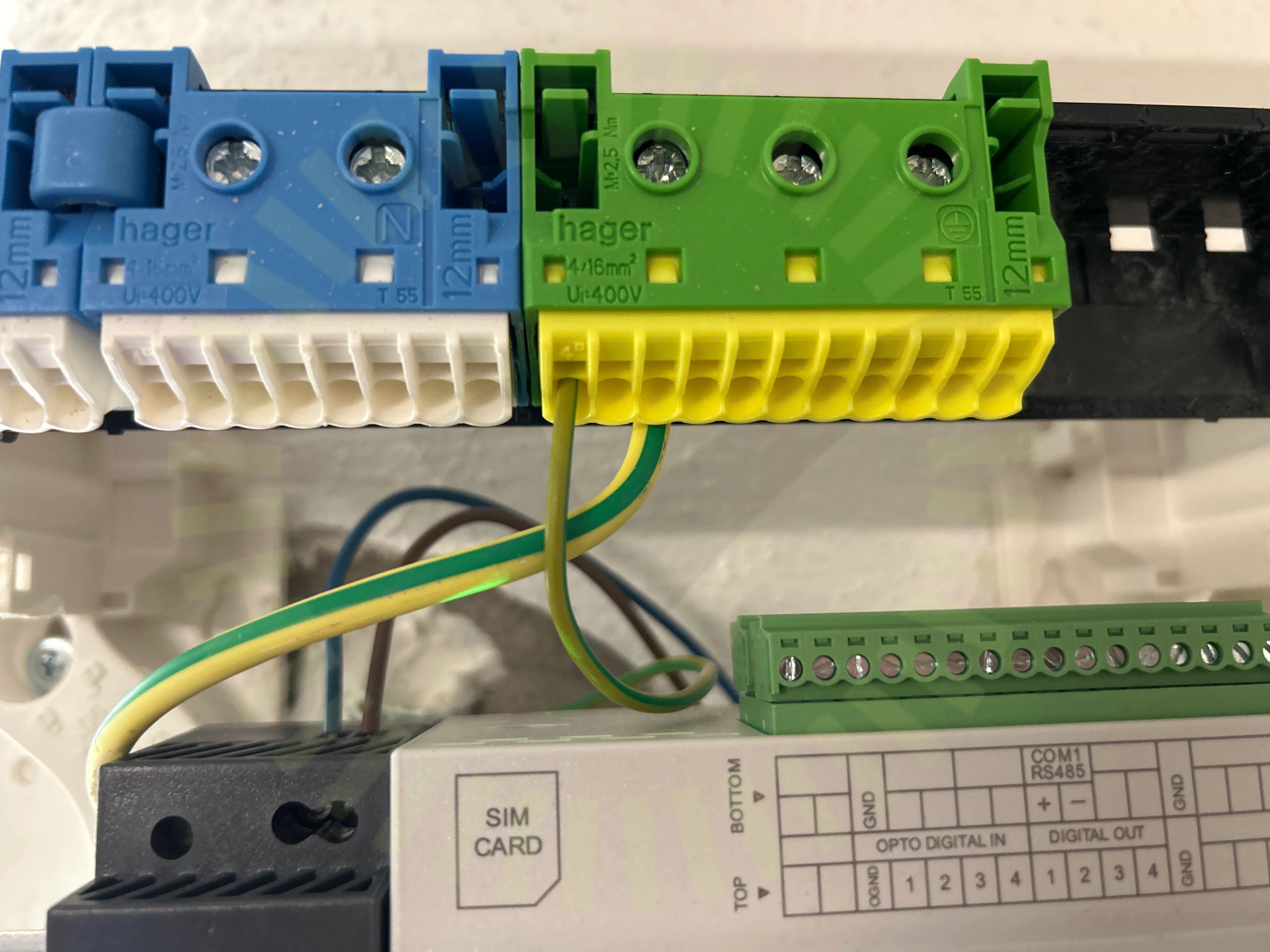

1.1 Batteri PE
Inte godkänd
Jord från matning till UC för checkwatt är klenare än vad batteriets jordanslutning kräver.
SBR064-256-UEN-Ver19-202302, Sida 17 och 26
Godkända kontrollpunkter
16/17
Avstånd till växelriktare
Batterimodul
Combiner box
DC anslutning
Fastsäkring av produkt
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4
2.1 Varning för likspänning
Inte godkänd
Varning för likspänning saknas vid batteri.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
1/36
3.1 Identifiering
Inte godkänd
Säkring i ny central saknar märkning och det är inte tydligt vad den är till för.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
35/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
