Besiktningsrapport
9.0
Installation av
Sesol
Datum
16 maj 2023
Ort
Annelöv, Skåne län
Klämmor rätt förläggning
Skenskarv
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Plåttak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Batteri
Godkända kontrollpunkter
12/12
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Kablage
Kontakter
Rakt stående
Skador
Smart Power Sensor
Utrymme
Väderskydd
Tak 1, Longi: LR5-54HPB 390-410M
Godkända kontrollpunkter
14/15
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kopplingslåda
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
1/15
Strängförläggning
Tak 1, Weland Stål: Plåttak
Anmärkningar
2/18
4.1 Skenskarv
Inte godkänd
Skenskarv ej utförd enligt tillverkarens anvisningar

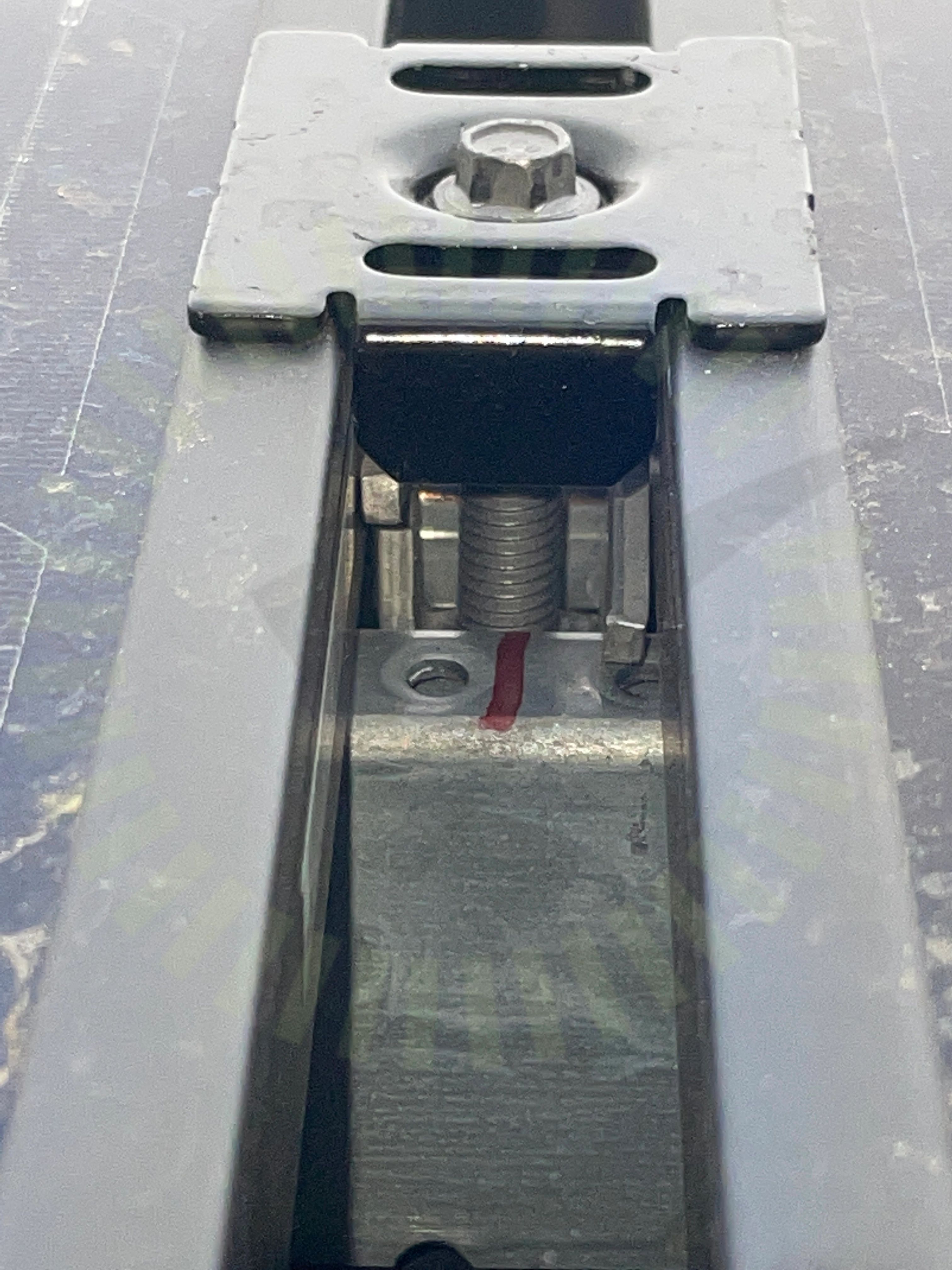

4.2 Klämmor rätt förläggning
Inte godkänd
Mittfäste ej monterat korrekt. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
16/18
Använd skruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Infästning skena
Kabeldragning mellan takytor
Kabeluppfästning
Mittklämmor
Mittklämma skruv
Placering
Skador
Snö- och Vindlastberäkning
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
33/33
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kontakter
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
