Besiktningsrapport

9.2

Installation genom

GuldSolByggen

Datum

25 april 2024

Ort

Värmdö, Stockholms län

Kabeluppfästning

Fastsäkring av produkt

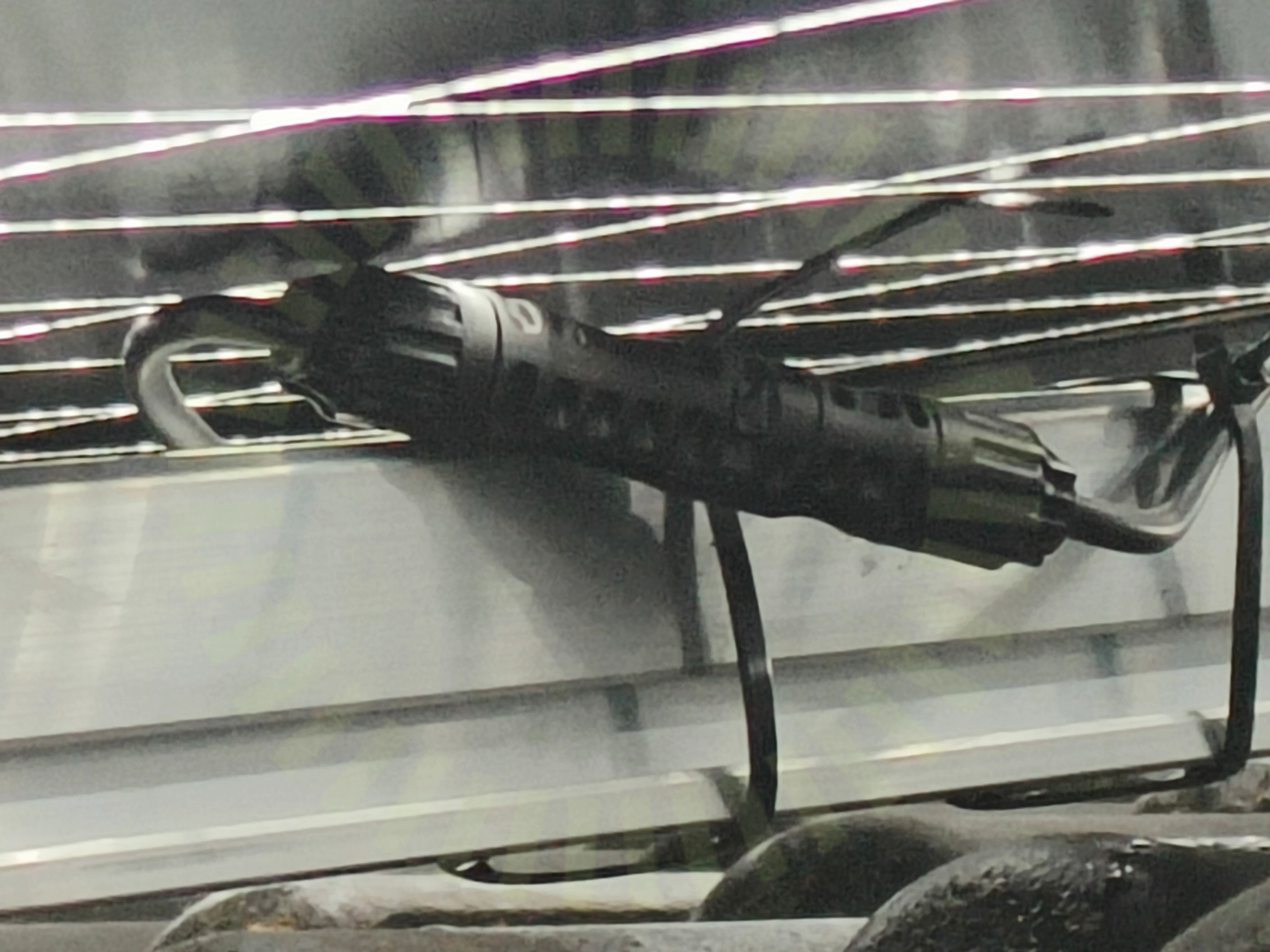

Panelkablagets böjradie

+ 4

92% godkända8% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus

BatteriBYD: HVS Battery-Box Premium (5.1-12.8)

TillbehörUndercentral

TillbehörEnwitec: Switchover boxes for Fronius Energy Package

Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

BYD: HVS Battery-Box Premium (5.1-12.8)

Anmärkningar

3/13

2.1 Batteri PE

Inte godkänd

Jordkabel är fel färg

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 25-26

2.2 Fastsäkring av produkt

Inte godkänd

Styrmodulen är inte fastsäkrad.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 17, 20

2.3 Väderskydd

Överenskommelse

Batteriet är inte väderskyddat. Kund och leverantör har kommit överens om placeringen.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 17

Godkända kontrollpunkter

10/13

Bakomliggande materialDC anslutning Förläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymme

Denim: U N3 XXX BBG 108H

Anmärkningar

3/15

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida. Kontakt ligger klämd mellan panel och skena.

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

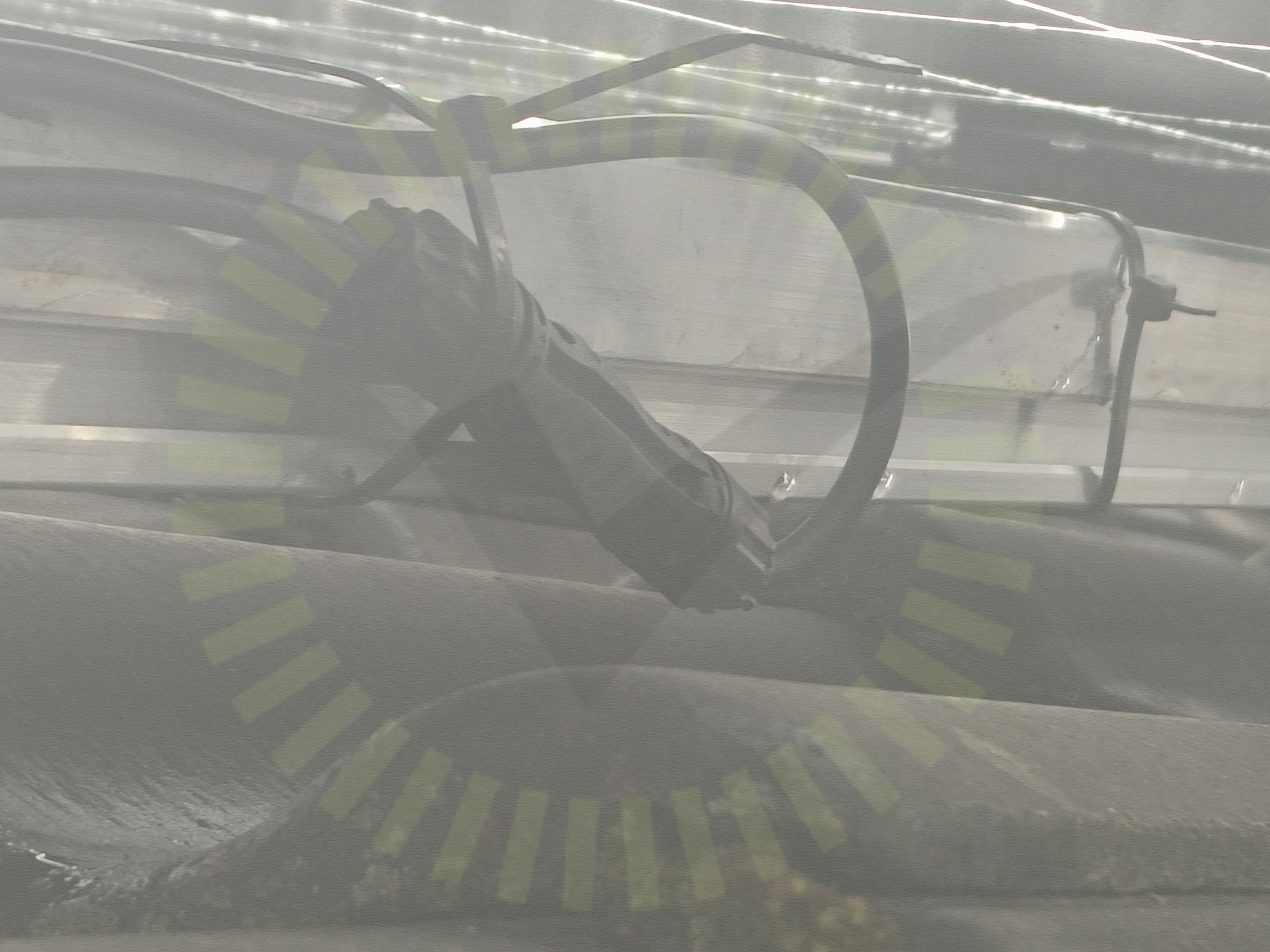

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Skarp böj på kabel där kablage kommer ur kontakt.

Installation manual Denim V.Feb-2024-1, Sida 13

Godkända kontrollpunkter

12/15

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Enwitec: Switchover boxes for Fronius Energy Package

Anmärkningar

1/7

4.1 Jordspett

Inte godkänd

Finns jordspett men mätning var undermålig, installatör ska sätta ett extra jordspett.

Godkända kontrollpunkter

6/7

Anslutning till centralAnslutning till växelriktareAvstånd närliggande objektFastsäkring av produktPlaceringVäderskydd

Fronius: Symo GEN24 6.0-10.0 Plus

Anmärkningar

1/40

5.1 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

38/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

DC Kontakter

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

2/23

7.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

7.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning. Finns lastberäkning för ena taket som stämmer, den andra har fel layout. Installatör säger att beräkningsprogrammet inte godkänner layout.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/23

Blandning av takkrokarDC kabel förläggningDistansplatta takkrokFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
