Besiktningsrapport
9.3
Installation genom
GuldSolByggen
Datum
25 april 2024
Ort
Värmdö, Stockholms län
Fastsäkring av produkt
Batteri PE
Genomföringar
Väderskydd
94% godkända
6% ej godkända
Om installationen
Växelriktare
Fronius: Symo GEN24 6.0-10.0 Plus
Batteri
BYD: HVS Battery-Box Premium (5.1-12.8)
Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
3/13

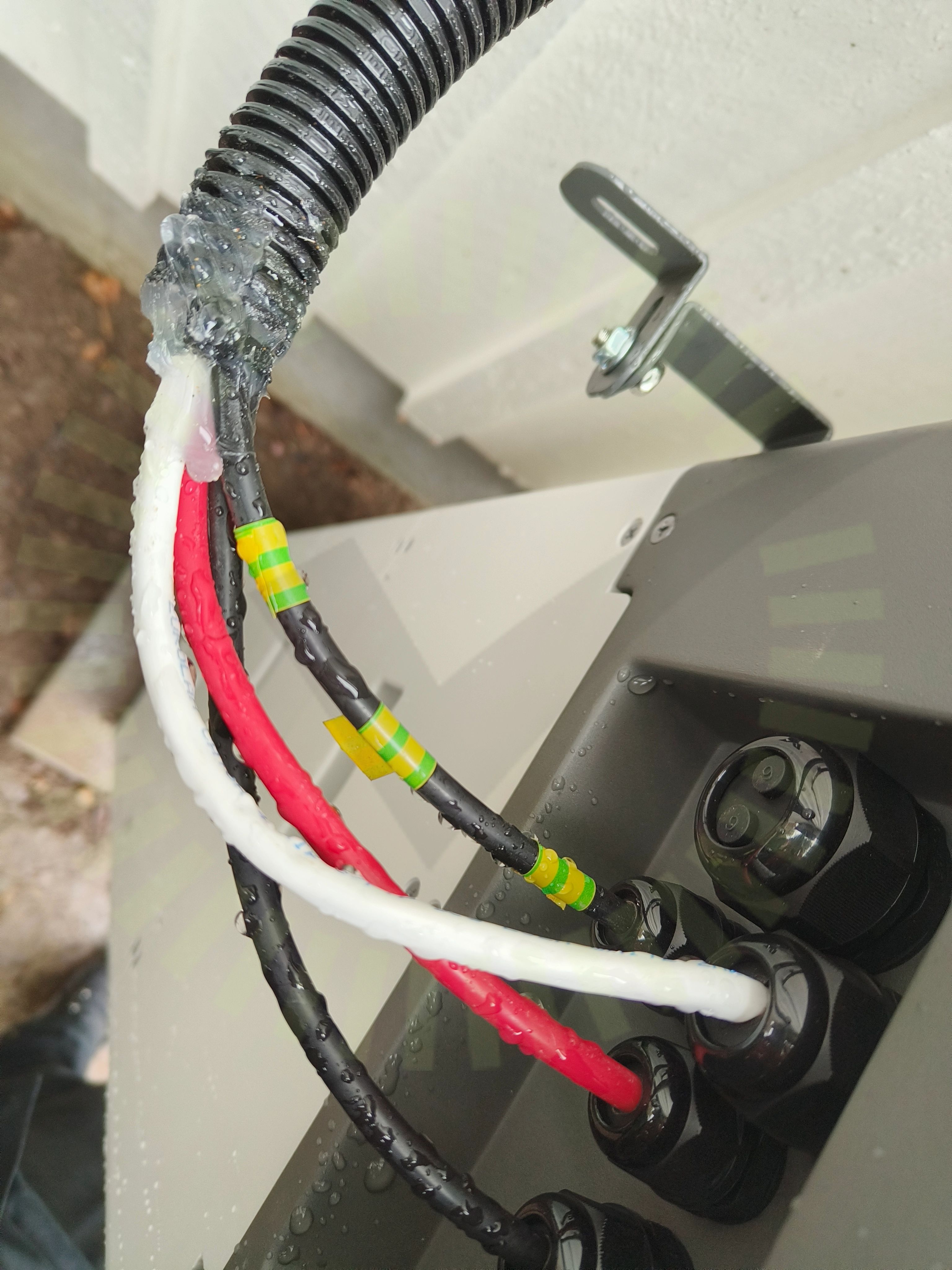

1.1 Batteri PE
Inte godkänd
Jordkabel är fel färg
Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 25-26
1.2 Fastsäkring av produkt
Inte godkänd
Styrmodulen är inte fastsäkrad.
Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 17, 20

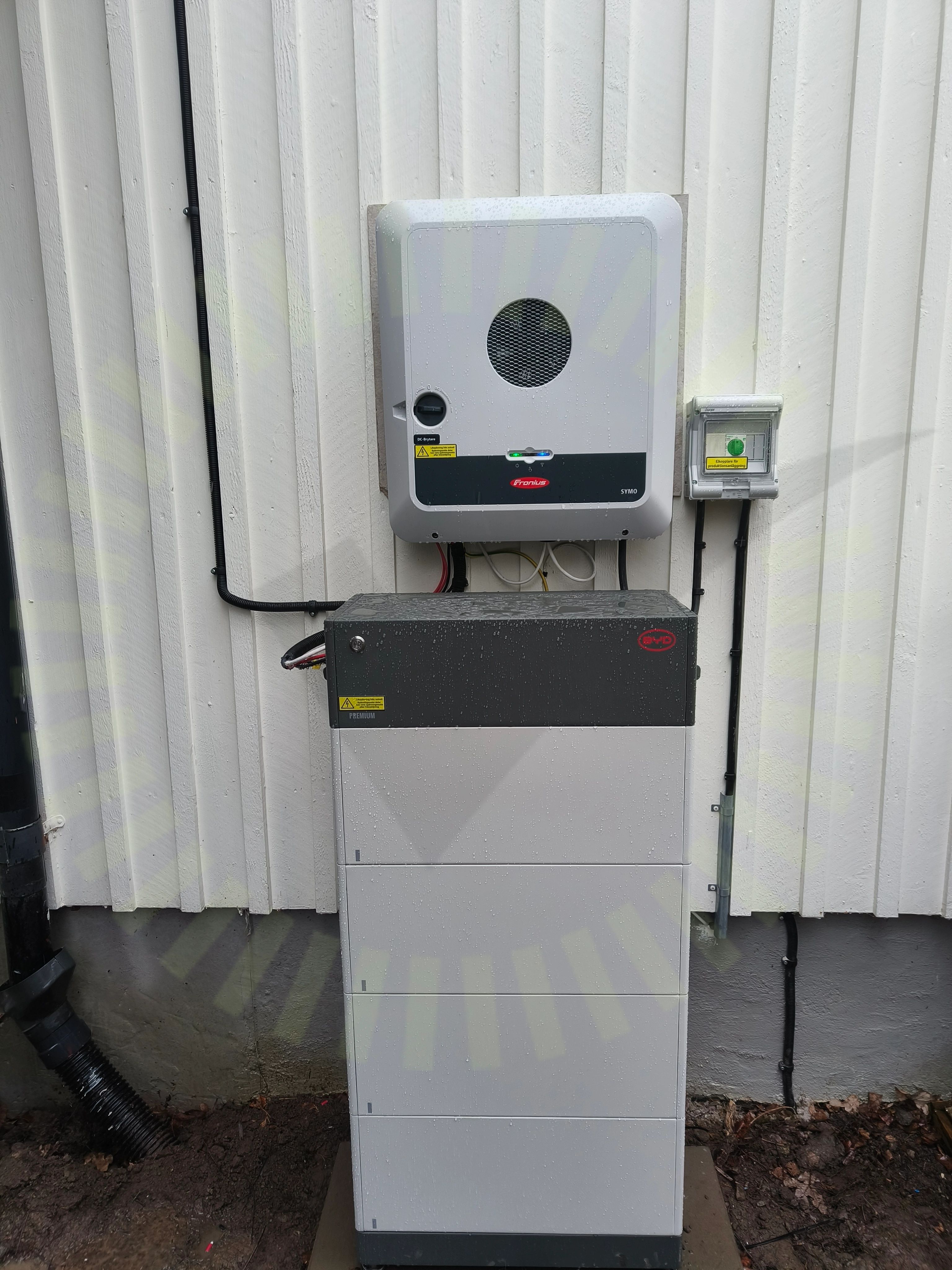

1.3 Väderskydd
Överenskommelse
Batteriet är inte väderskyddat. Kund och leverantör har kommit överens om placeringen.
Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 17
Godkända kontrollpunkter
10/13
Bakomliggande material
DC anslutning
Förläggning av moduler
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36

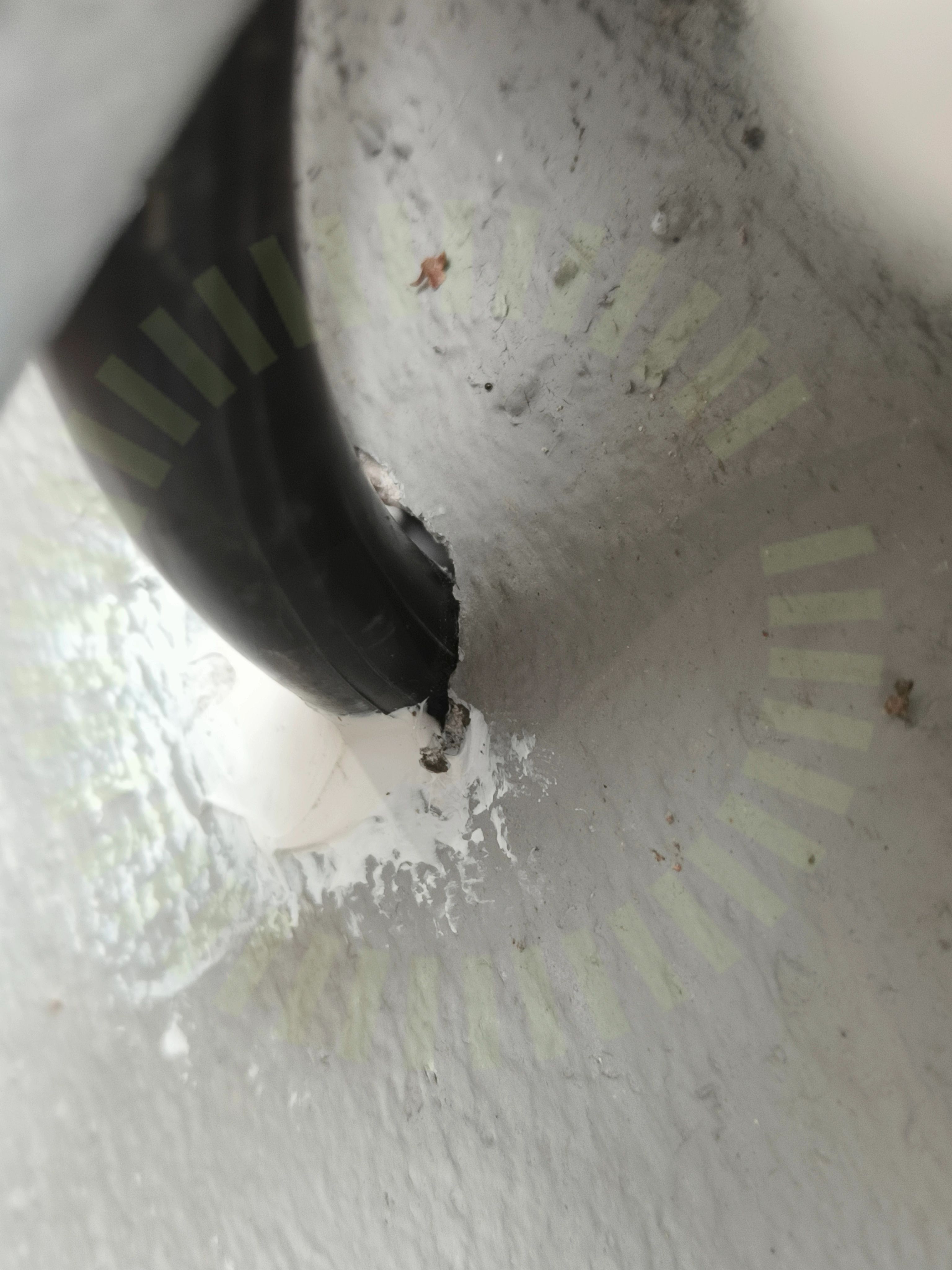

3.1 Genomföringar
Inte godkänd
Genomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
34/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36
DC Kontakter
