1.1 Mätprotokoll DC
Inte godkändMätprotokoll saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
9.4
Installation genom
Täta tak Energi
Datum
13 mars 2023
Ort
Lund, Skåne län
95% godkända5% ej godkända
Om installationen
PanelerRisen: RSM40-8-xxxMB
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/14
2.1 Avstånd
ÖverenskommelseBatteriet har inte rätt avstånd till omkringliggande material. Hylla placerad för nära batteri. (Kund har monterat hylla i efterhand)
Tillverkarens montageanvisningar
Godkända kontrollpunkter
13/14Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd
Tak 1, Risen: RSM40-8-xxxMB
Anmärkningar
2/18
3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
PV module installation and maintenance manual A1 2023 sida 26.

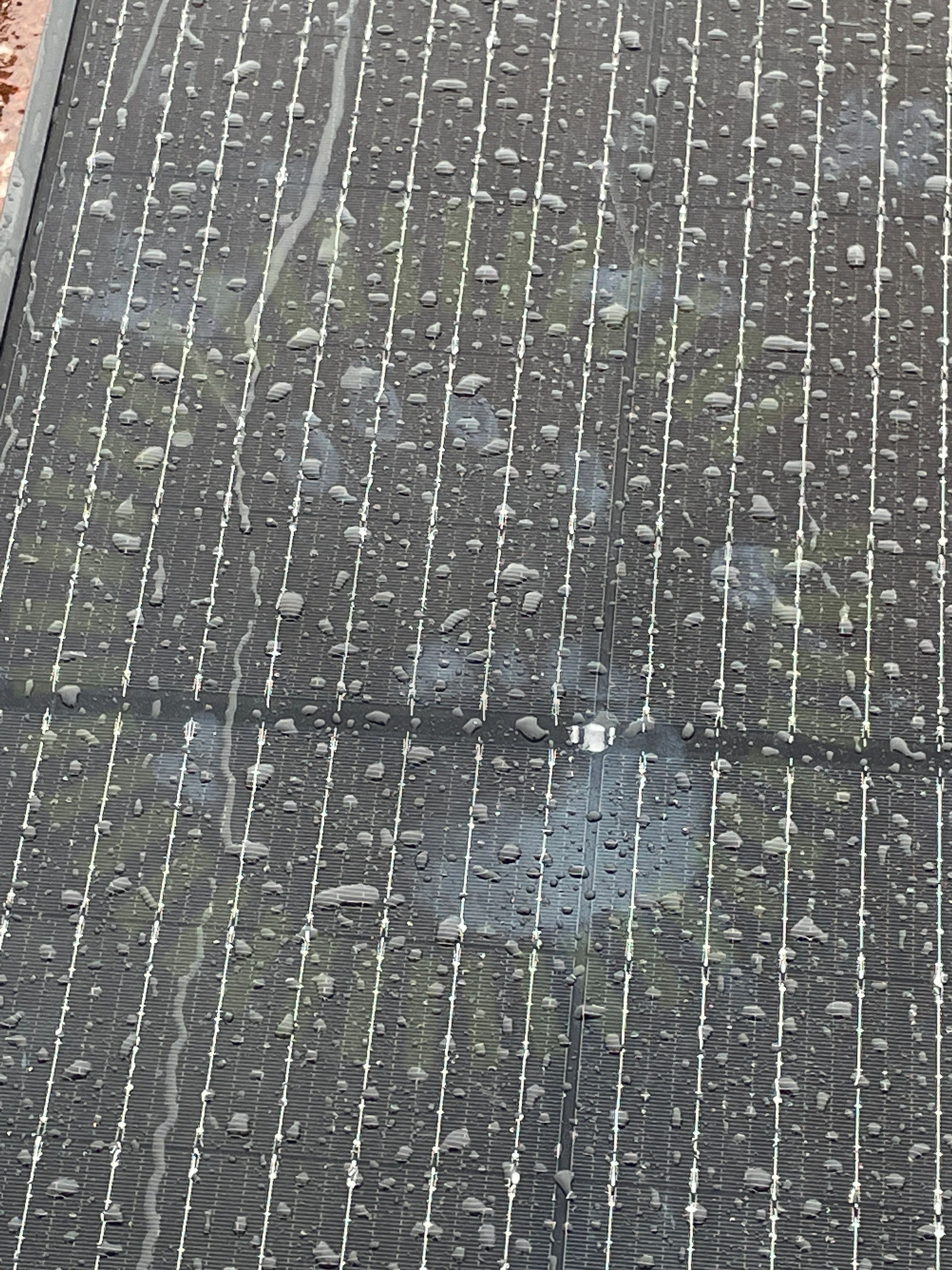

3.2 Punktbelastning
Inte godkändPanelernas framsida har utsatts för punktbelastning. Handavtryck syns
Godkända kontrollpunkter
16/18Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradeSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
2/22
4.1 Klämmor rätt förläggning
Inte godkändÄndfäste är inte monterade enligt tillverkarens anvisningar.
MA5111 Sid 1 (1) | Version 4 - 221117
4.2 Ändklämmor skena
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
19/22Främmande materialKabeluppfästningLäktinfästningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skruv
Ej tillgängligt vid besiktning
1/22Takgenomföring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
29/29AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterMärkningPlaceringSäkringsdimensionVentilation
