Besiktningsrapport

8.1

Installation genom

Otovo

Datum

9 november 2023

Ort

Ronneby, Blekinge län

Skenans utstick för klämma

Klämmornas placering

Urtag panna

+ 9

80% godkända20% ej godkända

Om installationen

PanelerSunTech: STPXXXS - B60/Wnh

MontagesystemESDEC Lutande Panntak

VäxelriktareFronius: SYMO 7.0-3-M

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

9/11

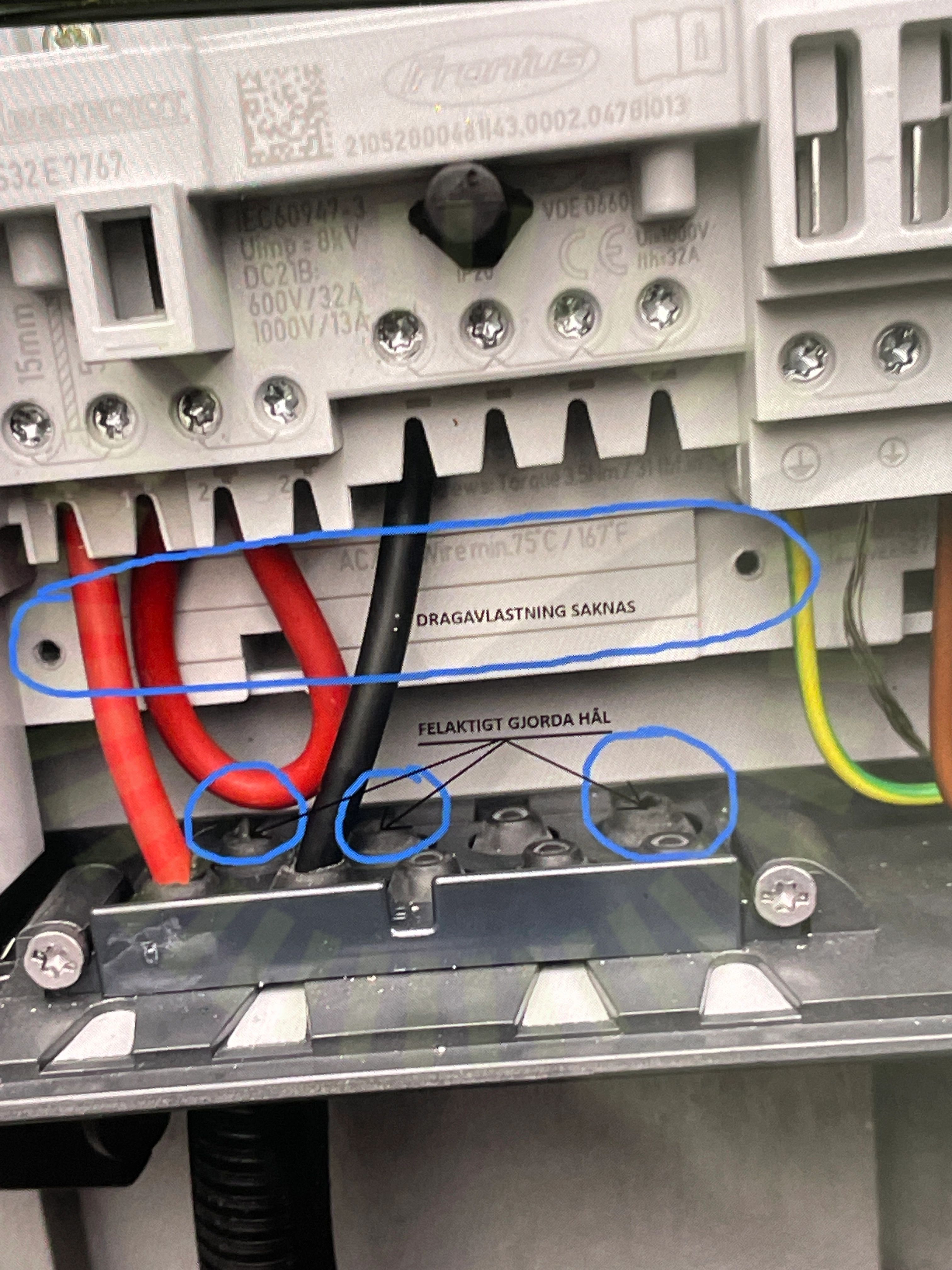

1.1 Beröringsskydd

Kundkommentar

Där DC kablar förut gick in är ej tätat. Kund anser att beröringsskyddet ej är säkerställt. Uppfyller i dagsläget IP2X för beröringsskydd.

1.2 Estetiskt montage

Kundkommentar

Kunden har synpunkter på att elmaterial såsom kapsling, växerlriktare och DC kopplingslåda inte följer en linje i antingen över- eller underkant.

1.3 Mjukvara och konfigurering

Kundkommentar

Kund menar att en usb sticka saknades vid leverans så programvaruuppdatering ej har kunnat ske. Konfigurering utfördes ej av installatör utan det har kund gjort själv via Fronius support. Kan ej heller uppdatera appen.

1.4 Obehörig personal

Kundkommentar

Enligt kund var installatörerna inte yrkesmän och har brutit förseglingen in till växelriktaren. Är orolig för att garantin är förbrukad.

1.5 Växelriktarens mätvärden och larm

Kundkommentar

Kund får inga larm på höga spänningsvärden. Uppmätta värden är inte tillåtna. Kund misstänker att växelriktaren är felaktig avseende mätvärden. Kund har video som visar att producerad, uppmätt effekt hoppar kraftigt.

1.6 Projektering som styrker vald storlek på växelriktaren

Rekommendation

Både antal paneler och storlek på växelriktare har skiftat sedan ursprunglig affär. Kund önskar projekteringsunderlag från Fronius beräkningsprogram som styrker att vald växelriktare är lämplig till aktuell installation avseende panelernas antal, elektriska förutsättningar och solinstrålning.

1.7 Avtal

Inte godkänd

Avtalad panel Futura sun är utbytt mon Suntech utan medgivande från kunden.

Avtal

1.8 Förskruvningar på ovansidan DC brytare

Inte godkänd

Dragavlastning saknas i DC kopplingslåda.

1.9 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängen saknas.

Godkända kontrollpunkter

2/11

SträngschemaSäkerhetsavstånd

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Villa, ESDEC Lutande Panntak

Anmärkningar

7/22

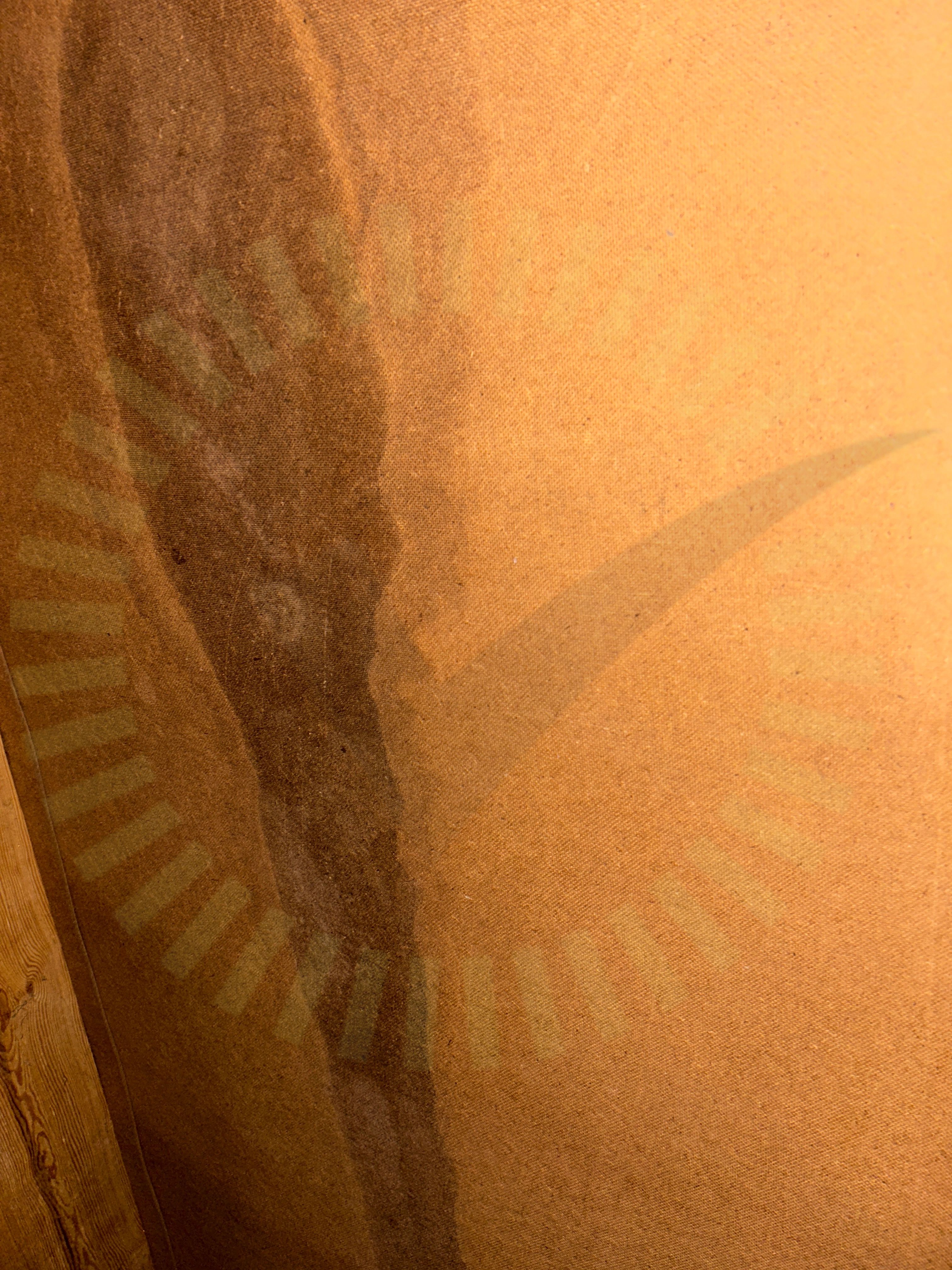

3.1 Fuktgenomslag masonite

Inte godkänd

Masoniten tydligt fuktpåverkad. Huset statusbesiktades 2022 med referensbild utan fuktpåverkan.

3.2 Takkrokarnas CC

Rekommendation

Det är fler infästningar än vad som anges i lastberäkningen. Enligt beskrivning i montageanvisningar från ESDEC rekommenderas det att man inte ska lägga till delar då det kan försämra konstruktionen.

ESDEC montageanvisningar, under punkt 2: Allmänna installationsvillkor

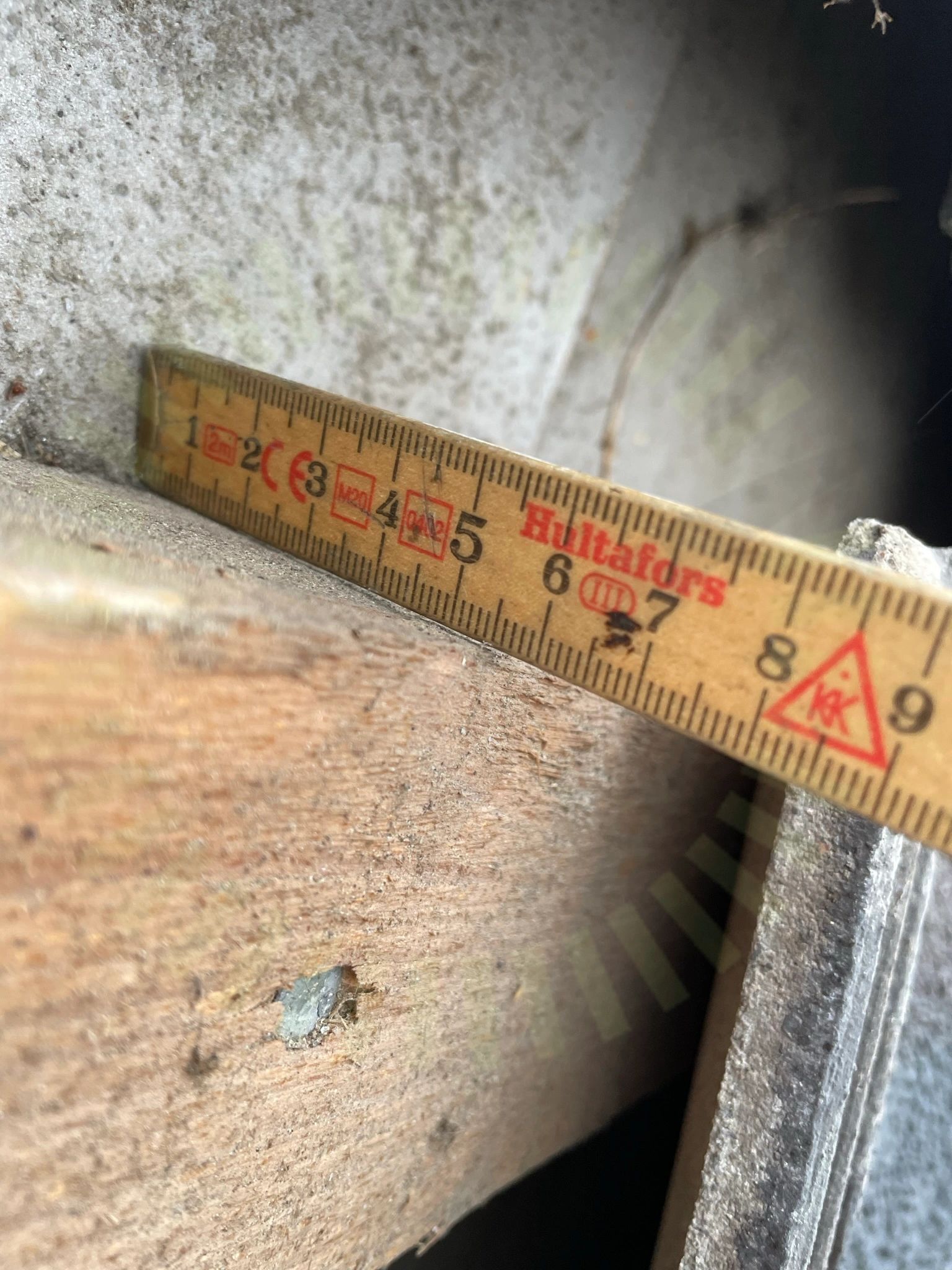

3.3 Läktinfästning

Inte godkänd

Läkt och takpanna är tjockare än krokens maximala justering.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

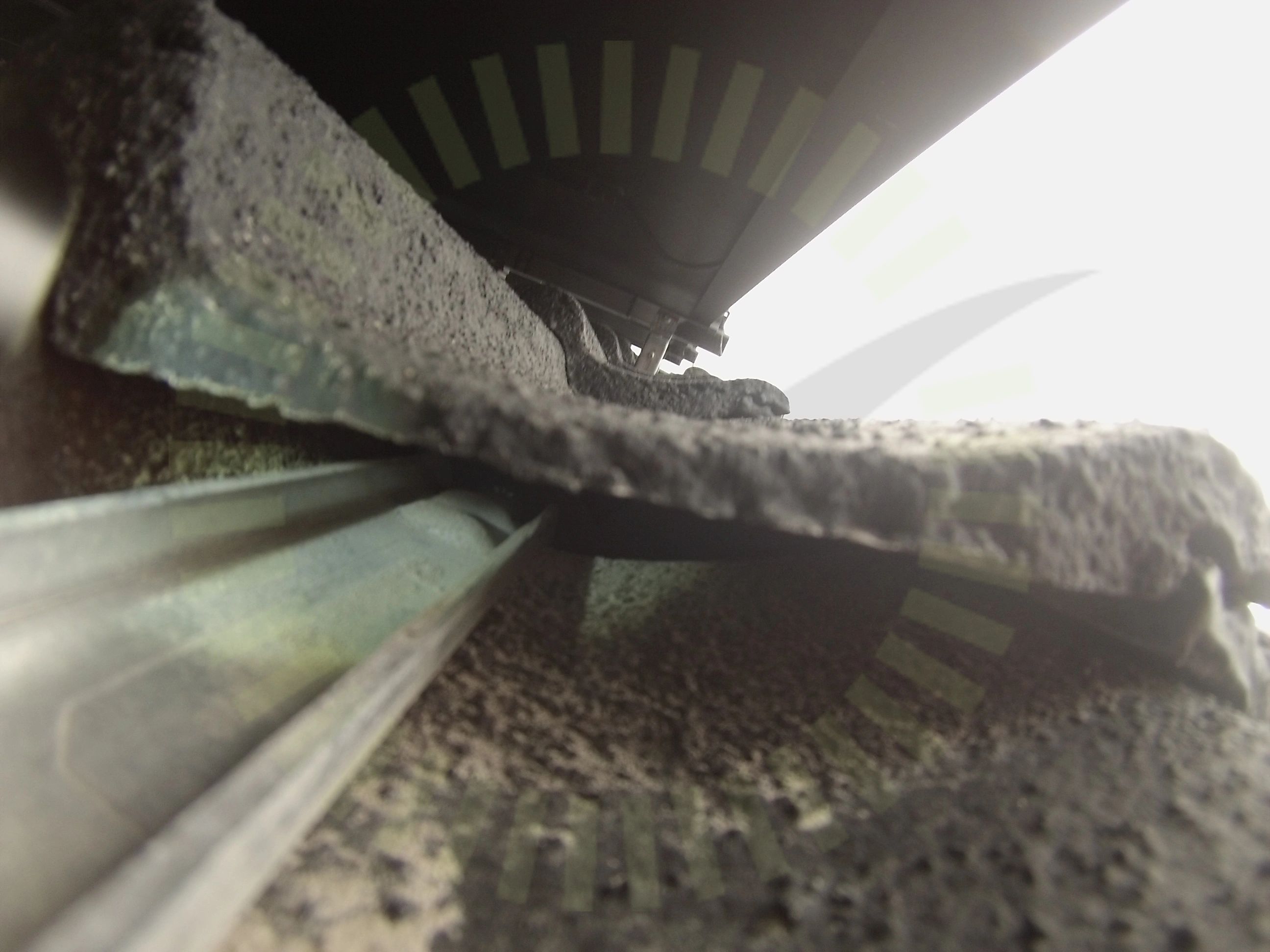

3.4 Underliggande takpanna

Inte godkänd

Kroken ligger snett och punktbelastar pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

3.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

3.6 Snö- och Vindlastberäkning

Inte godkänd

Skenor ej placerade enligt snö och vindlastberäkning.

Tillverkarens montageanvisningar

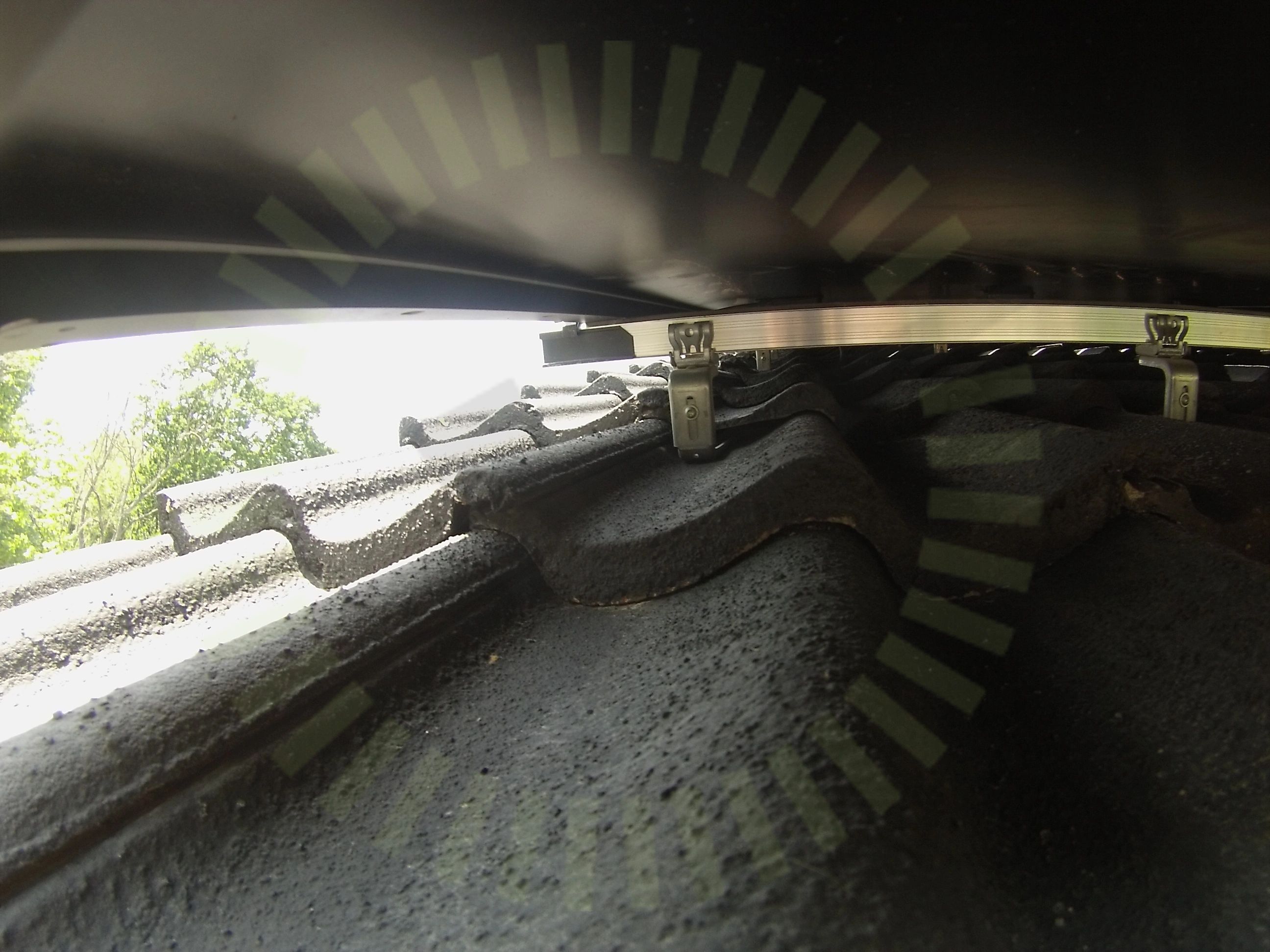

3.7 Urtag panna

Inte godkänd

Bibehållen täthet ska eftersträvas vid urkapning runt fästen.

AMA HUS 21 (JUC.1/JUE.1)

Godkända kontrollpunkter

15/22

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaMittklämmorPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTakkrokens höjdjusteringVäderbeständigt material

Villa, SunTech: STPXXXS - B60/Wnh

Anmärkningar

6/16

4.1 Avstånd till hav

Inte godkänd

Panelerna är monterade inom 500 m från hav. Tillverkaren anvisar skyddsåtgärder.

SunTech: Installation-Manual GLOBAL 2023-01-01, Sida 4. SunTech: Near coast installation manual 2021.01.01, Sida 2-3

4.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

SunTech: Installation-Manual GLOBAL 2023-01-01, Sida 5

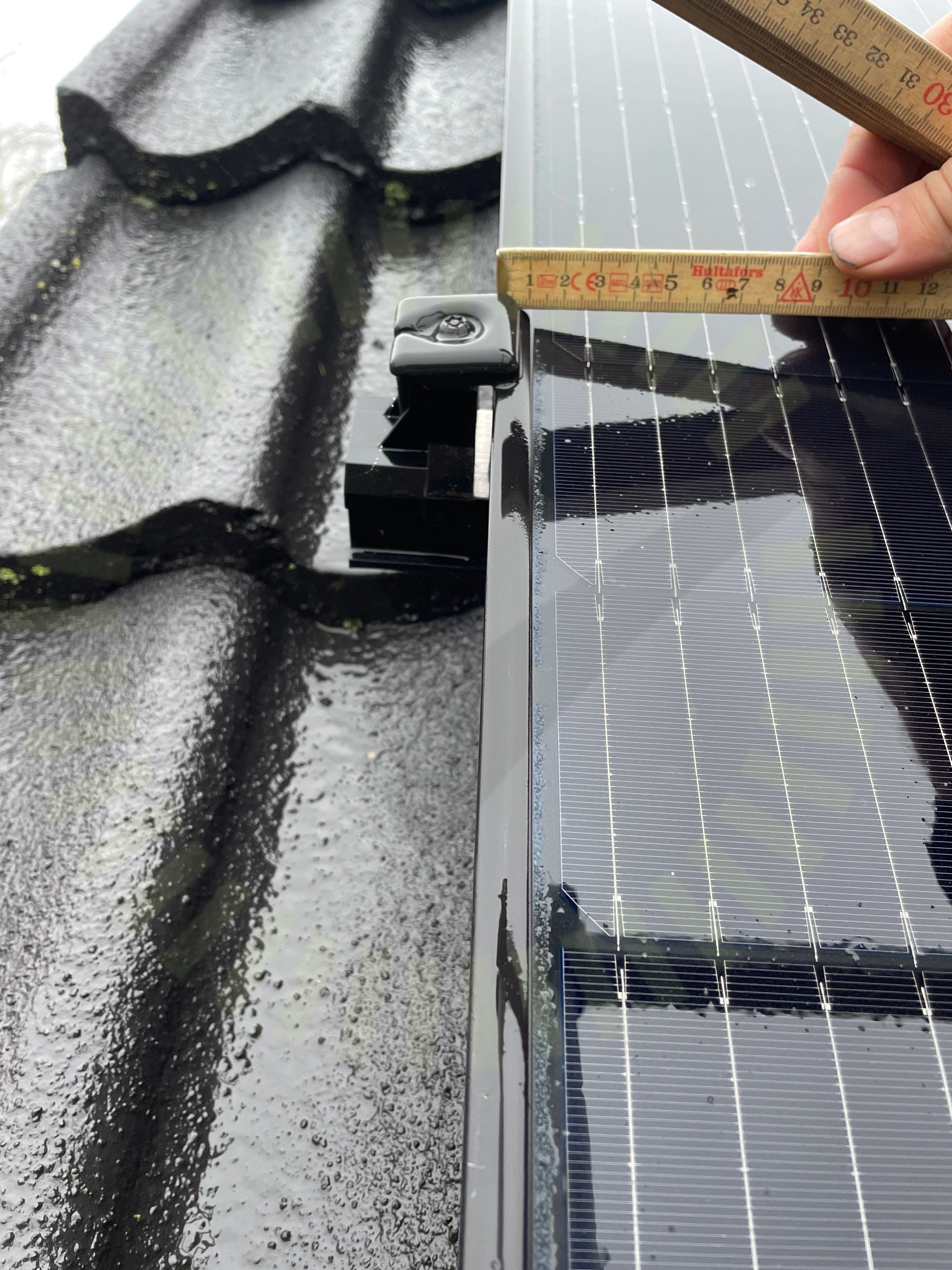

4.3 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

SunTech: Installation-Manual GLOBAL 2023-01-01, Sida 5

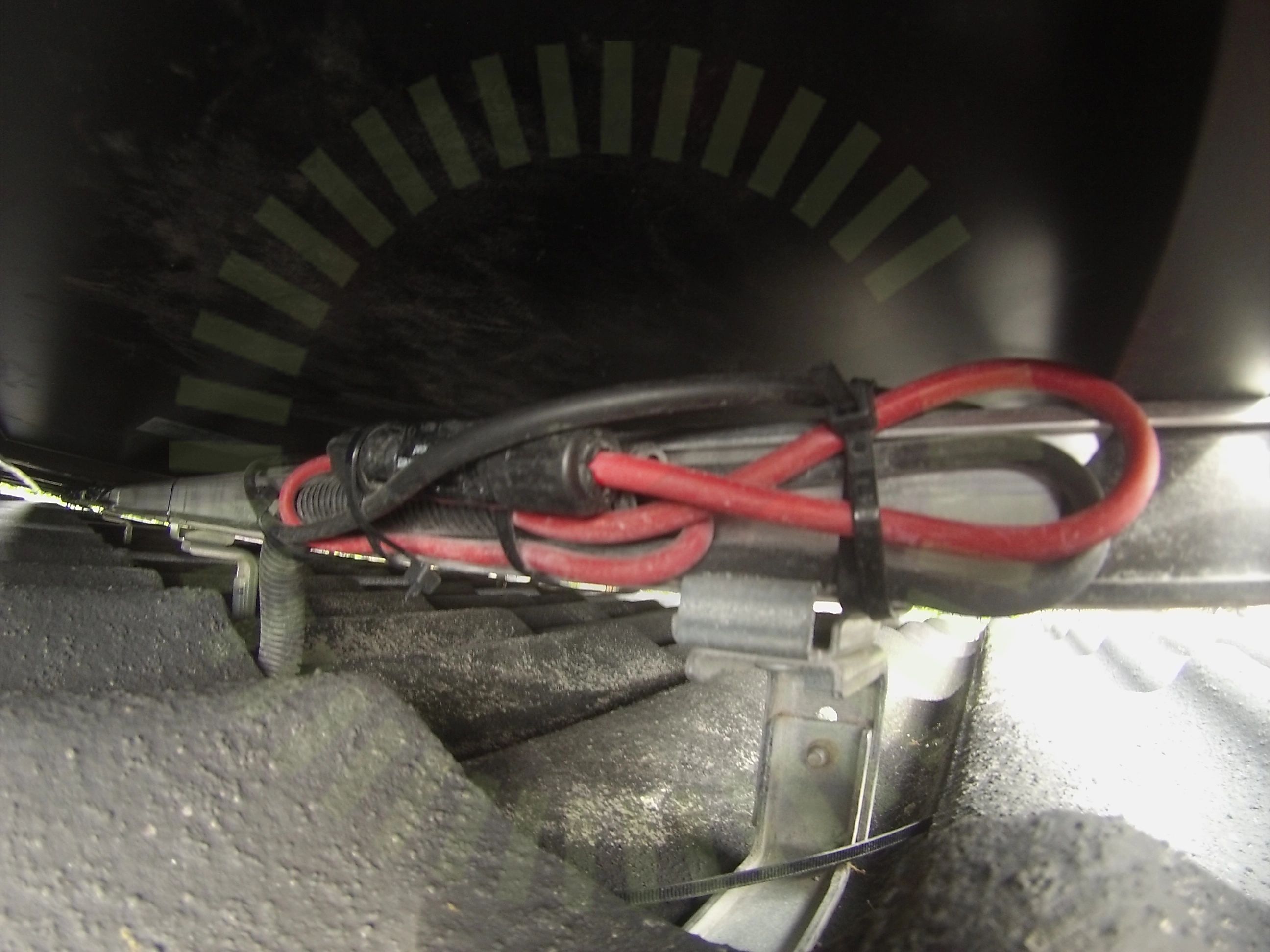

4.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

4.5 Panelkablaget generell böjradie

Inte godkänd

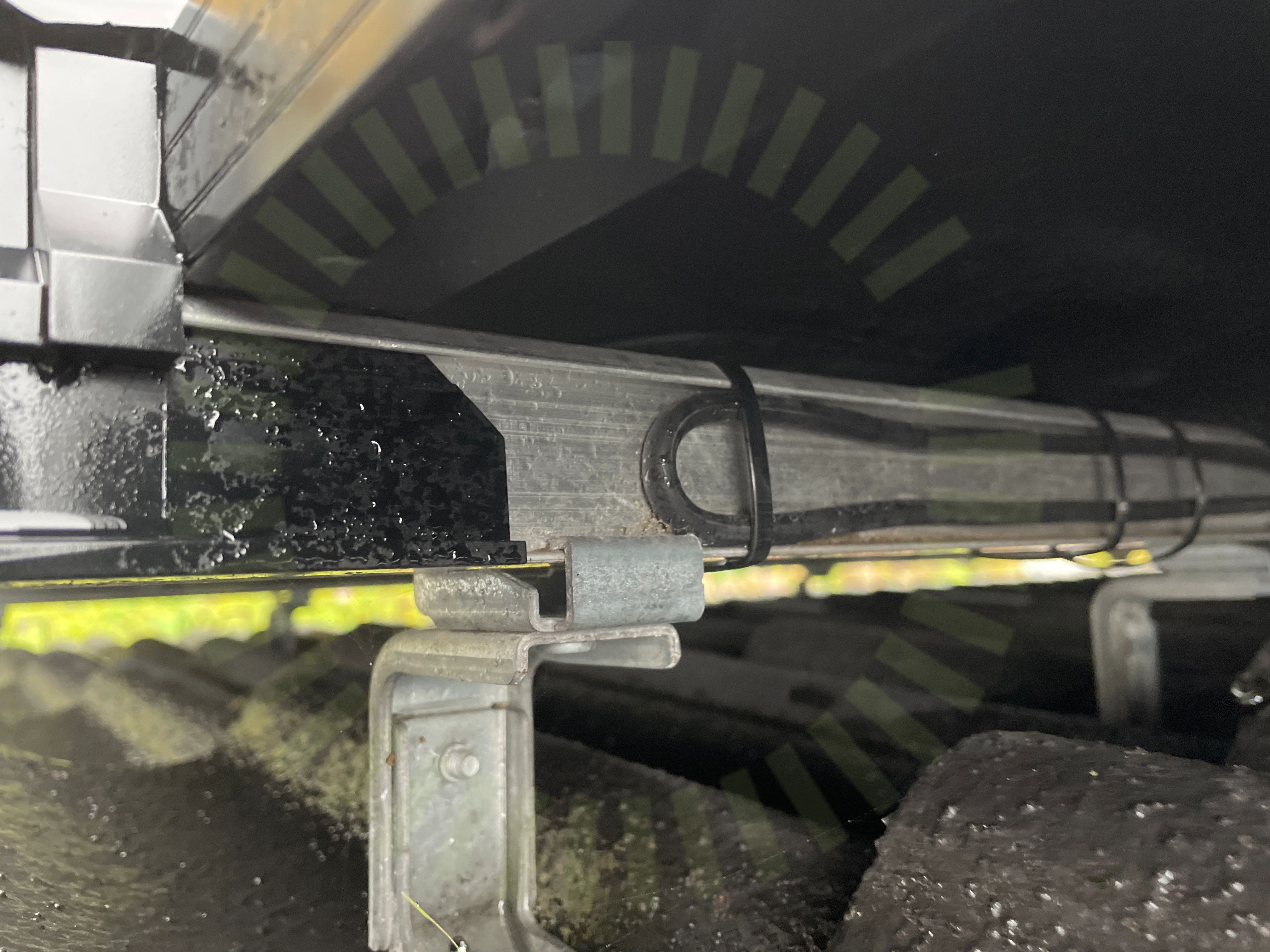

Kablar har generellt en för skarp böjradie vid vändning på skena samt vid utgångar på kontakter.

SS 436 40 00 (522.8.3)

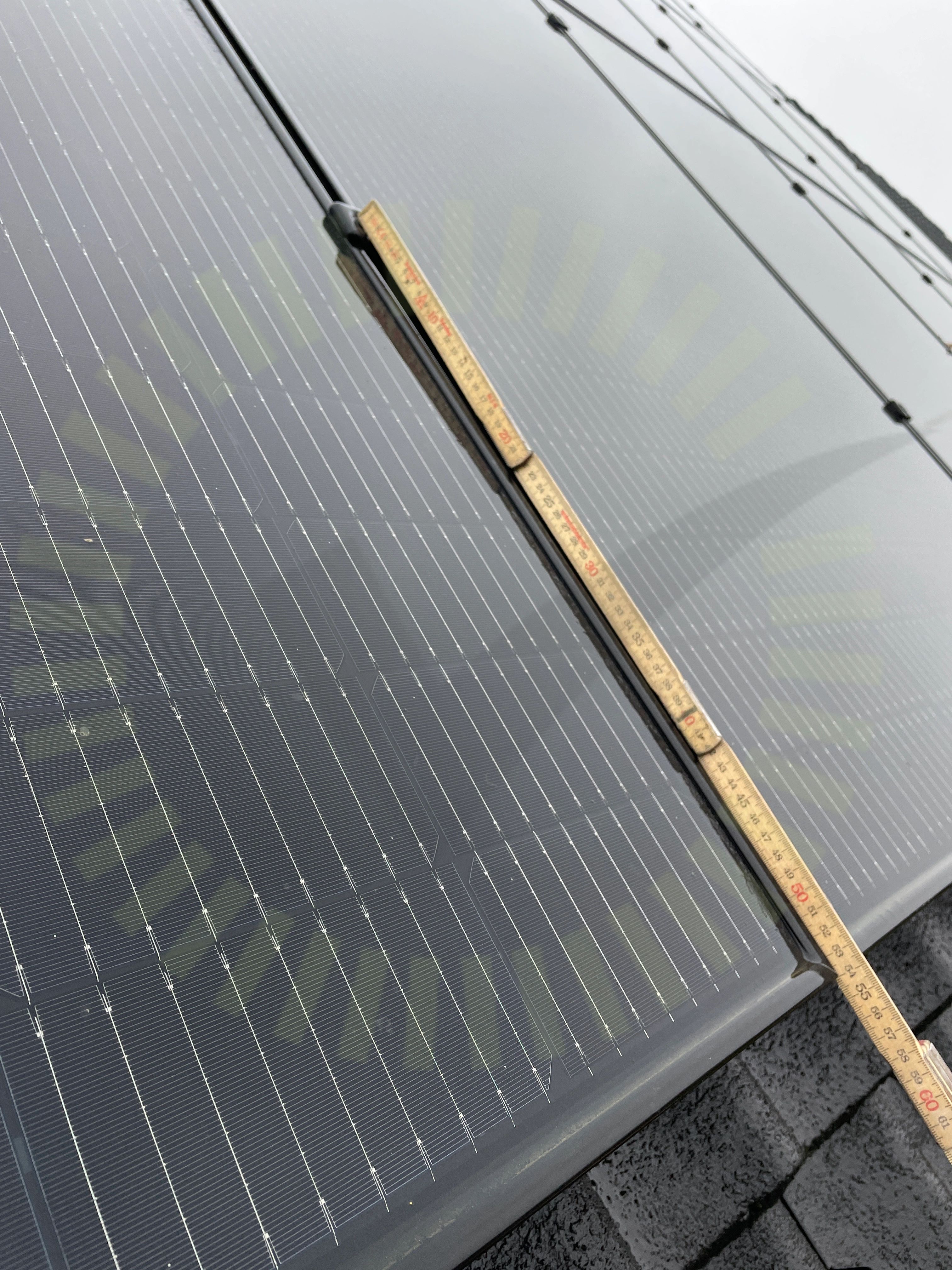

4.6 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

SunTech: Installation-Manual GLOBAL 2023-01-01, Sida 10-11

Godkända kontrollpunkter

9/16

DräneringshålFöremål mot bakstyckePanelramar separeradePunktbelastningSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

Växelriktare

Anmärkningar

1/28

5.1 Växelriktarens IP klassning

Inte godkänd

Tidigare utgång för kabel i växelriktare är ej tätade vid byte av utgångar. Detta påverkar IP-klassning på växelriktare.

Godkända kontrollpunkter

27/28

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC anslutningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringKablagets böjradieMax total effektPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionVäderbeständigt materialVäderskydd
