Besiktningsrapport

9.2

Installation genom

Sesol

Datum

30 maj 2023

Ort

Löddeköpinge, Skåne län

Skenornas infästning

Kopplingslåda

Skenornas överhäng

+ 4

91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

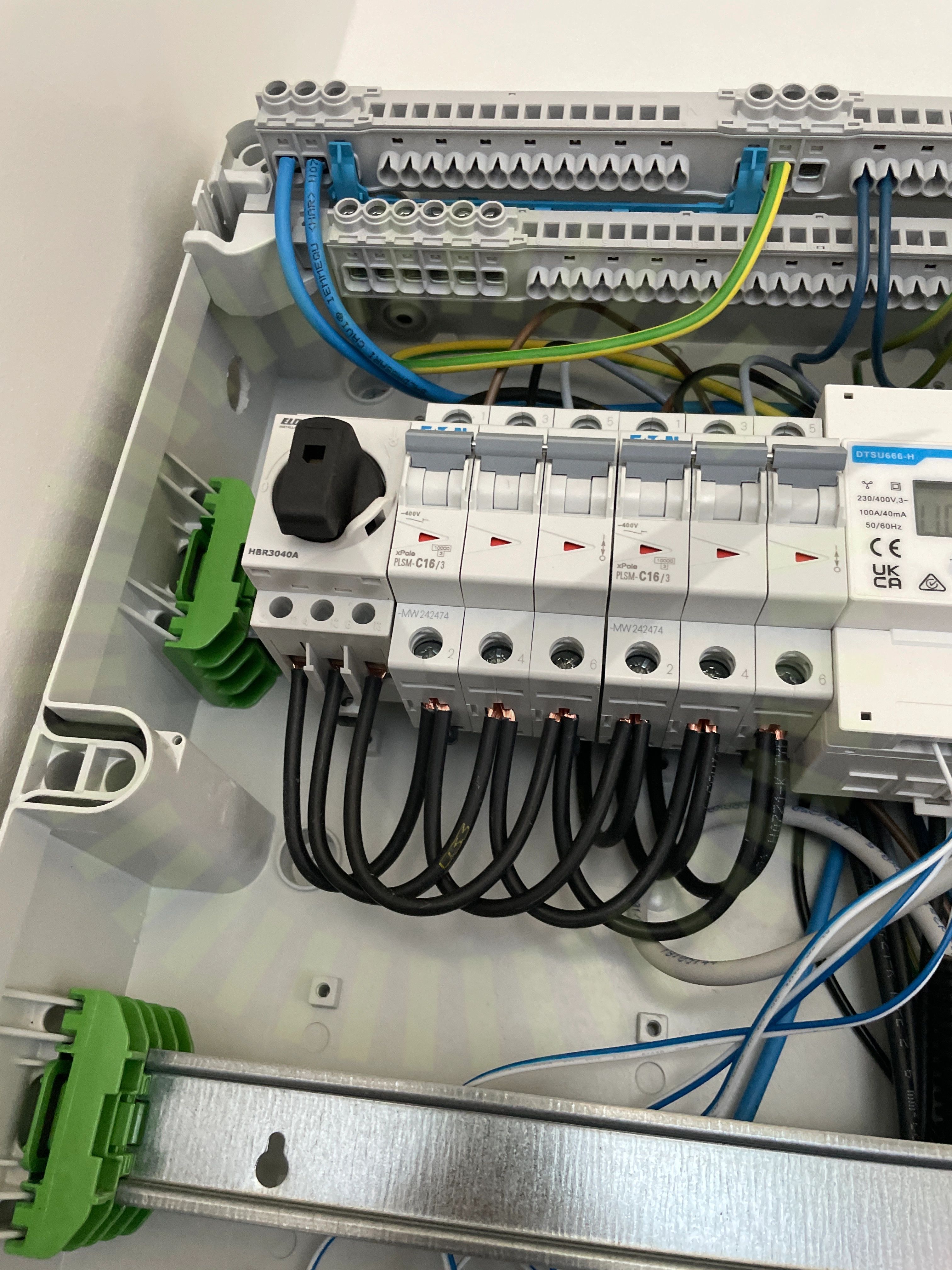

1.1 PEN ledare

Inte godkänd

PEN ledare fel uppmärkt samt för liten kabelarea.

ESDEC Lutande Panntak

Anmärkningar

4/26

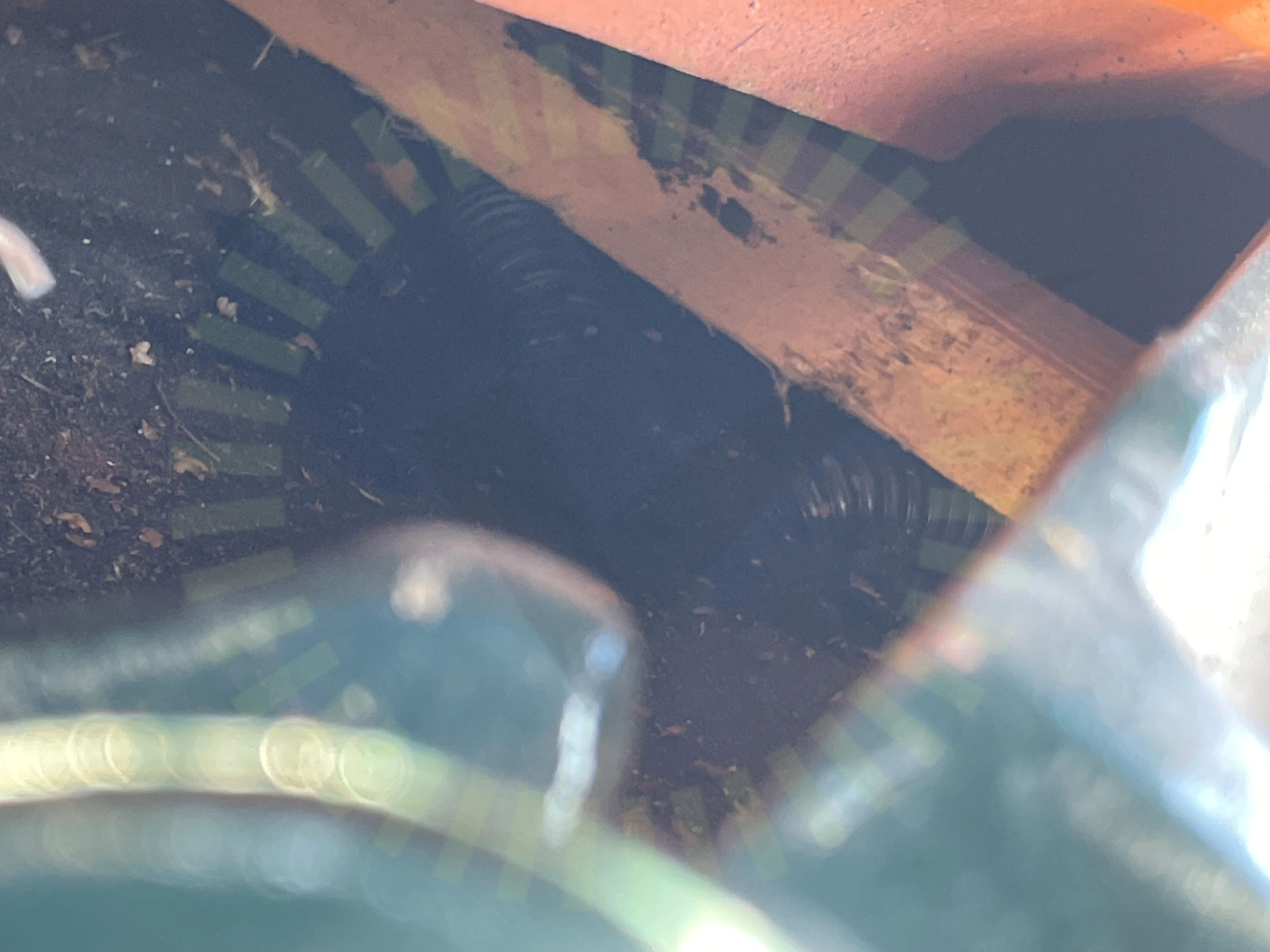

2.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

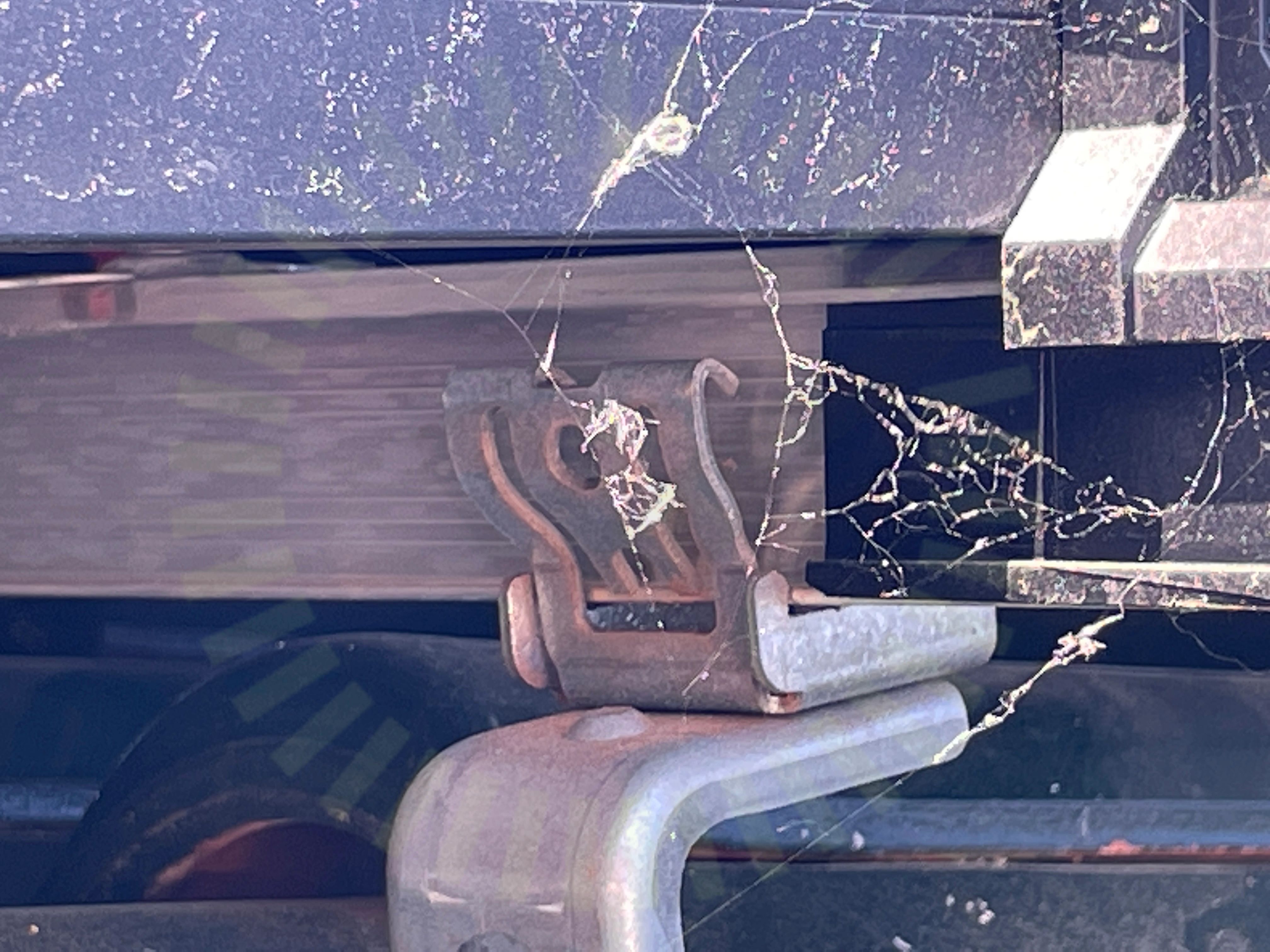

2.2 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

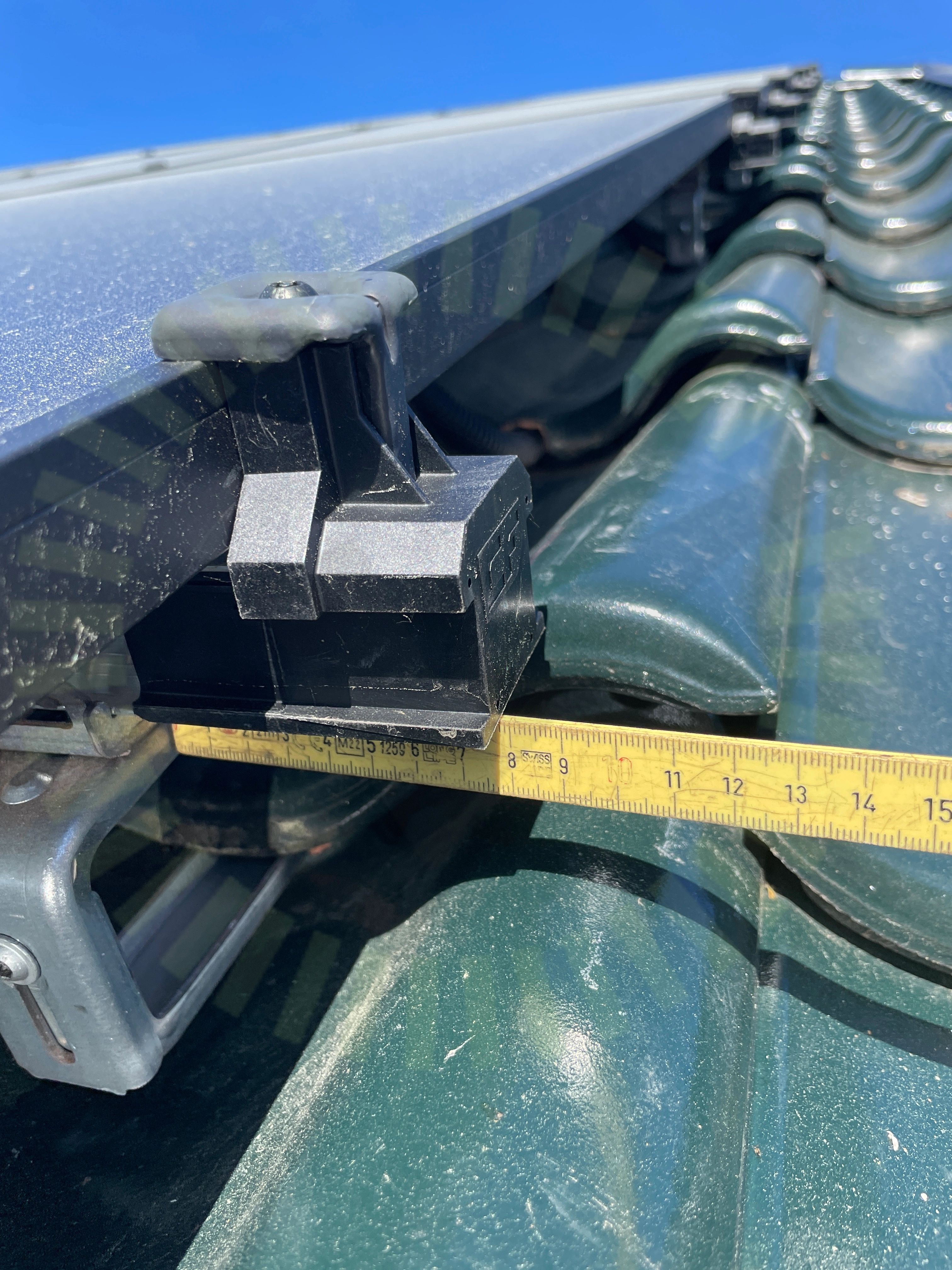

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

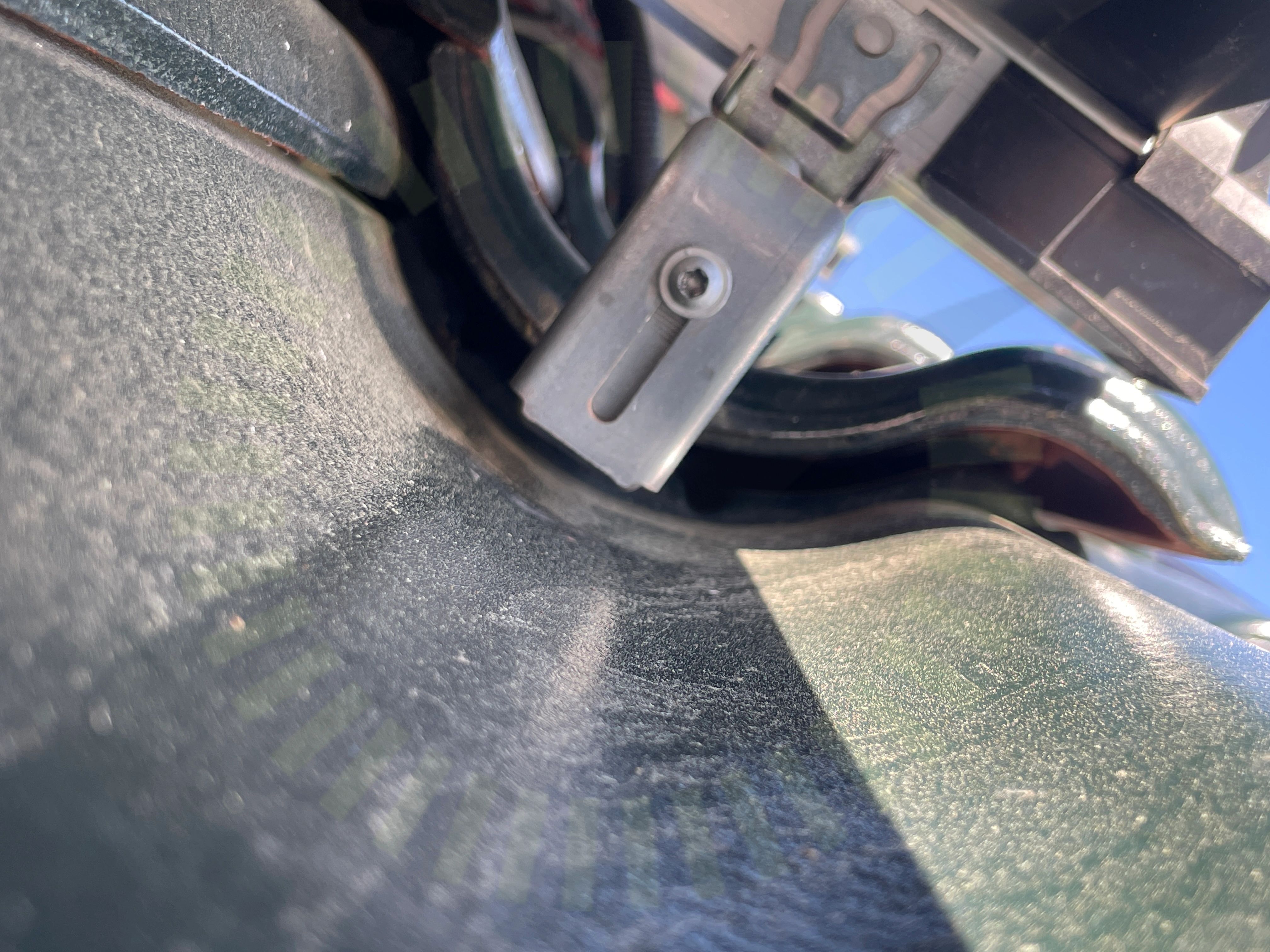

2.4 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

Godkända kontrollpunkter

22/26

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

4/41

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på kapsling där växelriktare är inkopplad

SS 436 40 00 (712.514.101)

4.2 Märkning

Rekommendation

Märkning saknas på växelriktare som avgör vilken växelriktare som tillhör vilken säkring

4.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

4.4 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral där växelriktare är inkopplad

SEK 457, Sida 42

Godkända kontrollpunkter

36/41

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41

Tillförlitligt fäst

Longi: LR5-54HPB 390-410M

Anmärkningar

1/15

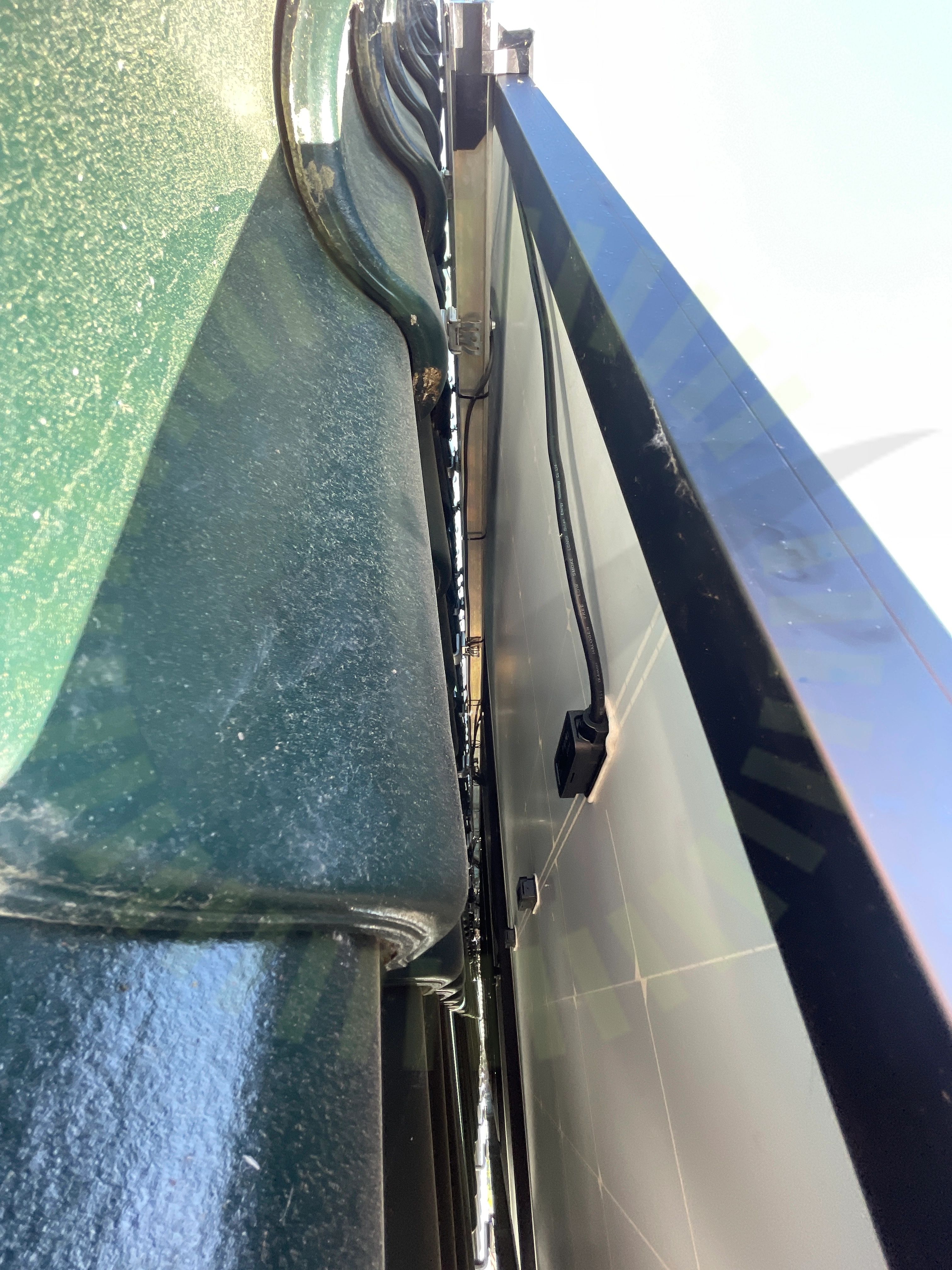

5.1 Kopplingslåda

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd

Godkända kontrollpunkter

12/15

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

2/15

Förbindelse av kontakterSträngförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare
