Institutet för Solenergikvalitet

Besiktningsrapport

6.9
x

Installation genom

Otovo

Datum

8 juni 2022

Ort

Svärtinge, Östergötlands län
Dragavlastade
Infästningar i råspont
Infästningar i takstol
76% godkända24% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000 (12-17KTL)-M2
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-17KTL)-M2

Anmärkningar

4/28

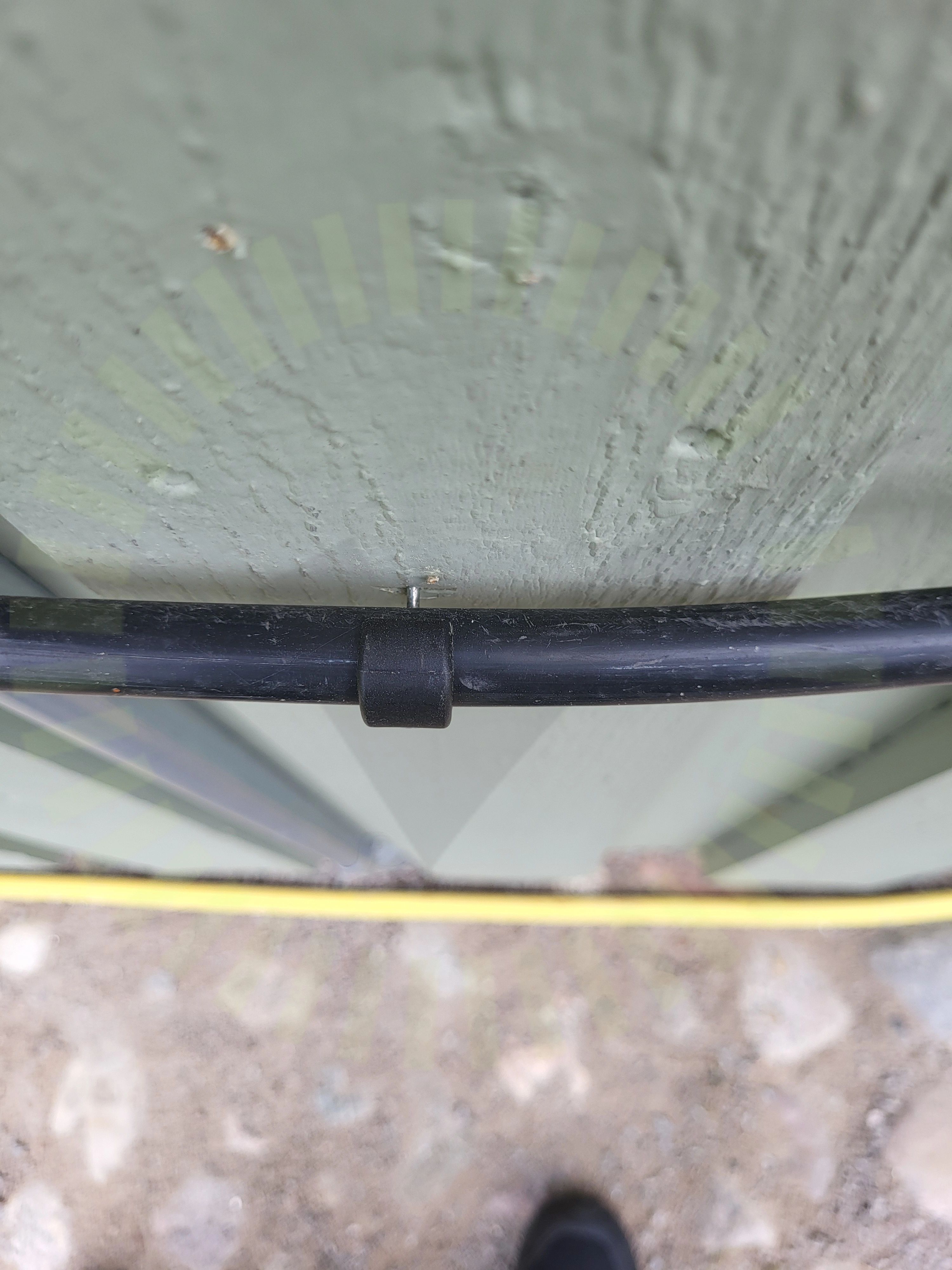

AC Uppfästning

1.1 AC Uppfästning

Inte godkänd

Uppfästningen sitter inte tillräckligt fast.

SS 436 40 00 (522.8.4)

1.2 Dokumentation Växelriktare

Inte godkänd

Projektering av växelriktare saknas. T.ex resultatrapport eller strängschema.

1.3 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

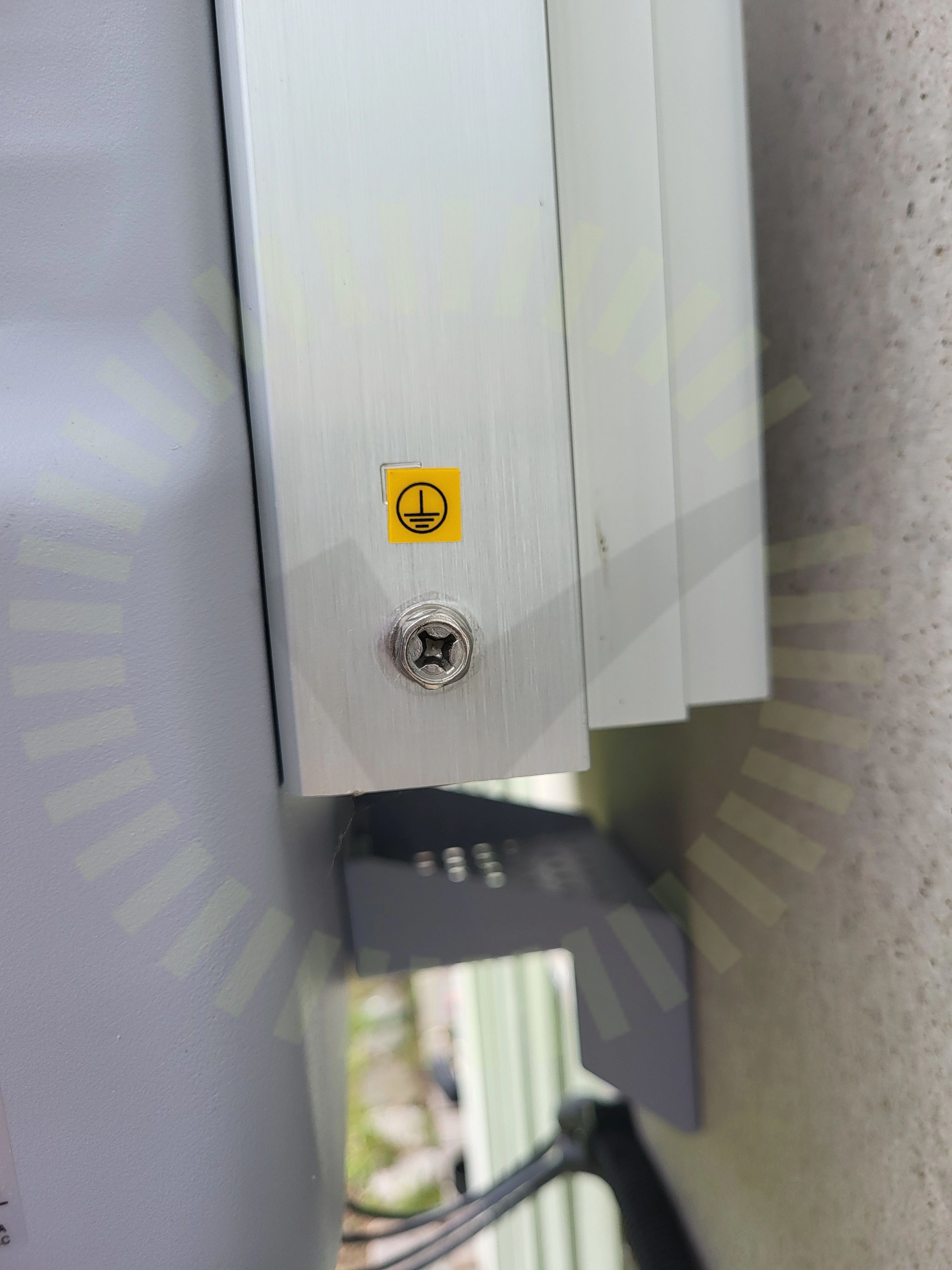

Växelriktare: El: PE

1.4 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

Godkända kontrollpunkter

23/28
AC BöjradieAC GenomföringarAC Skador på kabelAnslutningDC Kablage dubbelisoleradDC Skador på kabelDC UppfästningDC Yttre påverkanInformering av solcellerKabelMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringTillförlitligt fästVarning för backspänningVäxelriktare: El: FörskruvningVäxelriktare: El: KontakterVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: Utrymme

Ej tillgängligt vid besiktning

1/28
DC Genomföringar

K2: SingleRail: CrossHook 3S

Anmärkningar

7/19

2.1 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Uppmätt 20 cm.

Tillverkarens anvisningar

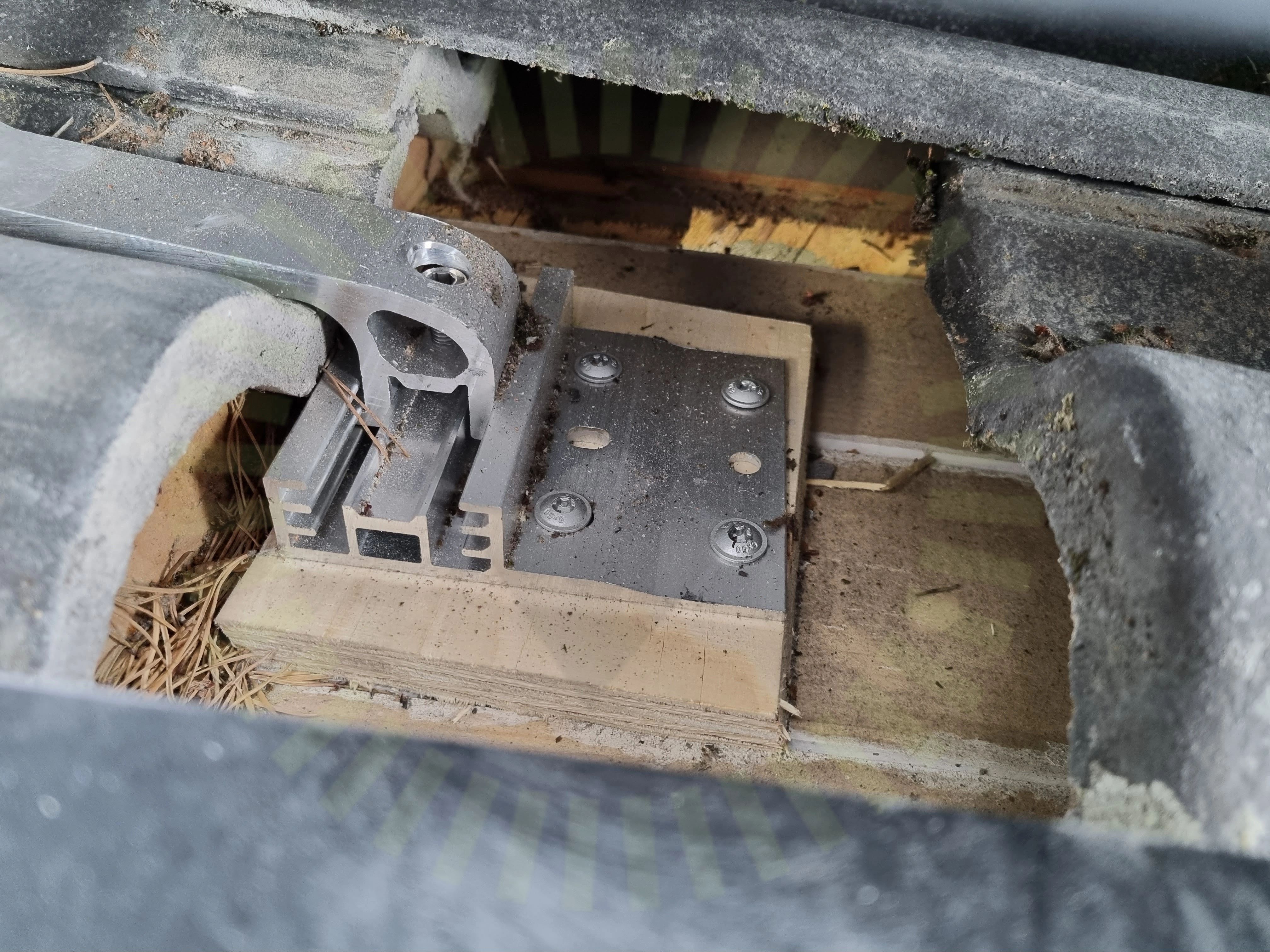

Infästningar i råspont

2.2 Infästningar i råspont

Inte godkänd

Infästningar utförda i brädor vid takets utstick är inte korrekt utförande av infästning i råspont.

Tillverkarens anvisningar

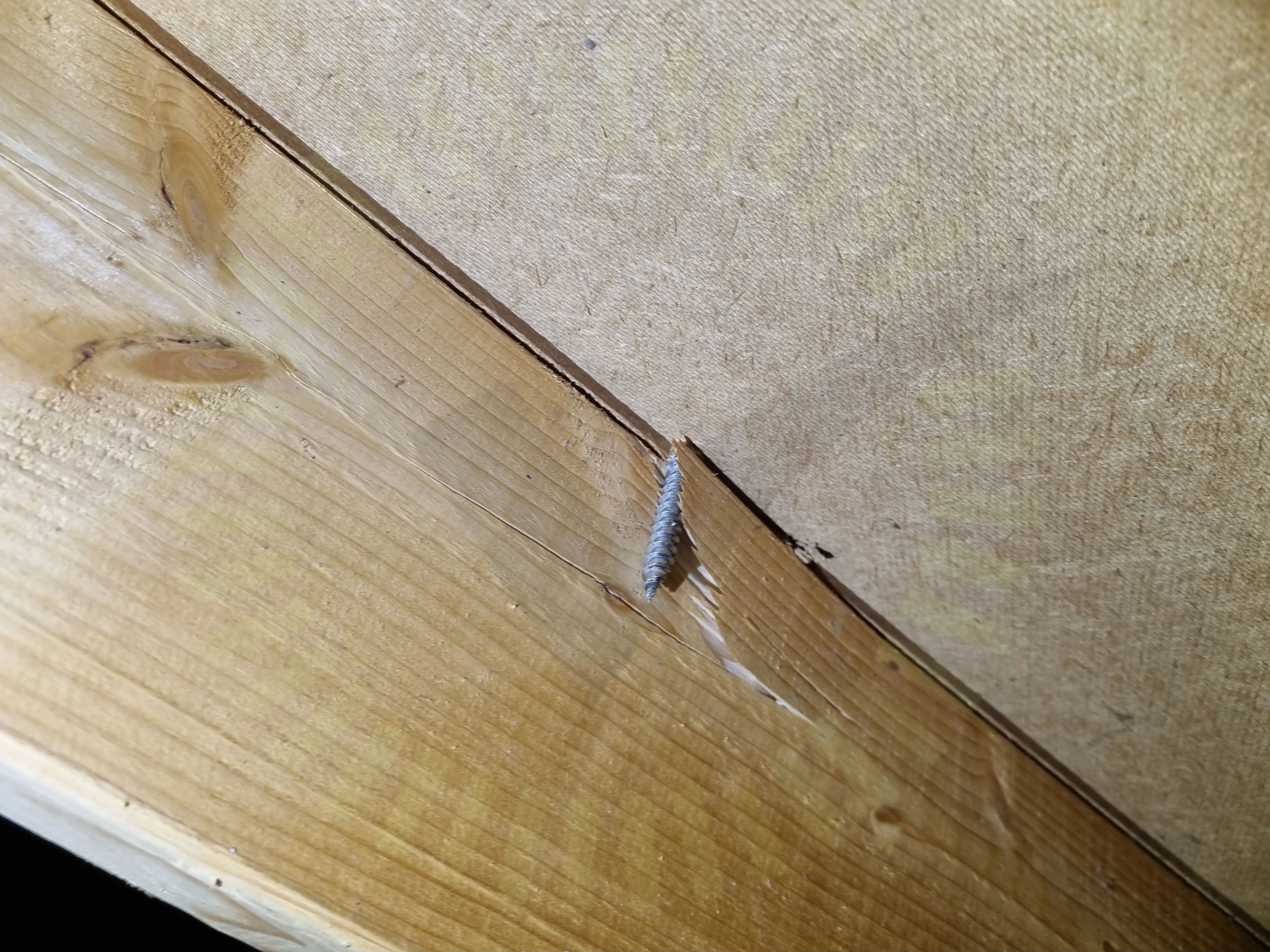

Infästningar i takstol

2.3 Infästningar i takstol

Inte godkänd

Flera skruvar har helt eller delvis missat takstolarna.

Tillverkarens anvisningar

2.4 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas. Uppmätt 123 cm.

Tillverkarens anvisningar

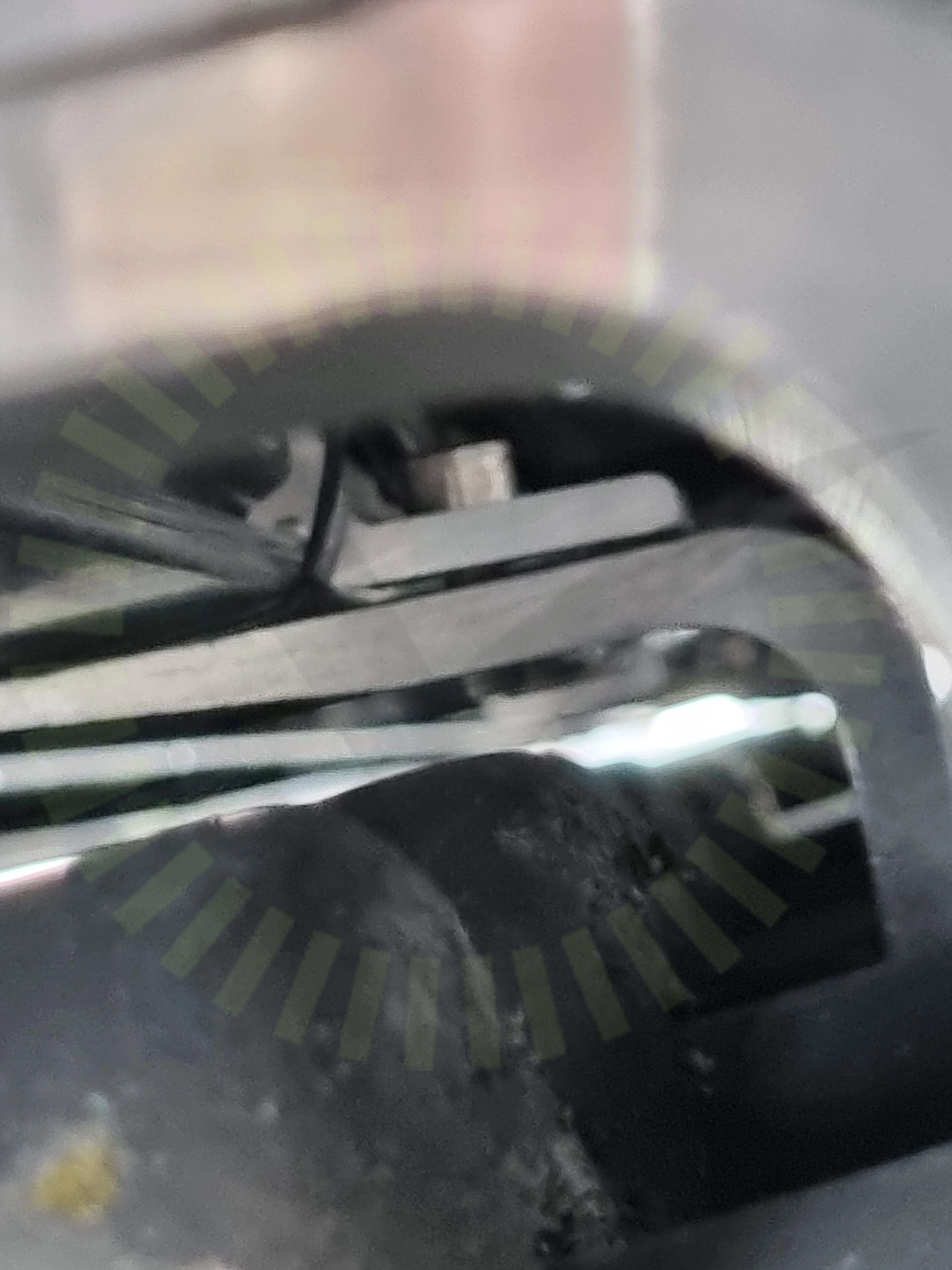

Skenornas infästning

2.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Infästning är inte korrekt åtspänd.

Tillverkarens anvisningar

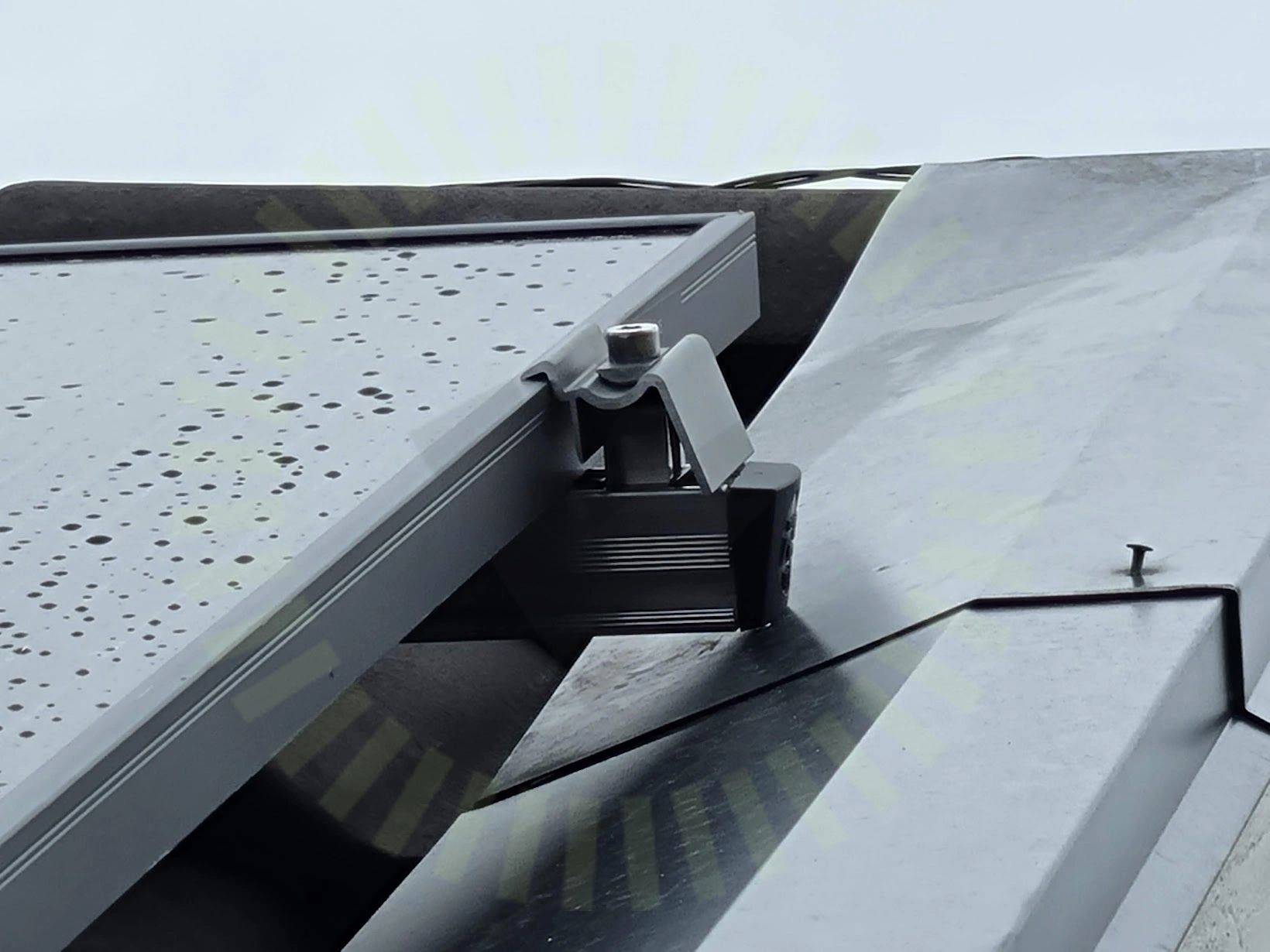

Slutklämmor

2.6 Slutklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

2.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/19
Främmande materialFörutsättningarKabeluppfästningMittklämmorShimsSkadorSkarp kantSkenskarvarSkyddTakpannor under betongkrokUrspårning av betongpannorVäderbeständigt material

Trina: Vertex DE09.05

Anmärkningar

2/11

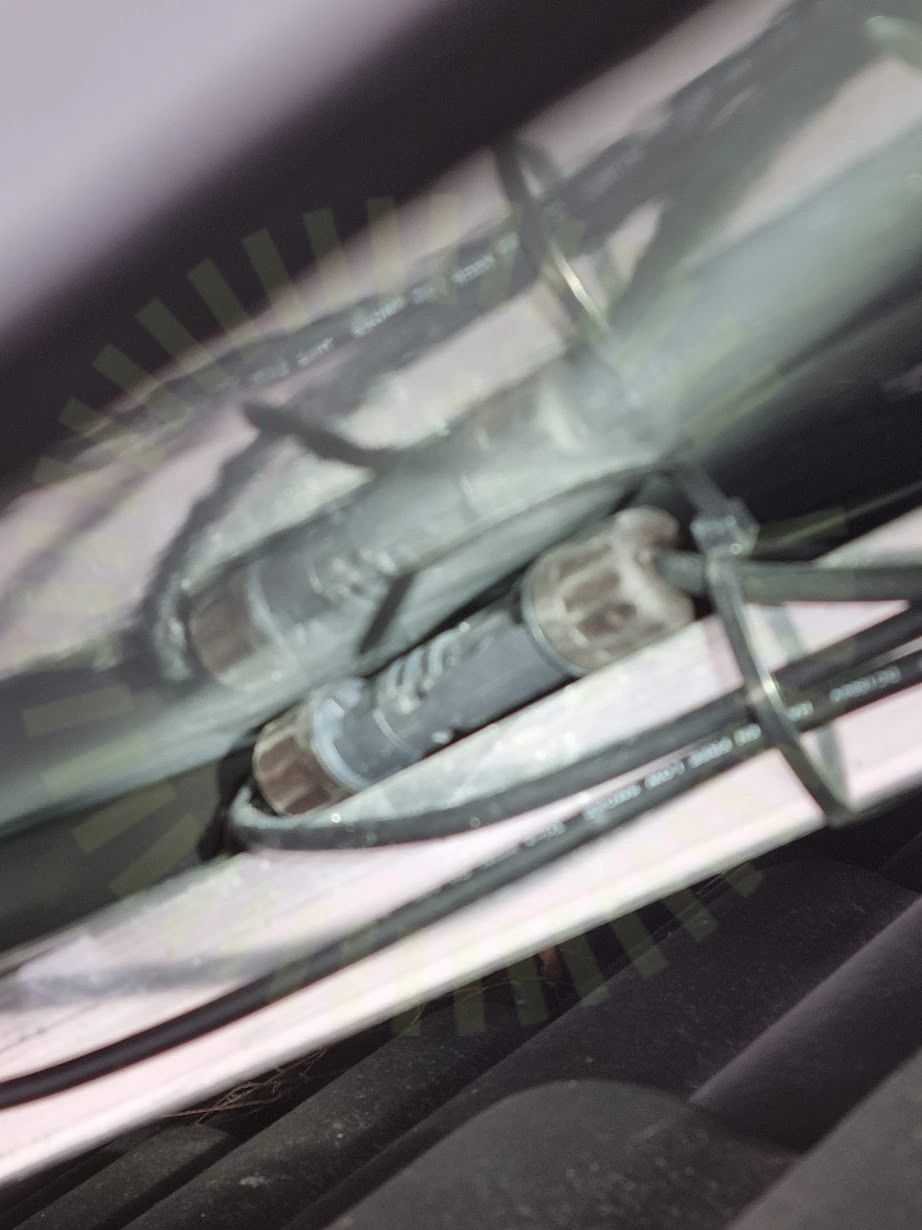

Solpaneler: Bakstycke: Föremål

3.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

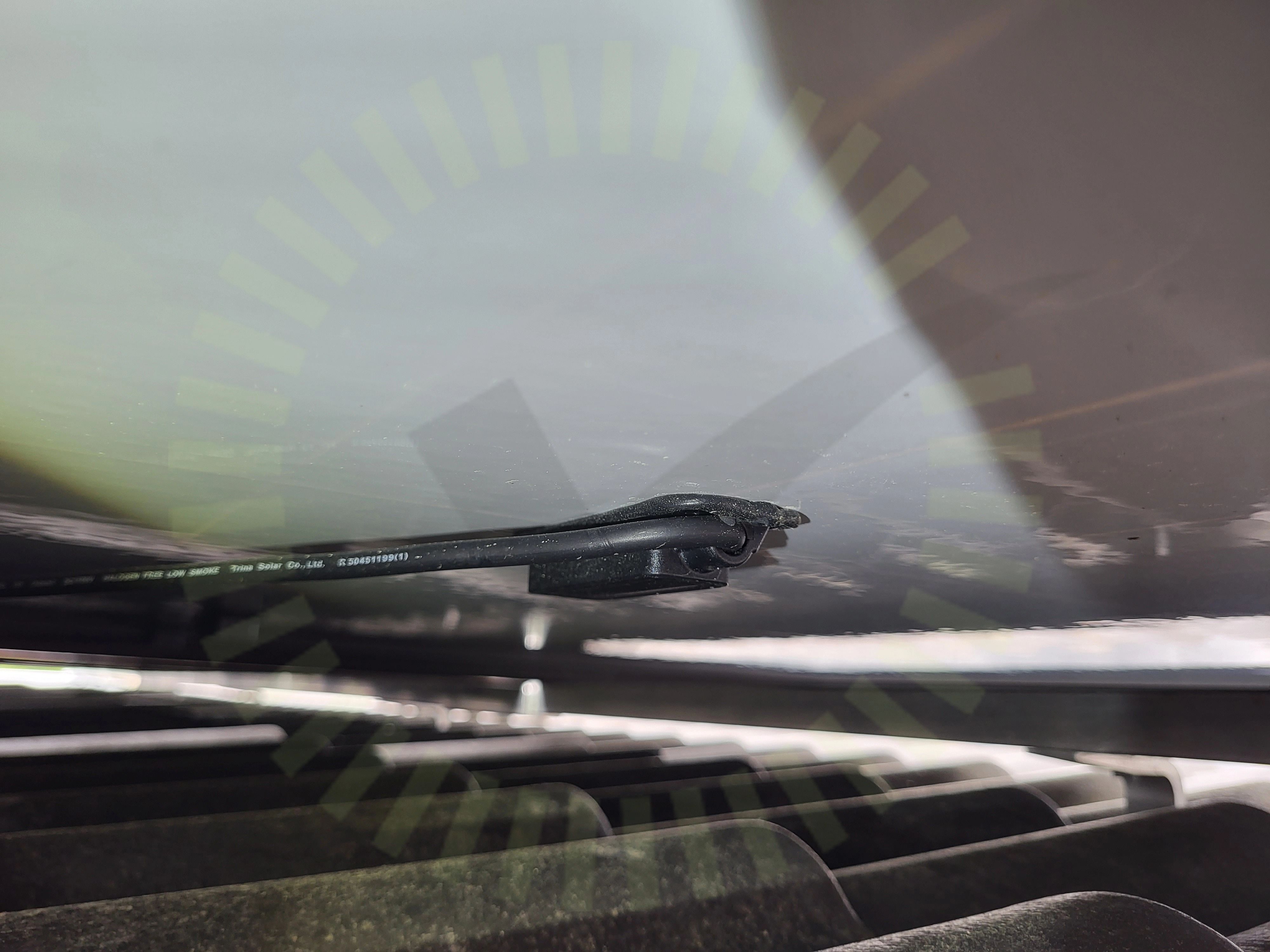

Dragavlastade

3.2 Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

7/11
SkadorSkuggaHöjdskillnadSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: ÖverlappningSolpaneler: Mellanrum

Ej tillgängligt vid besiktning

2/11
Förbindelse av kontakterSträngförläggning
