Besiktningsrapport

5.9
x

Installation genom

Soolar

Datum

2 december 2022

Ort

Torslanda, Västra Götalands län
Fästenas överlappning
Förbindelse av kontakter
Dragavlastade
64% godkända36% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+BB)
MontagesystemESDEC Lutande tegeltak
VäxelriktareMOD 3-10KTL3-XH
BatteriARK XH Battery System
Soolar

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

4/7
Avstånd

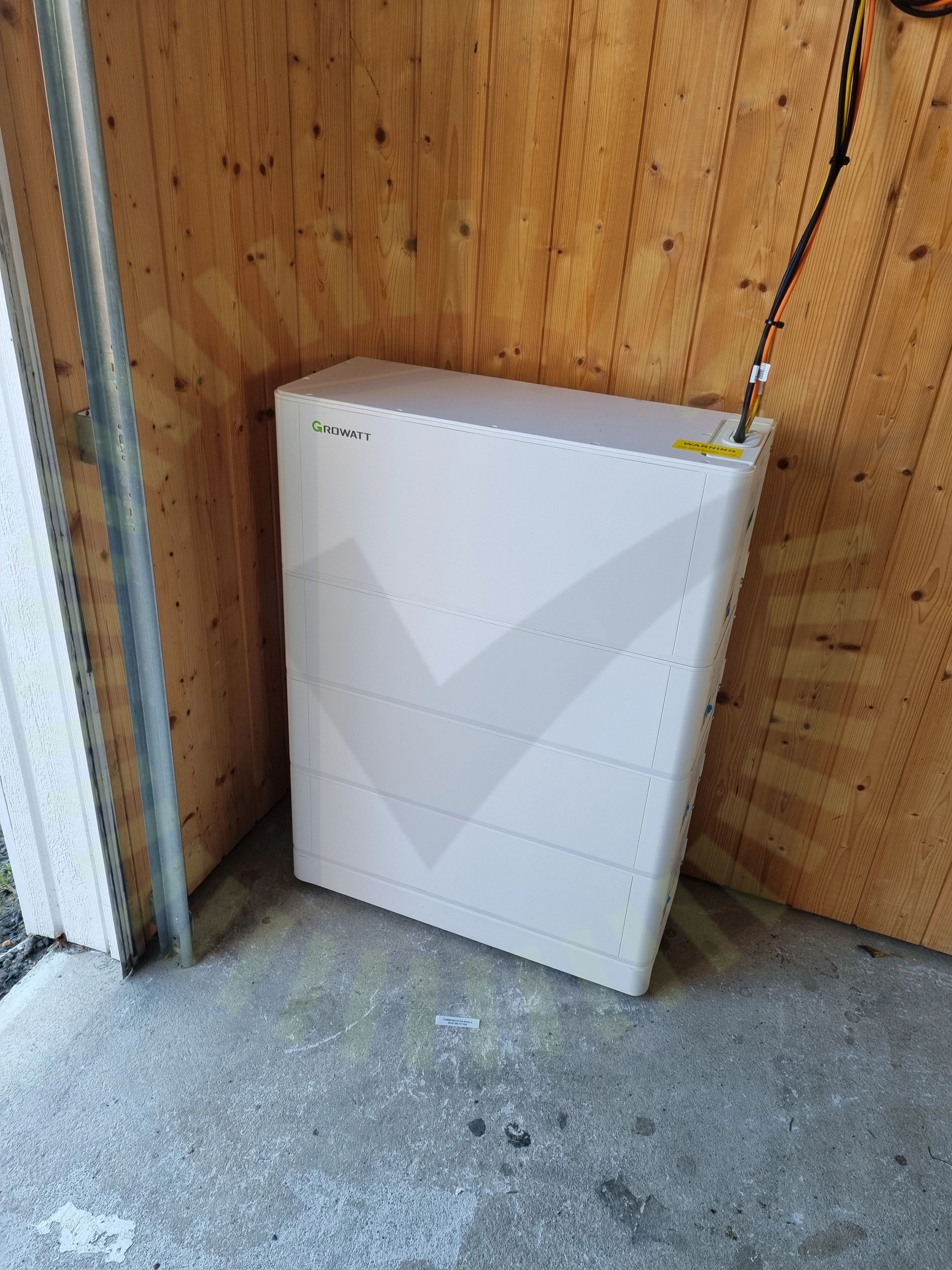

1.1 Avstånd

Inte godkänd

Avstånd för litet till vägg

ARK 5.12~25.6XH-A1 Installation Manual, Sida 2.

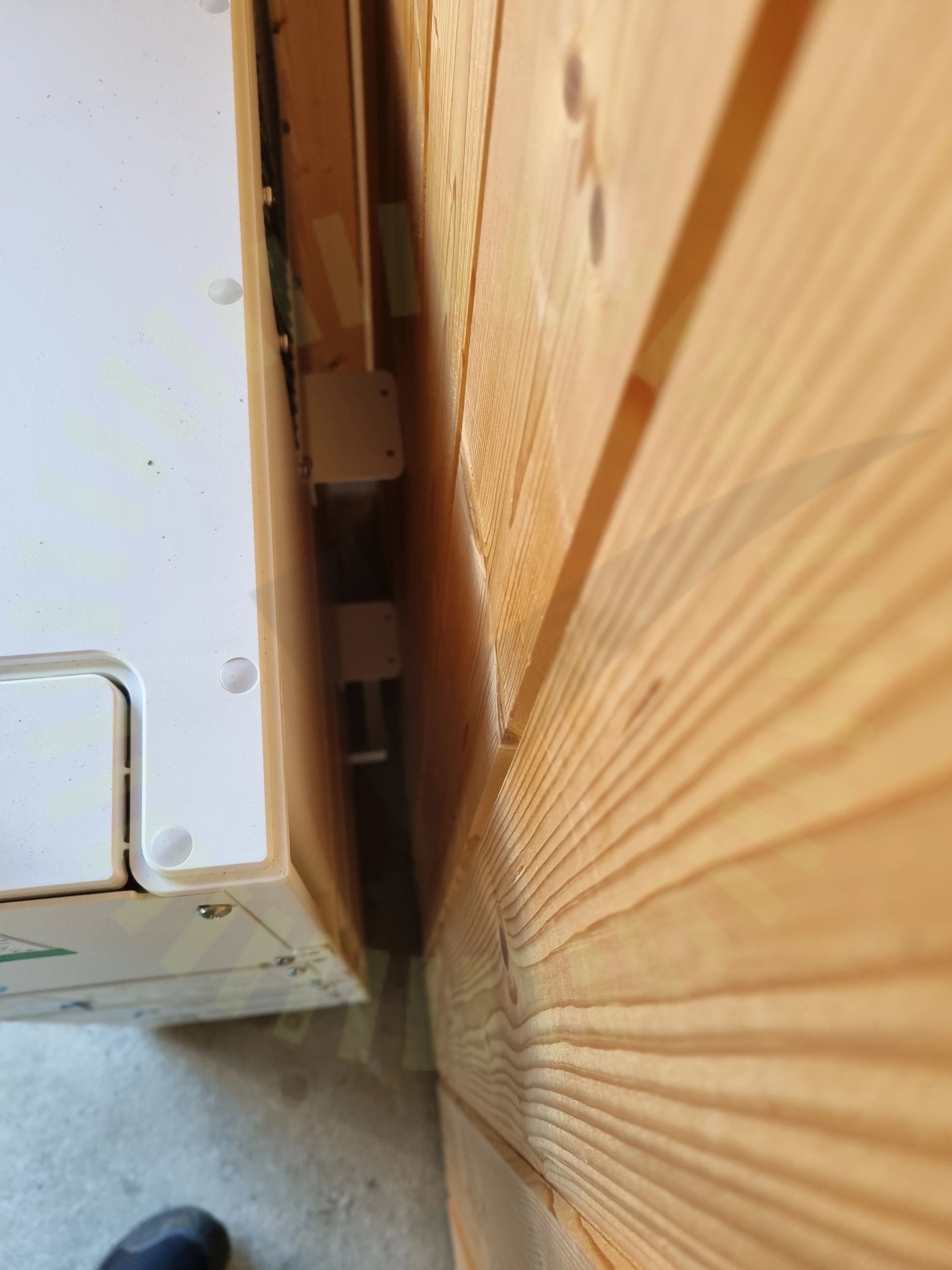

Fastsäkring av produkt

1.2 Fastsäkring av produkt

Inte godkänd

Ej fastskruvad

ARK 5.12~25.6XH-A1 Installation Manual, Sida 3.

1.3 Kommunikation

Inte godkänd

Batteri kommunicerar inte med växelriktaren enligt kund.

PE

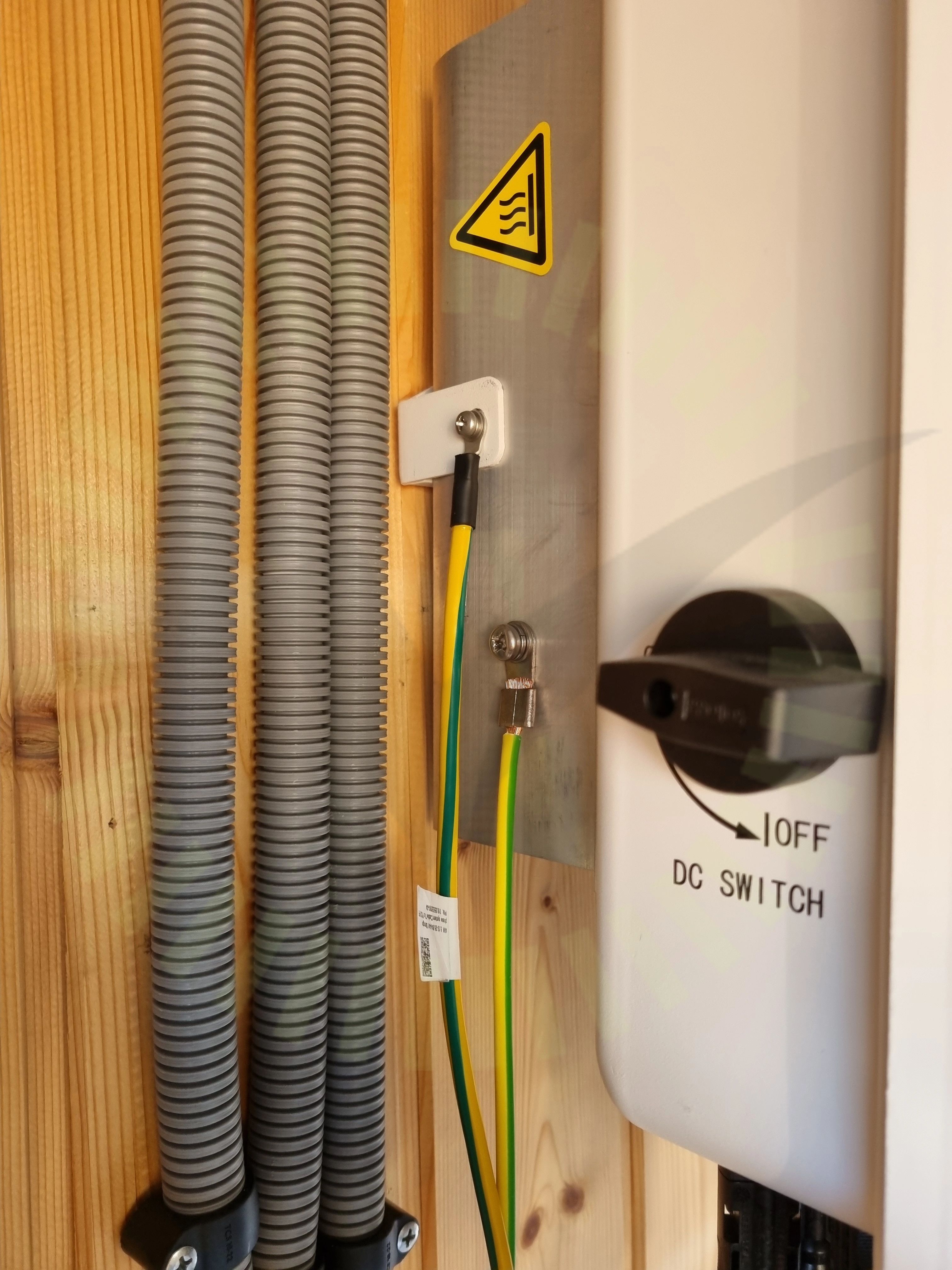

1.4 PE

Inte godkänd

Skruvad på målad plåt

ARK 5.12~25.6XH-A1 Installation Manual, Sida 5.

Godkända kontrollpunkter

3/7
KontakterOmgivningstemperaturVäderskydd

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

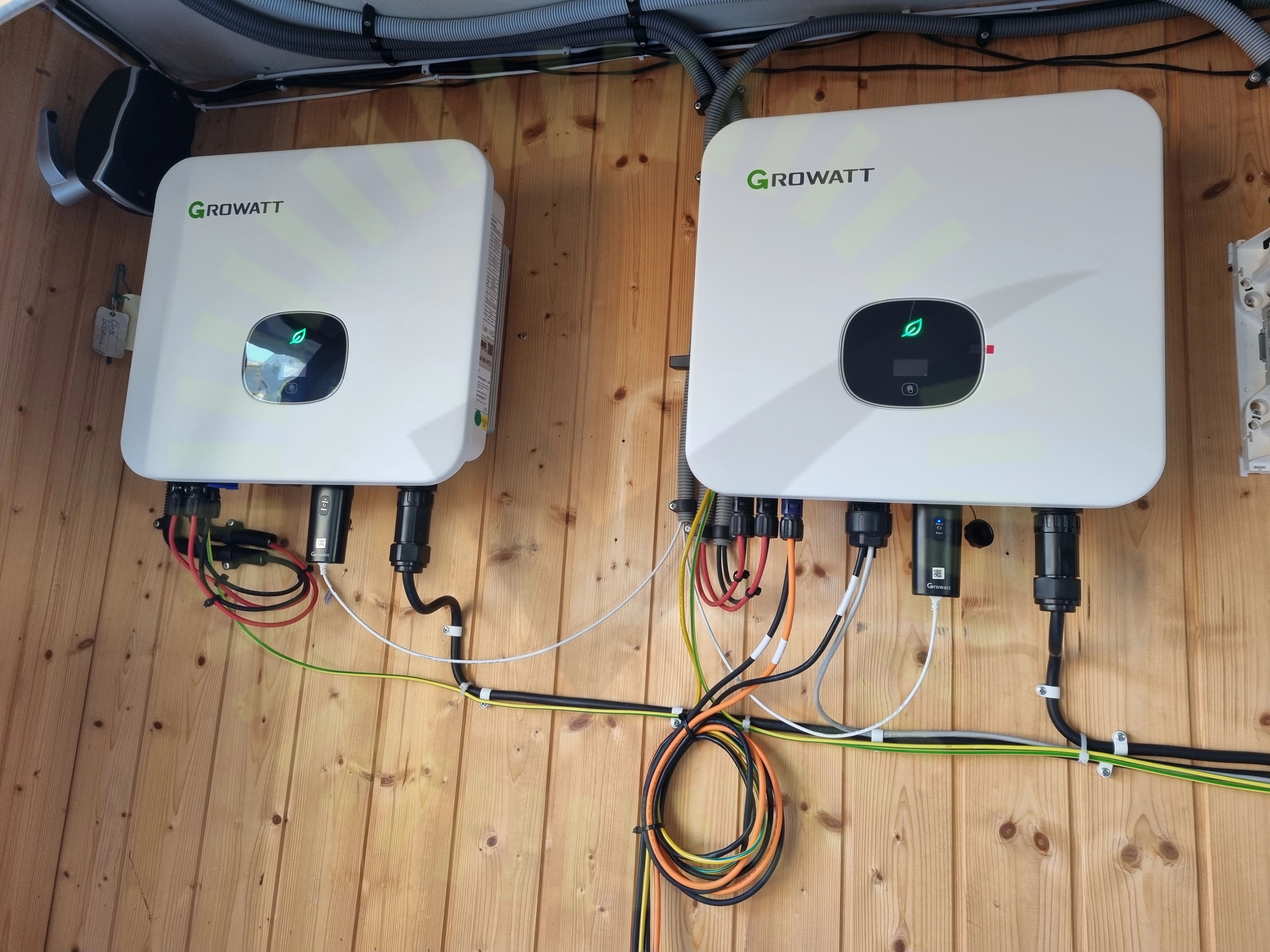

2.1 Varning för likspänning

Inte godkänd

Dekal fattas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Villa, ESDEC Lutande tegeltak

Anmärkningar

10/25

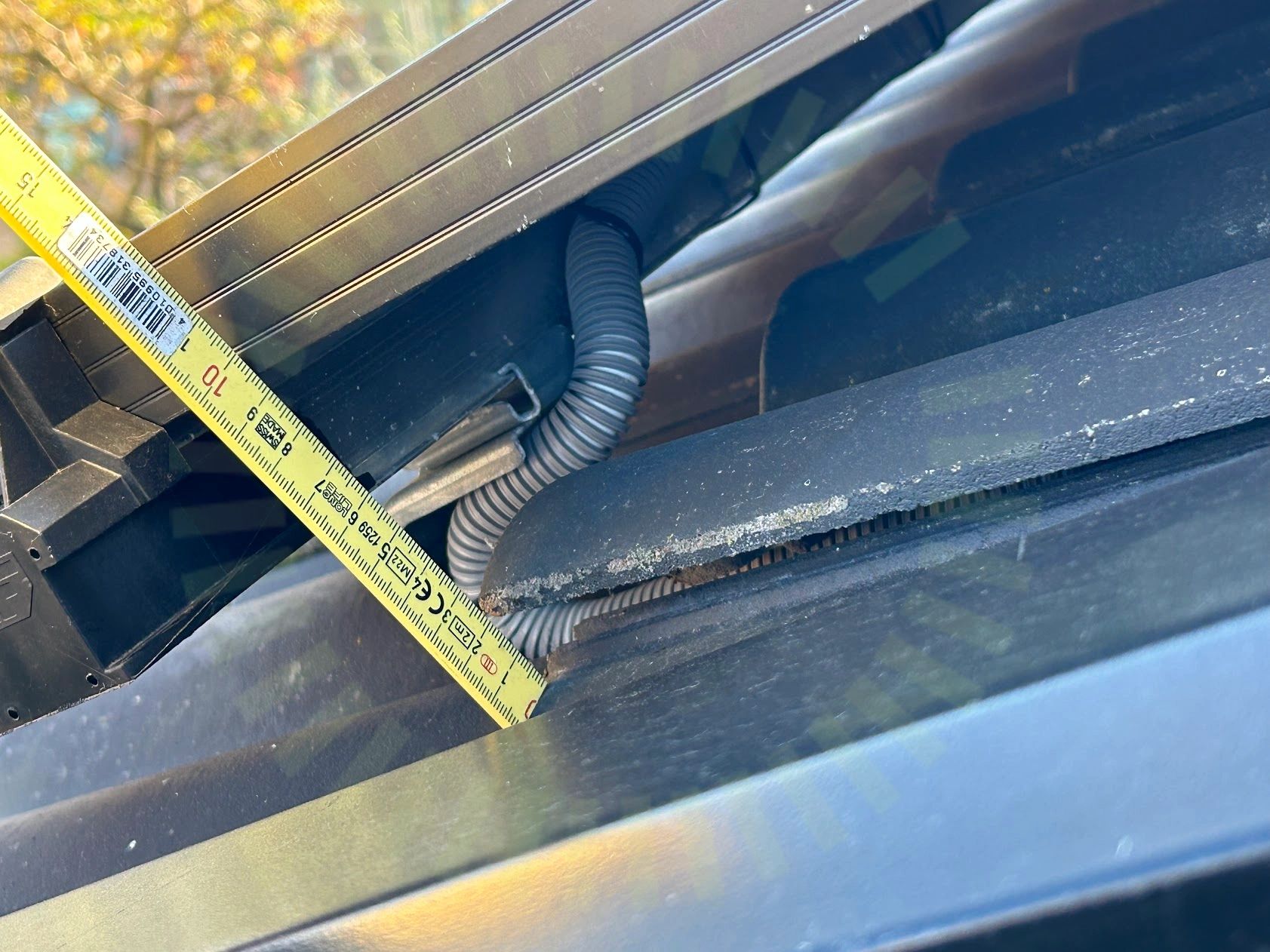

Anpassade takpannor

3.1 Anpassade takpannor

Inte godkänd

Takpannor är inte anpassade för slangen som går in. Stora glipor mellan takpannorna.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

3.2 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas för projektet. Underlag för korrekt avstånd mellan krokar saknas.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17
Infästning skena

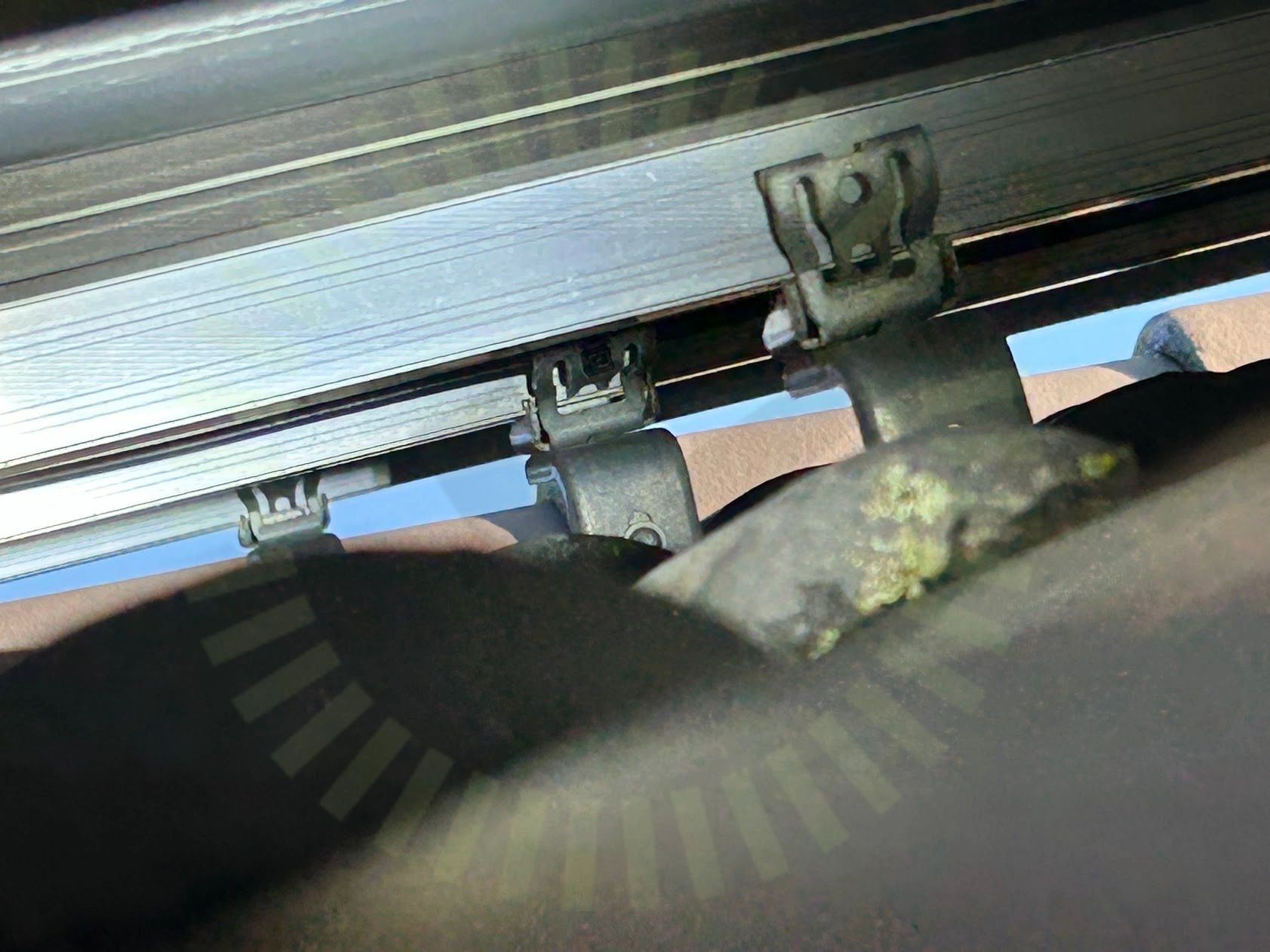

3.3 Infästning skena

Inte godkänd

Skenornas infästning är felaktig på flera ställen

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

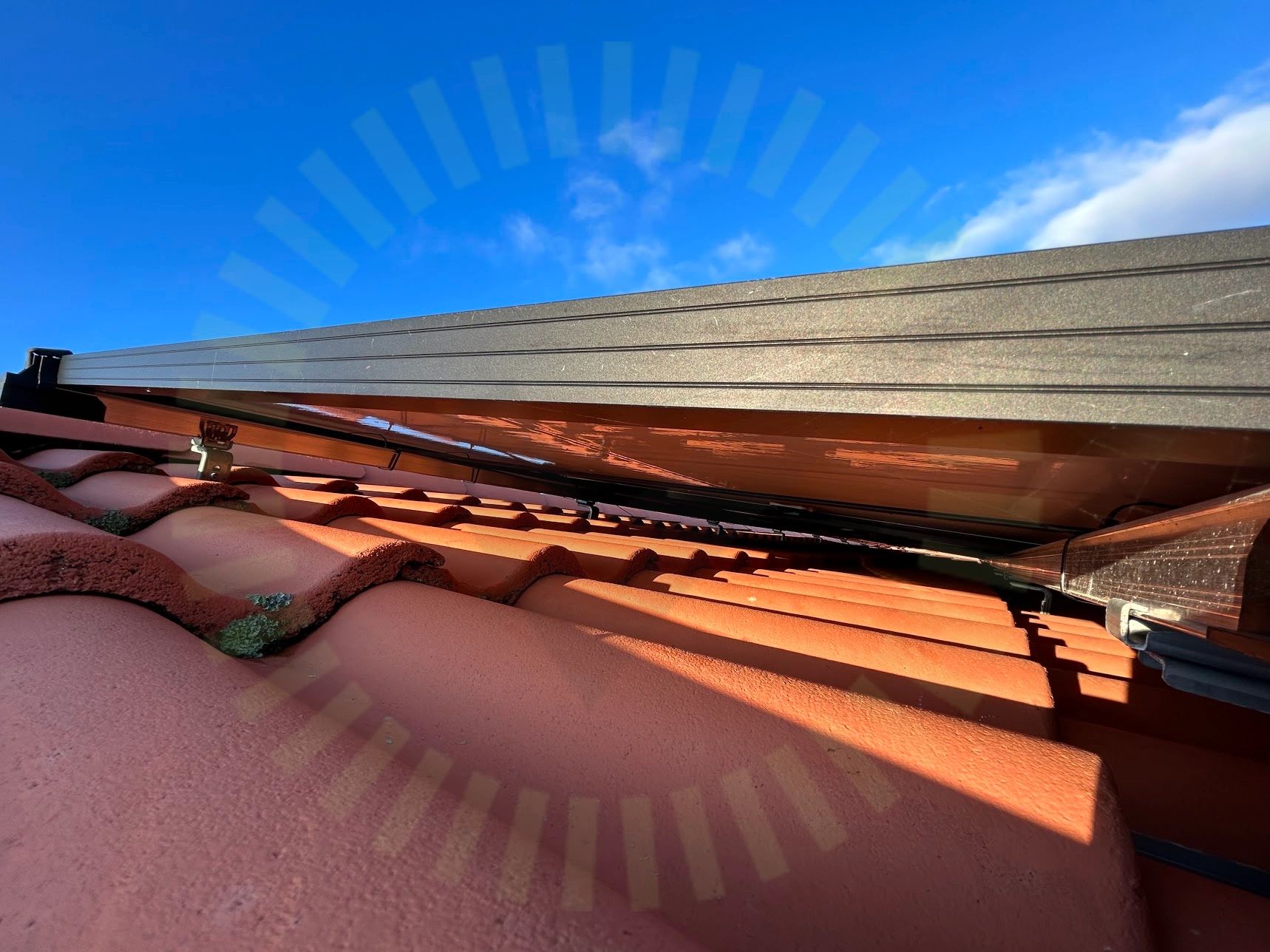

Kabeluppfästning

3.4 Kabeluppfästning

Inte godkänd

Kablage hänger mellan skenor utan uppfästning. Ca 1 meter.

SS 436 40 00 (712.521.101 och 522.8.4)
Skador

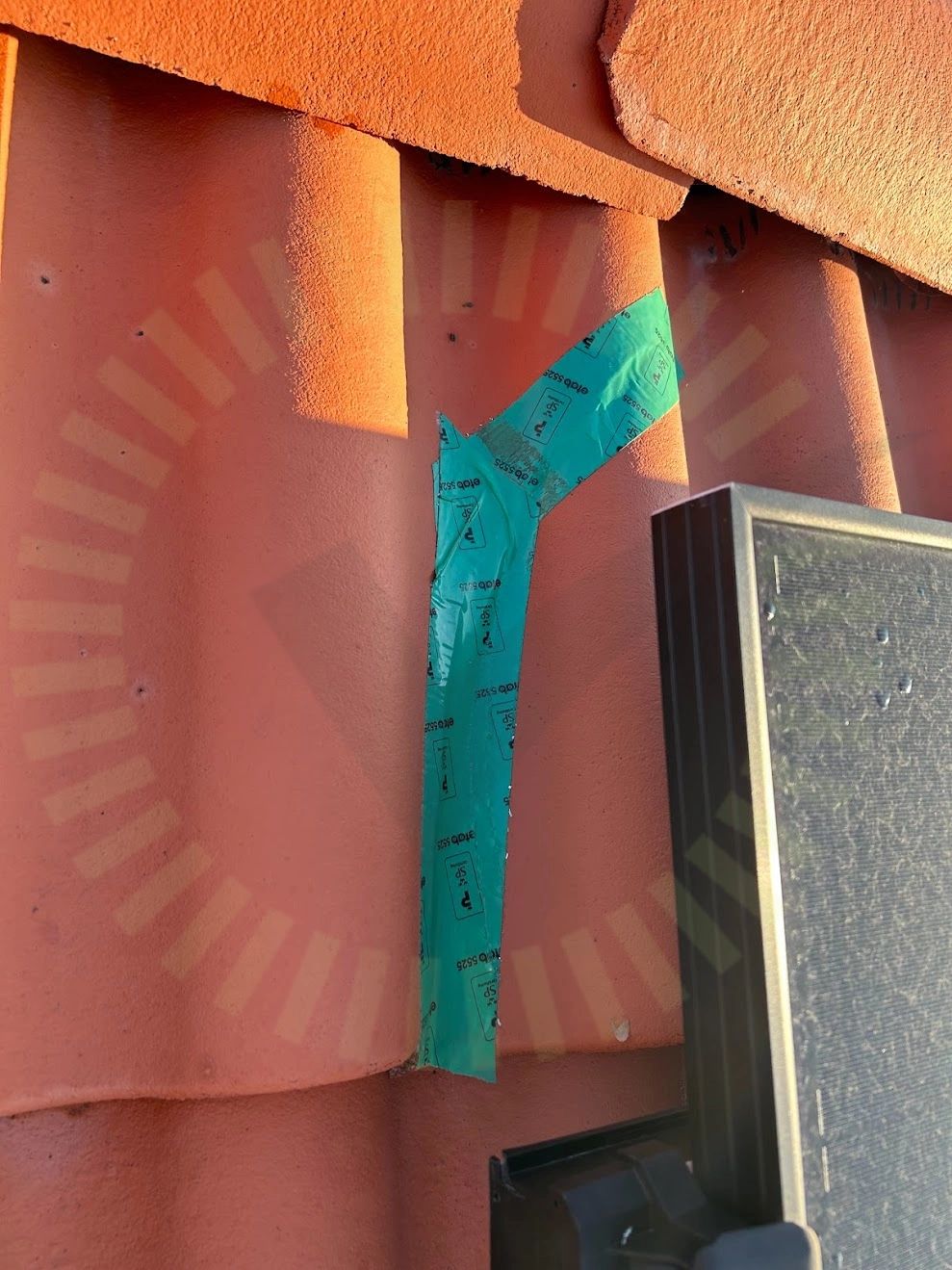

3.5 Skador

Inte godkänd

Takpanna spruckit runt installation. Lagad på ohållbart vis.

Tillverkarens anvisningar

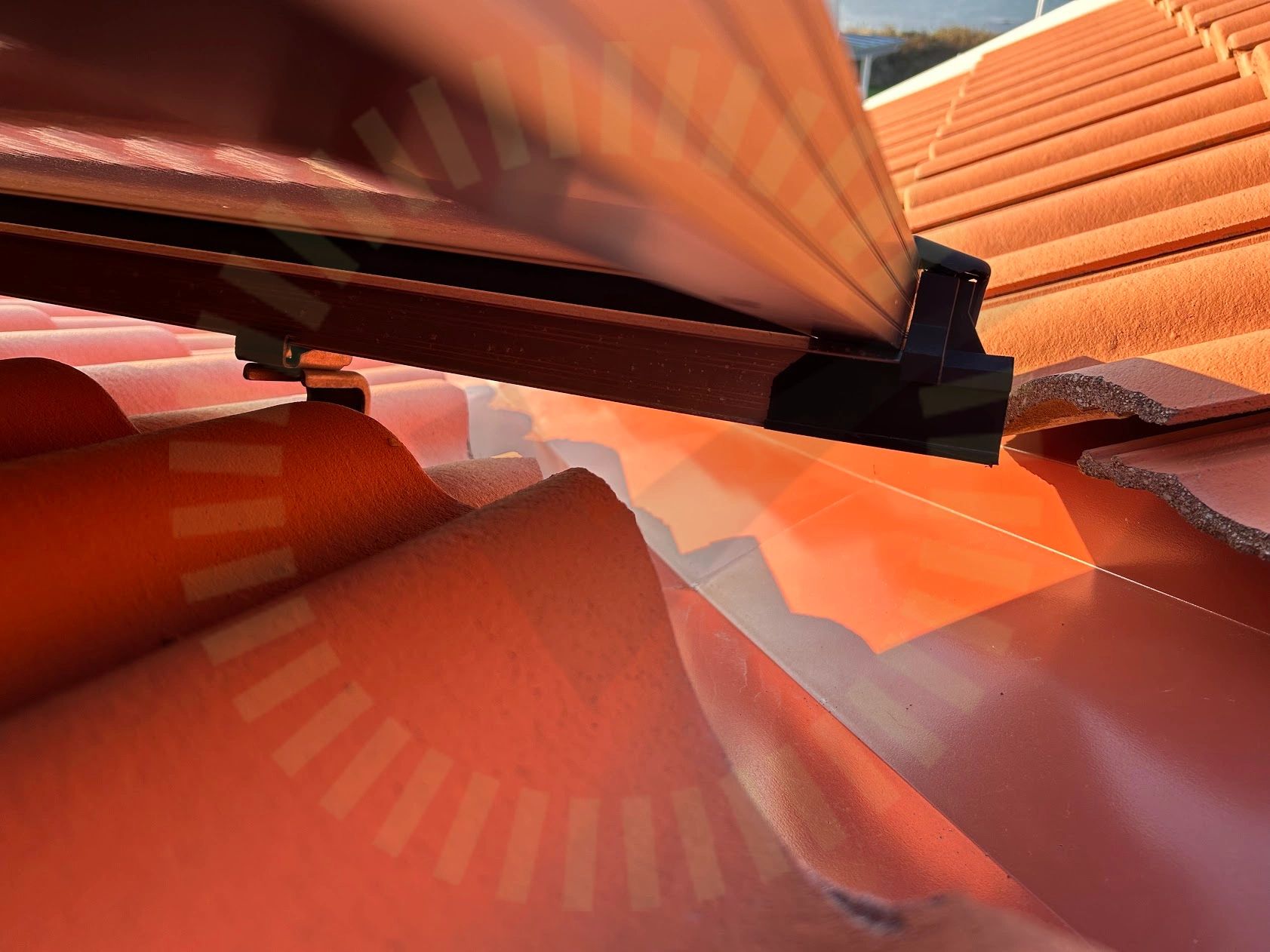

Skena överhäng

3.6 Skena överhäng

Inte godkänd

Skenornas överhäng överstiger det maximalt tillåtna.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

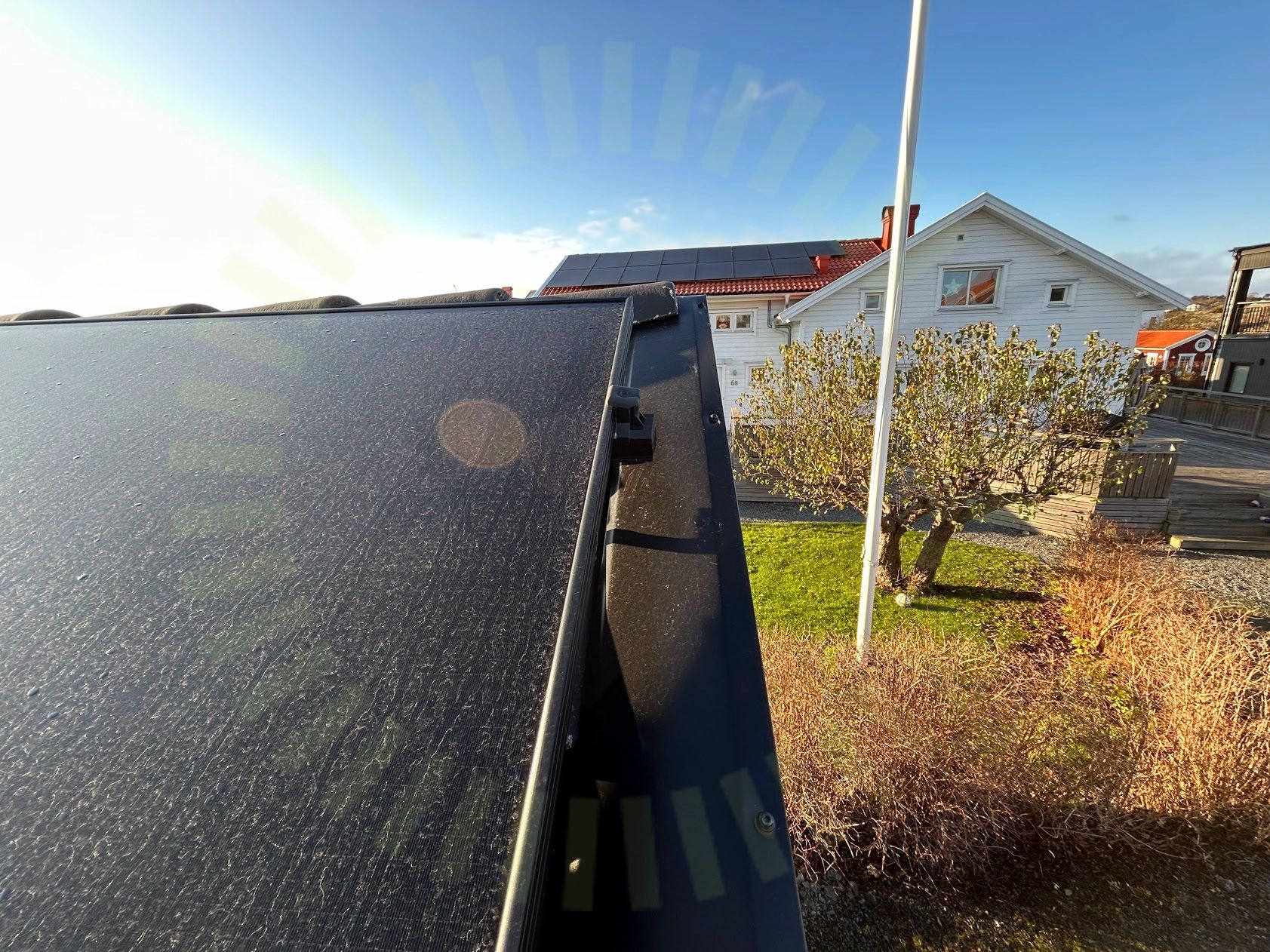

Slutfäste

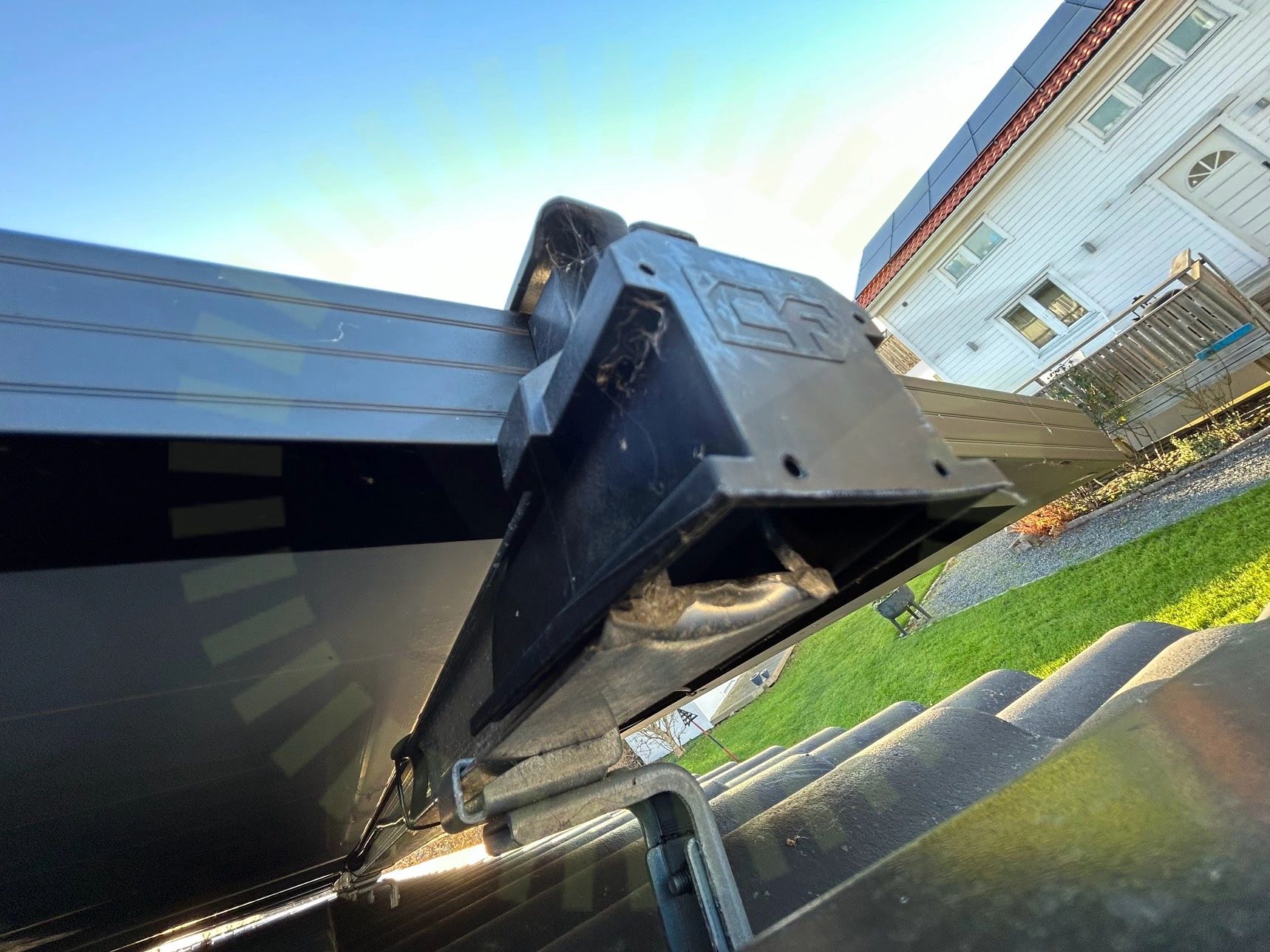

3.7 Slutfäste

Inte godkänd

Slutfästen är felmonterade. Några är utdragna från panelen så där är ett mellanrum mellan ramen och fästet. Andra har för lite skenor som sticker ut från panelramen.

Tillverkarens anvisningar

3.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar
Säkerhetsavstånd

3.9 Säkerhetsavstånd

Inte godkänd

Korrekt säkerhetsavstånd till takets kant uppfylls ej.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

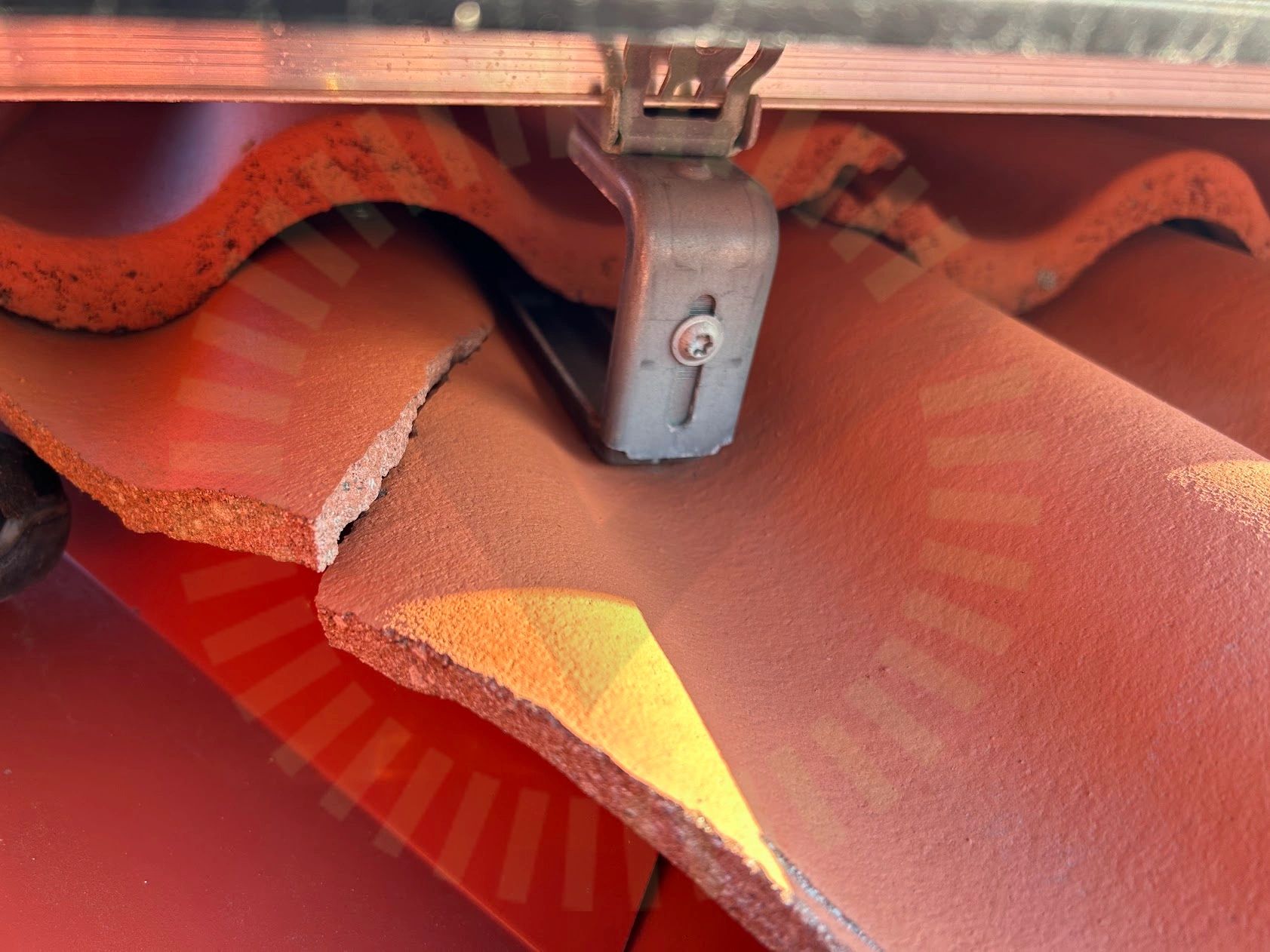

Takkrok infästning

3.10 Takkrok infästning

Inte godkänd

Takpanna under krok har spruckit. Krok sitter ej korrekt.

Tillverkarens anvisningar

Godkända kontrollpunkter

15/25
Främmande materialKlämräckvidd för ställbart fästeMittfästeMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkarp kantSkarvning av skenaSkyddTakgenomföringTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt material

Villa, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

5/13

4.1 Fästenas storlek

Inte godkänd

Fästenas storlek är under vad som godkänns av Hyundai.

Tillverkarens anvisningar

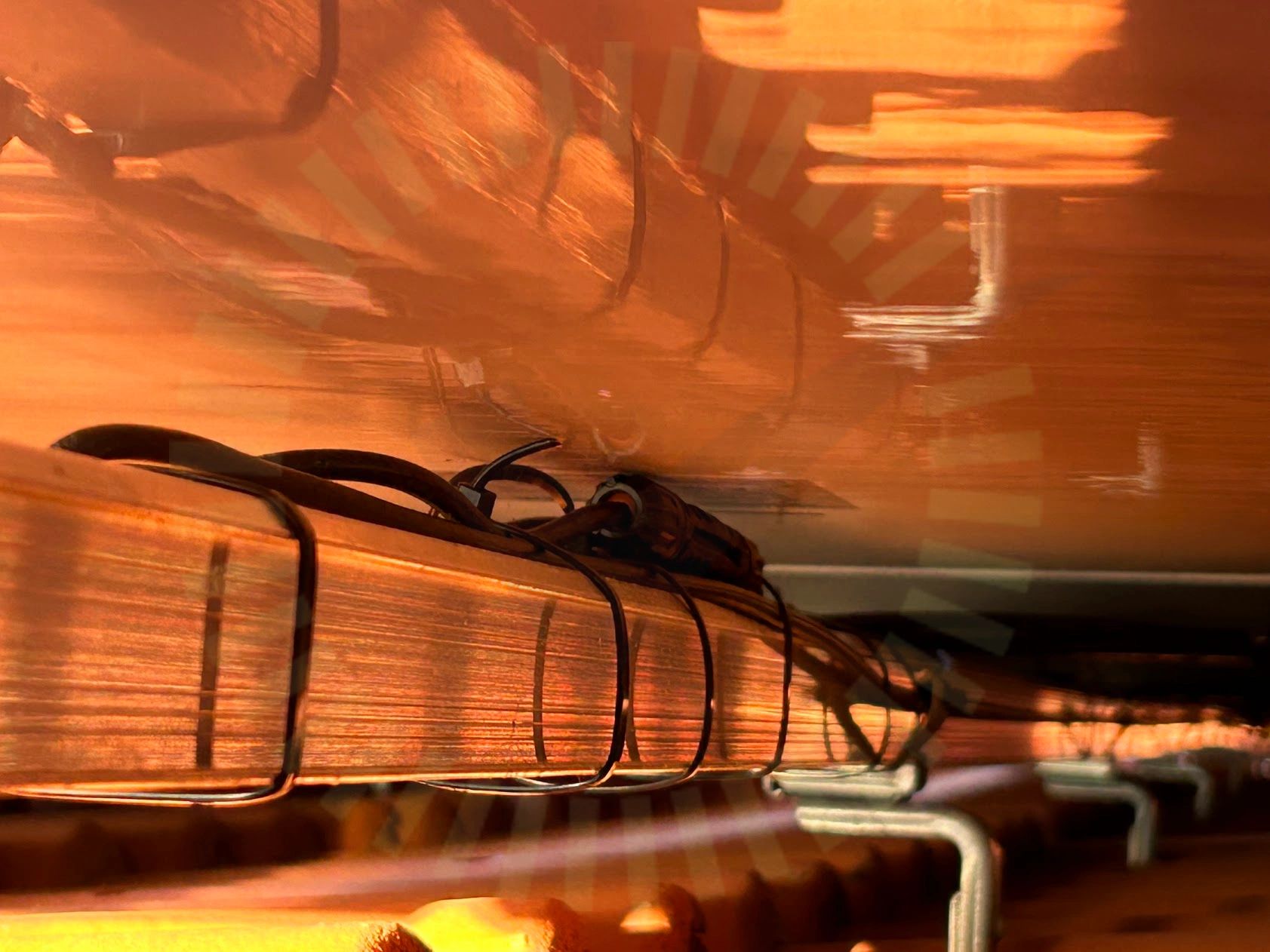

Föremål mot bakstycke

4.2 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot bakstycket av panelerna.

Tillverkarens montageanvisningar

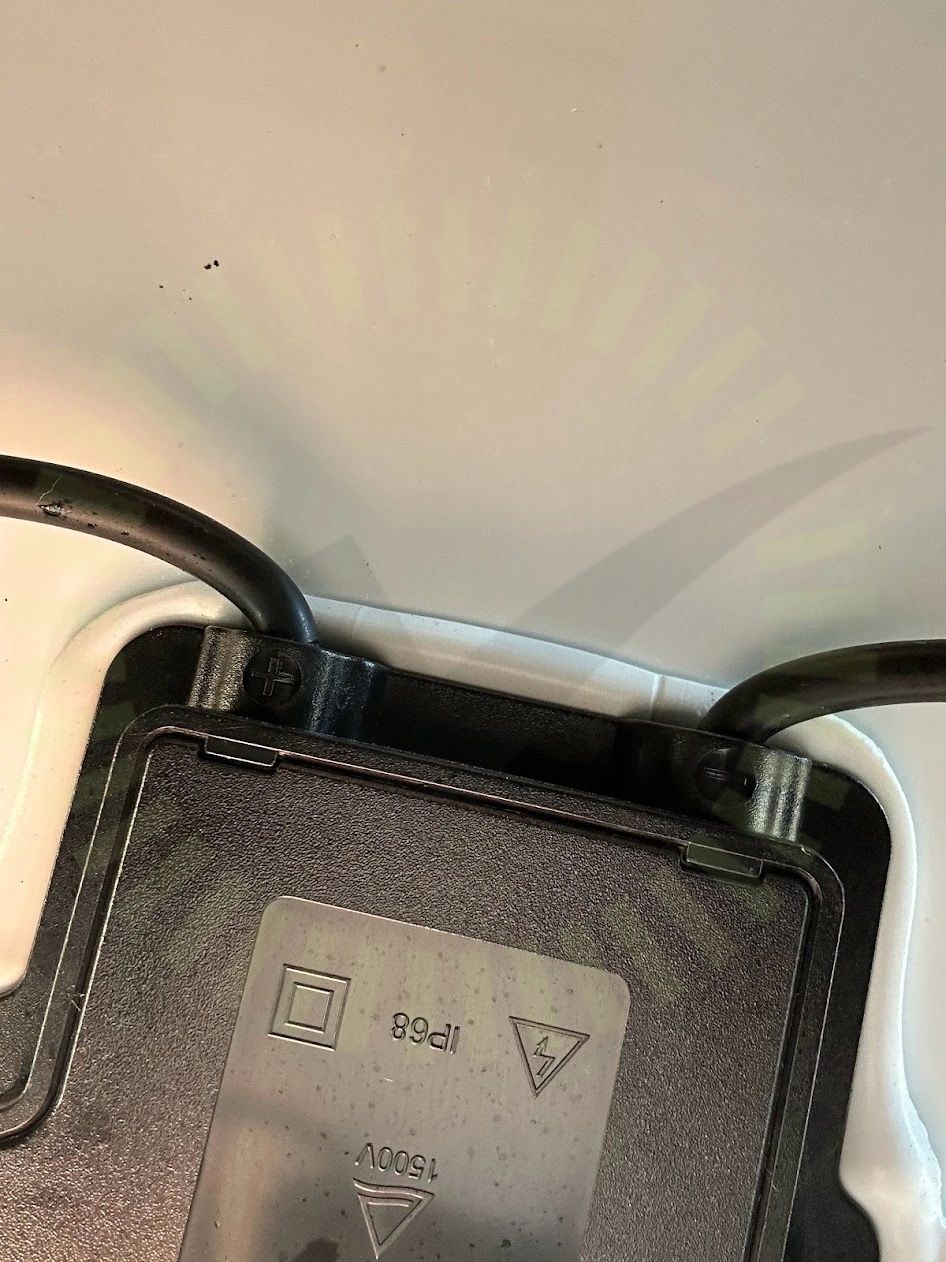

Dragavlastade

4.3 Dragavlastade

Inte godkänd

Kablage är hårt draget från panelernas utgångar.

SS 436 40 00 (522.8.3)
Fästenas överlappning

4.4 Fästenas överlappning

Inte godkänd

Ändfäste utdraget från panelen. Överlappning inte korrekt.

Tillverkarens anvisningar

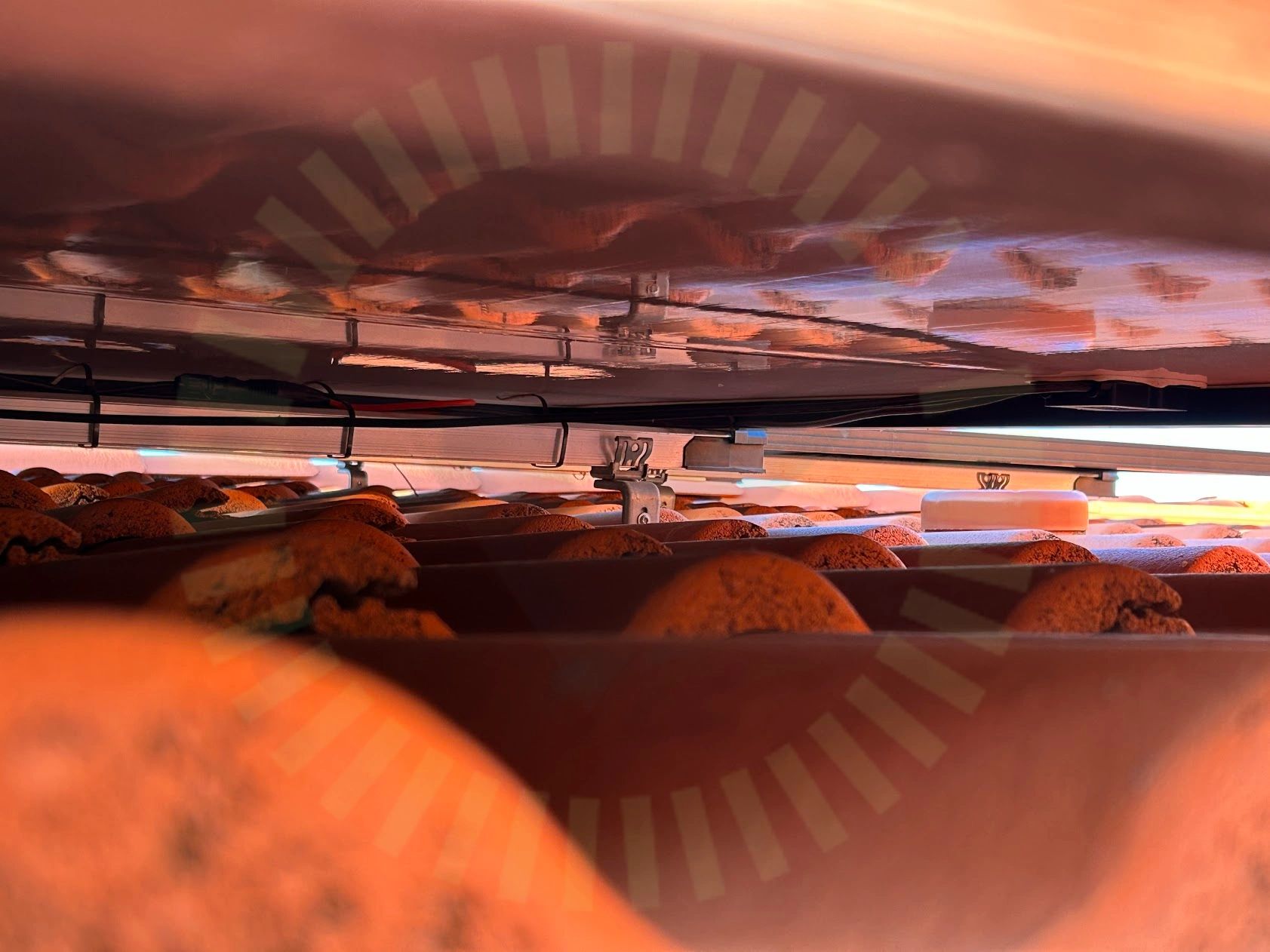

Förbindelse av kontakter

4.5 Förbindelse av kontakter

Inte godkänd

Kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

7/13
Avstånd till takFästenas placeringDräneringshålHöjdskillnadMellanrum panelramSkadorSkugga

Ej tillgängligt vid besiktning

1/13
Strängförläggning

Växelriktare

Anmärkningar

8/29

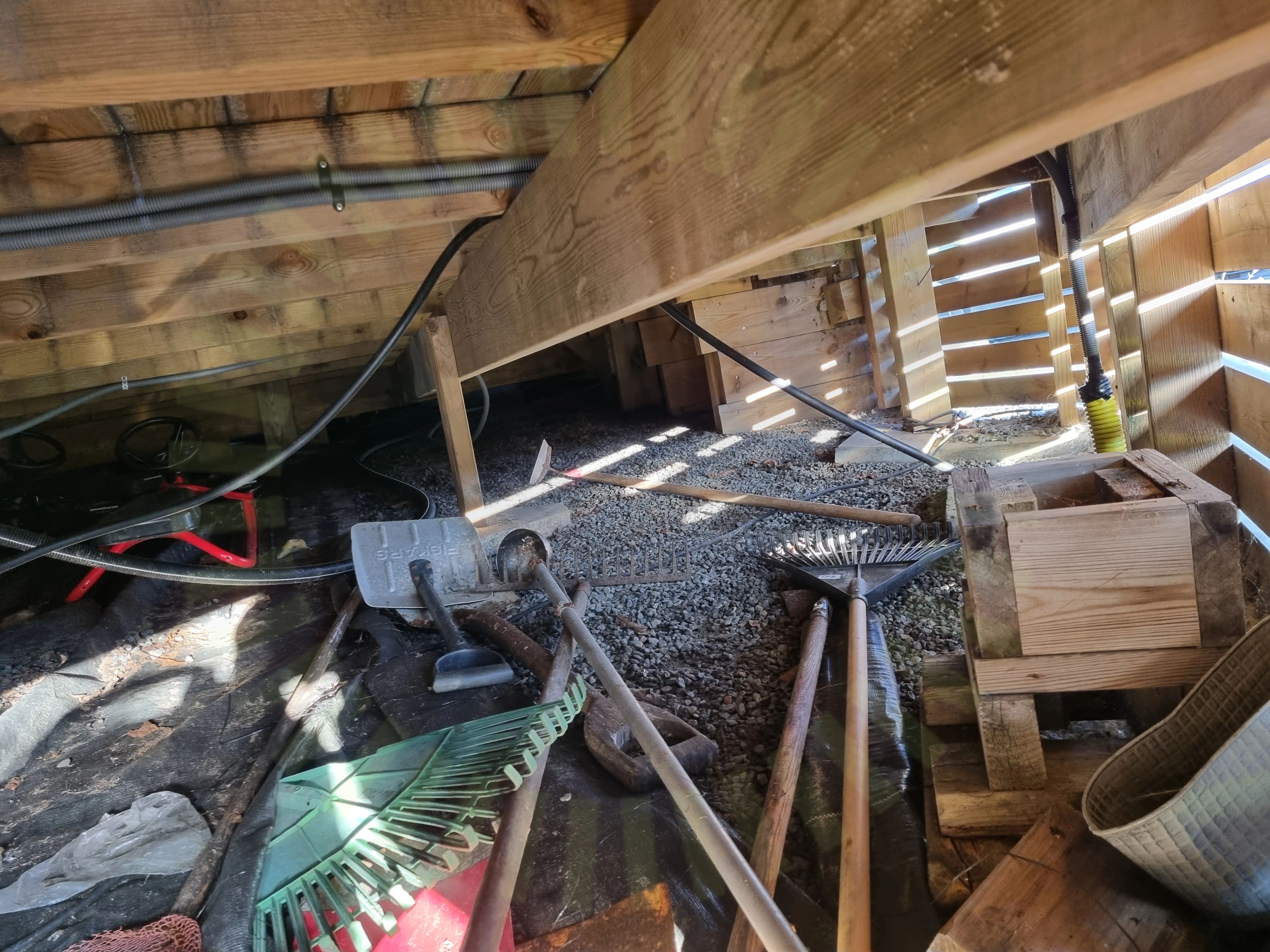

AC Förläggning

5.1 AC Förläggning

Inte godkänd

Ej fastsatt kabel

SS 436 40 00 (522.8.4)
Avstånd

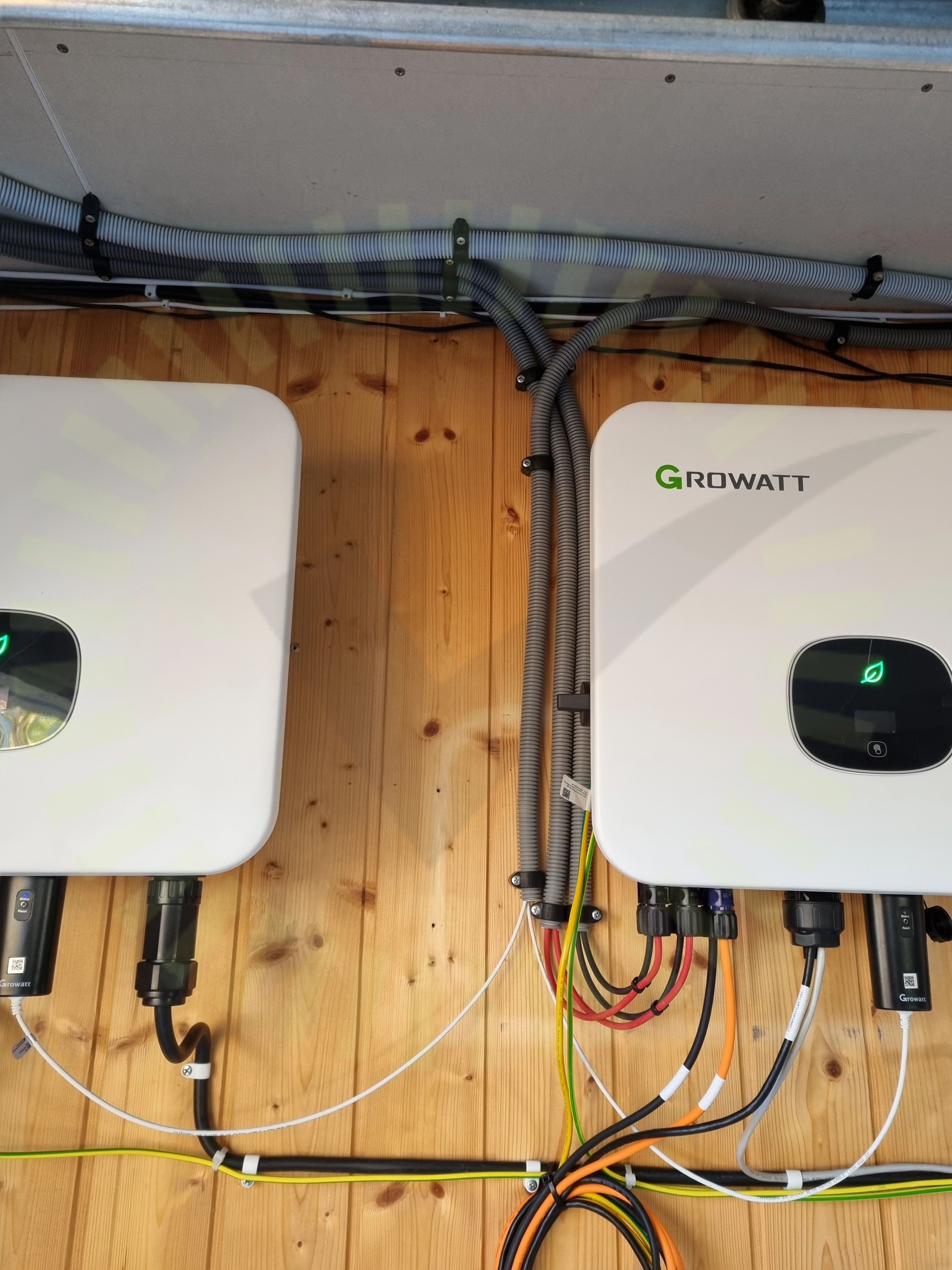

5.2 Avstånd

Inte godkänd

Fritt avstånd kring växelriktare uppfylls ej.

GroWatt Installations Manual, 2022-1-18, Sida 11

5.3 bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

GroWatt User Manual XH EN 202206, Sida 11

5.4 Dokumentation Växelriktare

Inte godkänd

Dokumentation för växelriktare saknas.

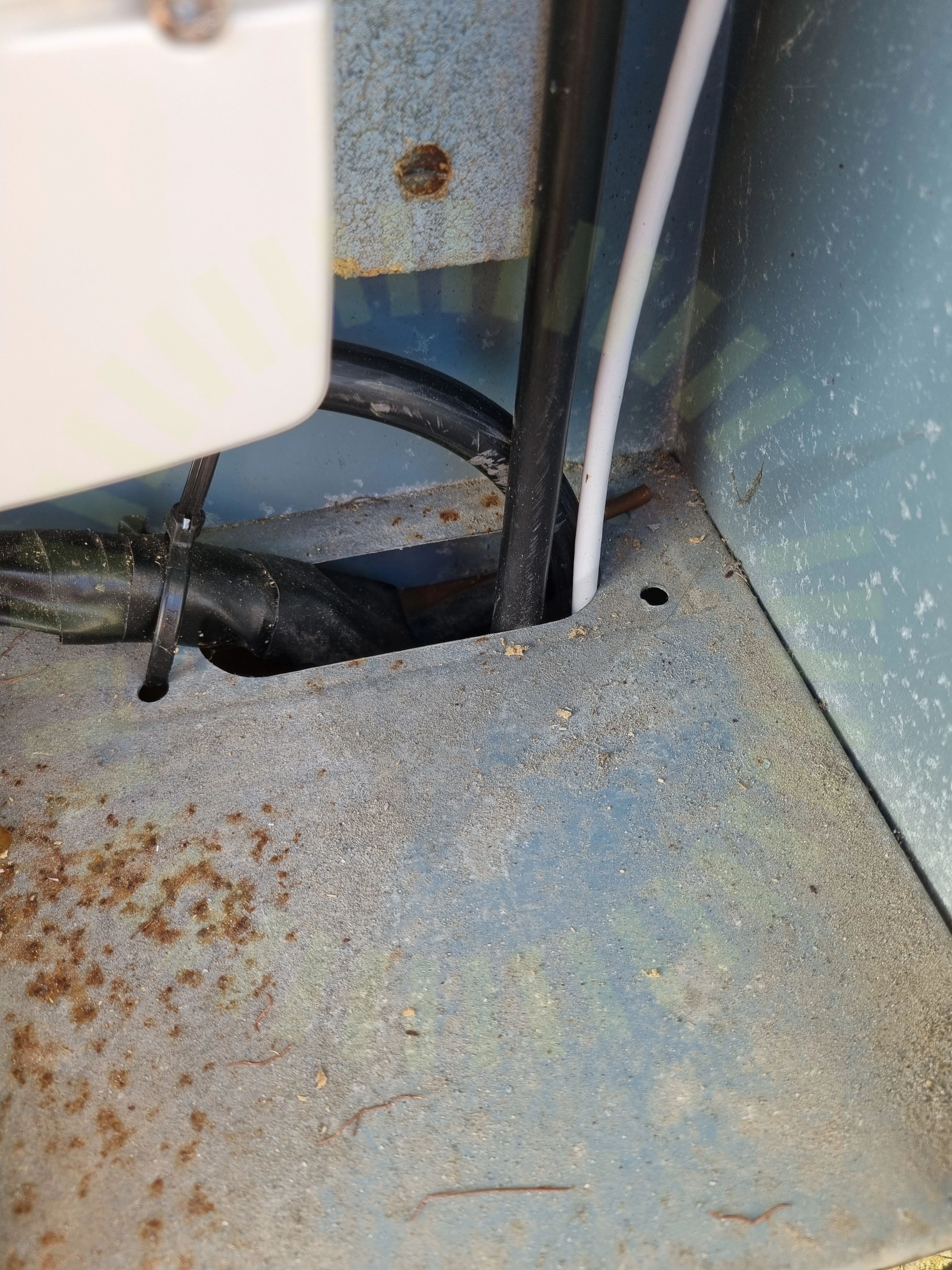

AC kabel skarp kant

5.5 AC kabel skarp kant

Inte godkänd

Vas kant kan skada kabel

Kabel

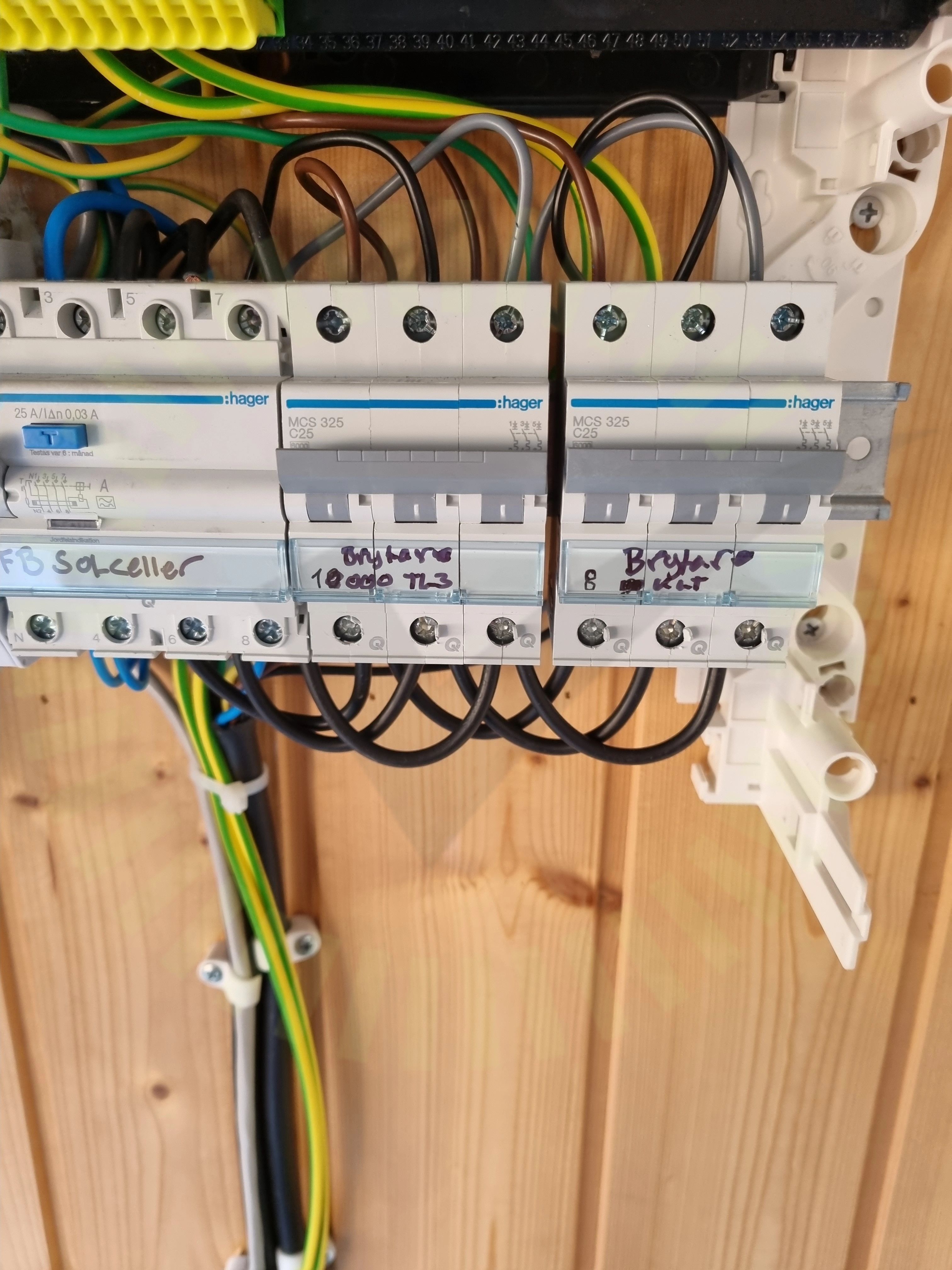

5.6 Kabel

Inte godkänd

Sitter 25A säkringar med 2,5mm kabel

5.7 Konfiguration växelriktare

Inte godkänd

Vald växelriktare kan inte sitta två stycken i samma linje. Kommunikation mellan de bägge kan ej genomföras. Växelriktarna kan därför inte arbeta tillsammans.

5.8 Smartmätare

Inte godkänd

Smartmätarens placering mäter enbart UC som växelriktaren är monterad på. Smartmätaren mäter inte hela husets puls.

Godkända kontrollpunkter
