Besiktningsrapport

9.1

Installation genom

Nova Solar

Datum

14 maj 2024

Ort

Tvååker, Hallands län

Anslutningar i brytare

Fastsäkring av produkt

Skenornas infästning

+ 3

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HTB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSAJ: R5 (3-12K)-T2-15

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Longi: LR5-54HTB

Godkända kontrollpunkter

16/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Nordmount Panntak: Bärläkt

Anmärkningar

3/25

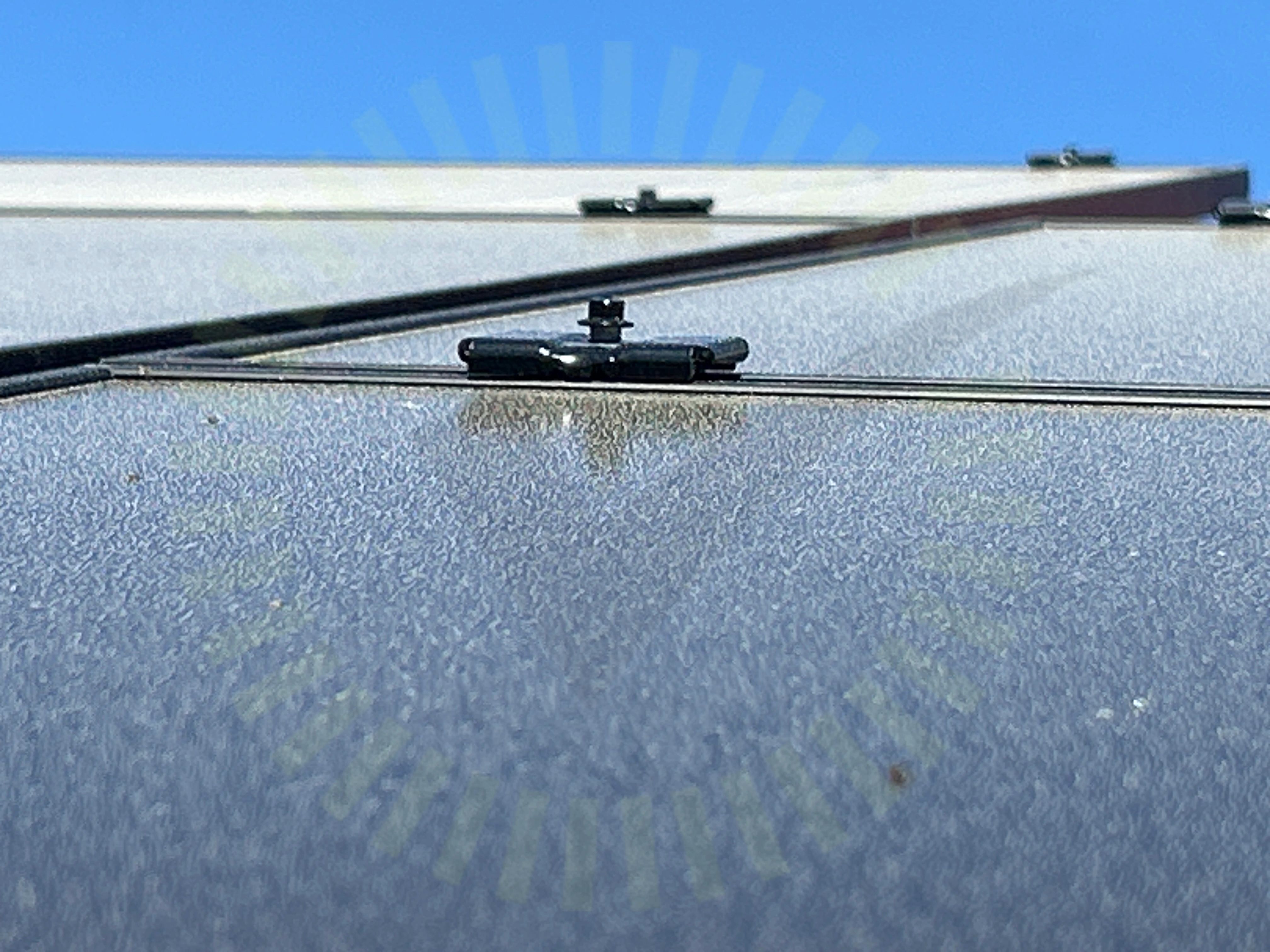

3.1 Mittklämmor

Inte godkänd

Mittfäste ej åtskruvad.

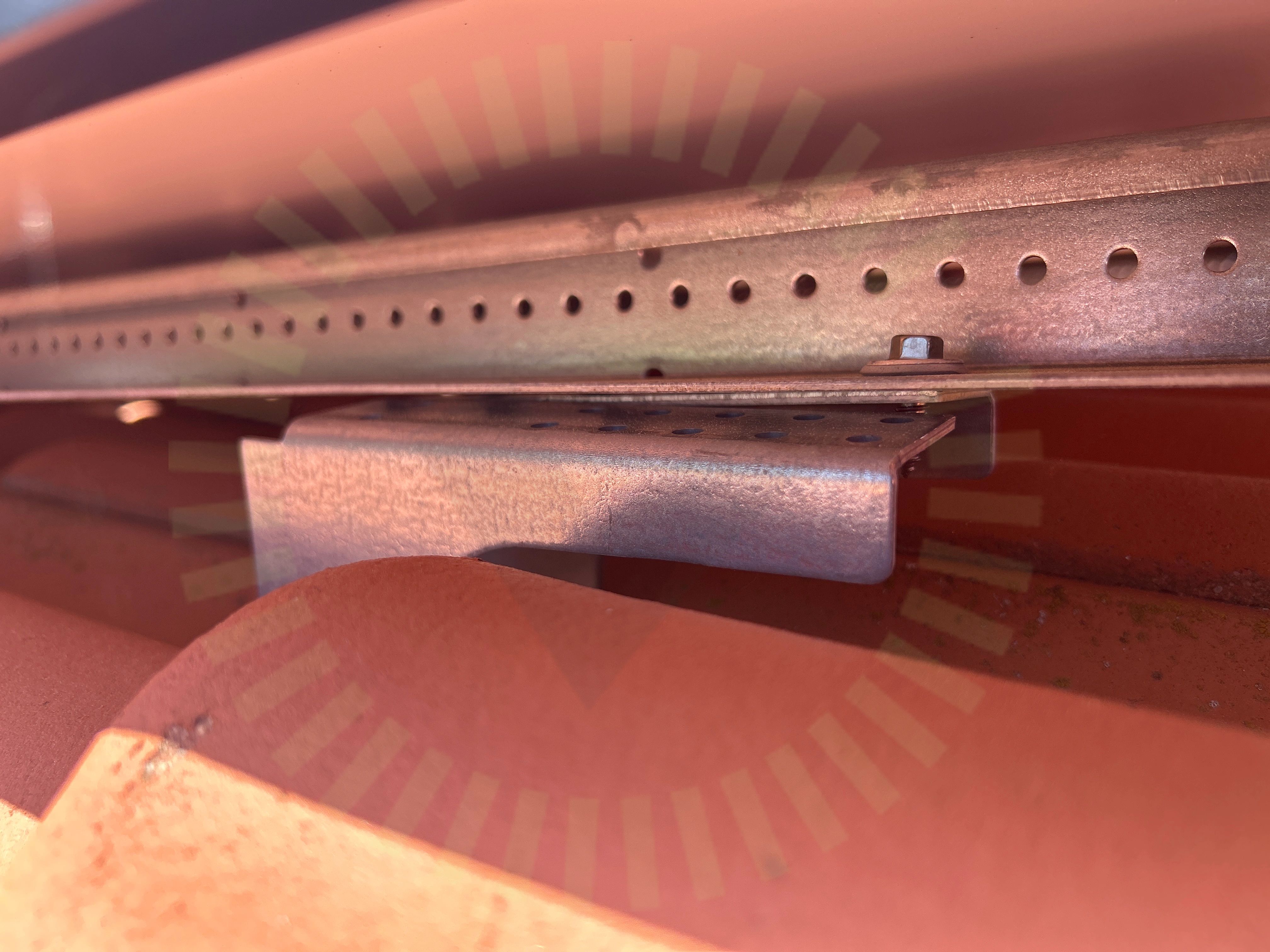

3.2 Skenornas infästning

Inte godkänd

För få antal plåtskruv har använts för skenornas infästning.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

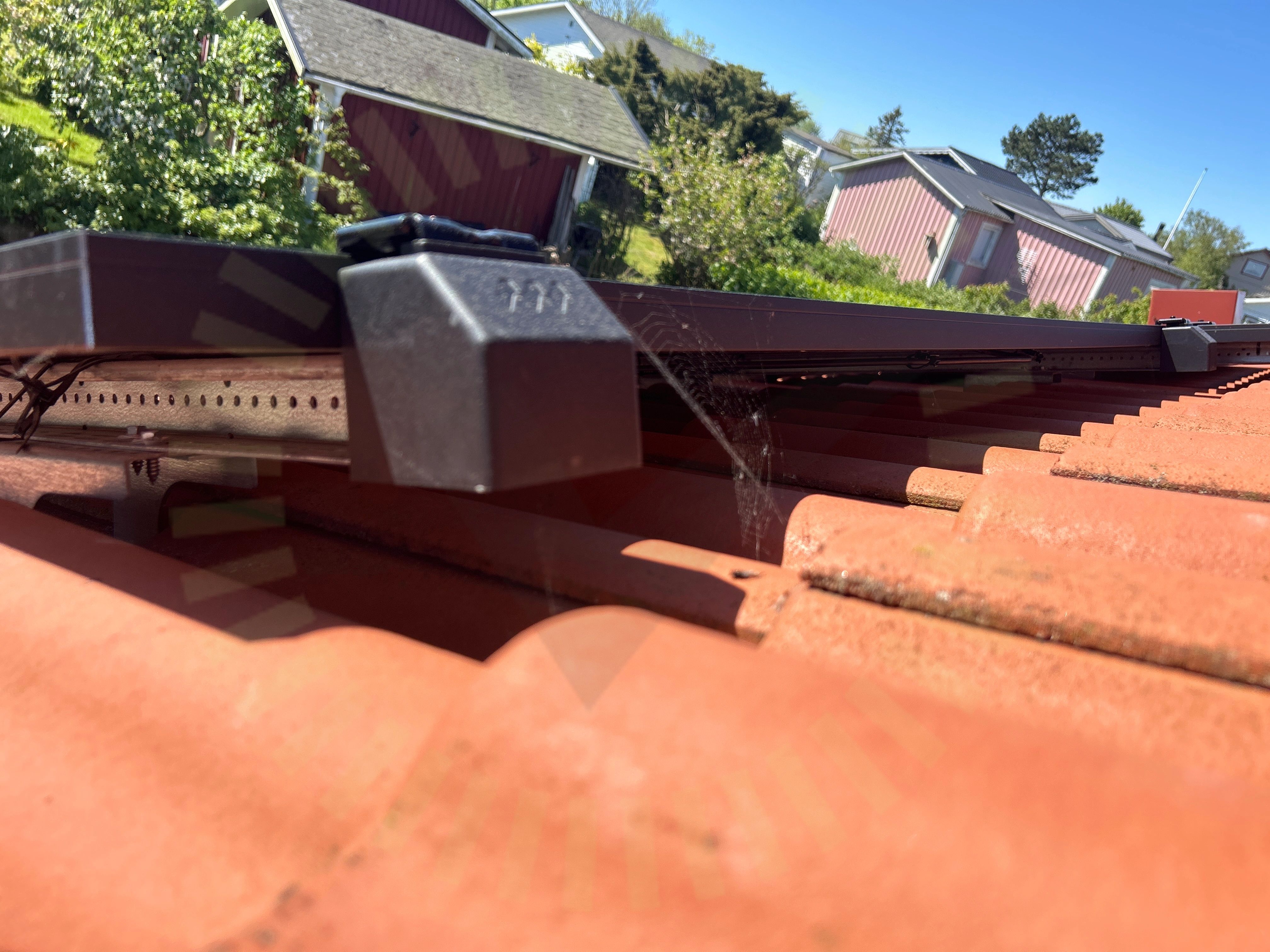

3.3 Stående skenor

Inte godkänd

Stående skena i ytterkant är felvänd.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 4

Godkända kontrollpunkter

22/25

Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

SAJ: R5 (3-12K)-T2-15

Anmärkningar

2/39

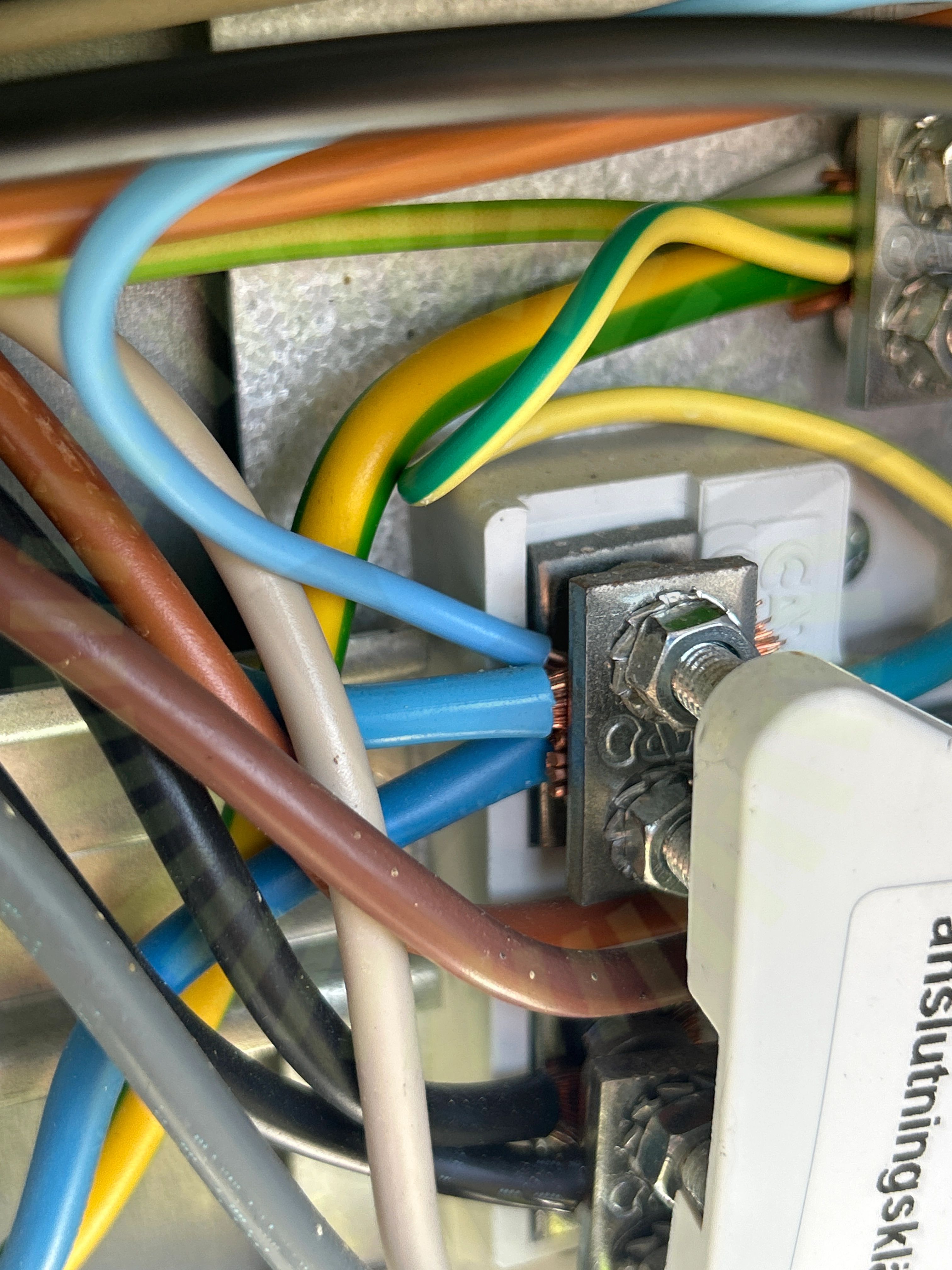

4.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

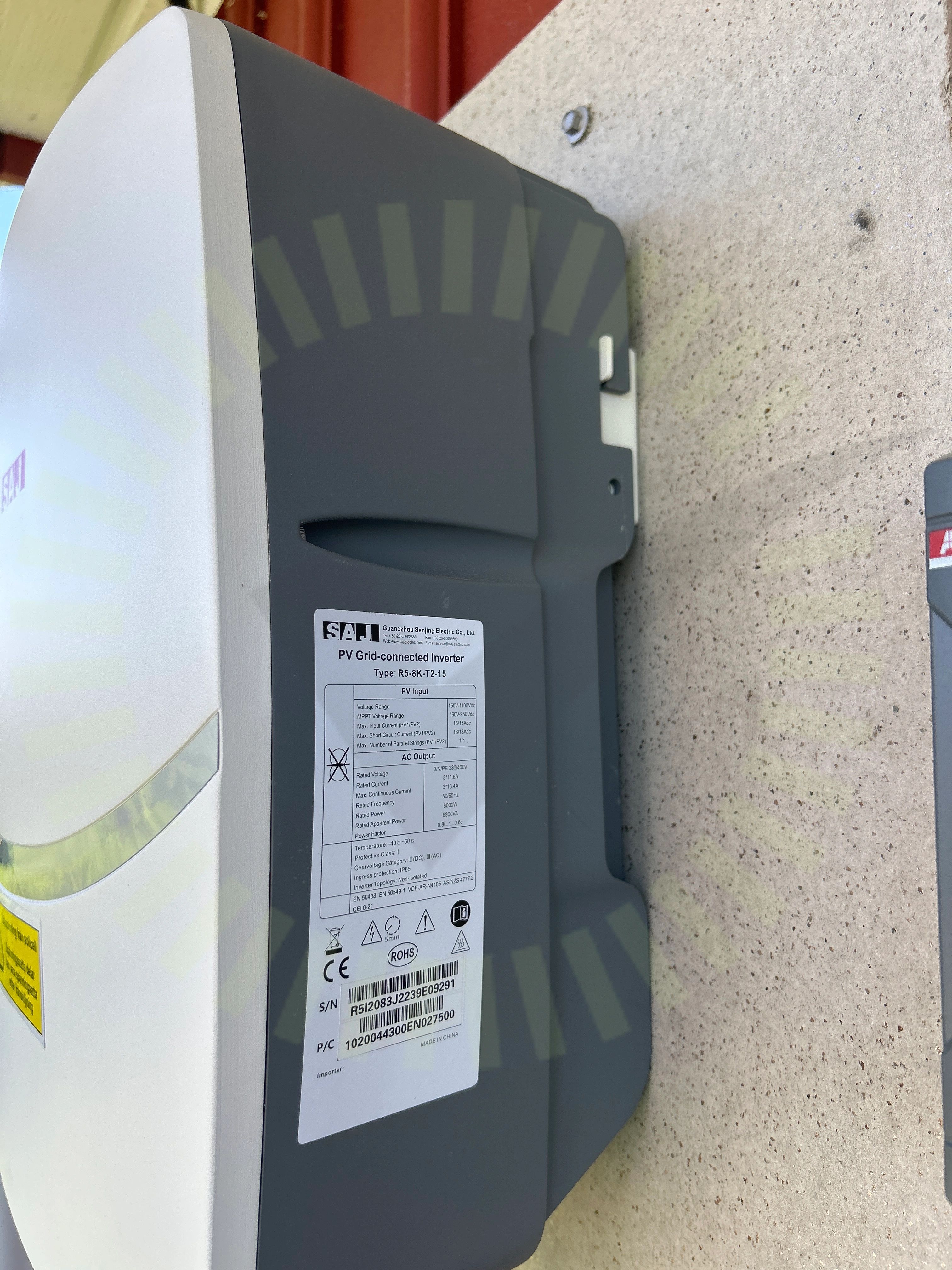

4.2 Fastsäkring av produkt

Inte godkänd

Låsningsskruv saknas.

SAJ: R5-3-20K-T2 R5-3-12K-T2-15 User manual V2, Sida 27

Godkända kontrollpunkter

37/39

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Anmärkningar

1/7

5.1 Anslutningar i brytare

Inte godkänd

Växelriktarens kabel är inte korrekt ansluten i säkerhetsbrytaren. Ledare är anslutna i felaktig ordning.

Godkända kontrollpunkter

6/7

EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/1

6.1 Kvarglömt material

Inte godkänd

Kvarglömda skenbitar från montagesystemet.
