Besiktningsrapport
9.0
Installation genom
Takkraft
Datum
20 april 2026
Ort
Saltsjö-boo, Stockholms län
DC kabel förläggning
Klämmornas placering
Klämmornas överlappning
+ 2
92% godkända
8% ej godkända
Om installationen
Paneler
DMxxxG12RT-G54HBB
Montagesystem
Nordmount: Papptak
Växelriktare
Sigenergy: Hybrid TP2
Batteri
Sigenergy: SigenStor BAT
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Undercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema stämmer inte med verkligheten.
Godkända kontrollpunkter
2/3
Batteri
Anmärkningar
2/17
2.1 Batteri PE
Inte godkänd
Batteriets jordkabel har inte korrekt färgmarkering. Skyddsjord ska vara grön/gul efter hela sin längd.
2.2 Väderskydd
Inte godkänd
Batteriet är placerat i direkt solljus.
Godkända kontrollpunkter
15/17
Smartmätare
Godkända kontrollpunkter
6/6
Tak 1: DMxxxG12RT-G54HBB
Anmärkningar
2/18

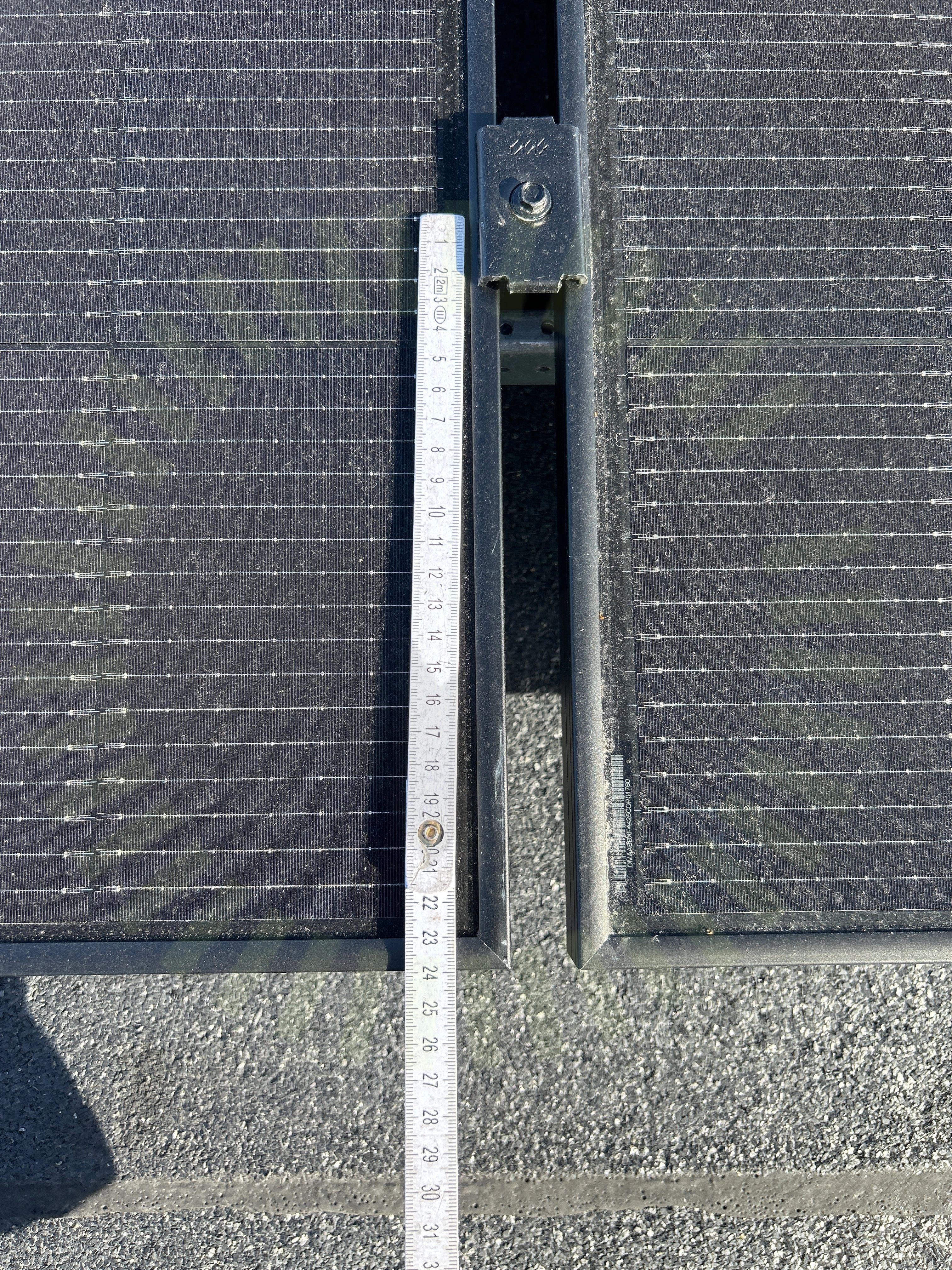

4.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

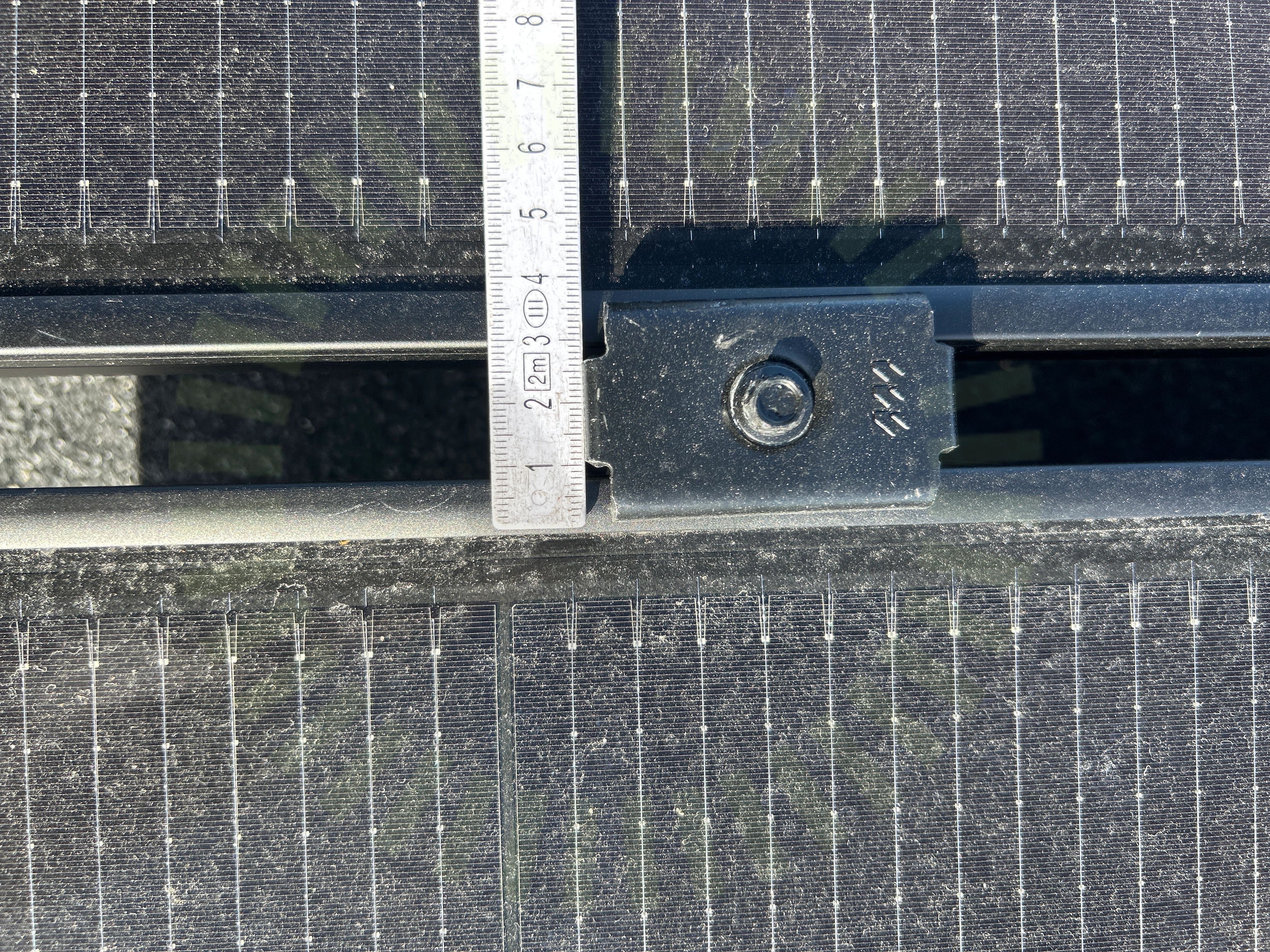

4.2 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Godkända kontrollpunkter
16/18
Tak 1: Nordmount: Papptak
Anmärkningar
4/23
5.1 DC kabel förläggning
Inte godkänd
Kablage ligger klämt mellan skena och kopplingslåda.

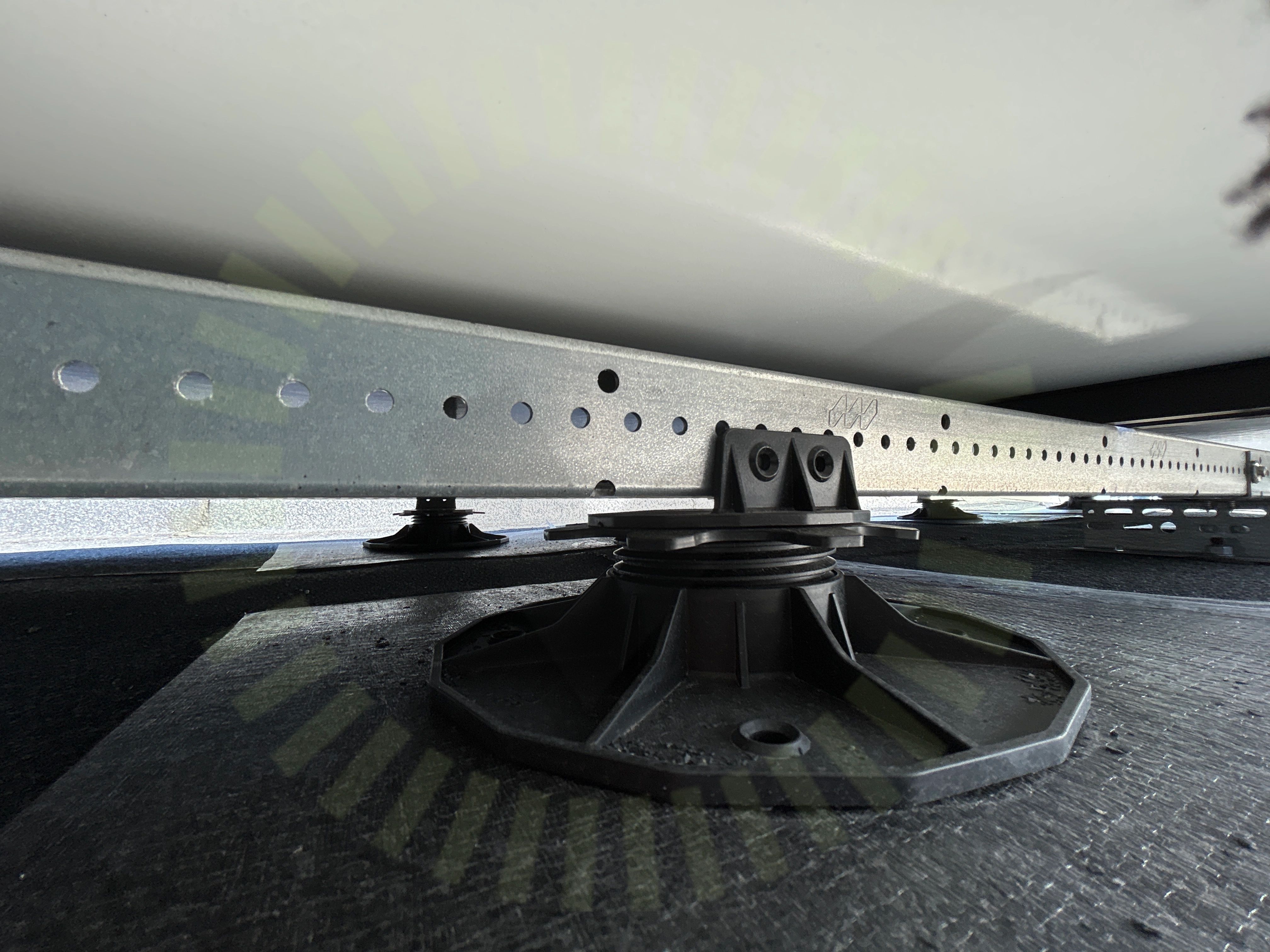

5.2 Stödplatta infästning
Inte godkänd
Stödplattan är är inte infäst med skruv.

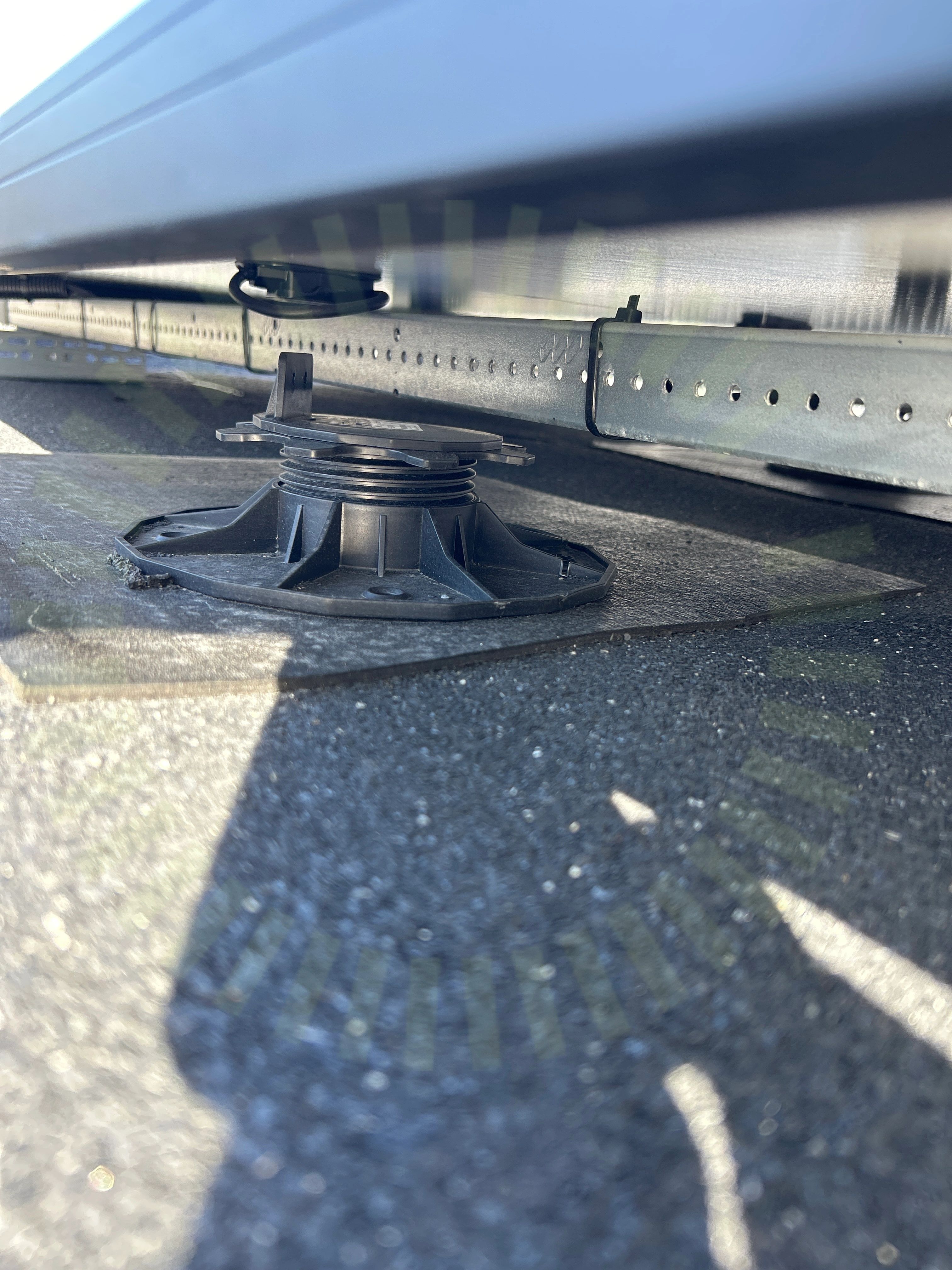

5.3 Stödplatta placering
Inte godkänd
Stödplattan är inte placerad under skenan.
5.4 Snö- och Vindlastberäkning
Inte godkänd
Inmatad layout i lastberäkningen stämmer inte med verkligheten.
Godkända kontrollpunkter
19/23
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
1/36
8.1 Väderskydd
Inte godkänd
Växelriktaren är placerad i direkt solljus.
