2.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules V18, Sida 13
Besiktningsrapport
9.2
Installation genom
SolNord AB
Datum
22 februari 2024
Ort
Förslöv, Skåne län
96% godkända4% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörUndercentral
Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Longi: LR5-54HTB
Anmärkningar
1/18Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/22
3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
3.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd. Dålig bild då pannan ej gick att föra upp.
Godkända kontrollpunkter
20/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
5/5FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

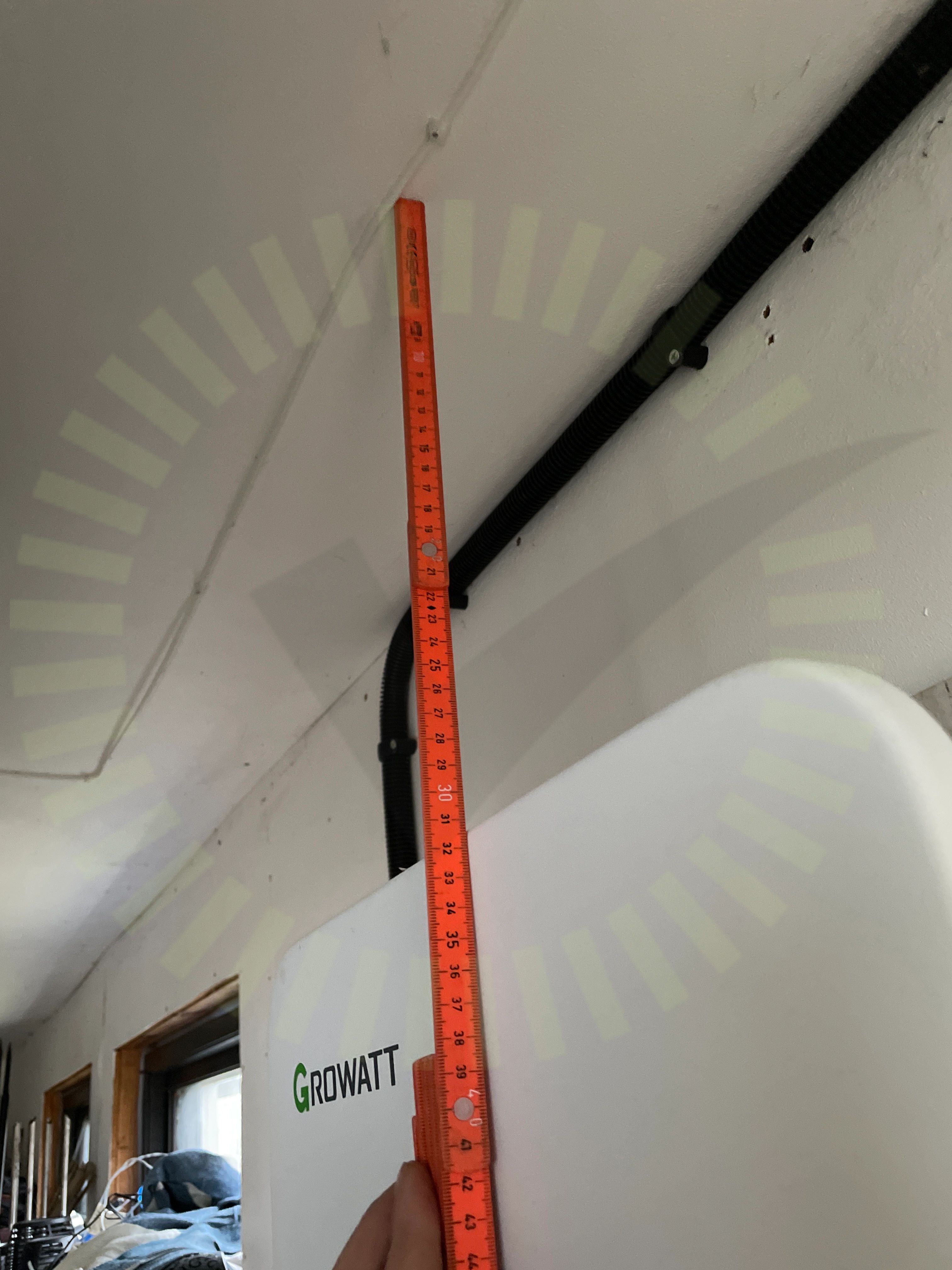

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
