Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Svea Solar

Datum

16 oktober 2023

Ort

Älvsjö, Stockholms län
Skenornas infästning skruvade
Kabeluppfästning
Föremål mot bakstycke
95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

CC90- UNUM Betongpannor

Anmärkningar

3/26
Främmande material

2.1 Främmande material

Inte godkänd

Fel skruv använd. Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Kabeluppfästning

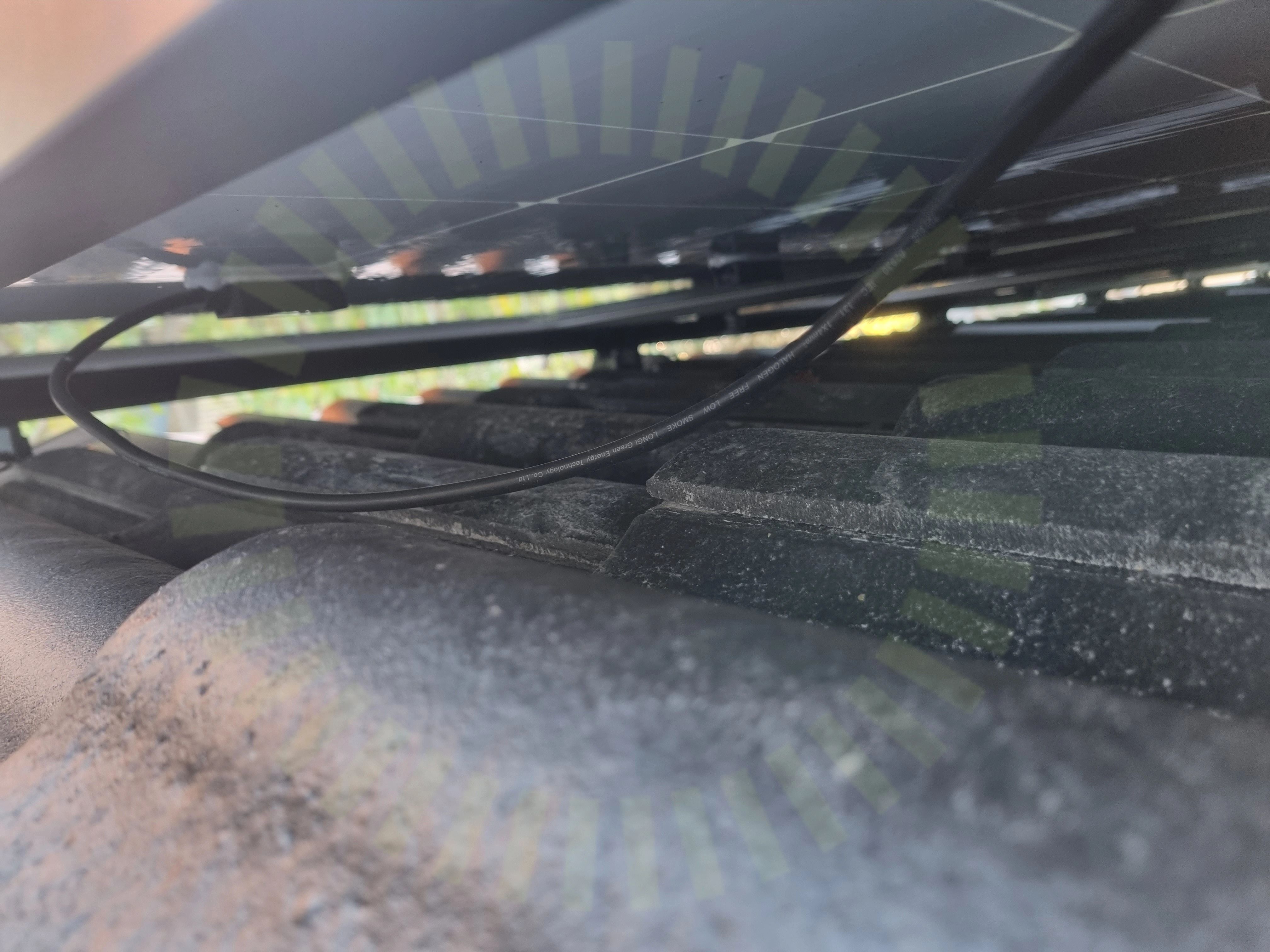

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Skenornas infästning skruvade

2.3 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad. Skruven sitter på första infästning från kant, eller saknas helt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

22/26
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvOptimerarfästeSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Huawei: SUN2000-12-25KTL-M5

Godkända kontrollpunkter

42/42
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Longi: LR5-54HPB

Anmärkningar

3/17
Föremål mot bakstycke

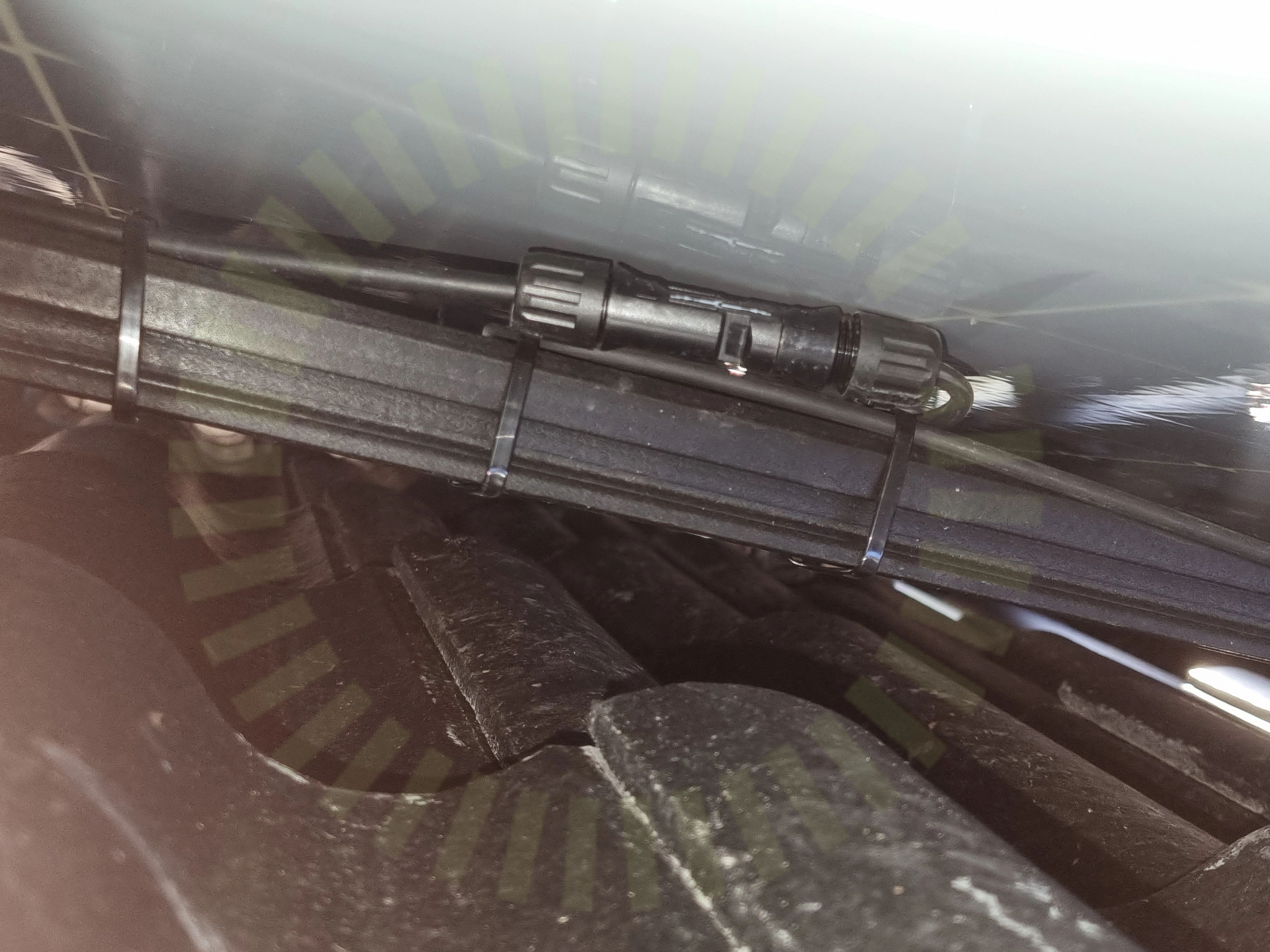

4.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Kontaktdon

4.2 Kontaktdon

Inte godkänd

Kontakt är felkontakterad, förskuvning sitter snett.

Panelkablaget generell böjradie

4.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/17
Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan
