Besiktningsrapport
9.9
Installation genom
Skandica Solar
Datum
1 mars 2024
Ort
Mölndal, Västra Götalands län
Skarp kant
Klämmornas överlappning
Dosa
Väderskydd
97% godkända
3% ej godkända
Om installationen
Paneler
Jinko: Tiger Neo N-type 54HL4R-B
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Tillbehör
Undercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17

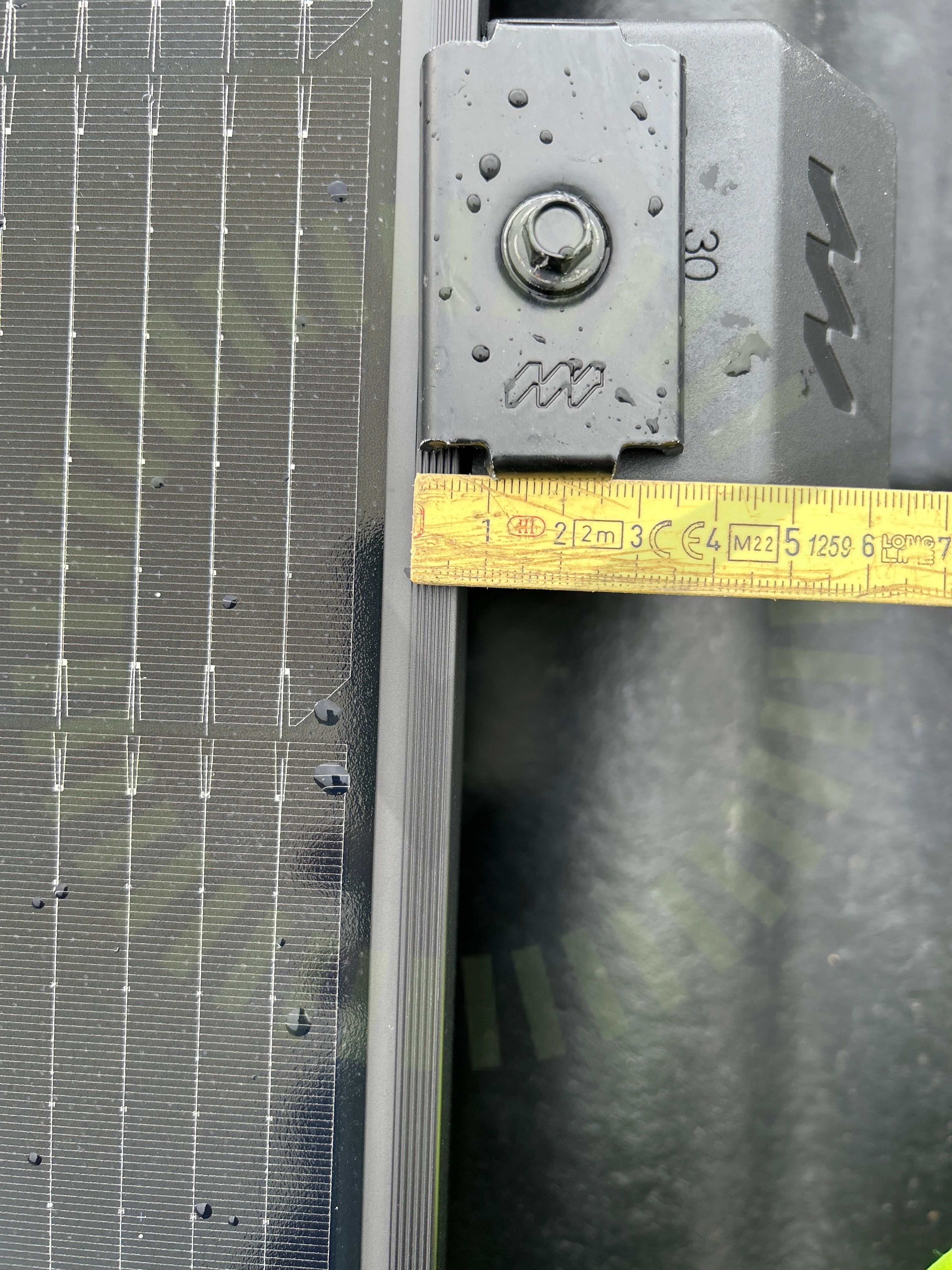

2.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Godkända kontrollpunkter
15/17
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
22/22
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
6/6
Infästning
IP-Klassning
Kabelinföringar
PEN-ledare
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/36
6.1 Dosa
Inte godkänd
Vatten har ansamlats i kopplingdosa. Kabel bör ej komma ovanifrån in i dosan.
6.2 Väderskydd
Rekommendation
Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13
6.3 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
Godkända kontrollpunkter
33/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Strängdesign
Växelriktarens IP klassning
