Besiktningsrapport
9.2
Installation genom
Nova Solar
Datum
27 april 2023
Ort
Torslanda , Västra Götalands län
Klämmor rätt förläggning
Skenskarvar
Kopplingslåda

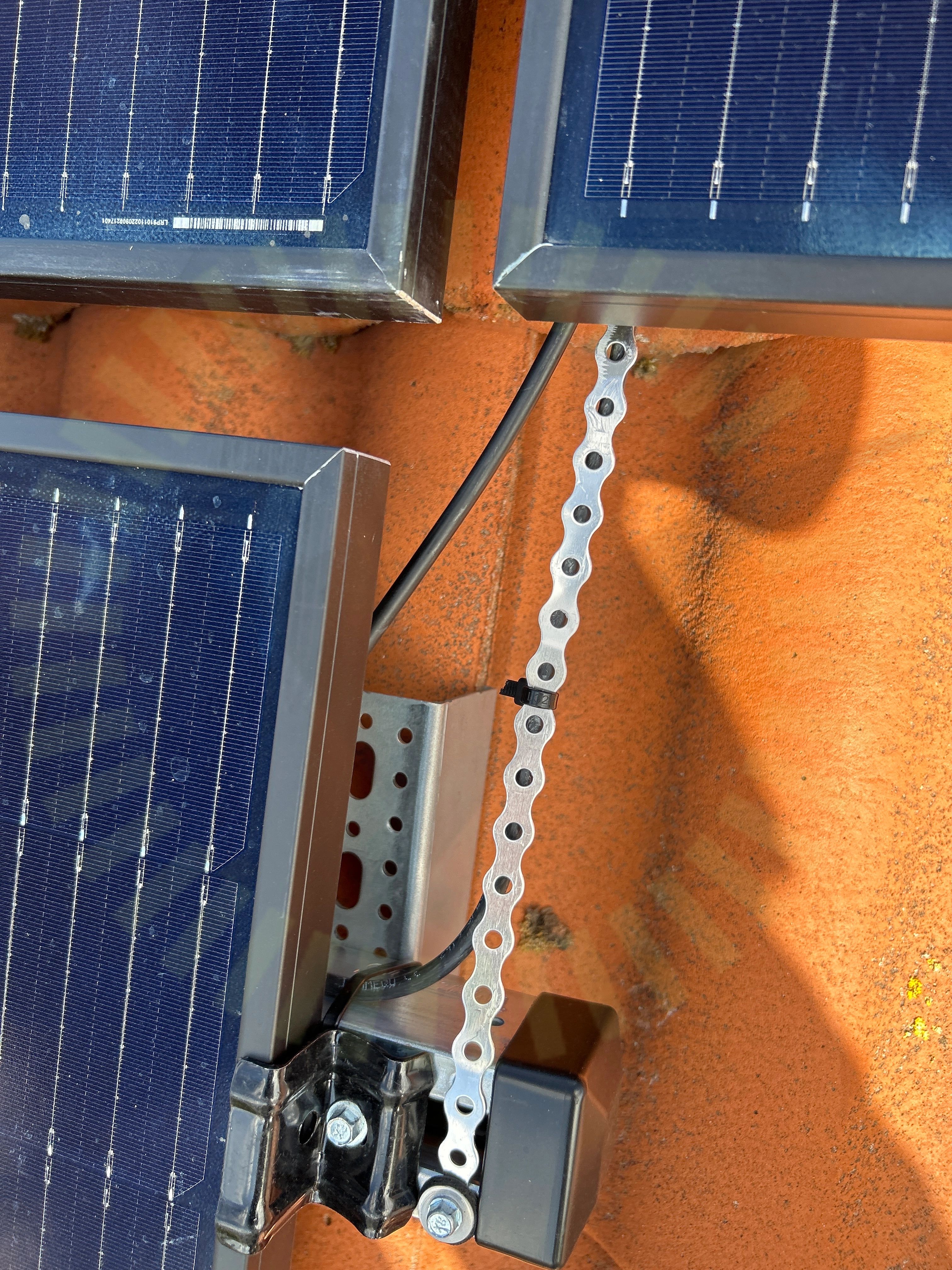

+ 2
92% godkända
8% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Elmaterial: Kapsling
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
2/3
Avtal
Mätprotokoll DC
Kapsling
Godkända kontrollpunkter
8/8
Brytare
Böjradie
Infästning
Installation
IP-Klassning
Placering
Termisk påverkan
Yttre påverkan
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/17

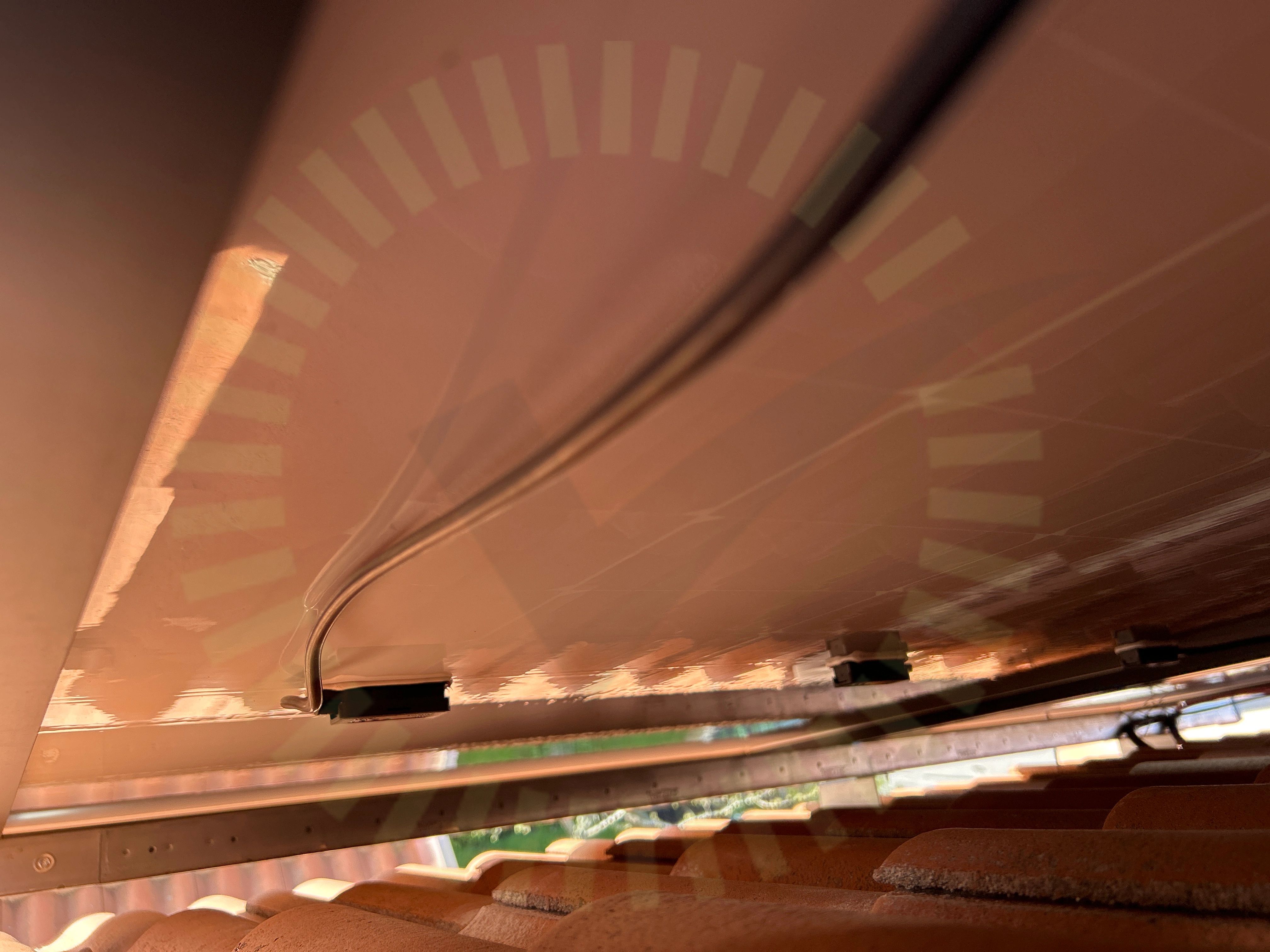

3.1 Kopplingslåda
Inte godkänd
Kablage ej dragavlastade.
Godkända kontrollpunkter
14/17
Avstånd till tak
Dräneringshål
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Ej tillgängligt vid besiktning
2/17
Förbindelse av kontakter
Kontakter
Tak 1, Weland Stål: Råspont
Anmärkningar
5/23

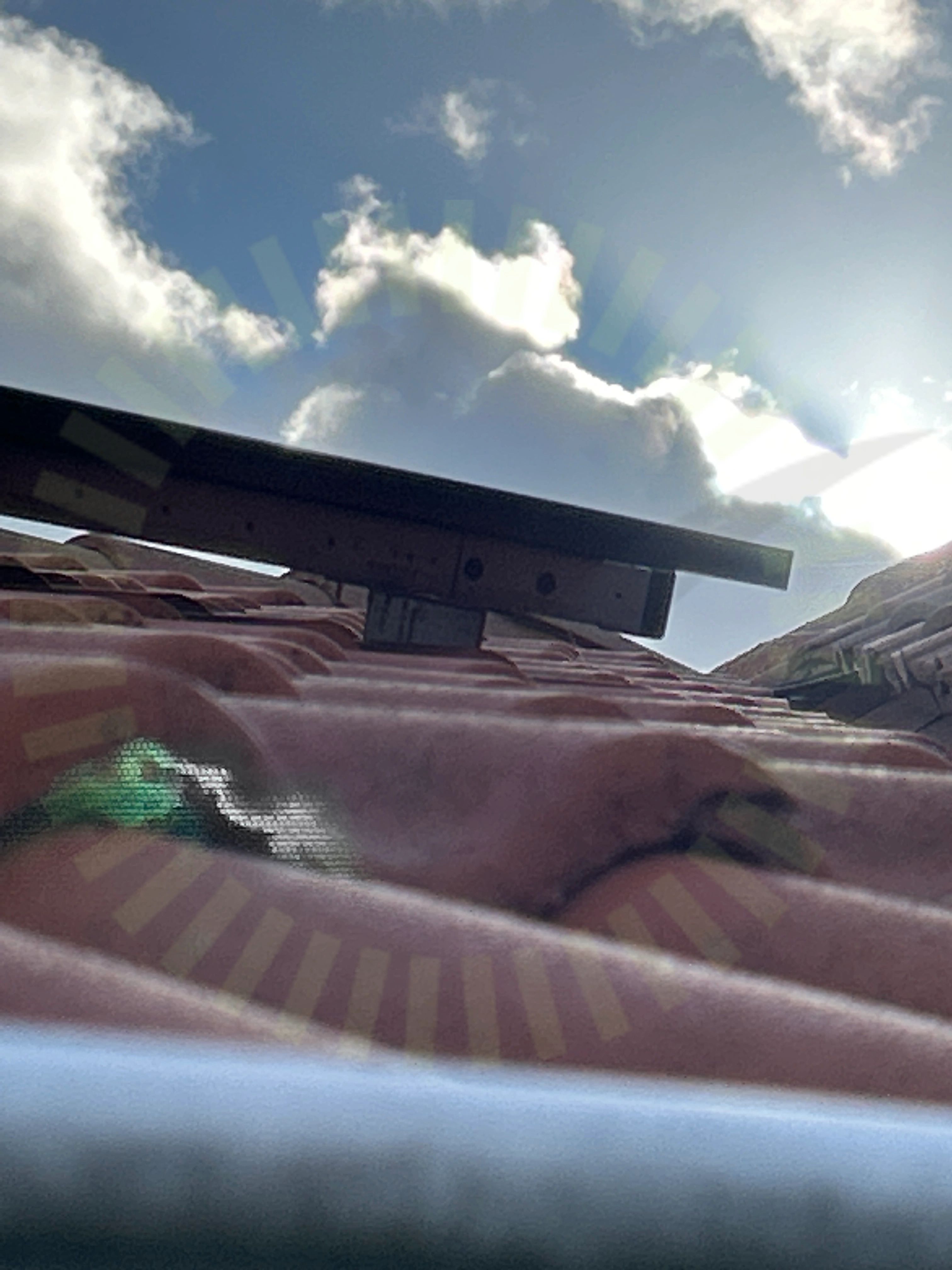

4.1 Främmande material
Inte godkänd
Skruvar som använts i skarv är inte från Weland.
4.2 DC kabel förläggning
Inte godkänd
Kablage hänger oskyddad utanför panelerna.
4.3 Klämmor rätt förläggning
Inte godkänd
Mittfästen är inte monterade enligt tillverkarens anvisningar.
MA5111 Sid 1 (1) | Version 4 - 221117

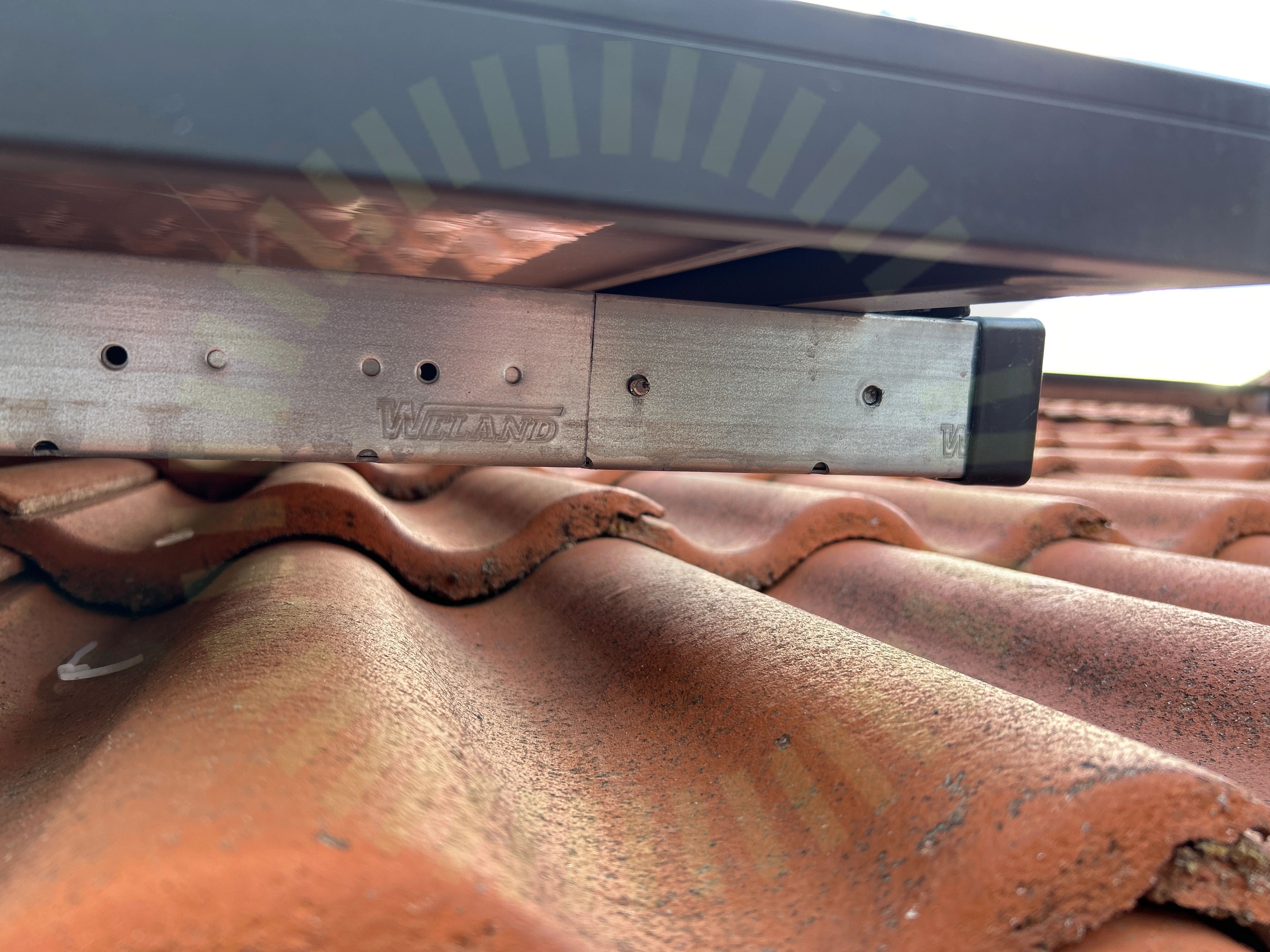

4.4 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101

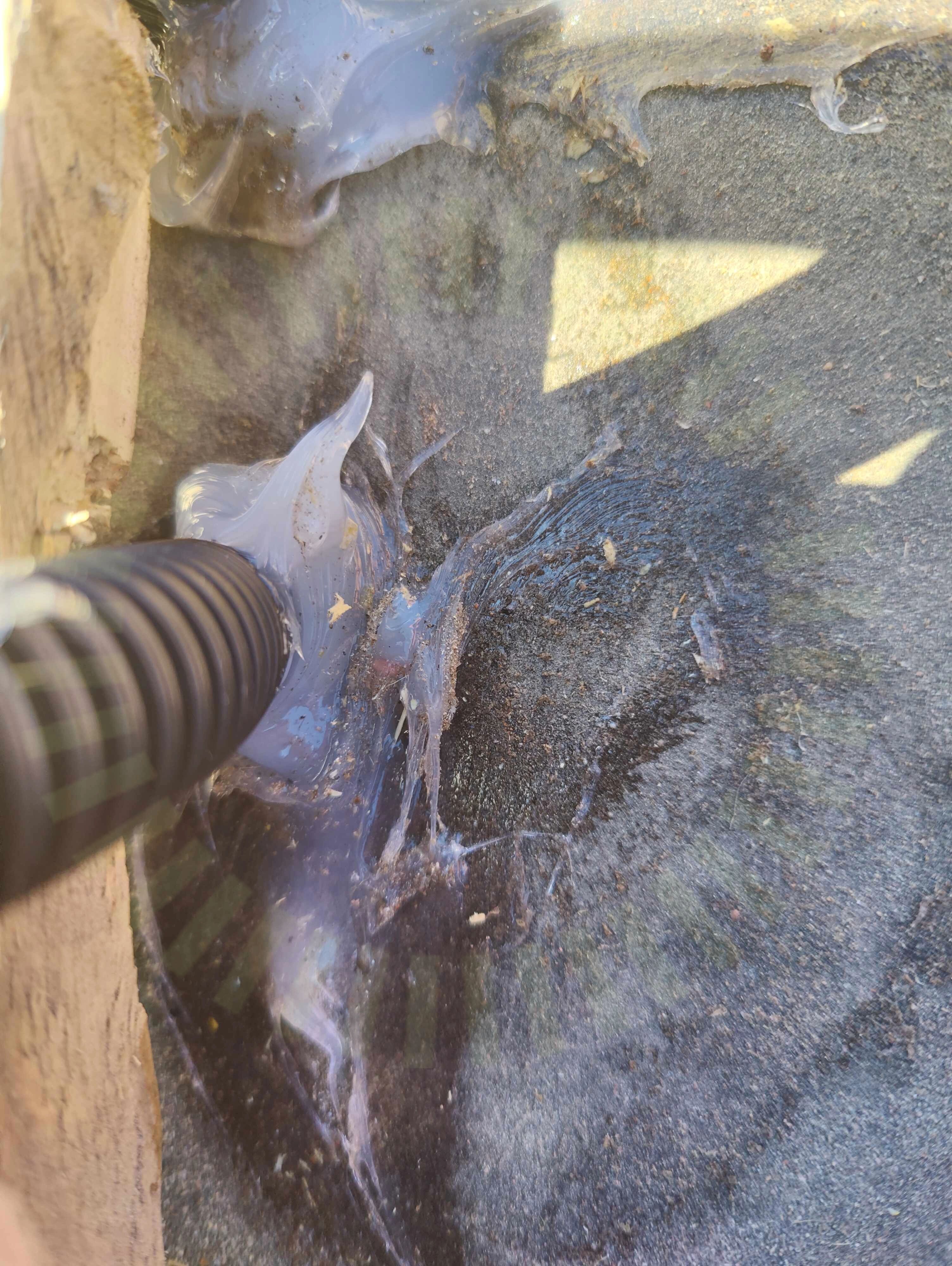

4.5 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
18/23
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Mittklämma skruv
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
32/32
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kontakter
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
