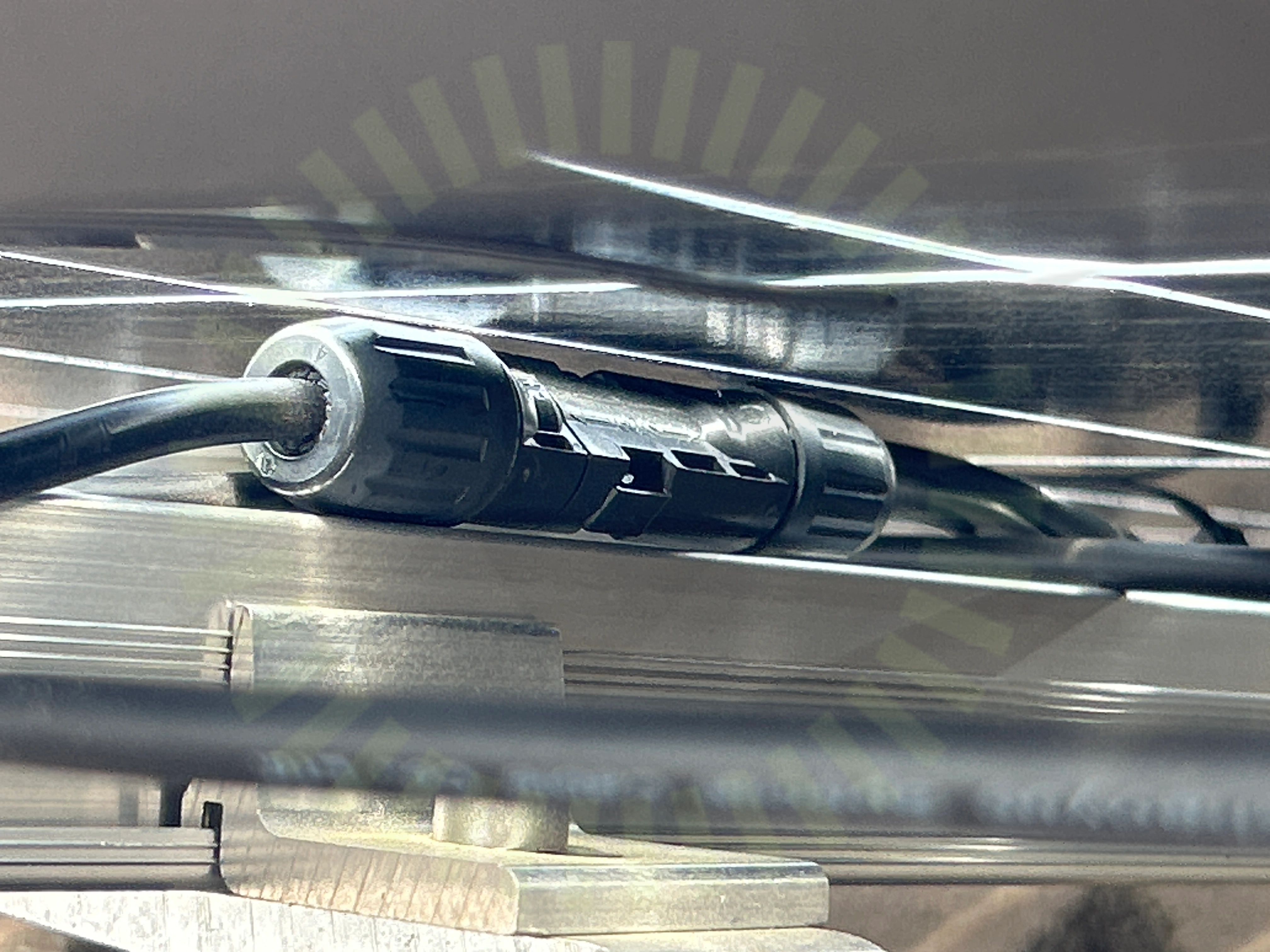

1.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke.
Besiktningsrapport
8.8
Installation genom
EcoKraft
Datum
15 maj 2023
Ort
KUNGSÖR, Västmanlands län
87% godkända13% ej godkända
Om installationen
PanelerBauer: BS-108M10HBB-GG 420 - 430 W
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSunGrow: SG5-12RT
TillbehörElmaterial: Kapsling
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Bauer: BS-108M10HBB-GG 420 - 430 W
Anmärkningar
3/14

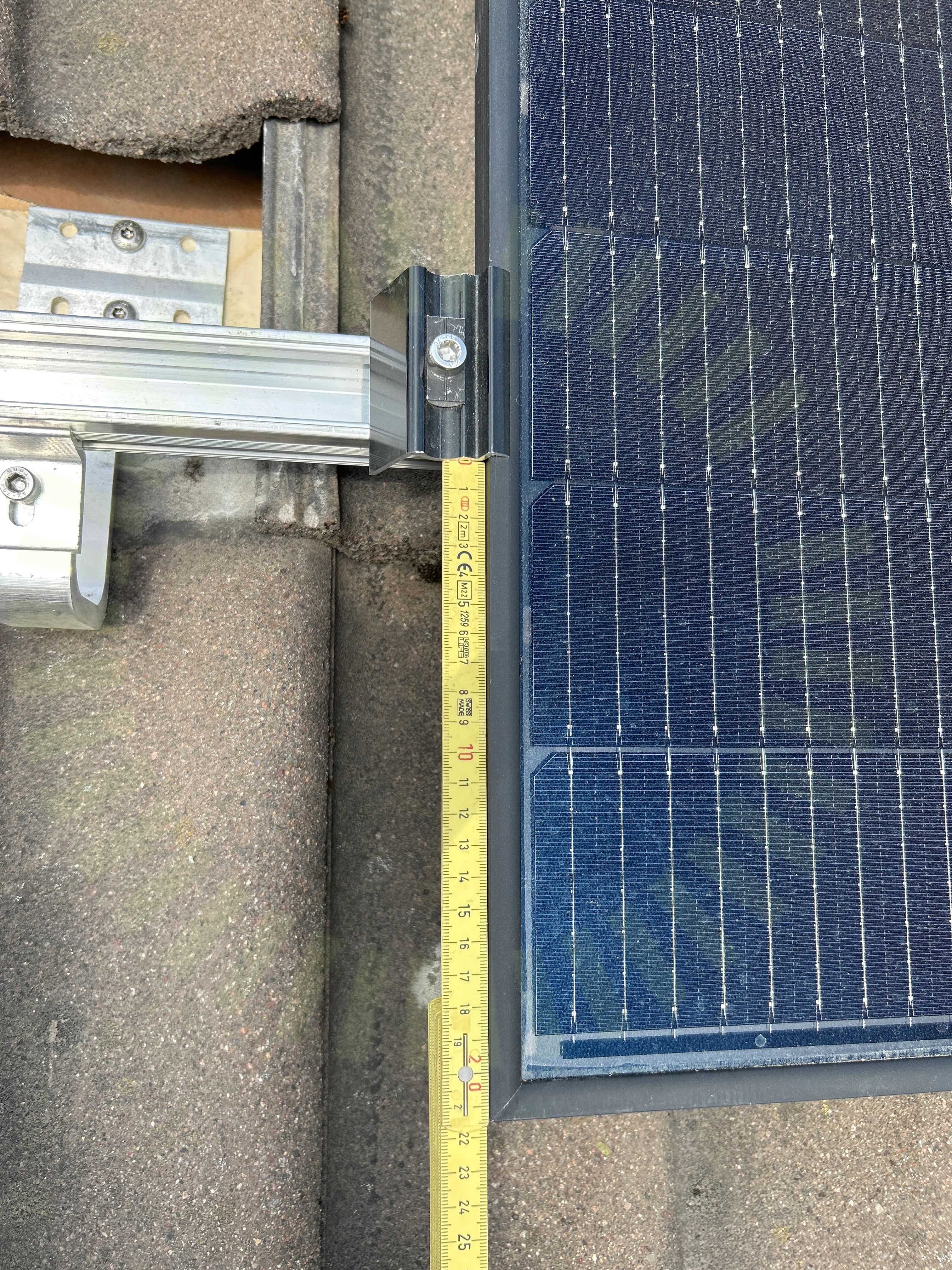

1.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas
Installationshandbuch_BAUER-Solartechnik-GmbH-061021-ENG, sida 7-8

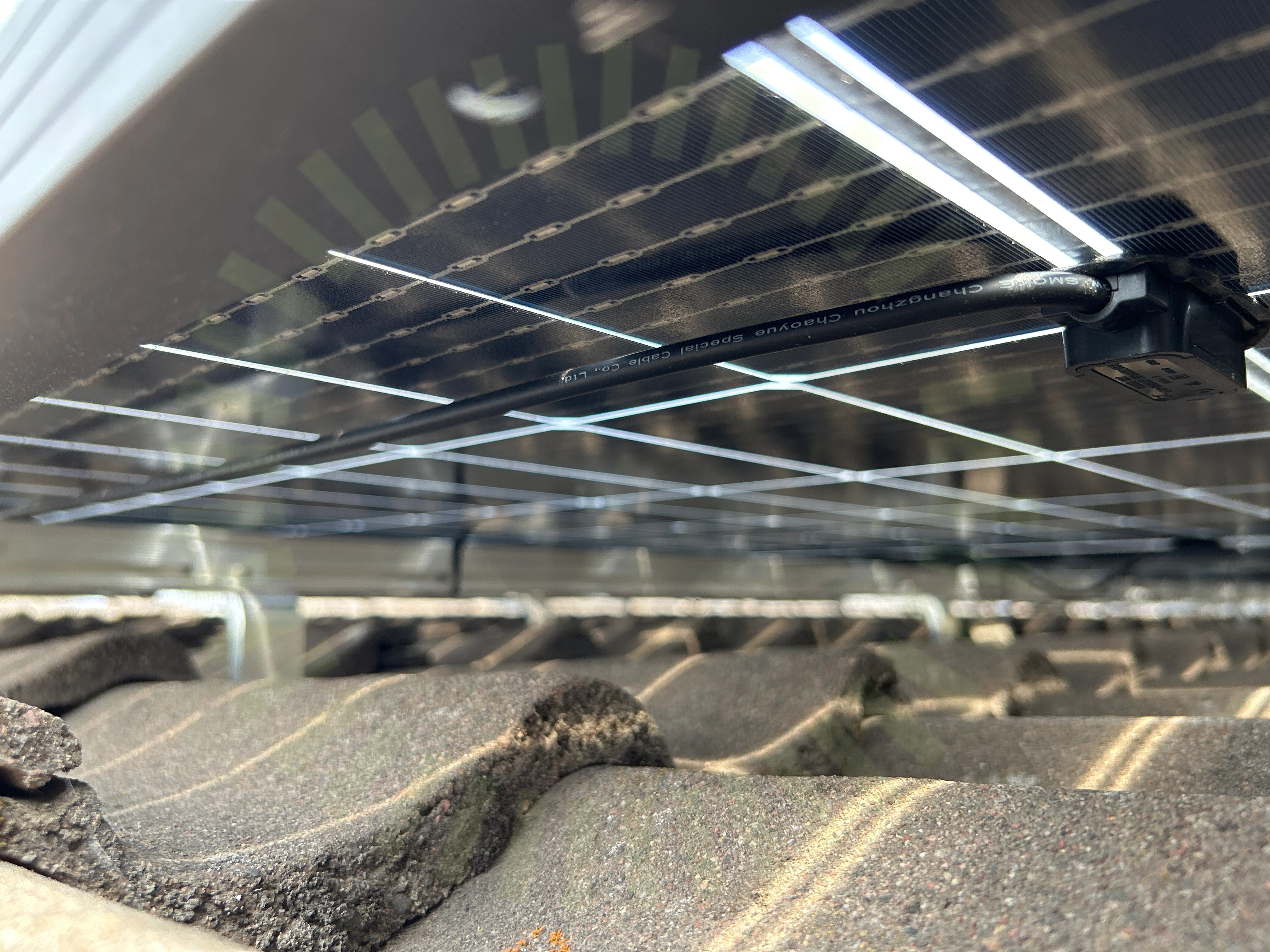

1.3 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
11/14Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Elmaterial: Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
K2: SingleRail: CrossHook 3S
Anmärkningar
3/27

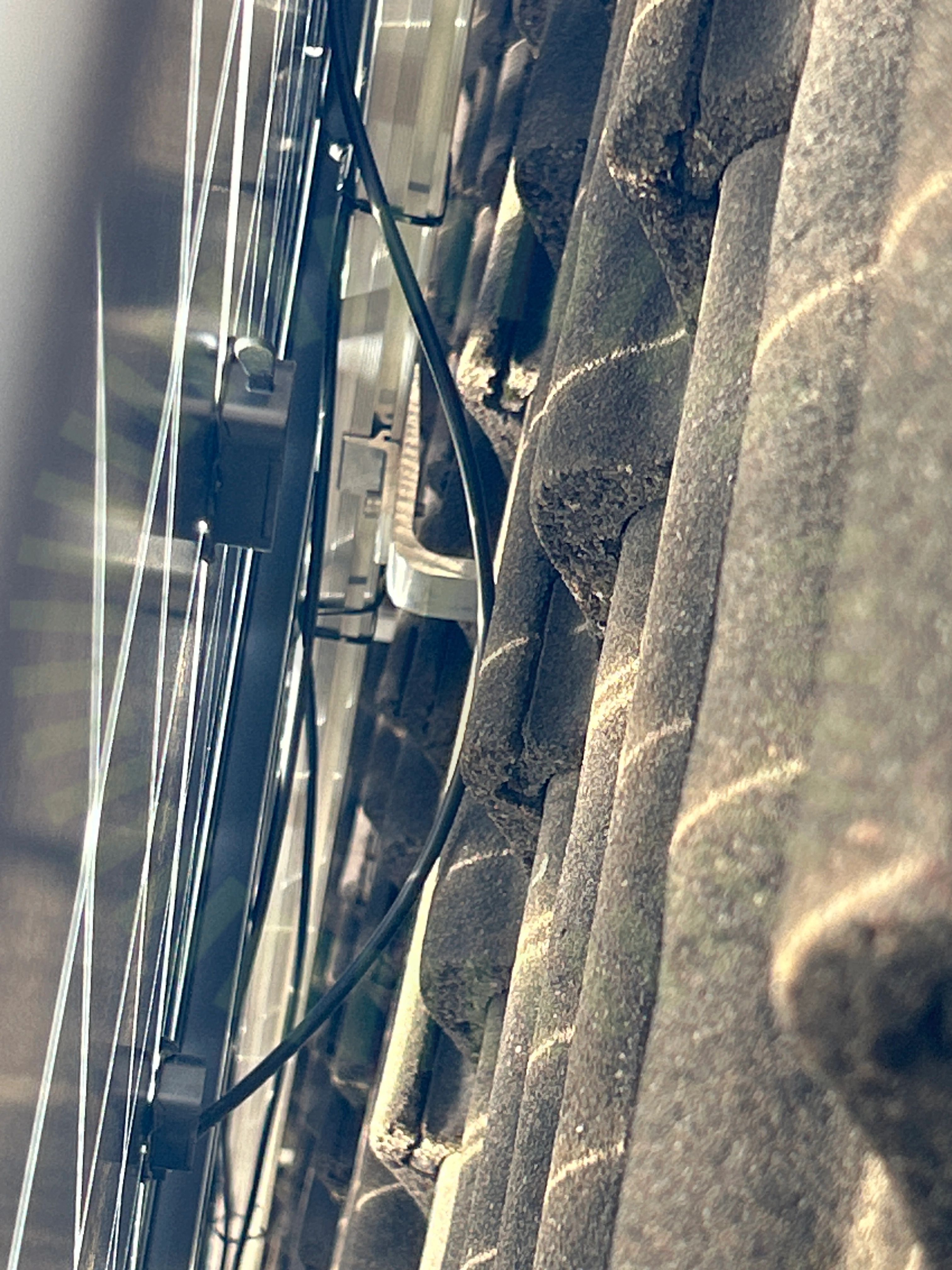

3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.521.101 och 522.8.4)

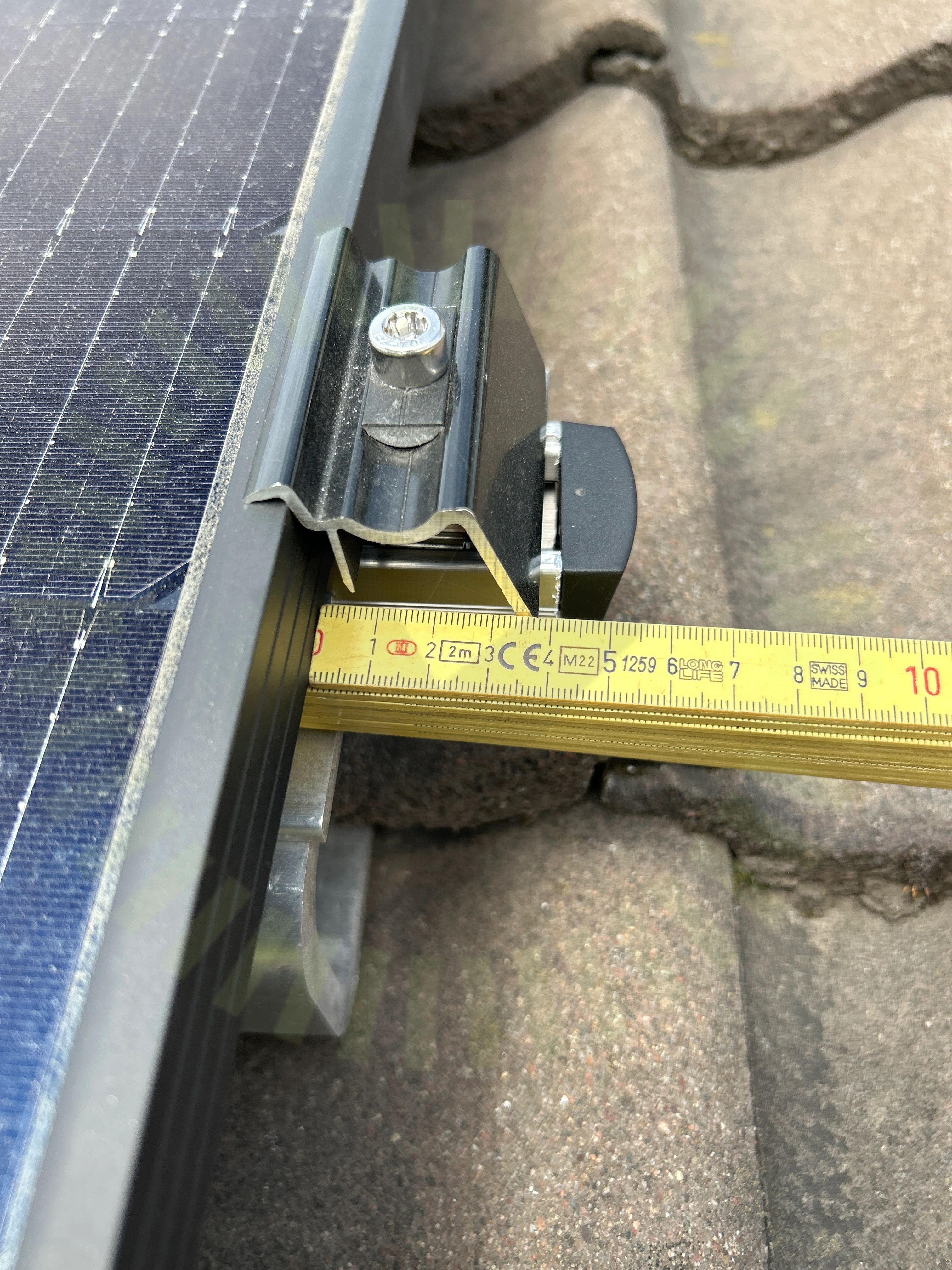

3.2 Skenans utstick för klämma
Inte godkändSkenans utstick uppfyller inte tillverkarens krav.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15

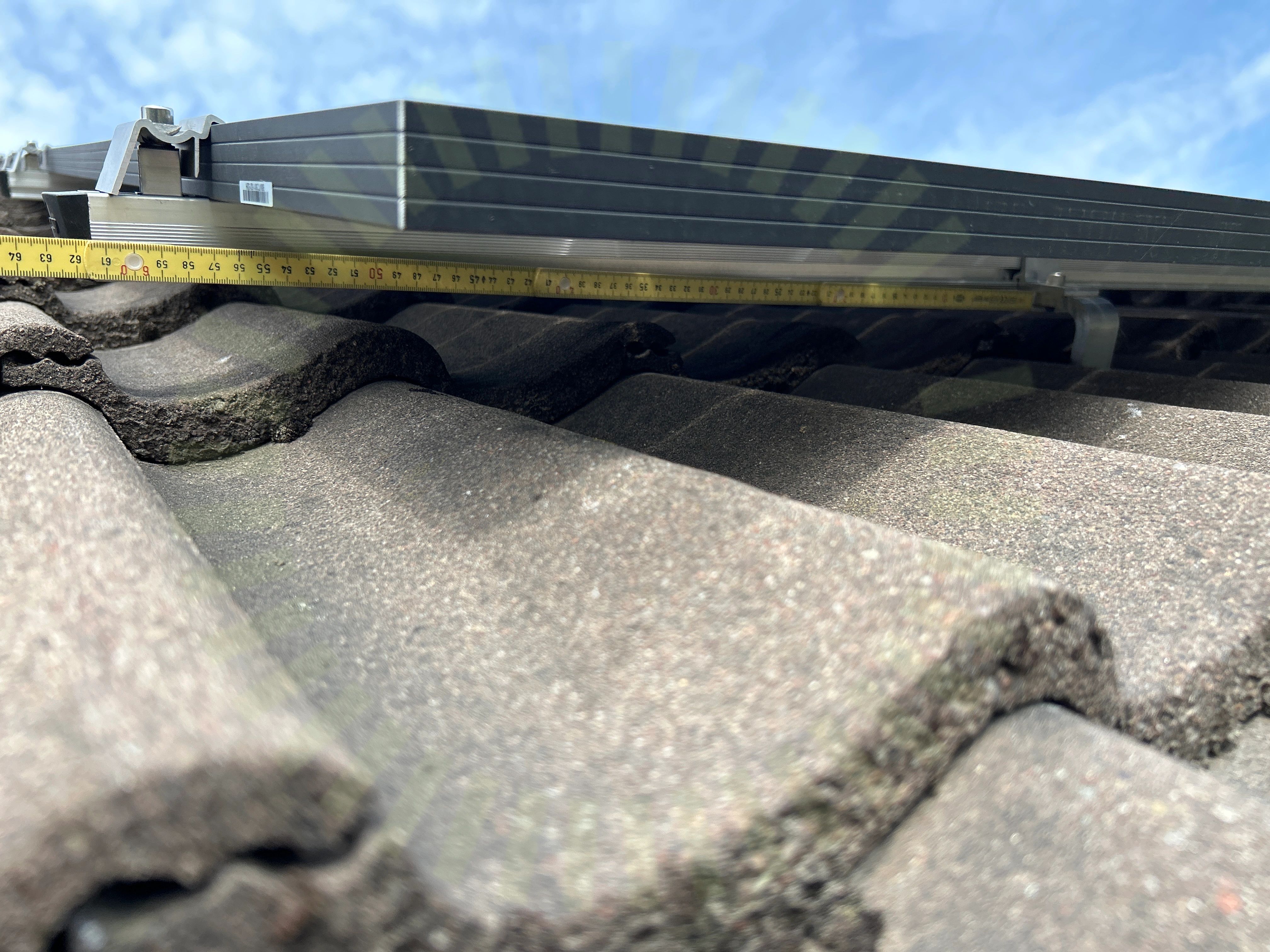

3.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
24/27Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenornas infästningSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
SunGrow: SG5-12RT
Anmärkningar
7/42

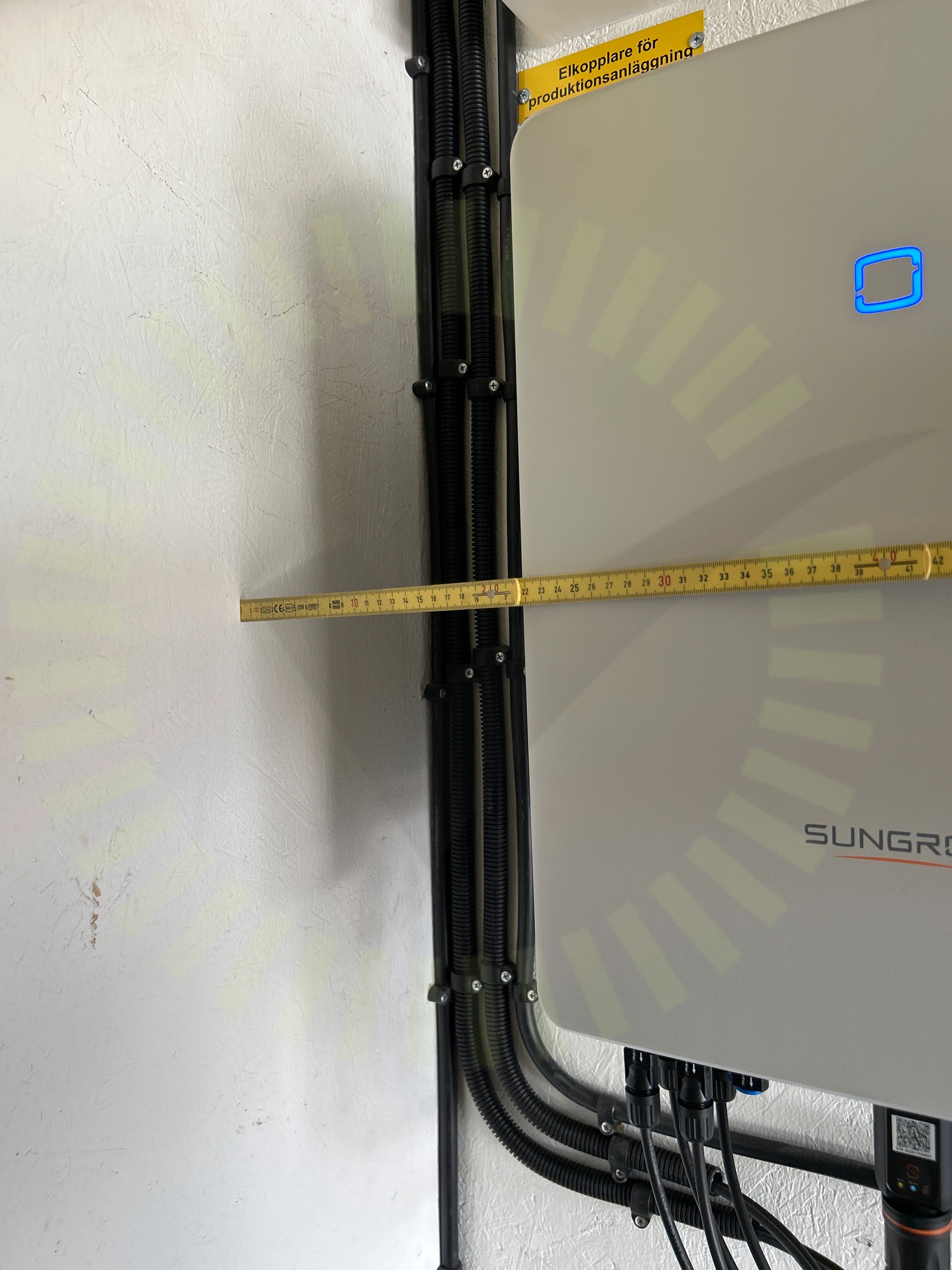

4.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SG3.0-20RT-UEN-Ver18-202212, Sida 22
4.2 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

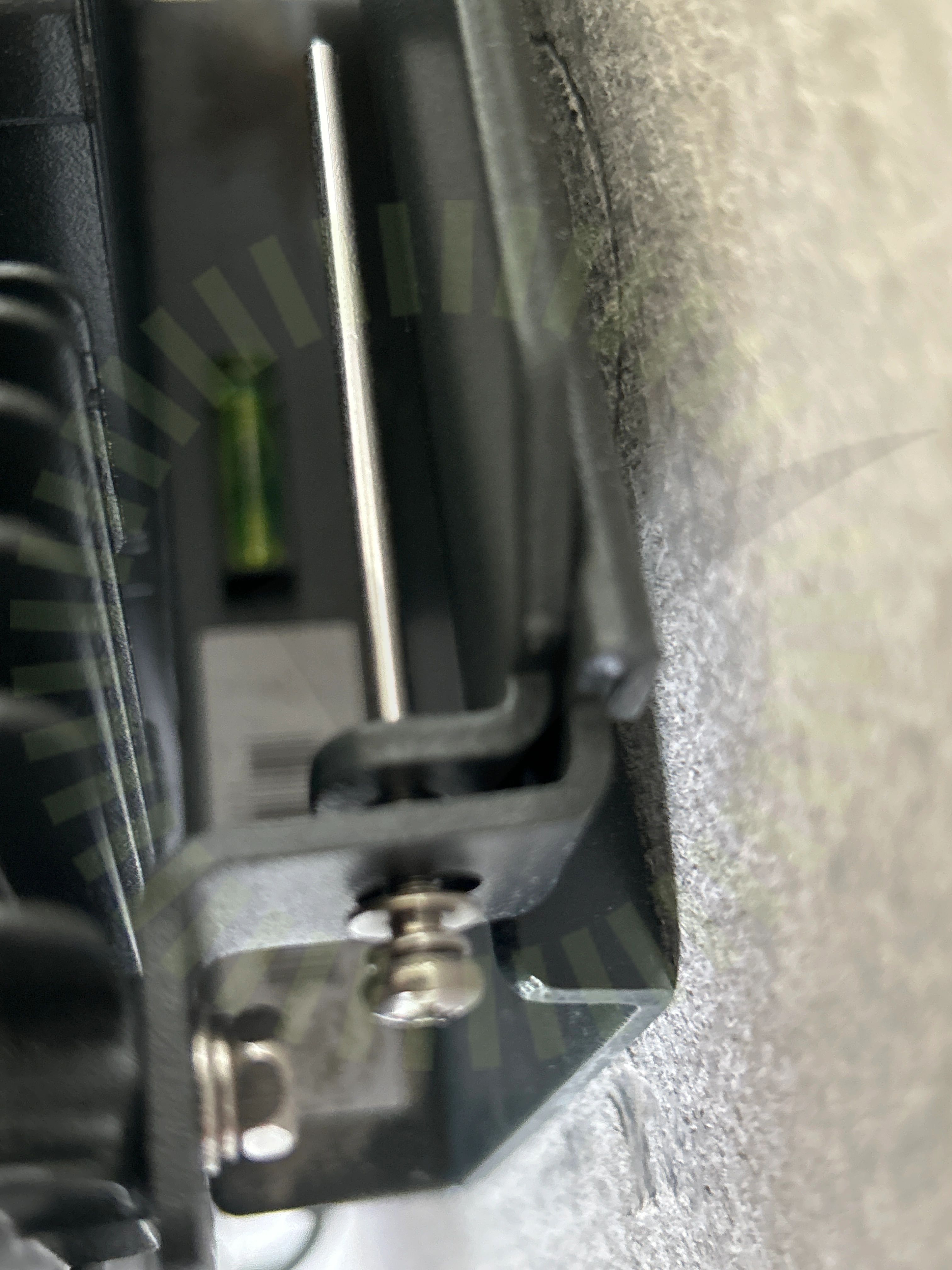

4.3 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
SG3.0-20RT-UEN-Ver18-202212, Sida 18

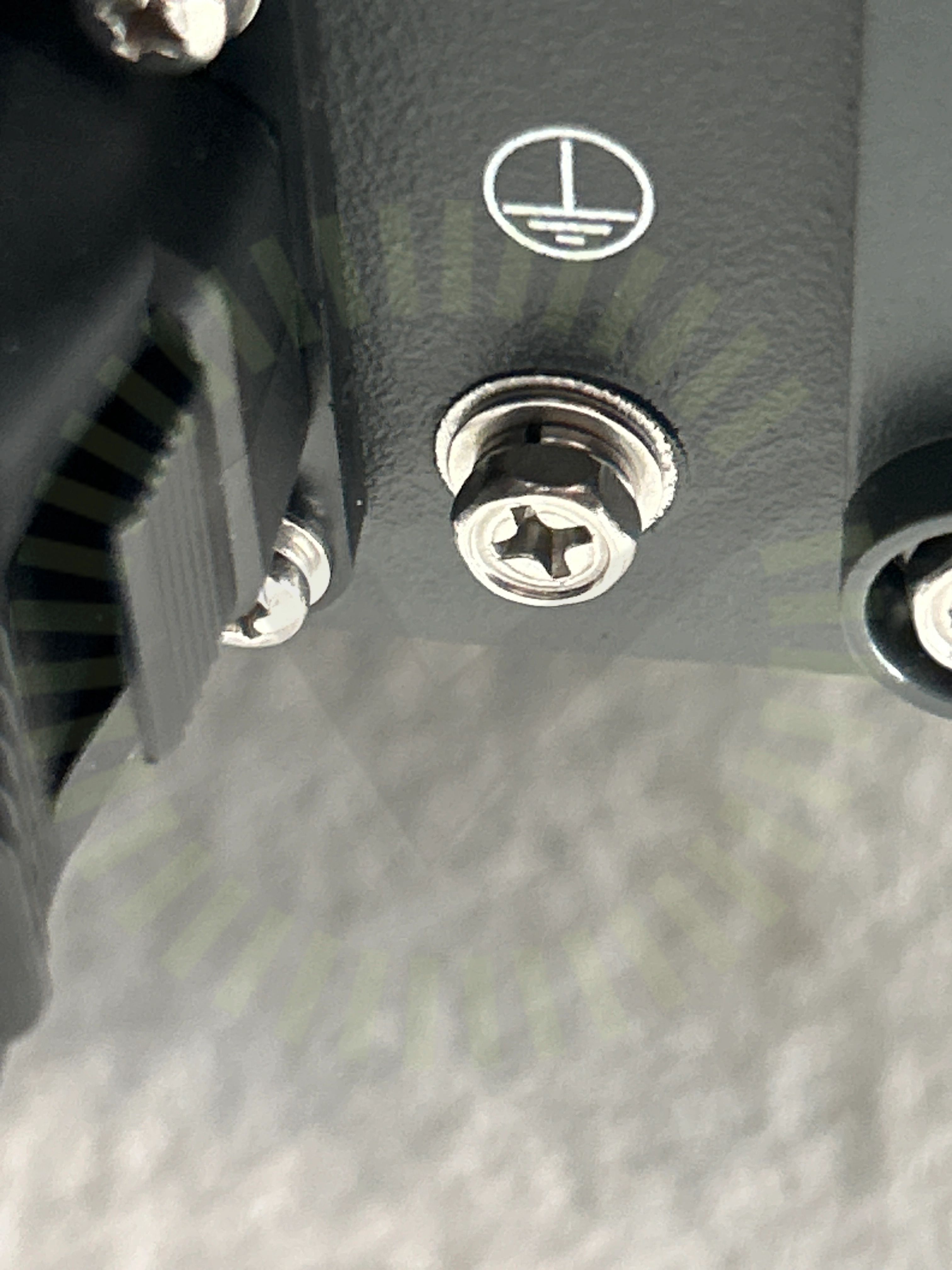

4.4 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
4.5 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
4.6 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
ELSÄK-FS 2022:1 (3 kap. § 6)
4.7 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
35/42AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
