Besiktningsrapport

9.0

Installation genom

Solcellsentreprenaden i Sthlm

Datum

5 april 2024

Ort

Sigtuna, Stockholms län

Förbindelse av kontakter

Kabeluppfästning

Takgenomföring

+ 2

92% godkända8% ej godkända

Om installationen

PanelerJAM54S31 MR

OptimerareFerroAmp: SSO 8kW

MontagesystemMAPAB: Betongpannor

VäxelriktareFerroAmp: FerroAmp 14kVA

BatteriFerroAmp: ESS

Installerad av Solcellsentreprenaden i Sthlm som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

FerroAmp: FerroAmp 14kVA

Godkända kontrollpunkter

29/29

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddFastsäkring av produktInformering av solcellerInfästningInternetKabelLedare fastspändaMärkningMätprotokoll DCSträngschemaStrömtransformatorerSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkelVärmeutveckling

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9

Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

JAM54S31 MR

Anmärkningar

2/14

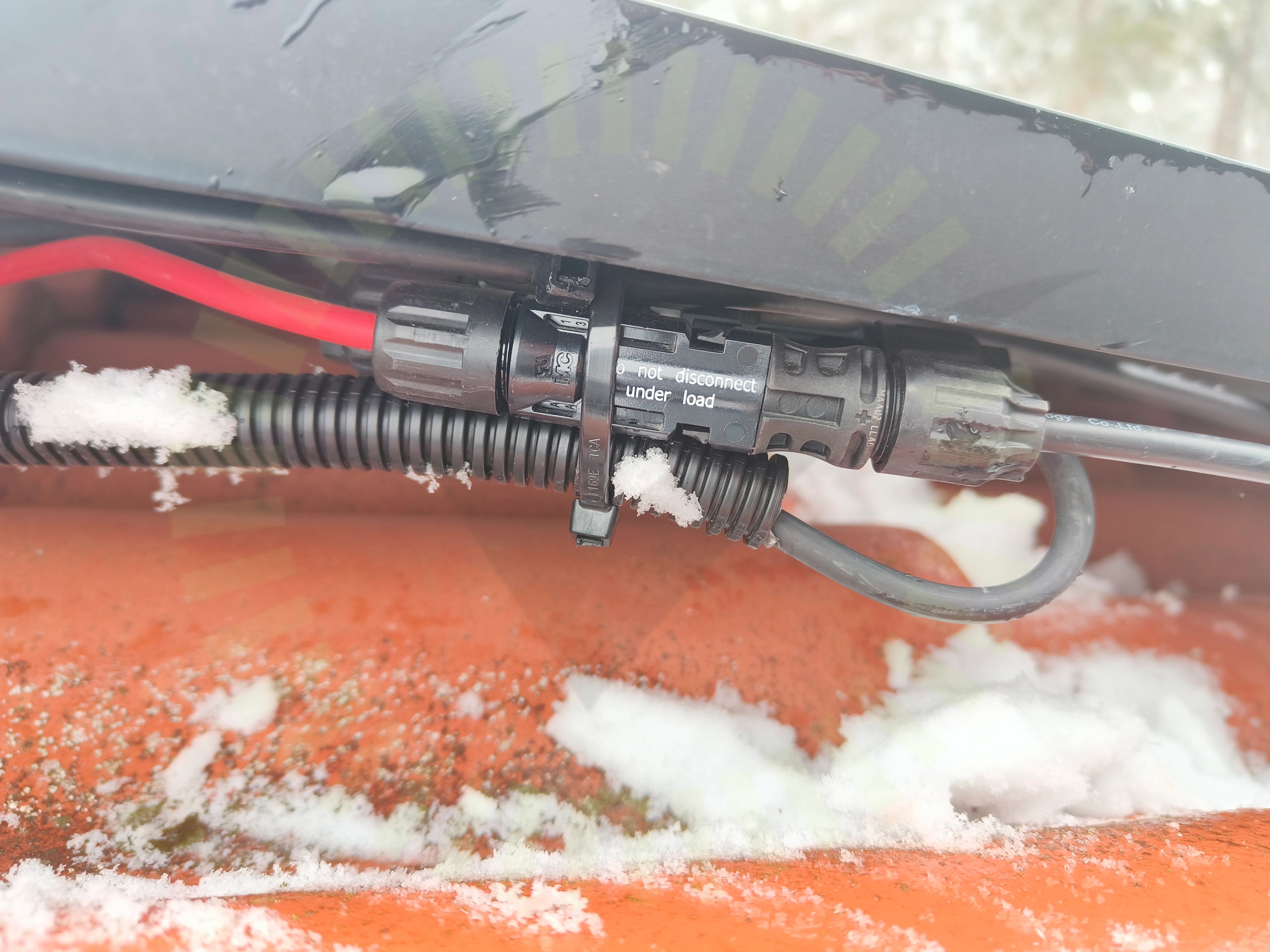

3.1 Förbindelse av kontakter

Inte godkänd

Kontakter från olika tillverkare är använda.

3.2 Kontakter

Inte godkänd

Buntband är placerade över kontaktens hölje.

Godkända kontrollpunkter

12/14

Böjradie kablageDräneringshålFästens placeringFöremål mot bakstyckeKopplingslådaPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

MAPAB: Betongpannor

Anmärkningar

3/18

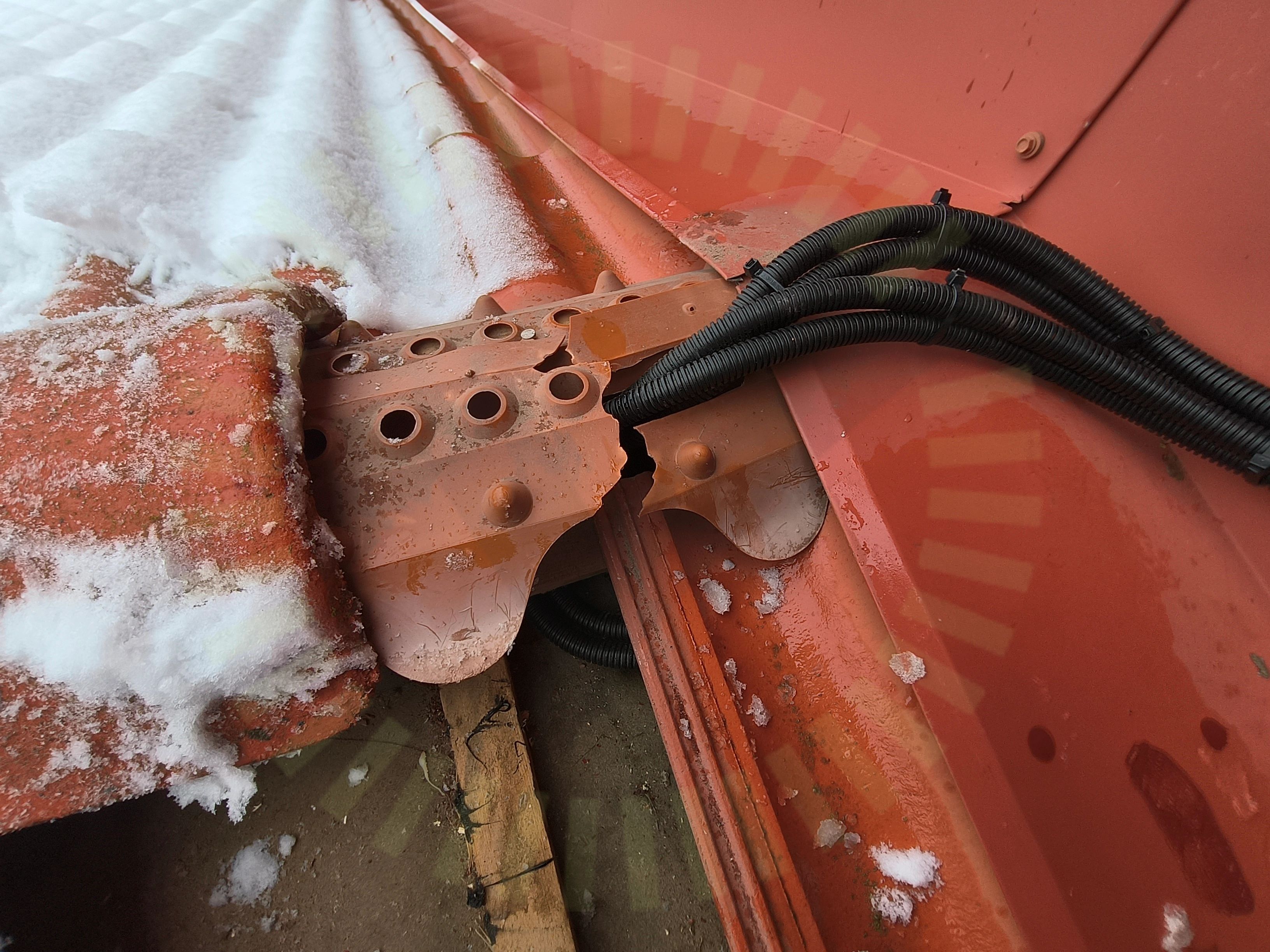

4.1 Skador

Inte godkänd

Skador noterade på nockbandet, samt att man inte har satt tillbaka nockpannor med skruv/spik. Ligger lösa.

AMA HUS 21 JUC.1

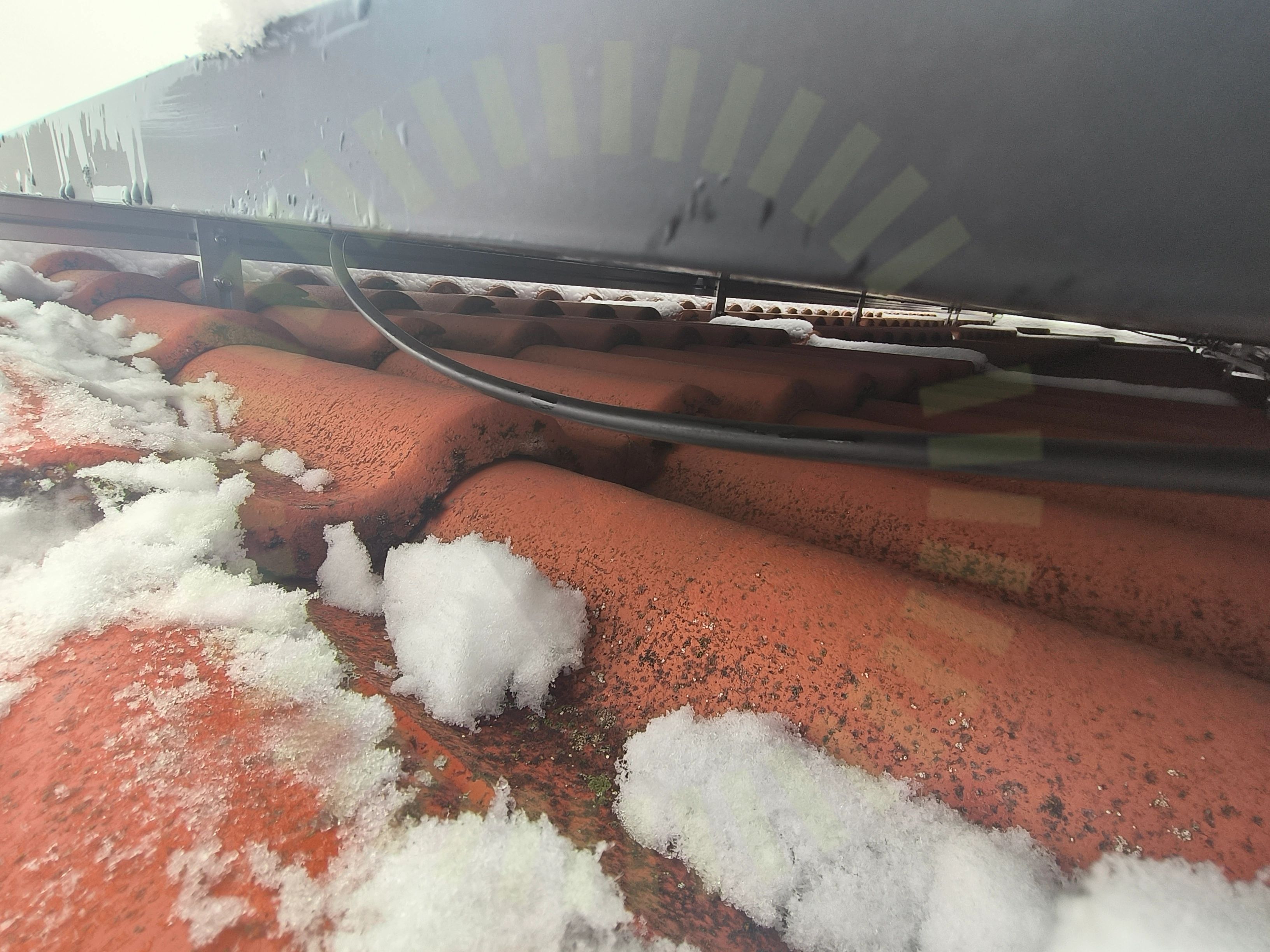

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utfört.

SS 436 40 00 (712.521.101 och 522.8.4)

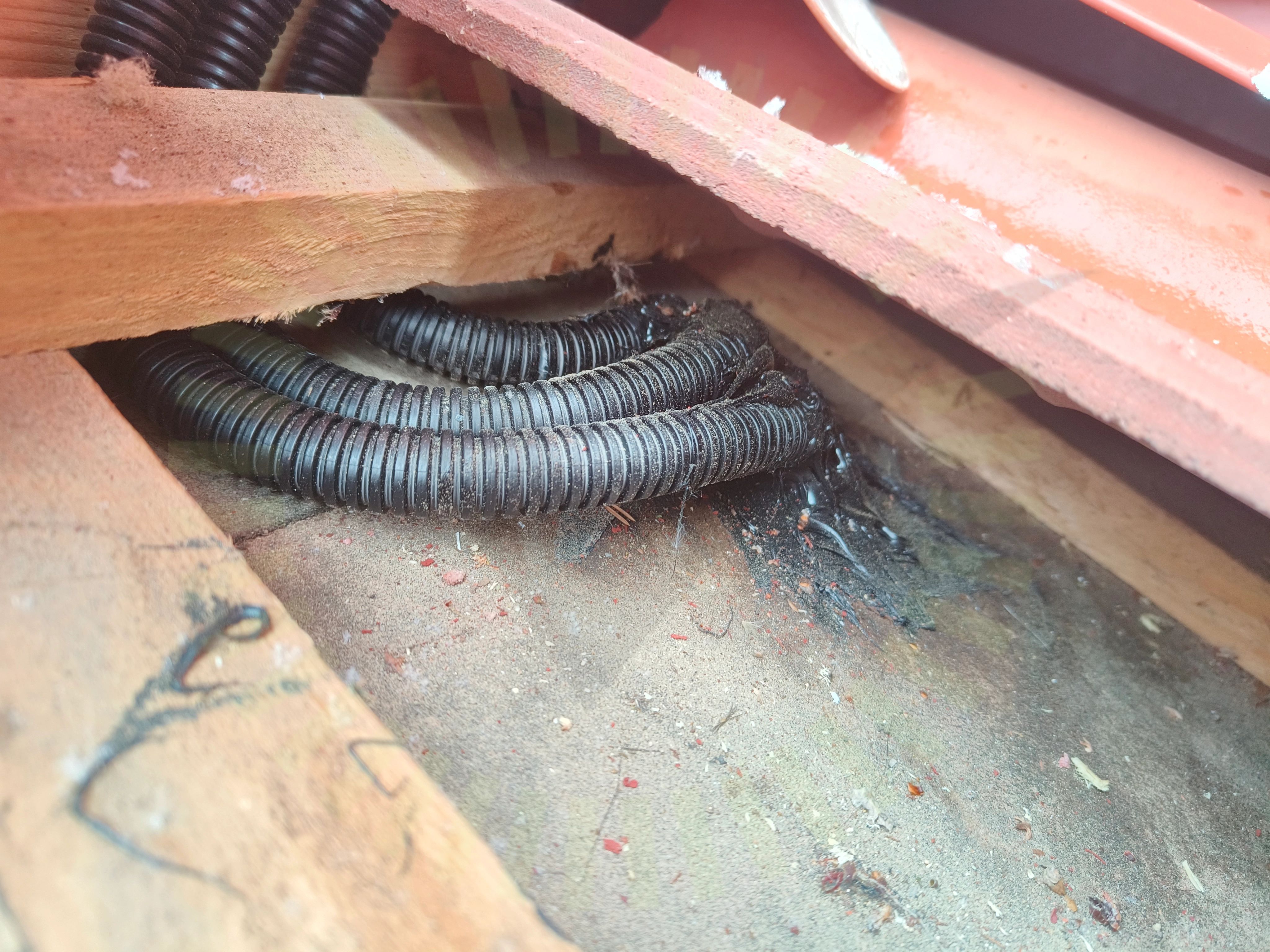

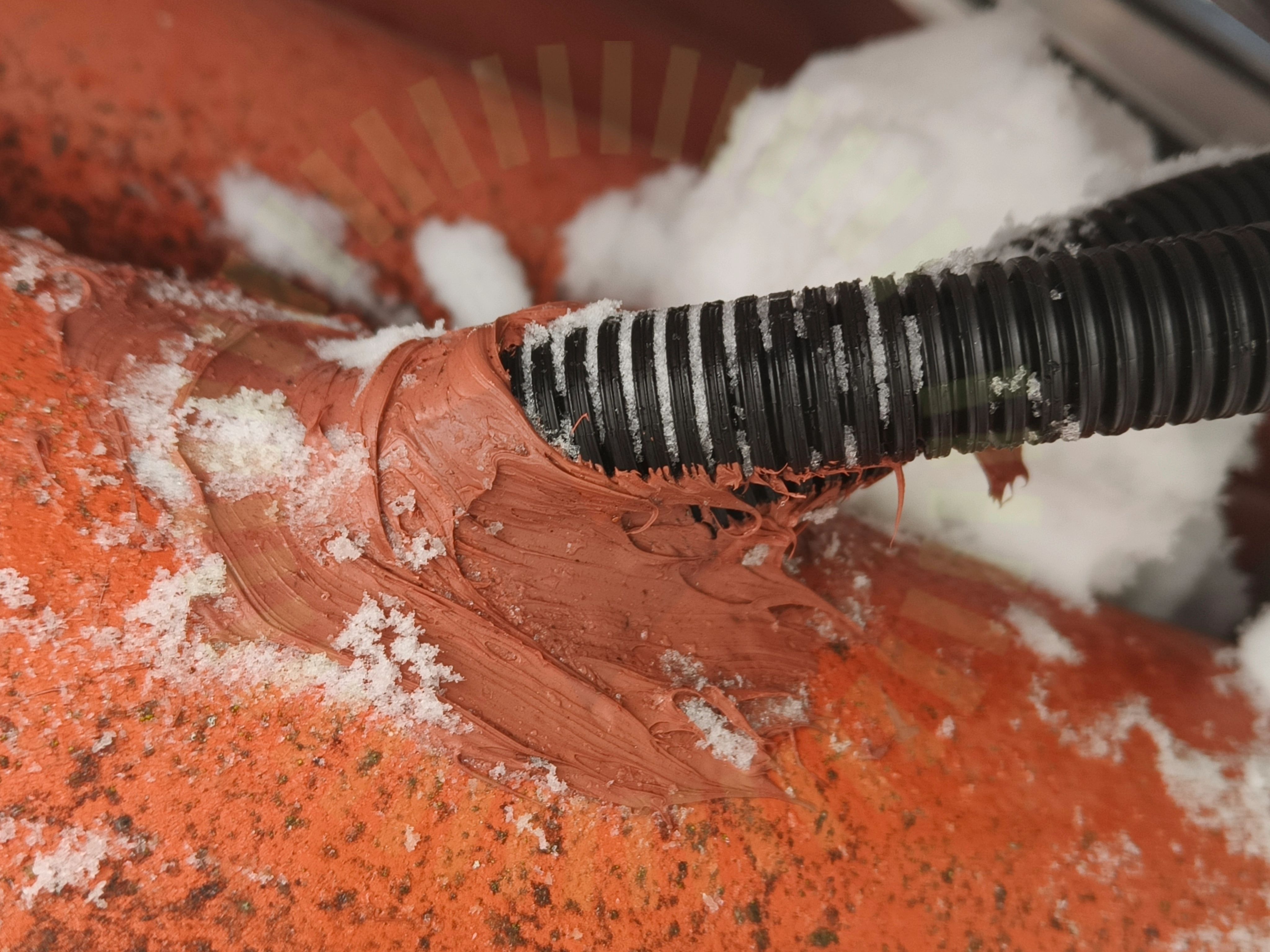

4.3 Takgenomföring

Inte godkänd

Genomföring takpanna är inte fackmässigt utförd.

AMA HUS 21 JUC.1

Godkända kontrollpunkter

15/18

Främmande materialHöjdjusteringInfästning av betongkrokMittklämmorShimsSkarp kantSkeninfästningSkenskarvarSkenskarvarSkyddSlutklämmaSnö- och VindlastberäkningSäkerhetszonVäderbeständigt materialÄndklämmor

Tak 1, MAPAB: Betongpannor

Anmärkningar

1/2

5.1 Genomföring

Inte godkänd

Genomföringar är inte fackmässigt utförda, och underlag som styrker vald metod saknas.

AMA HUS 21 JSB.62

Godkända kontrollpunkter

1/2

Infästningarnas CC mått
