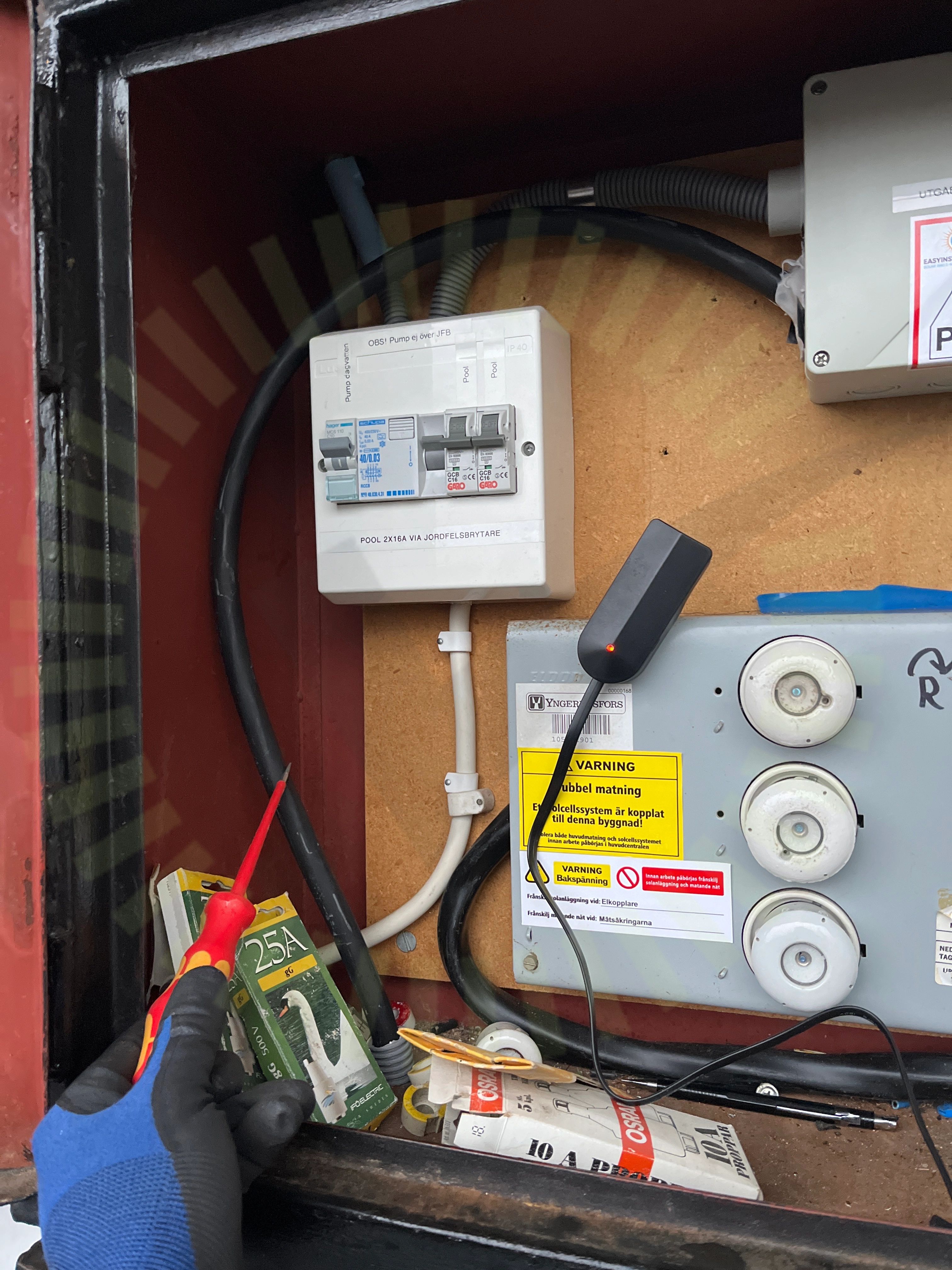

2.1 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.
SS 436 40 00 (522.8.4)
Besiktningsrapport
9.2
Installation genom
Nova Solar
Datum
2 februari 2024
Ort
Askim, Västra Götalands län
96% godkända4% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
1/40Godkända kontrollpunkter
39/40AC anslutning växelriktareAC kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Longi: LR5-54HTB
Godkända kontrollpunkter
16/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Nordmount Panntak: Bärläkt
Anmärkningar
3/23

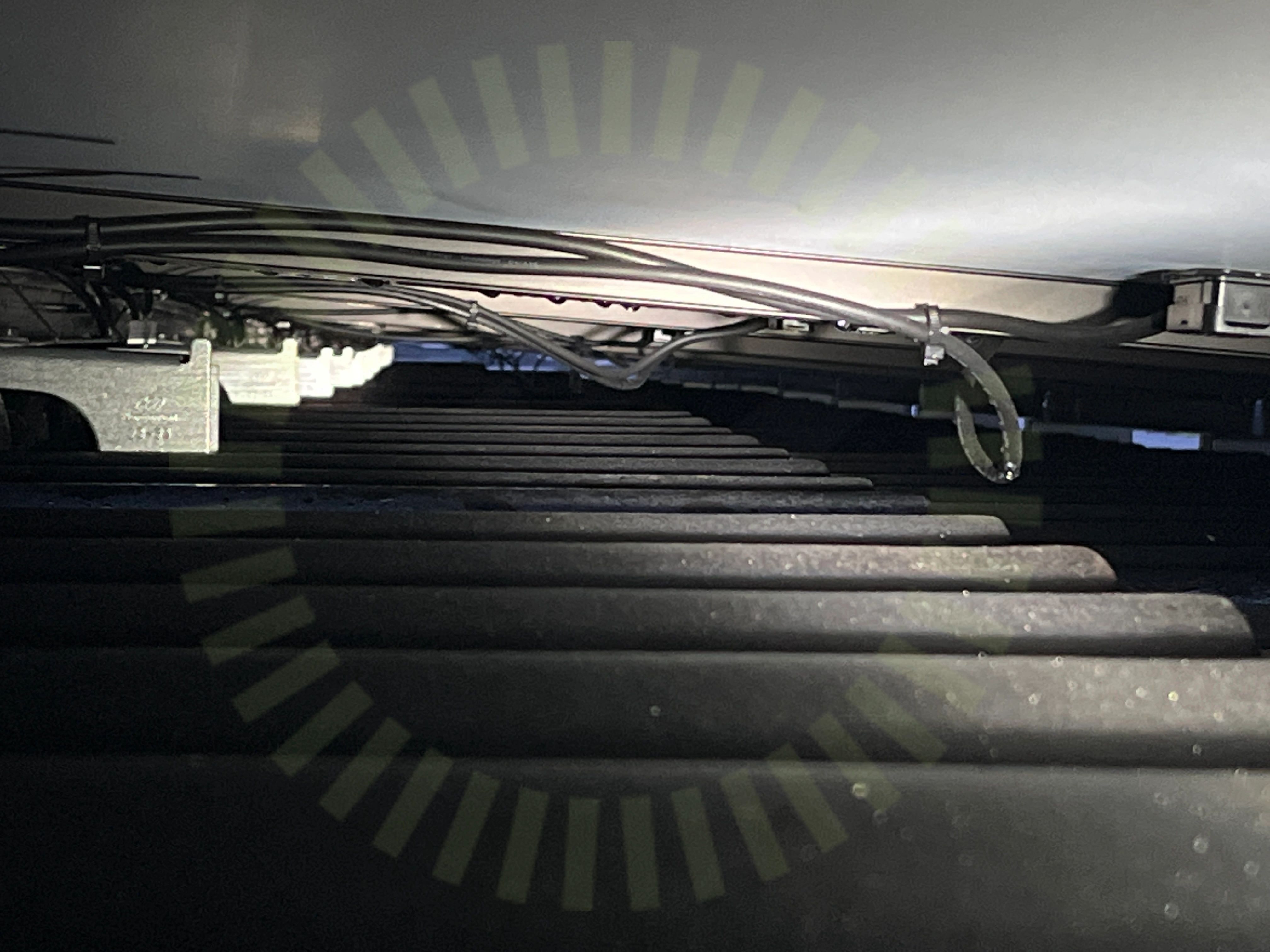

4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

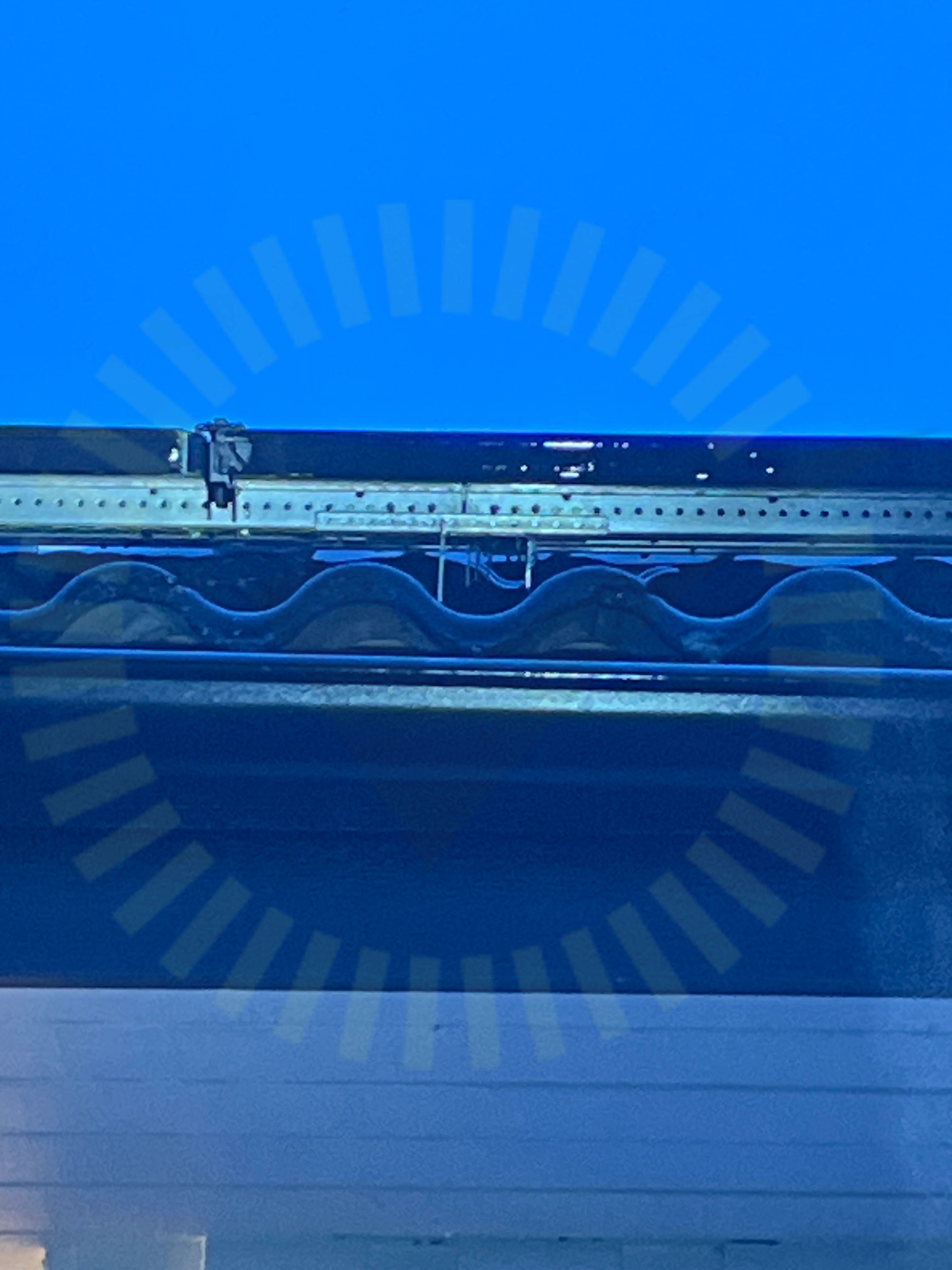

4.2 Skenornas infästning
Inte godkändFör få antal plåtskruv har använts för skenornas infästning.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2
4.3 Takkrokarnas CC
Inte godkändInfästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt 120cm
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/23Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
