Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

1KOMMA5°

Datum

20 januari 2023

Ort

Strängnäs, Södermanlands Län
Infästningarnas CC mått
Skenornas överhäng
Skenskarvar
87% godkända13% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+BB)
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

1/13
Skugga

1.1 Skugga

Inte godkänd

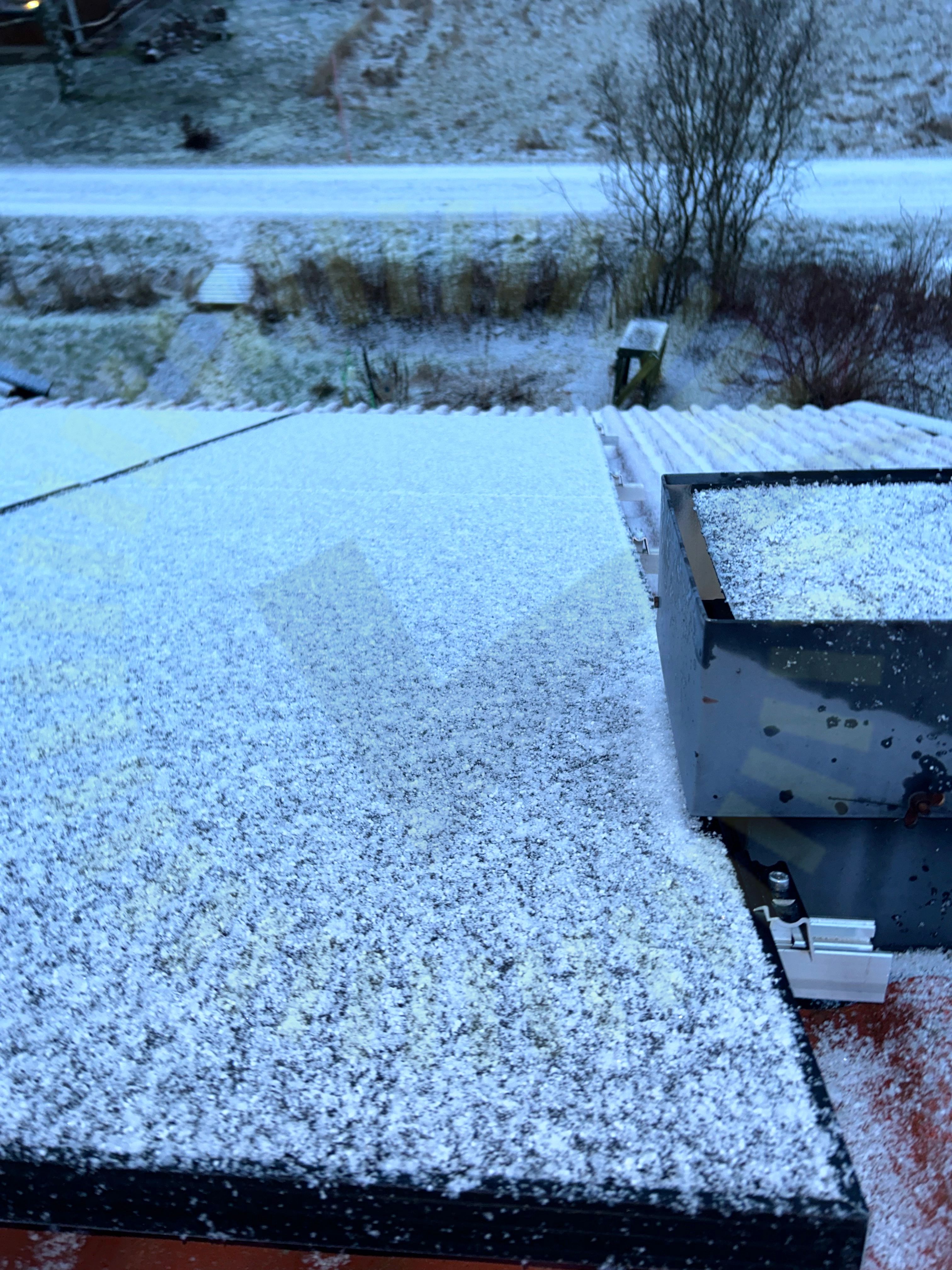

Panelen är installerad väldigt nära en huv, risk för permanent skugga.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/13
Avstånd till takDragavlastadeDräneringshålFästenas placeringFästenas storlekFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSträngförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

4/21
Infästningarnas CC mått

2.1 Infästningarnas CC mått

Inte godkänd

Angiven höjd till taknock i beräkning är 3,20m. I verkligheten är taknocken närmare 6 meter. Ny beräkning behöver tas fram med rätt värden för att få rätt cc-avstånd.

Tillverkarens anvisningar
Skenornas överhäng

2.2 Skenornas överhäng

Inte godkänd

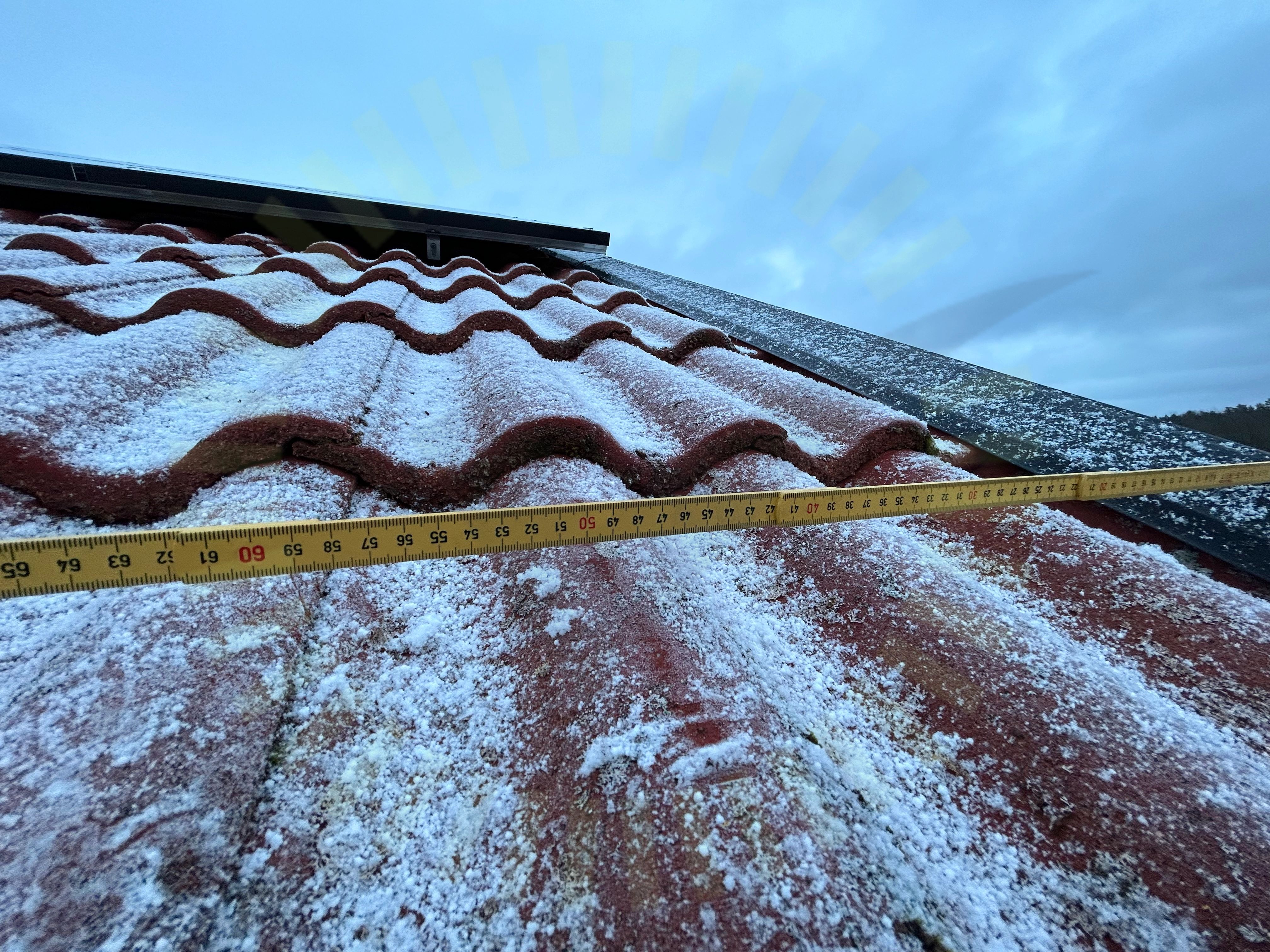

Enligt snö- & vindlastberäkning skall det maximala överhänget vara 440mm. Uppmätt på taket: 560mm

Tillverkarens anvisningar
Skenskarvar

2.3 Skenskarvar

Inte godkänd

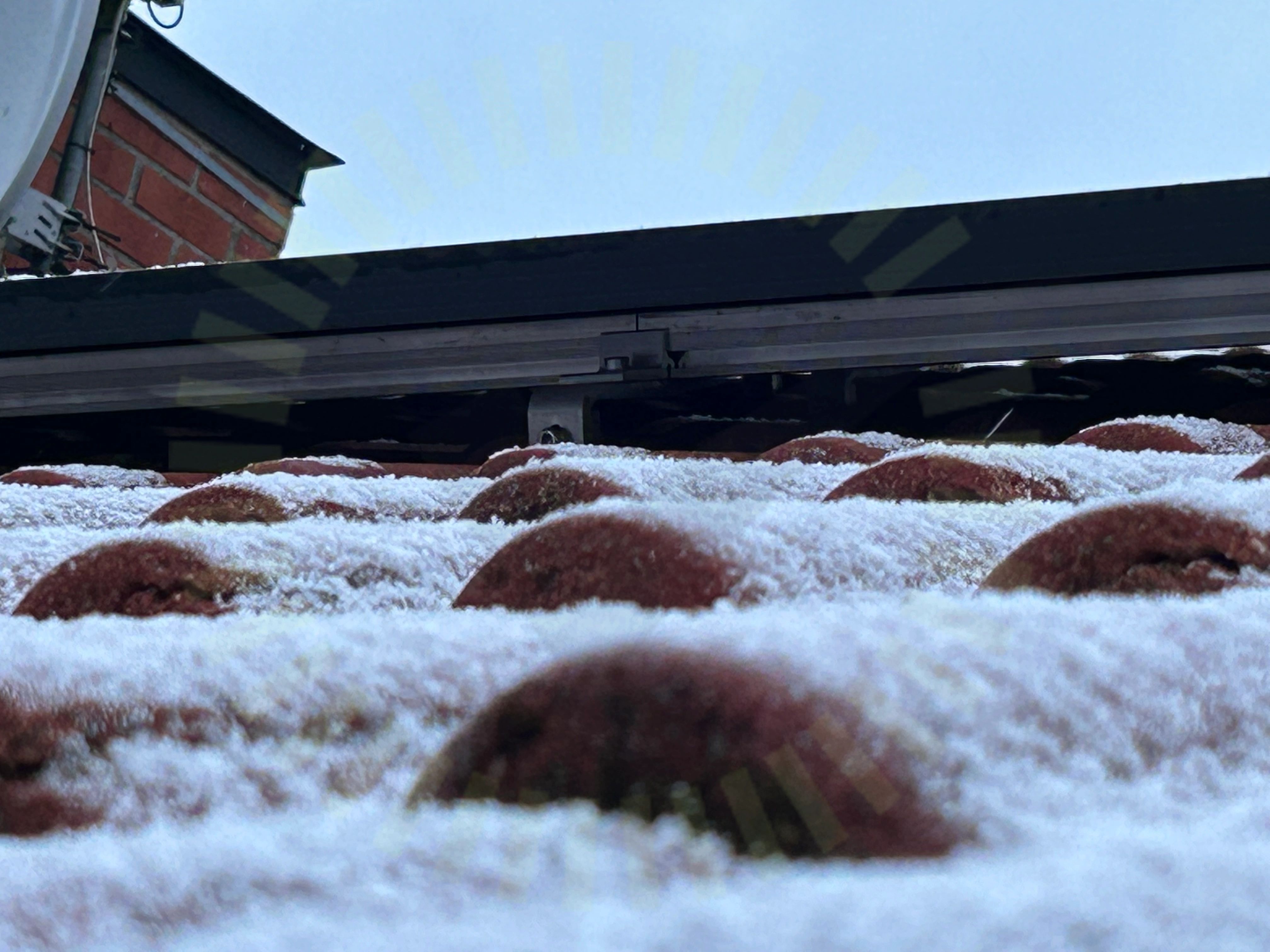

Två skenor ligger över en krok utan skarvbeslag på samtliga 4 skenrader i mittensektionen på anläggningen.

Tillverkarens anvisningar

2.4 Snö- och Vindlastberäkning

Inte godkänd

Angiven byggnadshöjd i snö- & vindlastberäkning är 3,20. Fastighetens höjd är närmare 6 meter. Risk att infästningskartan inte stämmer.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/21
Främmande materialFörutsättningarInfästningar i råspontInfästningar i takstolKabeluppfästningMittklämmorShimsSkadorSkarp kantSkenornas infästningSkyddSlutklämmorTakgenomföringTakpannor under betongkrokTermisk brytpunktUrspårning av betongpannorVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/29
AC Genomföringar

4.1 AC Genomföringar

Inte godkänd

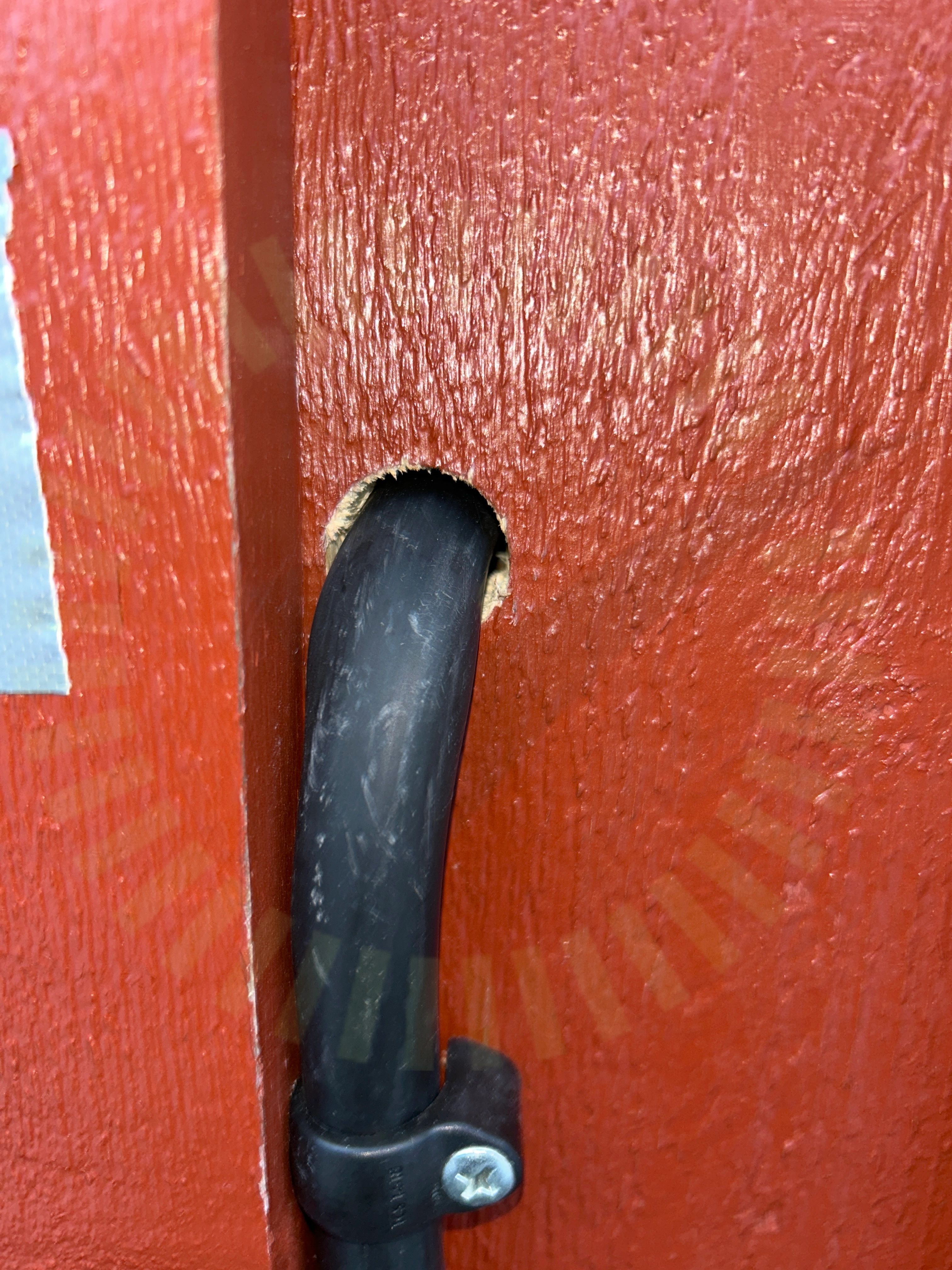

Tätning saknas vid AC-genomföring.

Kontakter

4.2 Kontakter

Inte godkänd

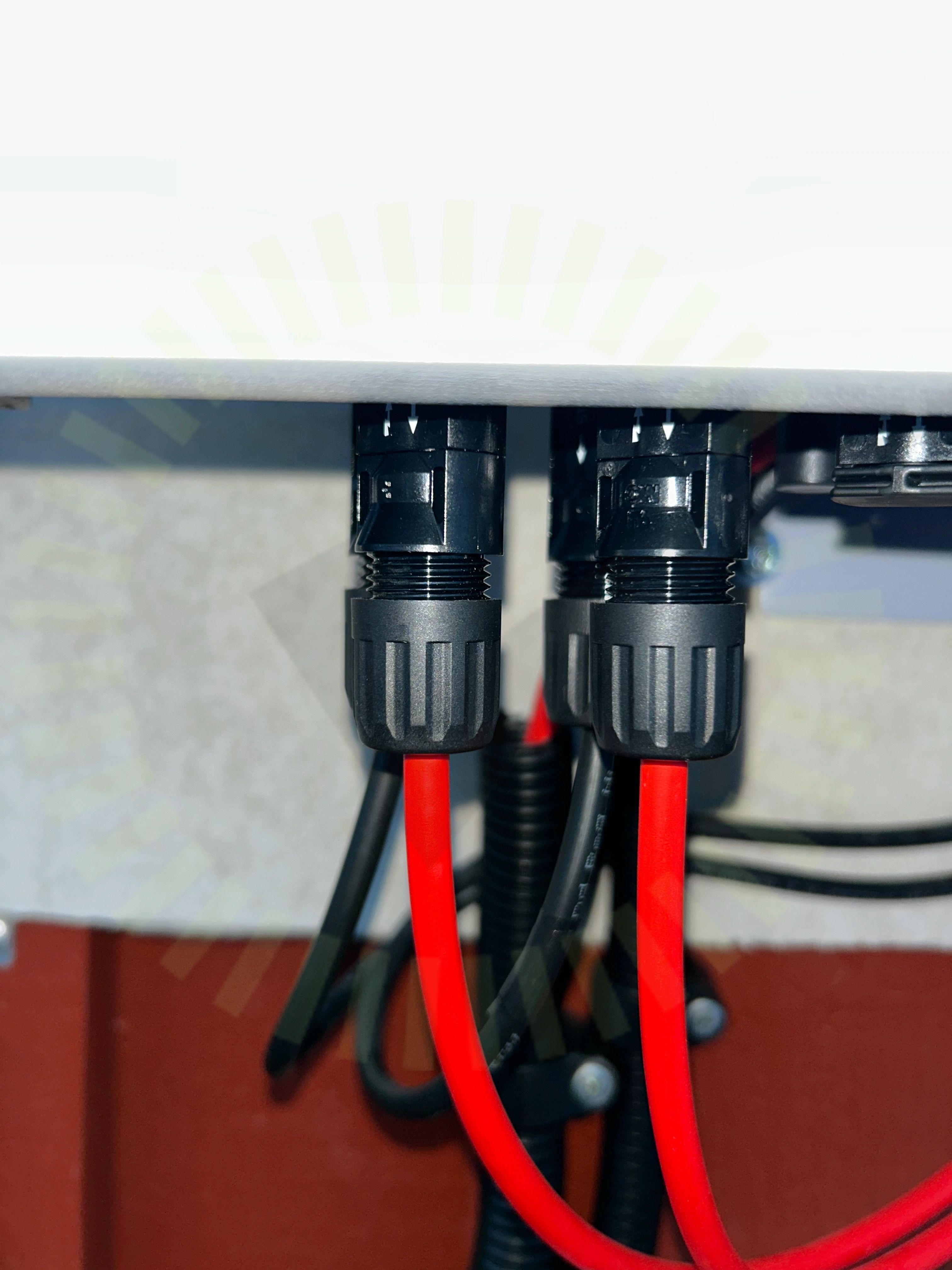

MC4-kontakter är inte åtdragna tillräckligt enligt tillverkarens anvisningar.

Huawei User Manual Issue 04 (2021-08-10), Sida 42

4.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas vid besiktning.

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.4 Strängschema

Inte godkänd

Strängschema finns inte vid besiktning.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

25/29
AC AnslutningAC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelLedare fastspändaMärkningPE ChassiSkadorSäkringVentilationVinkel
