Besiktningsrapport

8.9

Installation genom

Takkraft

Datum

23 september 2026

Ort

Täby, Stockholms län

Skenornas infästning

Skarp kant

Förskruvning

+ 2

89% godkända11% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB

MontagesystemNordmount: Falsad/Klickplåt

VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

DMEGC: DMxxxG12RT-G54HBB

Anmärkningar

2/18

2.1 Nordmounts klämmor klämzon

Inte godkänd

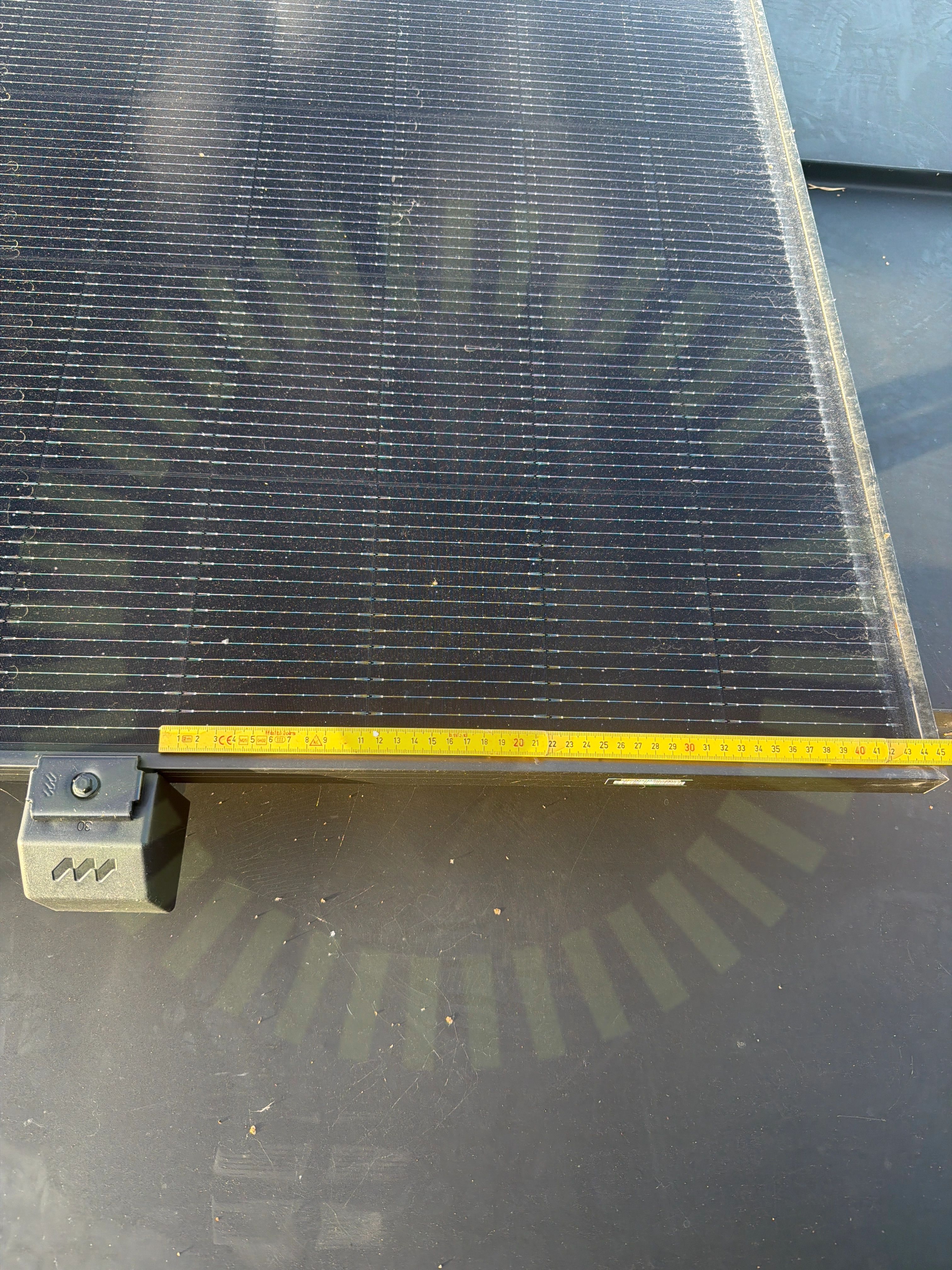

Klämmor är placerade utanför den angivna klämzonen för den valda klämman. Underlag för använd klämzon saknas.

2.2 Nordmounts klämmor överlappning

Inte godkänd

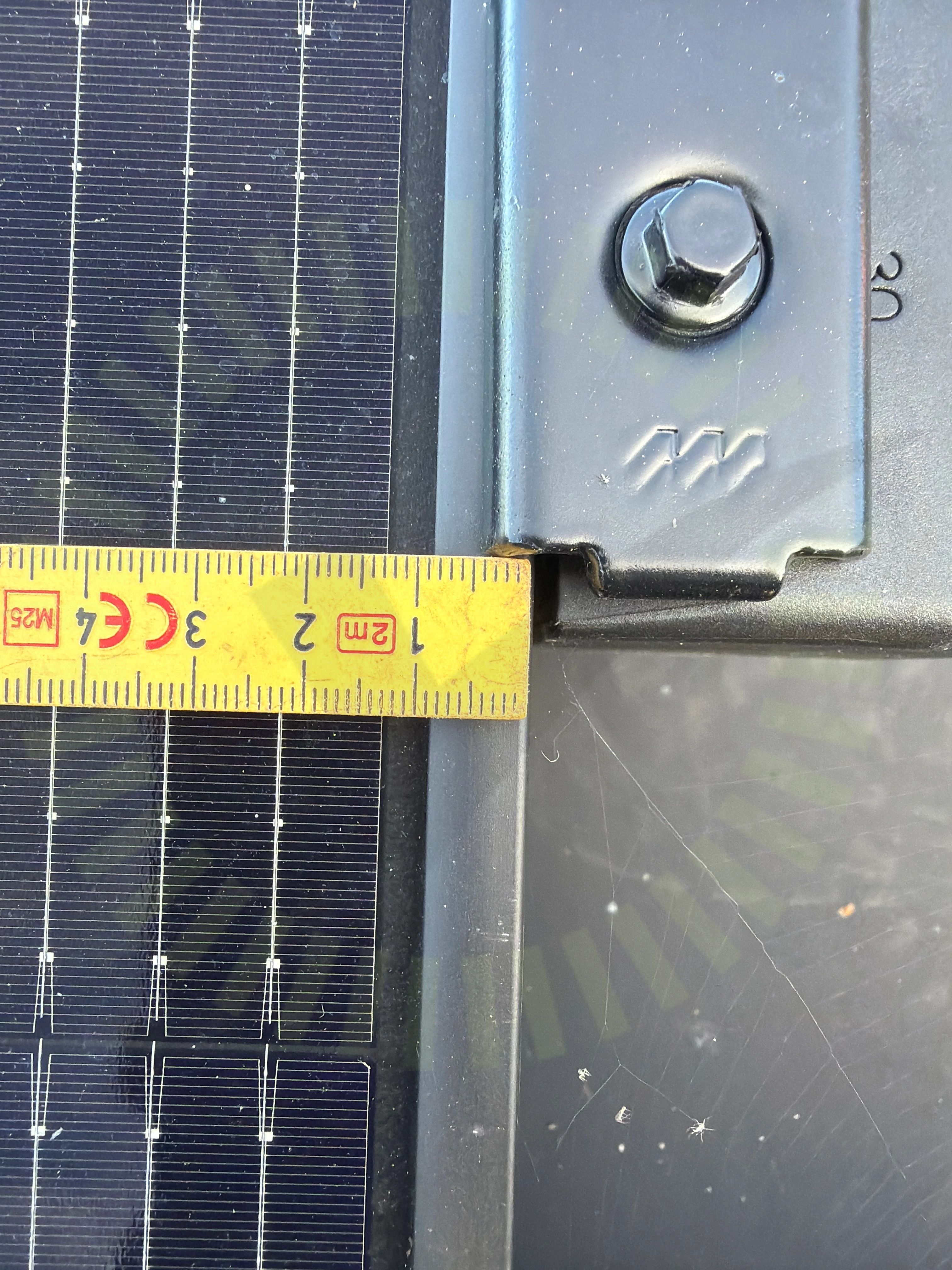

Klämmorna överlappar inte korrekt med panelramen. Måste tryckas in hela vägen.

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Nordmount: Falsad/Klickplåt

Anmärkningar

4/17

3.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

3.2 Skenornas infästning

Inte godkänd

Skenan har inte fästs korrekt. En skruv ska sitta i varje rad, inte i samma. Skruvarna är också för hårt dragna så toppen av skruven har deformerats.

Falsad/Klickplåt - monteringsanvisning, Sida 2

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.4 Säkerhetsavstånd

Inte godkänd

Paneler sticker över nock.

Snö- och vindlastberäkning

Godkända kontrollpunkter

13/17

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarVal av klämmaVäderbeständigt material

Sigenergy: SigenStor EC 5.0-25.0 TP

Anmärkningar

4/47

4.1 Förskruvning

Inte godkänd

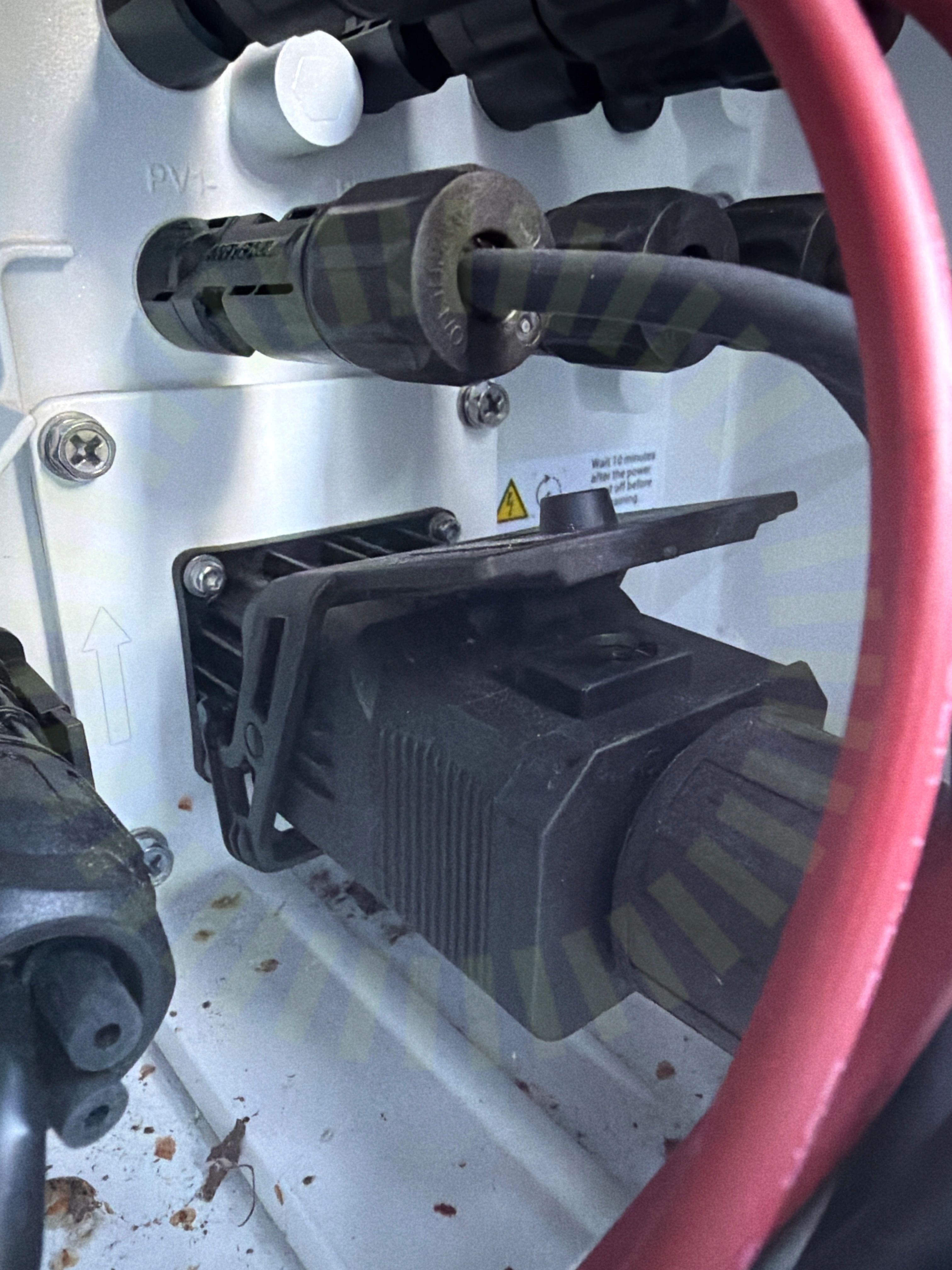

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

4.2 Missvisande märkning

Inte godkänd

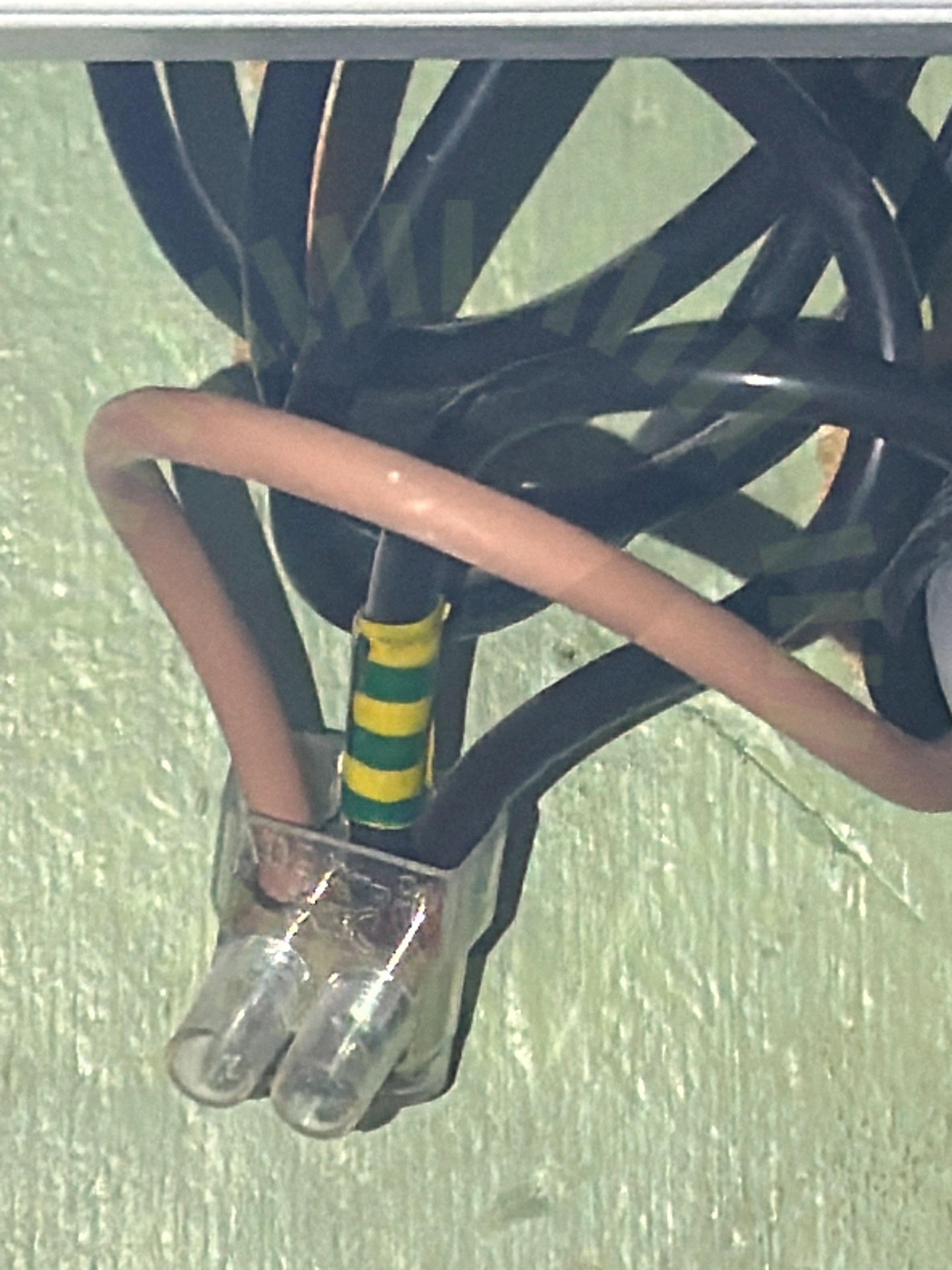

Fas markerad som jord i anslutning som flyttats.

4.3 Skarp kant

Inte godkänd

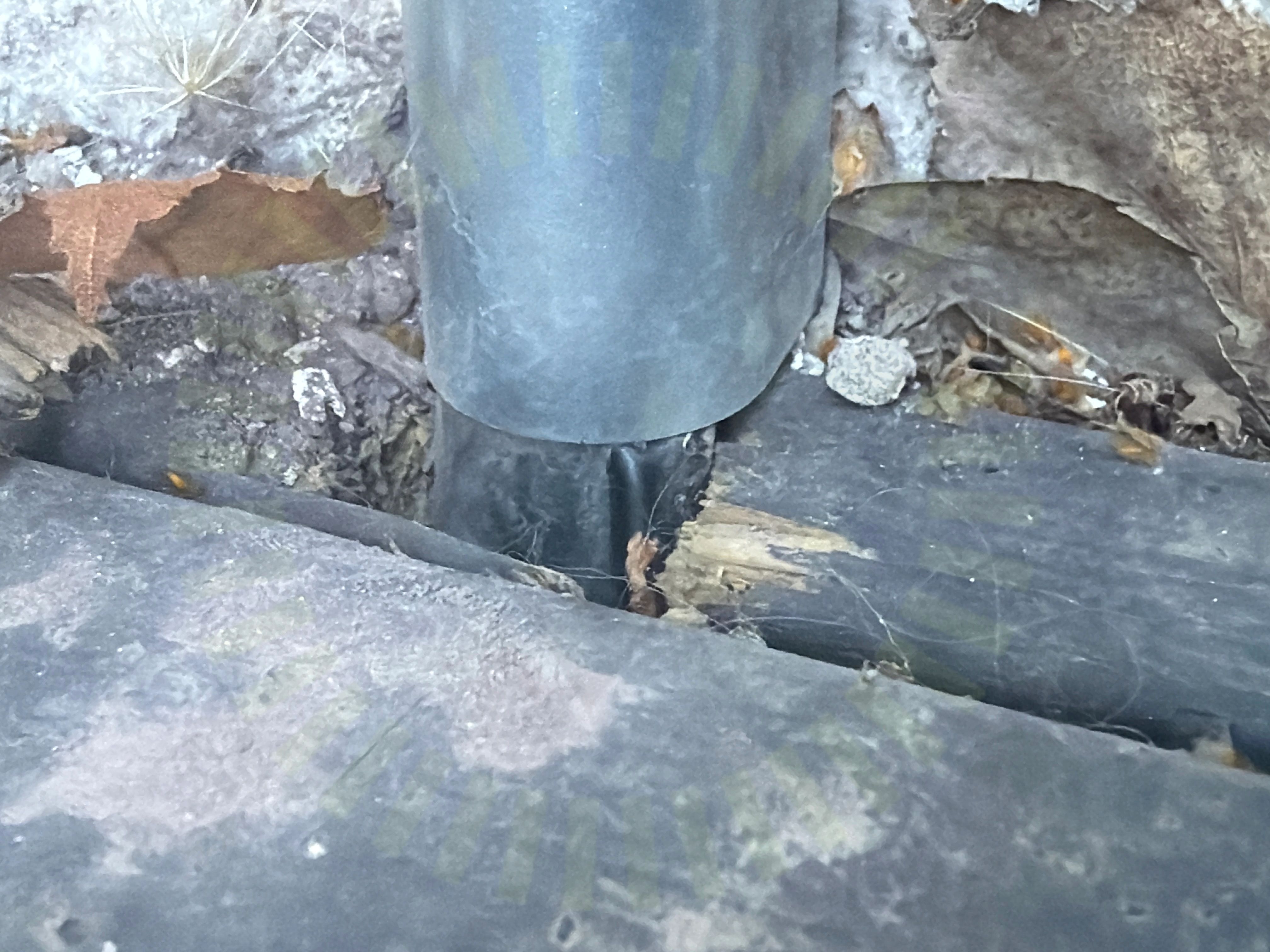

Kabelskyddet klämmer signalkabeln.

4.4 Väderskydd

Överenskommelse

Beställare bygger skydd

Godkända kontrollpunkter

43/47

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorStress på kontakterSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Undercentral

Godkända kontrollpunkter

7/7

FemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
