Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Sesol

Datum

21 april 2023

Ort

Västerhaninge, Stockholms län
AC anslutning växelriktare
AC anslutning växelriktare
Genomföringar
93% godkända7% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Anmärkningar

1/14
Infästning

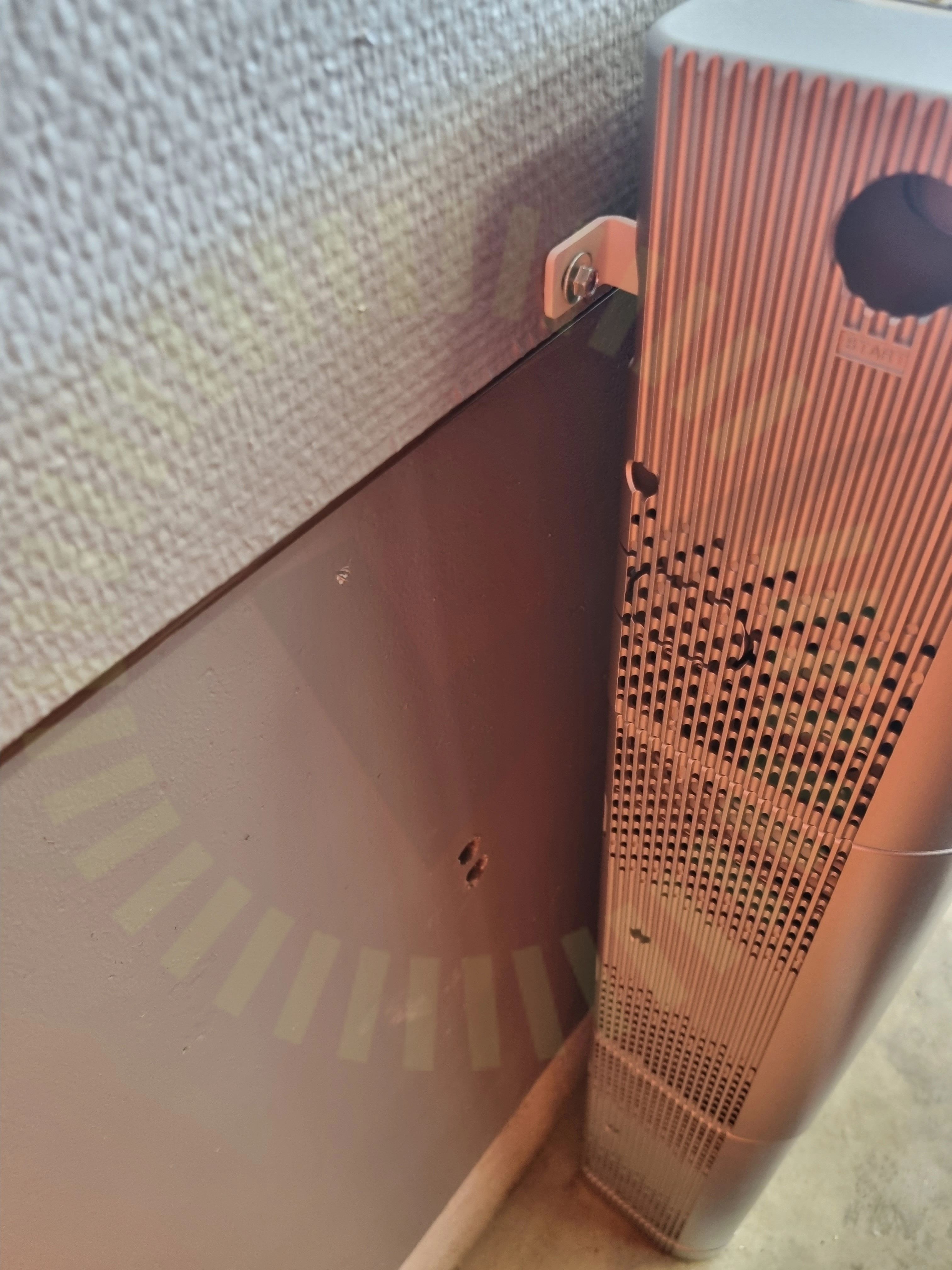

2.1 Infästning

Inte godkänd

Batteri är inte fastsäkrat korrekt. Samtliga moduler ska fästas om det inte fästs i golvet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/64
Avstånd närliggande objekt

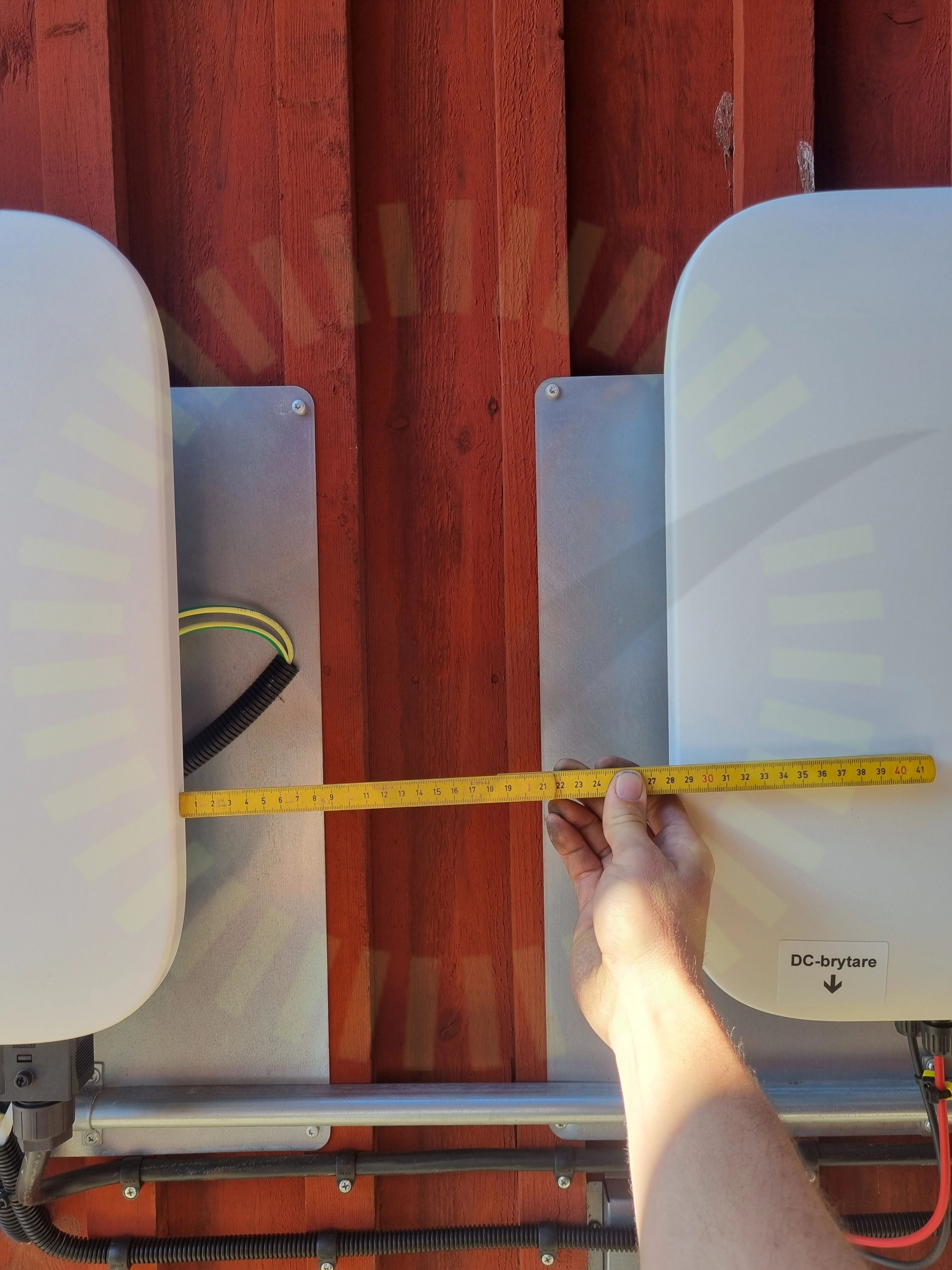

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
AC anslutning växelriktare

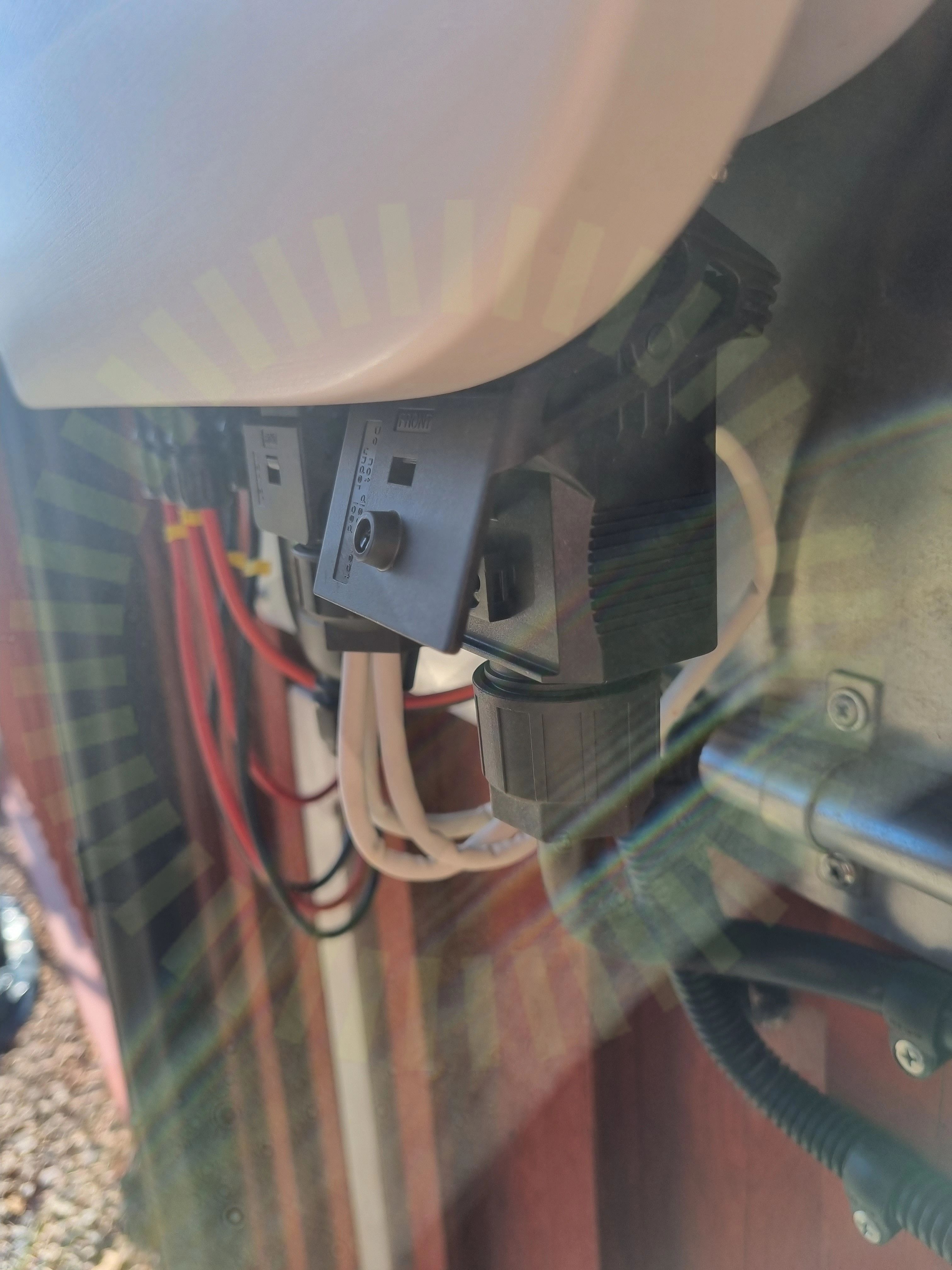

4.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC anslutning växelriktare

4.3 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
Genomföringar

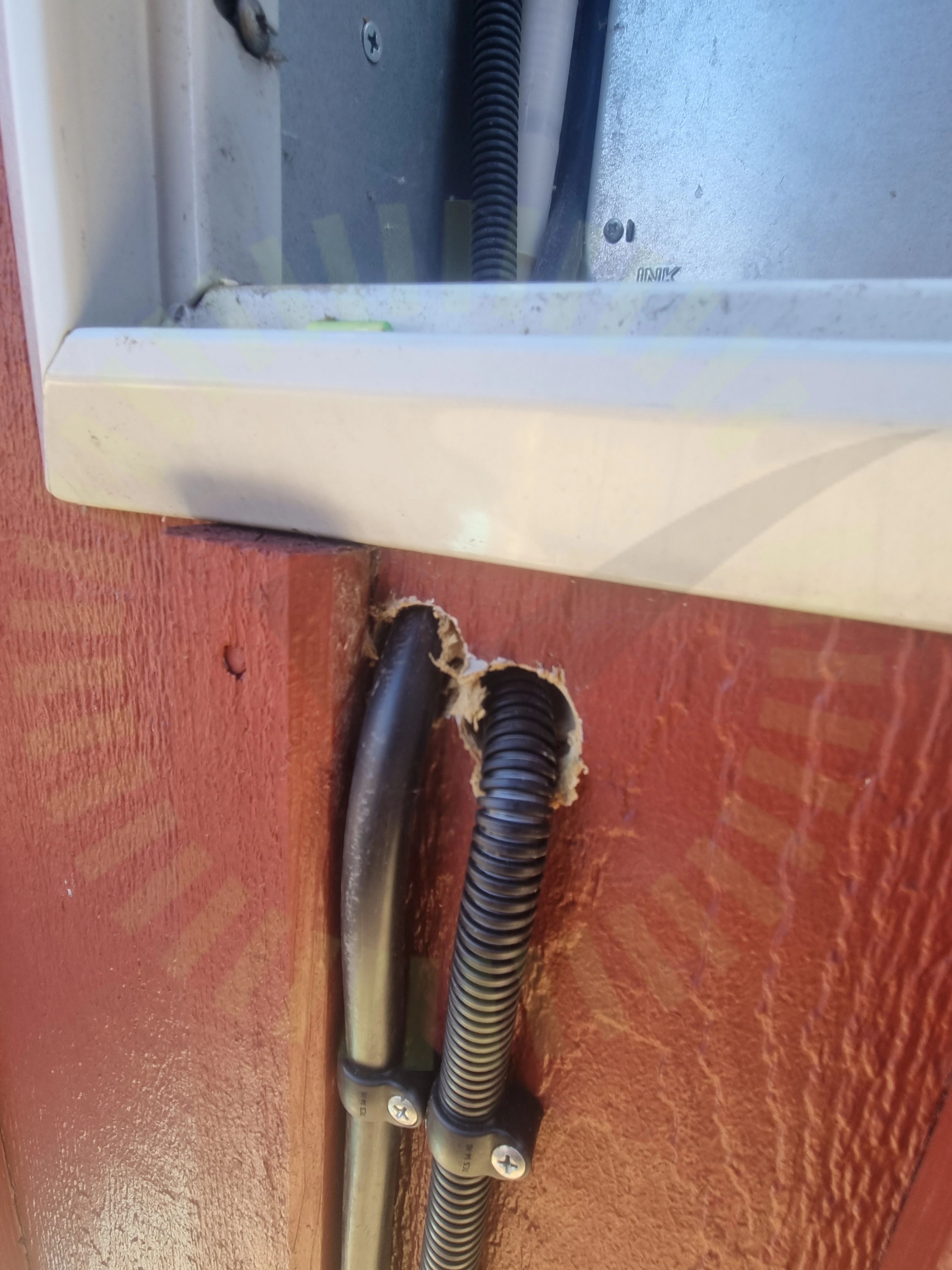

4.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

Uppskalad ledare

4.5 Uppskalad ledare

Inte godkänd

Kardeler spretar från plint.

Godkända kontrollpunkter

59/64
AC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningAC kablage skarp kantAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvstånd till havBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC Kontakter anslutningDC Kontakter anslutningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktGenomföringarHuvudsäkringHuvudsäkringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringKontakterKontakterLedare FastspändaLedare FastspändaLikspänningskomponenterLikspänningskomponenterMärkningMärkningPlaceringPlaceringSkadat kablageSkadat kablageSträngdesignSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVentilationVäderbeständigt materialVäderbeständigt material
