Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Sesol

Datum

21 april 2023

Ort

Västerhaninge, Stockholms län
Klämmornas placering
AC anslutning växelriktare
AC anslutning växelriktare
94% godkända6% ej godkända

Om installationen

PanelerLongi: LR4-72HPH 430-460M
MontagesystemWeland Stål: Läktfästen
MontagesystemWeland Stål: Falsfäste
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/14
Infästning

2.1 Infästning

Inte godkänd

Batteri är inte fastsäkrat korrekt. Samtliga moduler ska fästas om det inte fästs i golvet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

6/72
Avstånd närliggande objekt

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
AC anslutning växelriktare

3.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC anslutning växelriktare

3.3 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
Genomföringar

3.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

3.5 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)
Uppskalad ledare

3.6 Uppskalad ledare

Inte godkänd

Kardeler spretar från plint.

Godkända kontrollpunkter

66/72
AC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningAC kablage skarp kantAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvstånd till havAvtalBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC Kontakter anslutningDC Kontakter anslutningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktGenomföringarHuvudsäkringHuvudsäkringInformering av solcellerInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringKontakterKontakterLedare FastspändaLedare FastspändaLikspänningskomponenterLikspänningskomponenterMissvisande varselmärkningMärkningMärkningPlaceringPlaceringSkadat kablageSkadat kablageSträngdesignSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVentilationVäderbeständigt materialVäderbeständigt material

Longi: LR4-72HPH 430-460M

Anmärkningar

1/31
Klämmornas placering

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules. sida 15-16.

Godkända kontrollpunkter

24/31
Avstånd till ytaAvstånd till ytaDräneringshålDräneringshålFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKopplingslådaKopplingslådaPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningPunktbelastningSkadorSkadorSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakter

Ej tillgängligt vid besiktning

6/31
Förbindelse av kontakterFörbindelse av kontakterKontakterKontakterSträngförläggningSträngförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

Weland Stål: Falsfäste

Godkända kontrollpunkter

19/19
DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Weland Stål: Läktfästen

Anmärkningar

2/22
Läktinfästning

7.1 Läktinfästning

Inte godkänd

Infästningskruvar är positionerade på samma sida. Ska sitta på varje sida om kroken.

MA5104. Sid 1 (1) | Version 4 - 221101

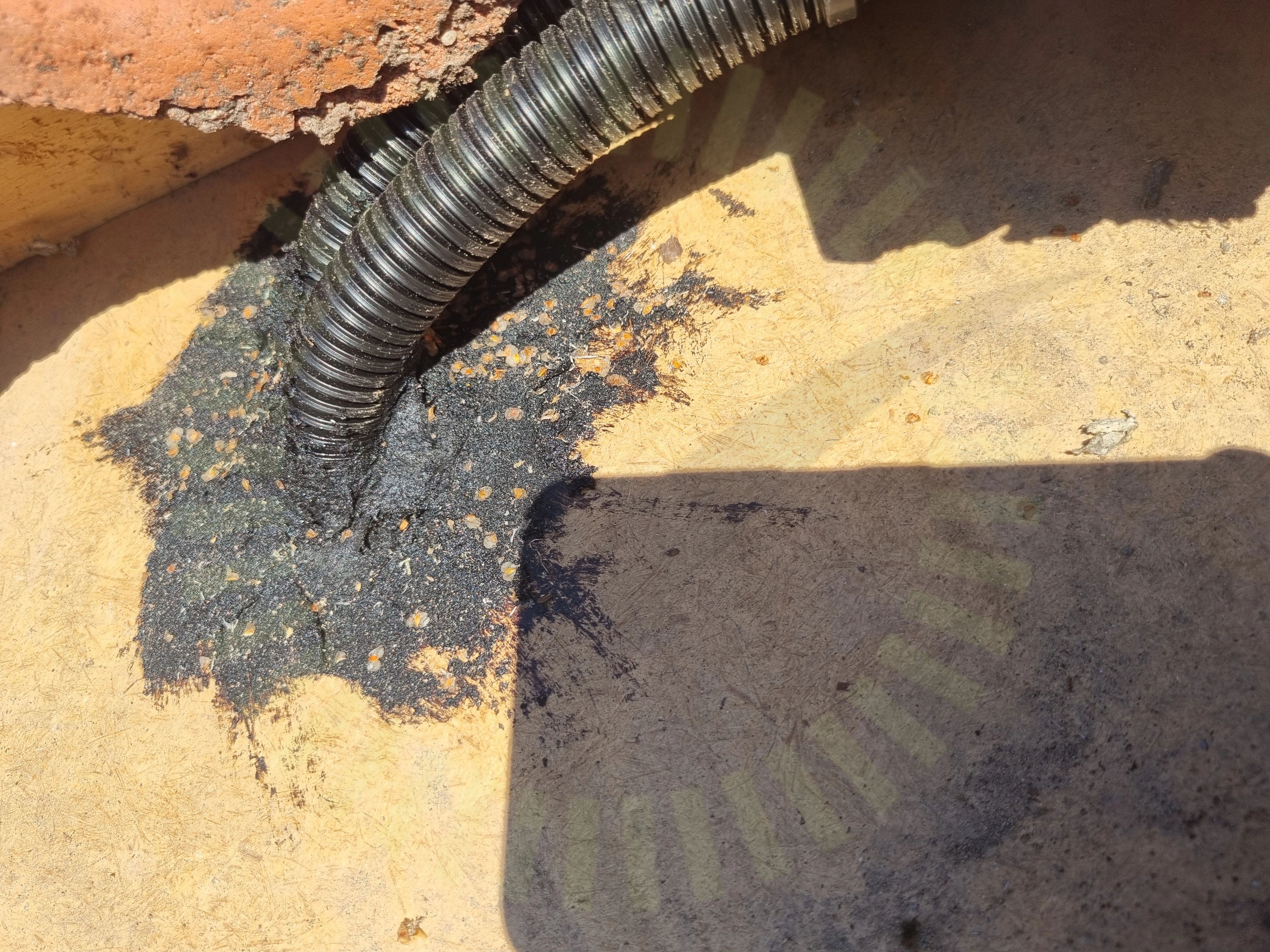

Takgenomföring

7.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

20/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
