Besiktningsrapport
9.1
Installation genom
Takkraft
Datum
19 mars 2025
Ort
Täby, Stockholms län
Takkrokarnas CC
Säkerhetsavstånd
Dräneringskanal
95% godkända
5% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
ESDEC Lutande Panntak
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Avtal
Inte godkänd
Kund har ej fått utlovat prisförslag för ö-drift.
Avtal
Godkända kontrollpunkter
2/3
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Tak 1, DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
19/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
4/25

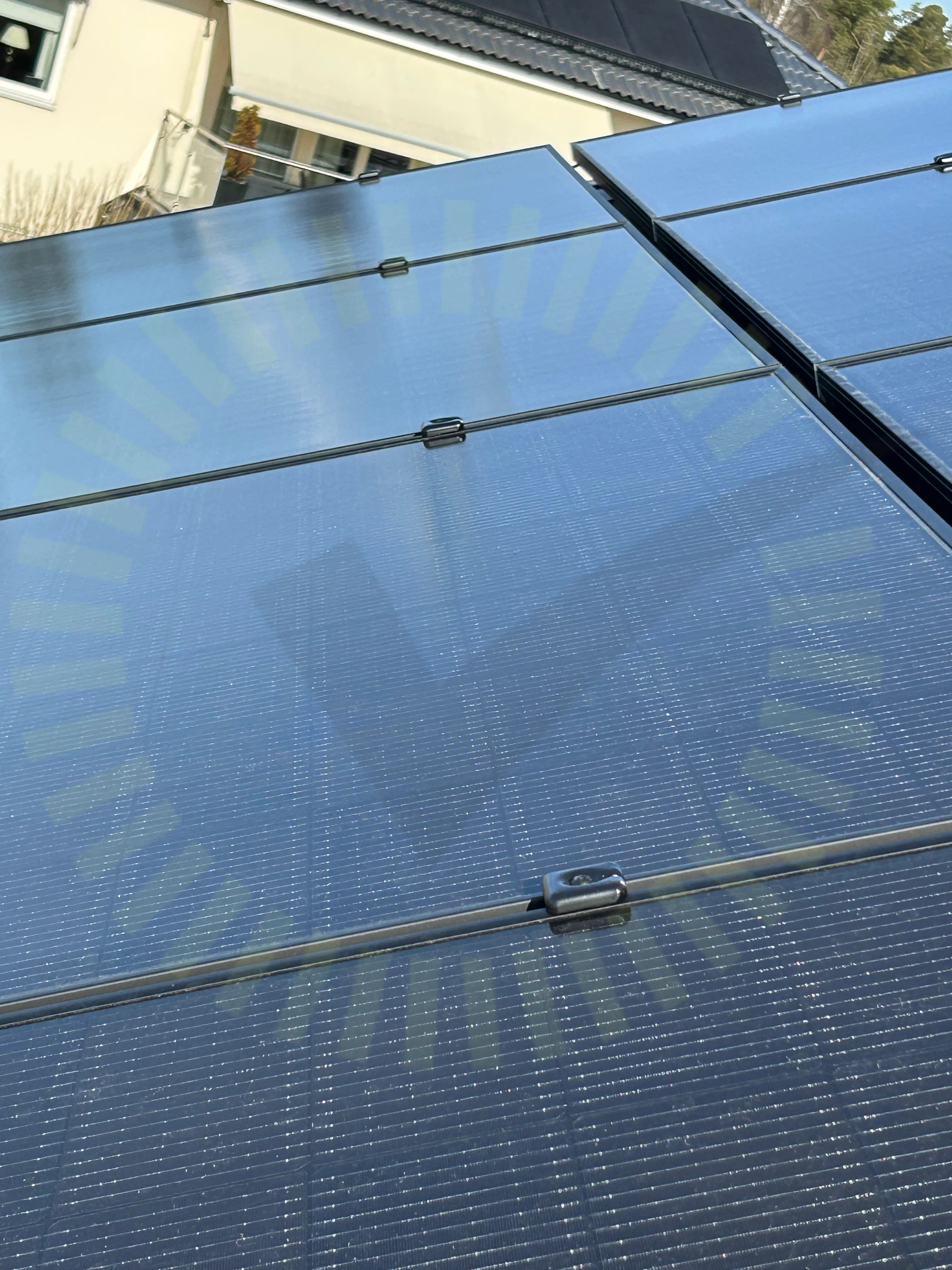

5.1 Dräneringskanal
Inte godkänd
Flera av mittklämmornas dräneringskanal är inte vänd neråt.
Tillverkarens anvisningar
5.2 Snö- och Vindlastberäkning
Inte godkänd
Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar

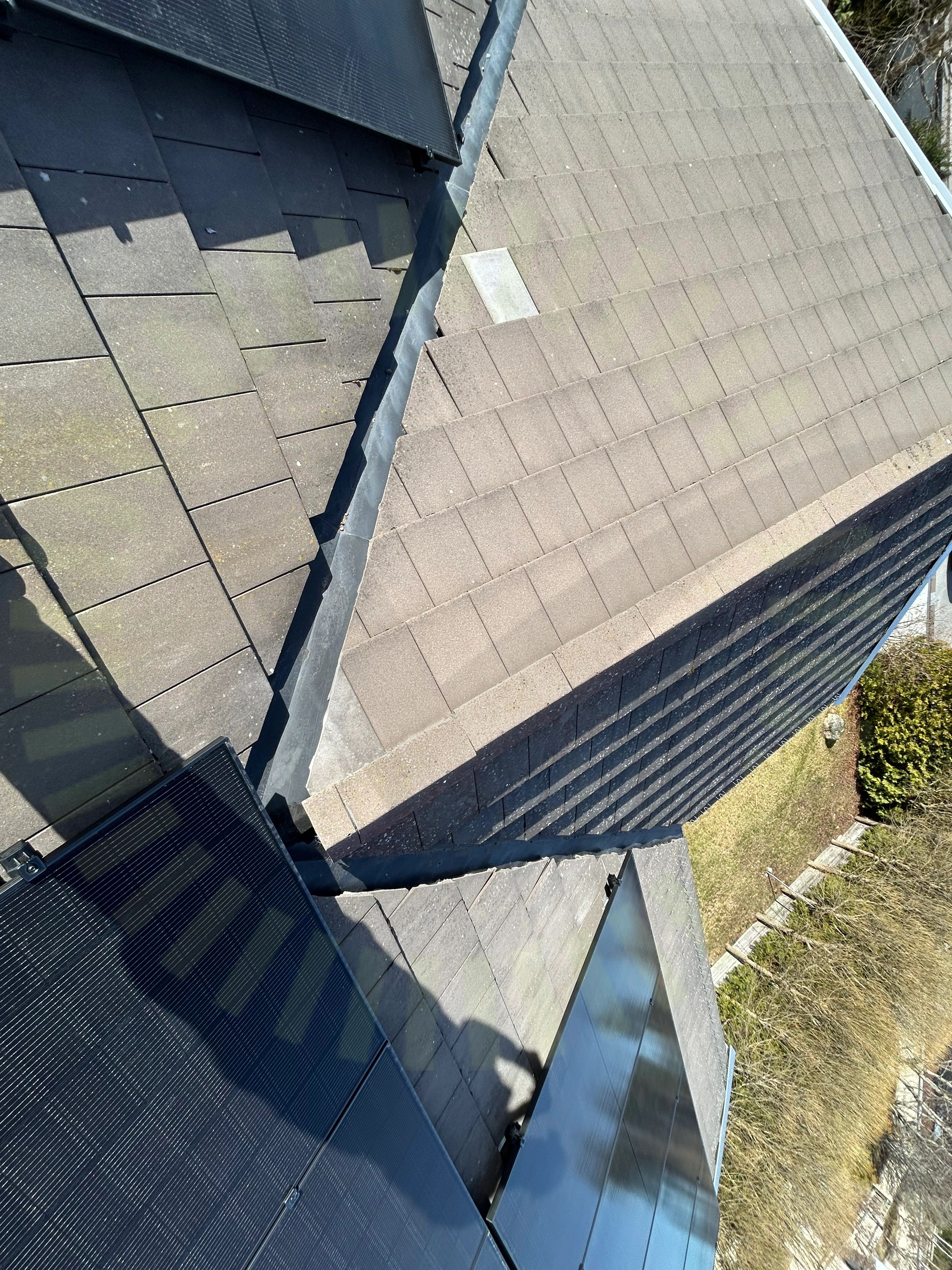

5.3 Säkerhetsavstånd
Inte godkänd
Paneler är monterade för nära ränndal.
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
5.4 Takkrokarnas CC
Inte godkänd
Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Gäller sektion 2 på västra taket.
Snö- och vindlastberäkning
Godkända kontrollpunkter
18/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Takets lutning
Takkrokens höjdjustering
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
3/25
Läktinfästning
Takgenomföring
Underbyggnad
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
34/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
2/36
Dubbel matning
Genomföringar
