Besiktningsrapport
9.6
Installation genom
Penthon
Datum
9 februari 2024
Ort
frillesås, Hallands län
Underliggande takpanna
Ändklämmor
Genomföringar
+ 1
97% godkända
3% ej godkända
Om installationen
Paneler
Luxor: EcoLine M108
Montagesystem
K2: SingleRail: Single Hook 3S
Växelriktare
GoodWe: GW15-30kW ET Series
Batteri
GoodWe: Lynx Home F Plus+ Series
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Penthon som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
12/12
Avstånd närliggande objekt
Bakomliggande material
Batteri PE
DC anslutning
Fastsäkring av produkt
Lutning
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
2/25

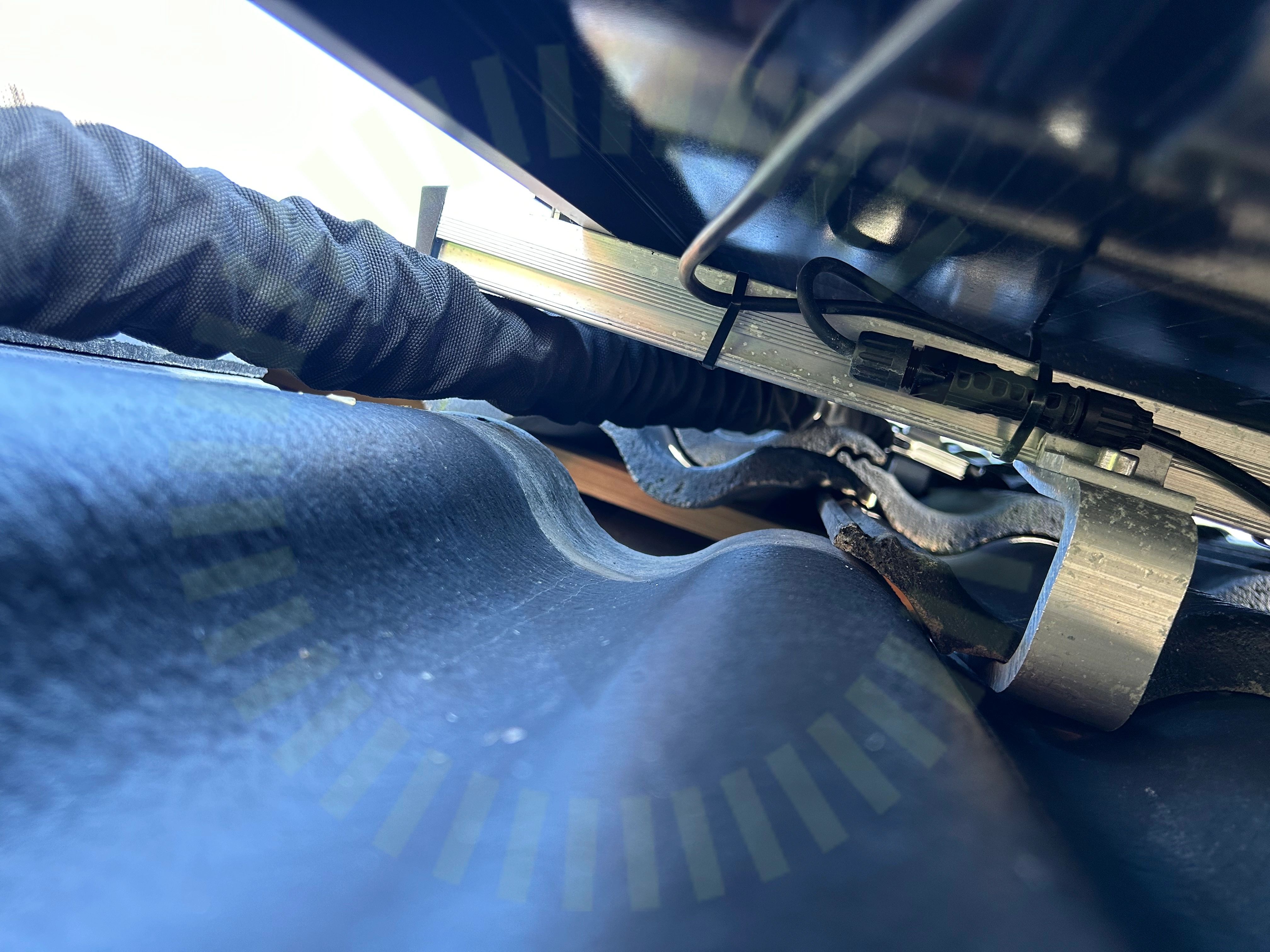

4.1 Underliggande takpanna
Inte godkänd
Takkrokar ligger mot den underliggande takpannan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

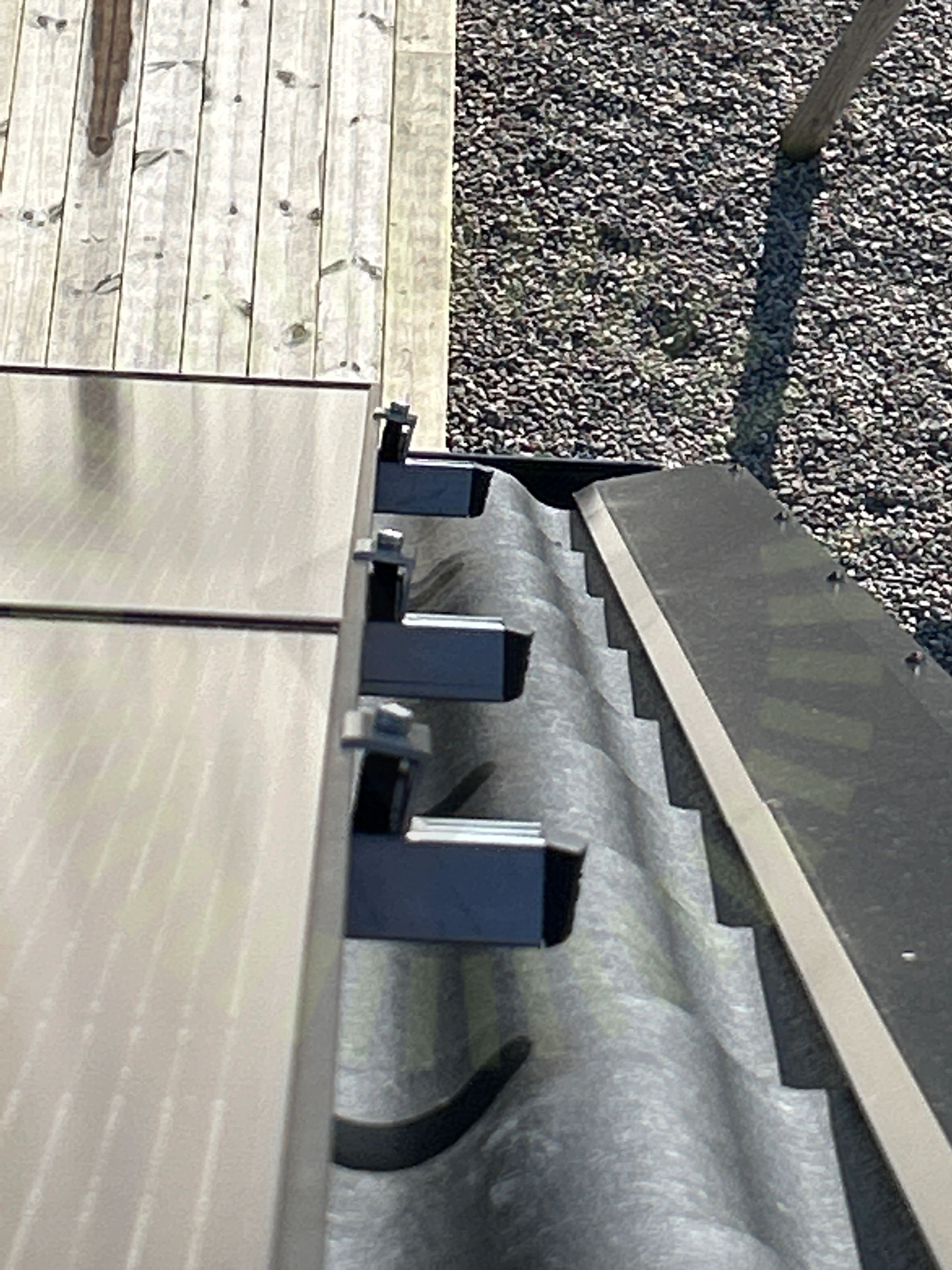

4.2 Ändklämmor
Inte godkänd
Ändklämmor är inte monterade korrekt.
Godkända kontrollpunkter
22/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning utanför takstol
Infästningar
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skruvar korrekt
Snö- och Vindlastberäkning
Takets lutning
Takkrokarnas CC
Takstolsinfästning
Tvådelad takkrok
Väderbeständigt material
Ej tillgängligt vid besiktning
1/25
Takgenomföring
Tak 1, Luxor: EcoLine M108
Anmärkningar
1/17
5.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
15/17
Böjradie kablage
Dragavlastade
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Kopplingslåda böjradie
Mellanrum
Punktbelastning
Skada
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Undercentral
Godkända kontrollpunkter
7/7
Fasskena
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/39

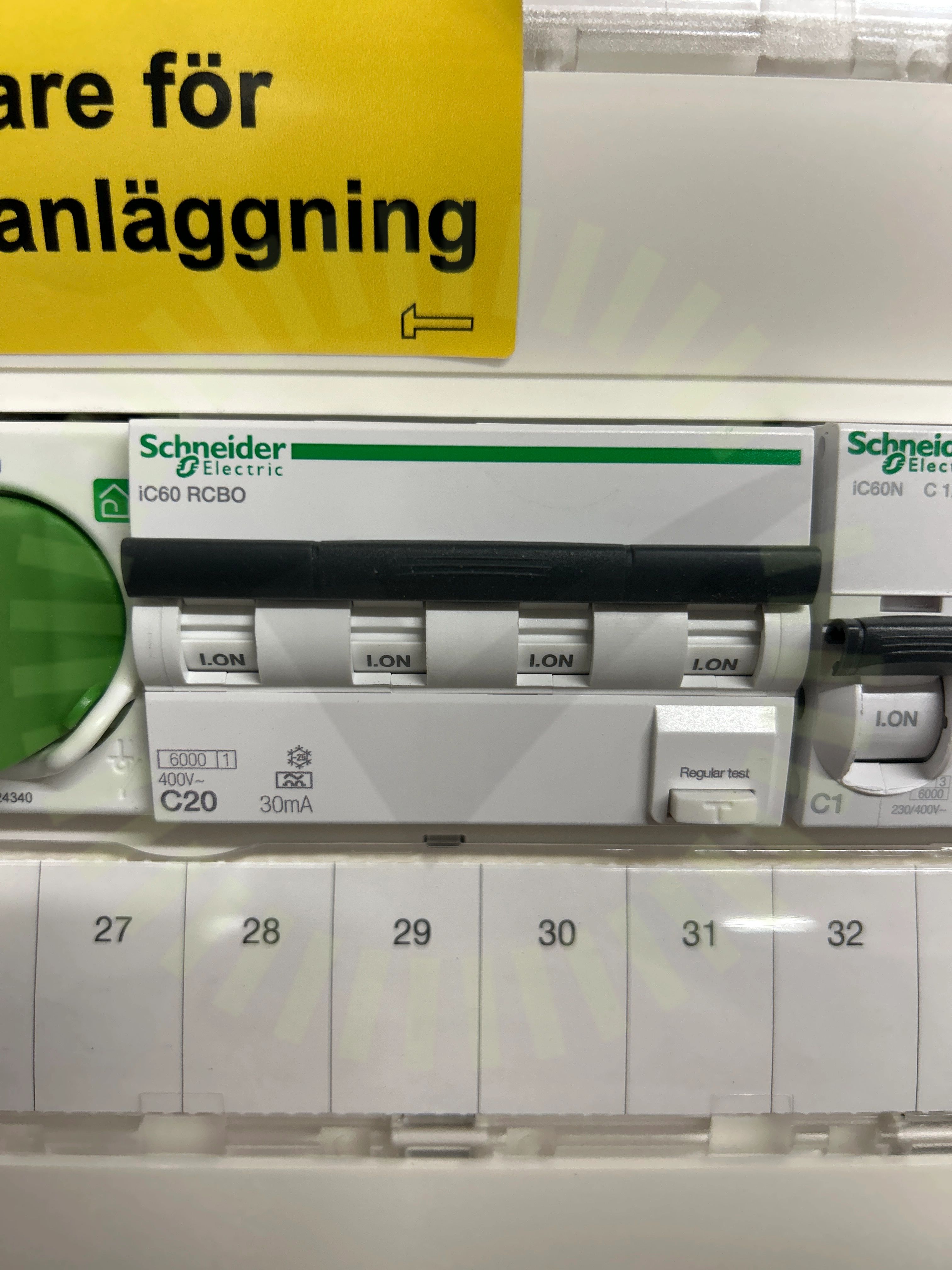

8.1 Jordfelsbrytare
Rekommendation
JFB bryter inte på rekommenderad mA enligt tillverkarens anvisningar.
GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 34

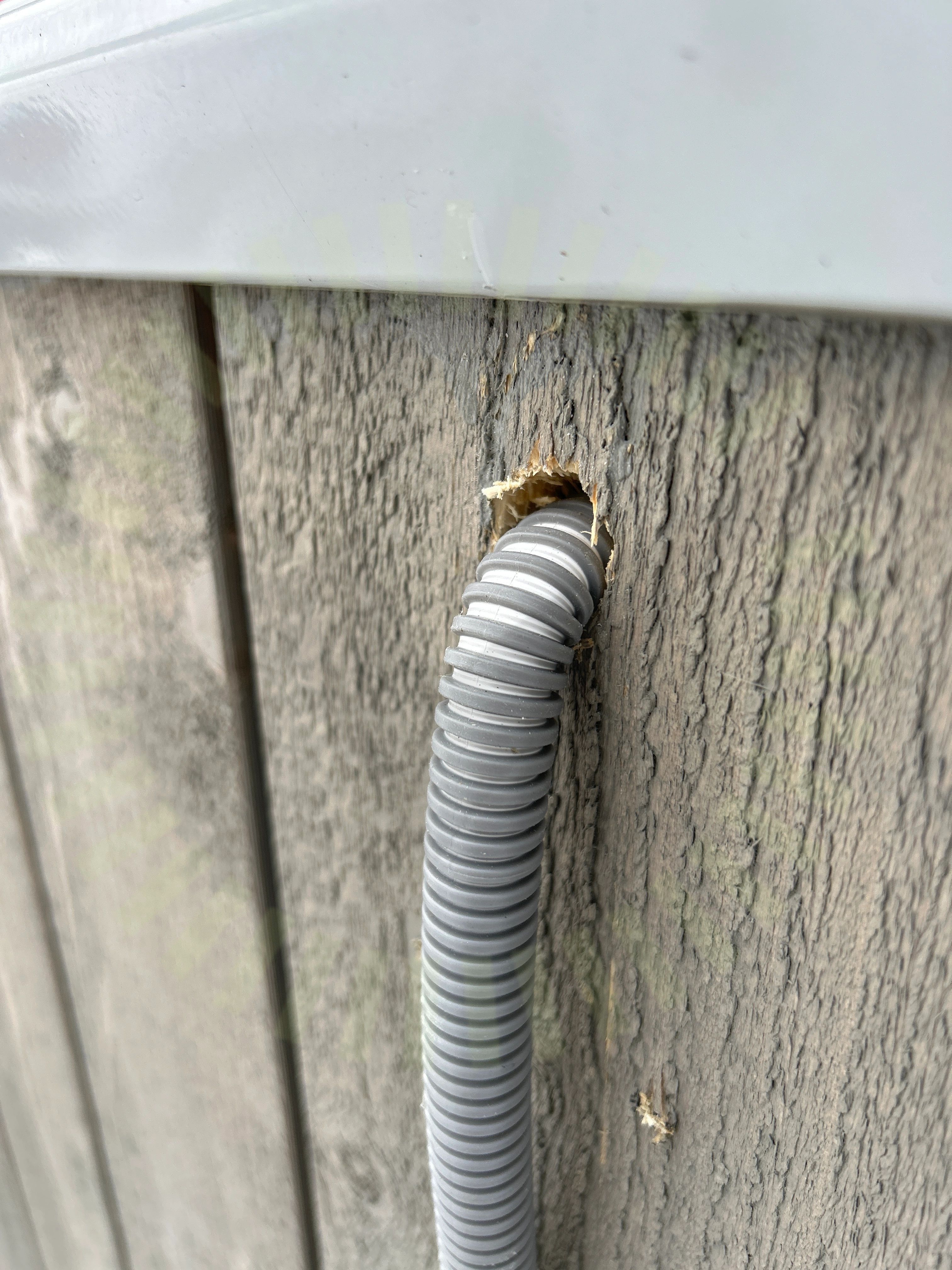

8.2 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
37/39
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
