Besiktningsrapport

8.3

Installation genom

Sydpumpen AB

Datum

1 juli 2024

Ort

Halmstad, Hallands län

Skada vid brytare

Avstånd panna

Kabeluppfästning

+ 11

84% godkända16% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordic Solar: Råspont

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörCHINT: Sungrow DTSU666

TillbehörSäkerhetsbrytare AC

Installerad av Sydpumpen AB som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Saknas slutdokumentation för anläggning.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Allmänt

Anmärkningar

1/1

2.1 Växelriktare Batteri

Kundkommentar

Kund behöver förklaring varför huset matas av marknätet istället för batteri vid olika tillfällen.

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Nordic Solar: Råspont

Anmärkningar

3/17

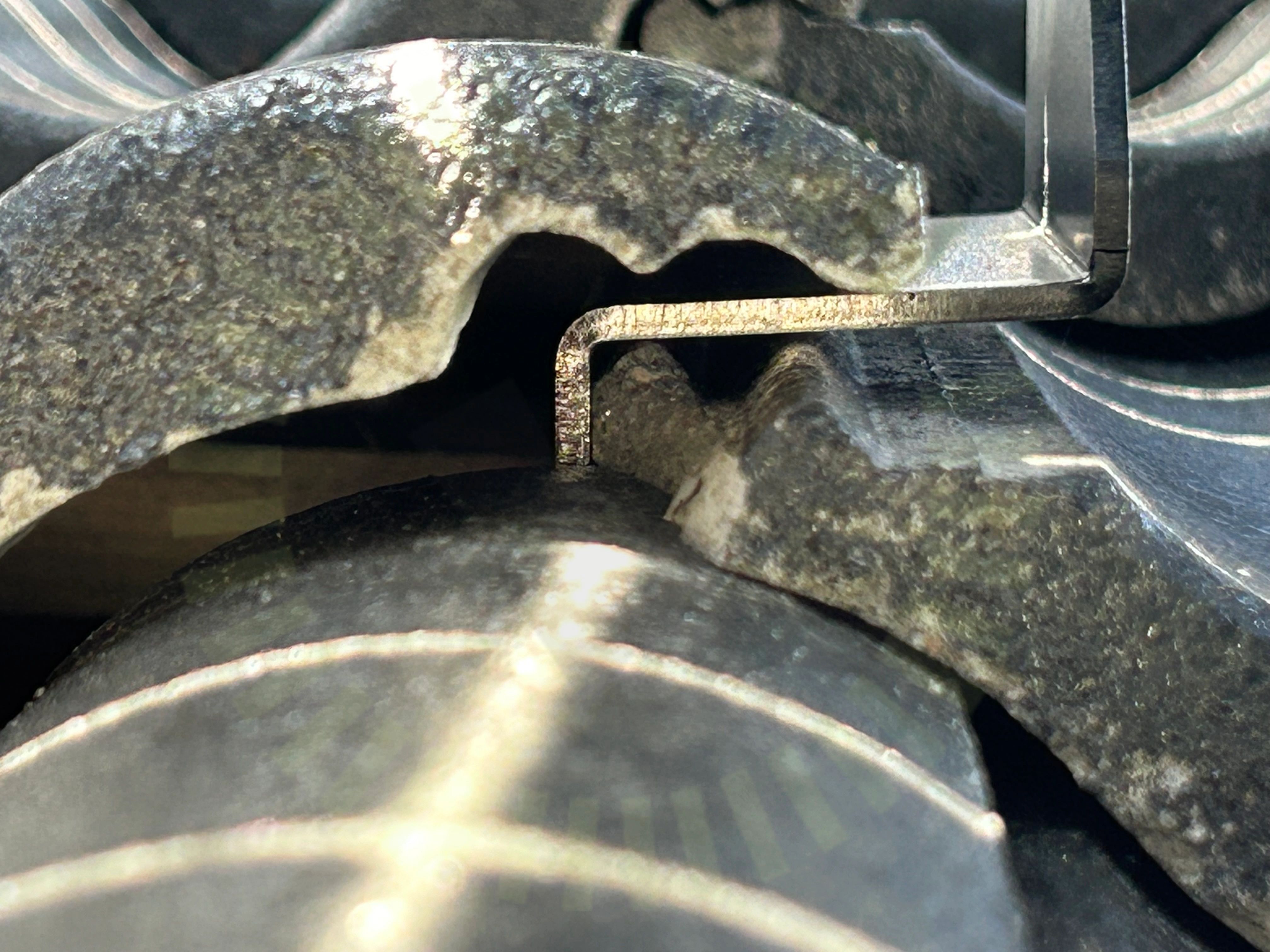

4.1 Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Nordic Solar Manual Art.nr: 37054, Sida 2

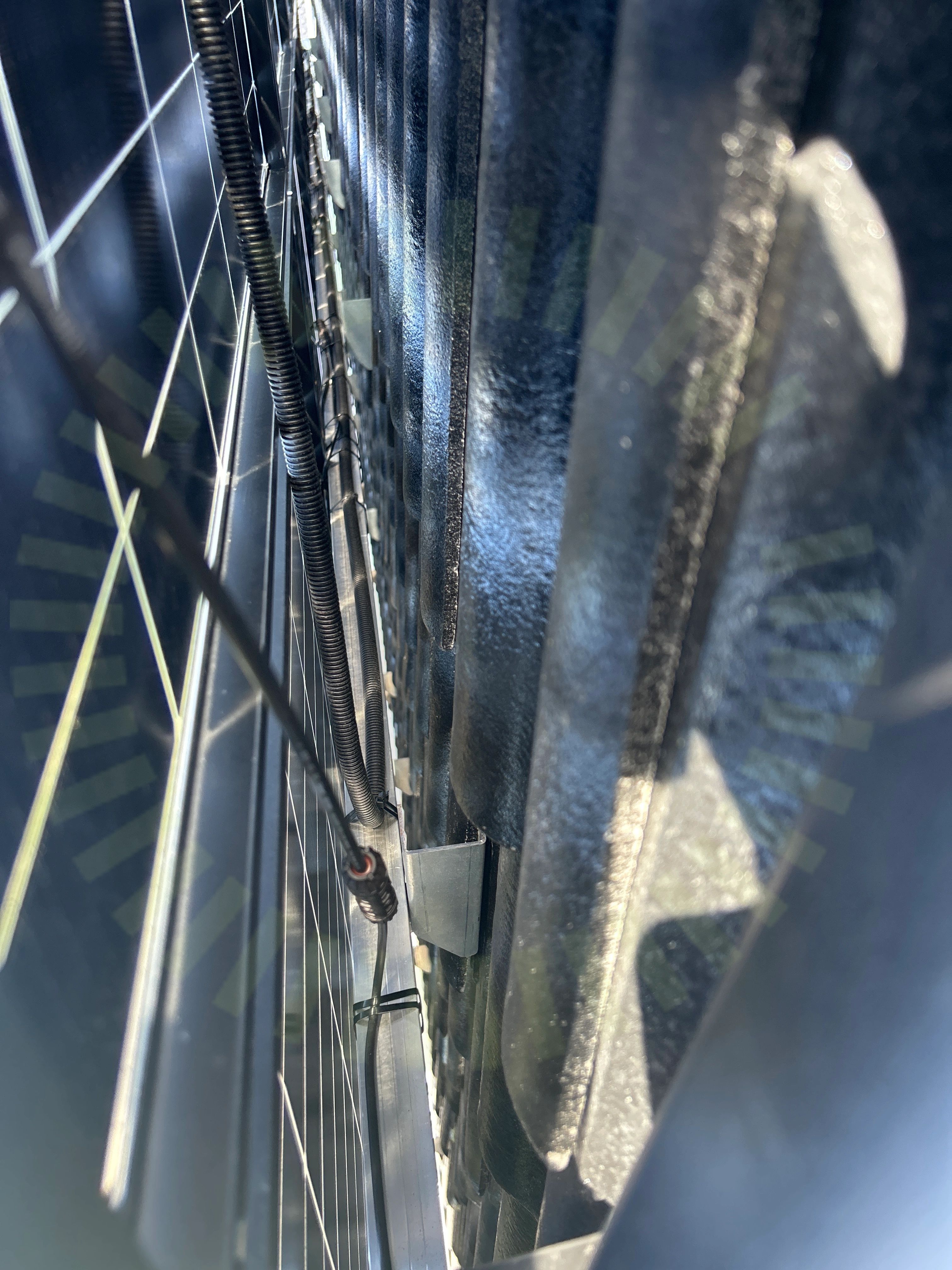

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar är uppspända mellan skenor och saknar tillräckligt stöd.

SS 436 40 00 (712.522.101)

4.3 Skador

Inte godkänd

Skador noterade på taket, noterat ett par skadade takpannor.

Godkända kontrollpunkter

14/17

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning RåspontInfästningar CC måttKabeldragning mellan takytorMittklämmorPlaceringSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor

SunGrow: SBR(XXX)

Godkända kontrollpunkter

16/16

Batteri PEBatterimodulCombiner boxDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

3/40

6.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

6.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

35/40

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/40

Dubbel matningSträngdesign

Säkerhetsbrytare AC

Anmärkningar

1/7

7.1 Skada vid brytare

Inte godkänd

Neutralledare är skadad.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering Säkerhetsbrytare

Tak 1, Nordic Solar: Råspont

Godkända kontrollpunkter

1/1

Överhäng

Trina: TSM-NEG9RC.27

Anmärkningar

7/14

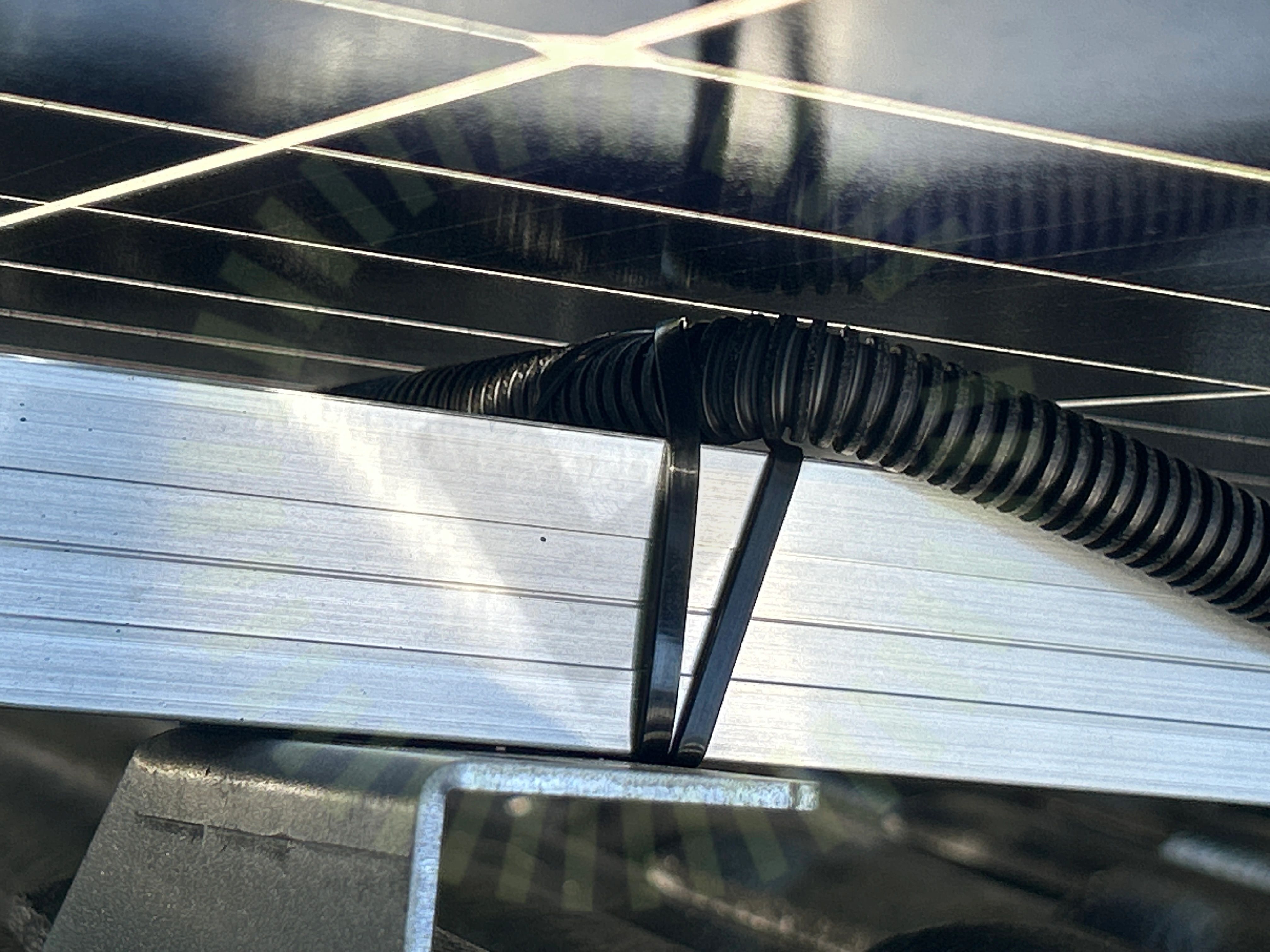

9.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

9.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

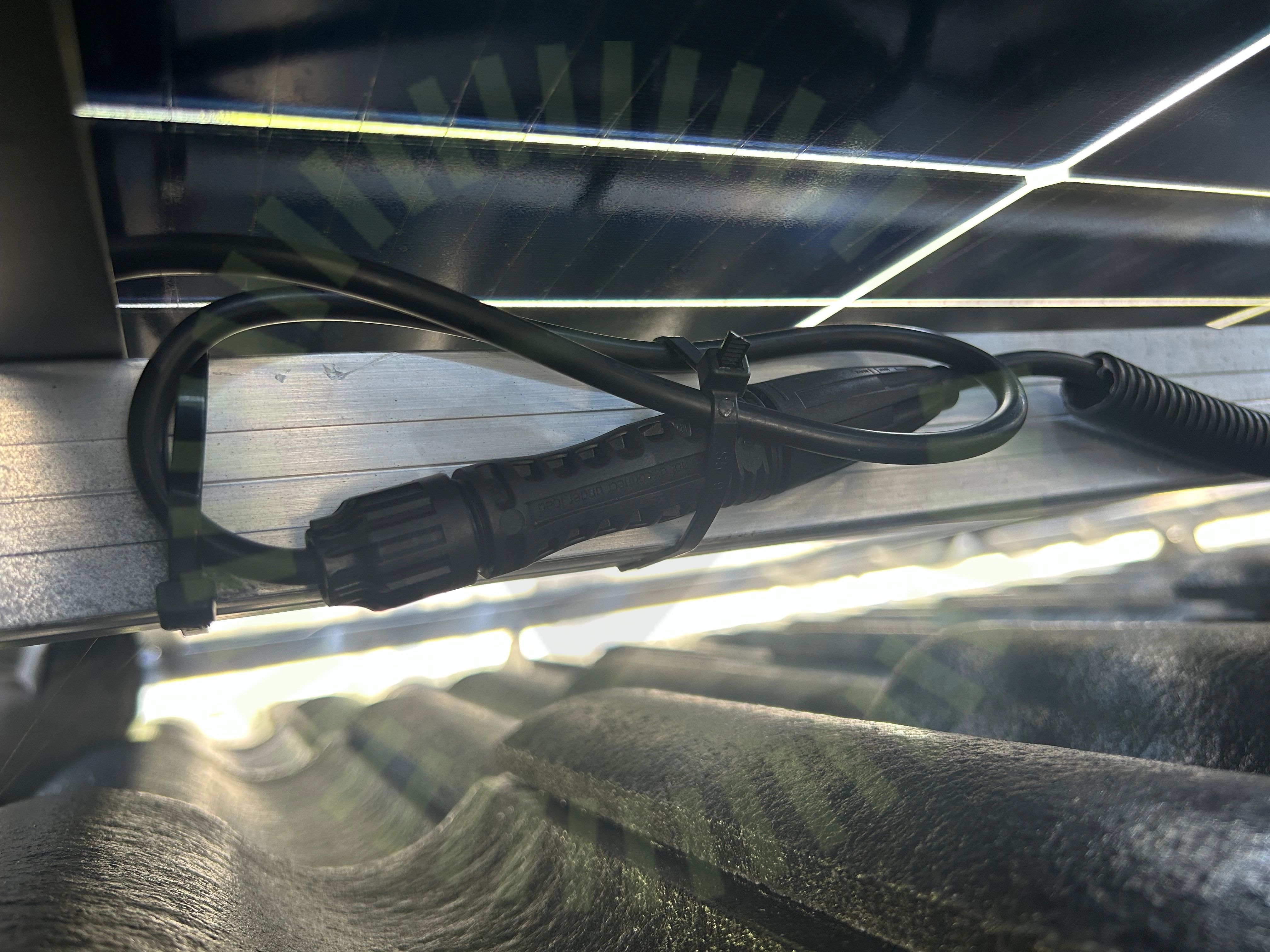

9.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 sid 4

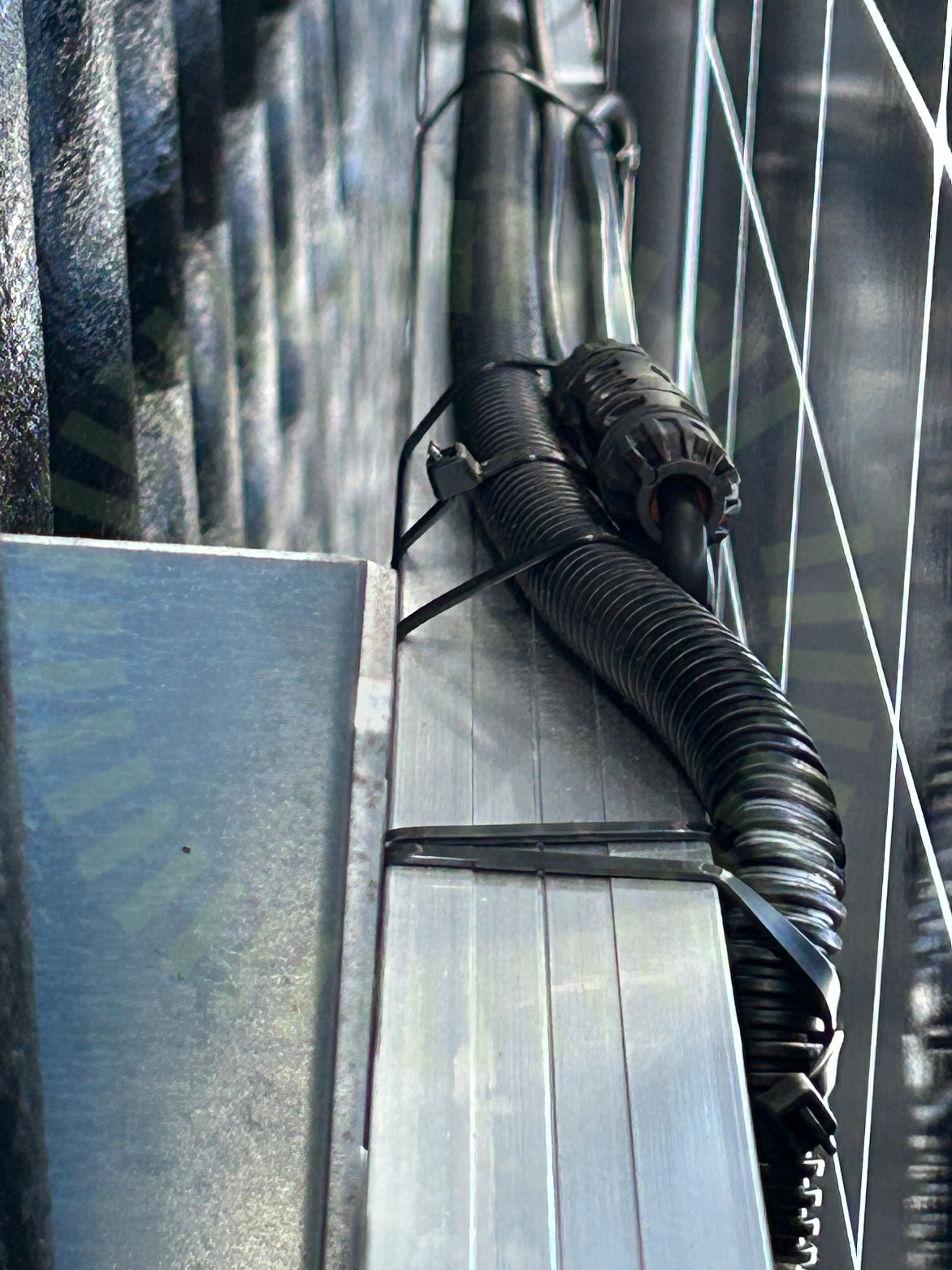

9.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

User Manual UM-M-0002/Ver. J Nov 2023, Sida 28

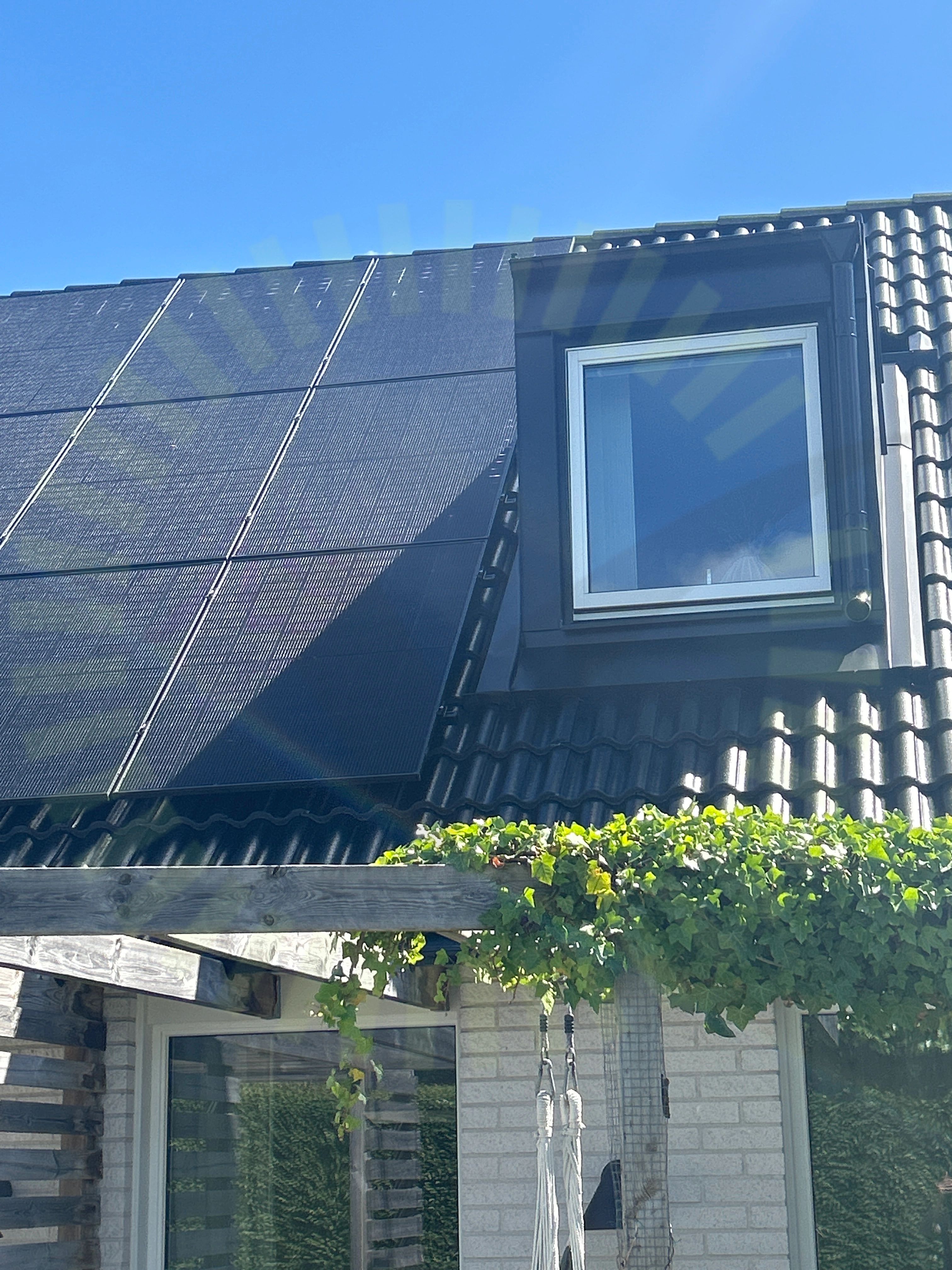

9.5 Skugga

Inte godkänd

Panelen är placerad i hård permanent skugga.

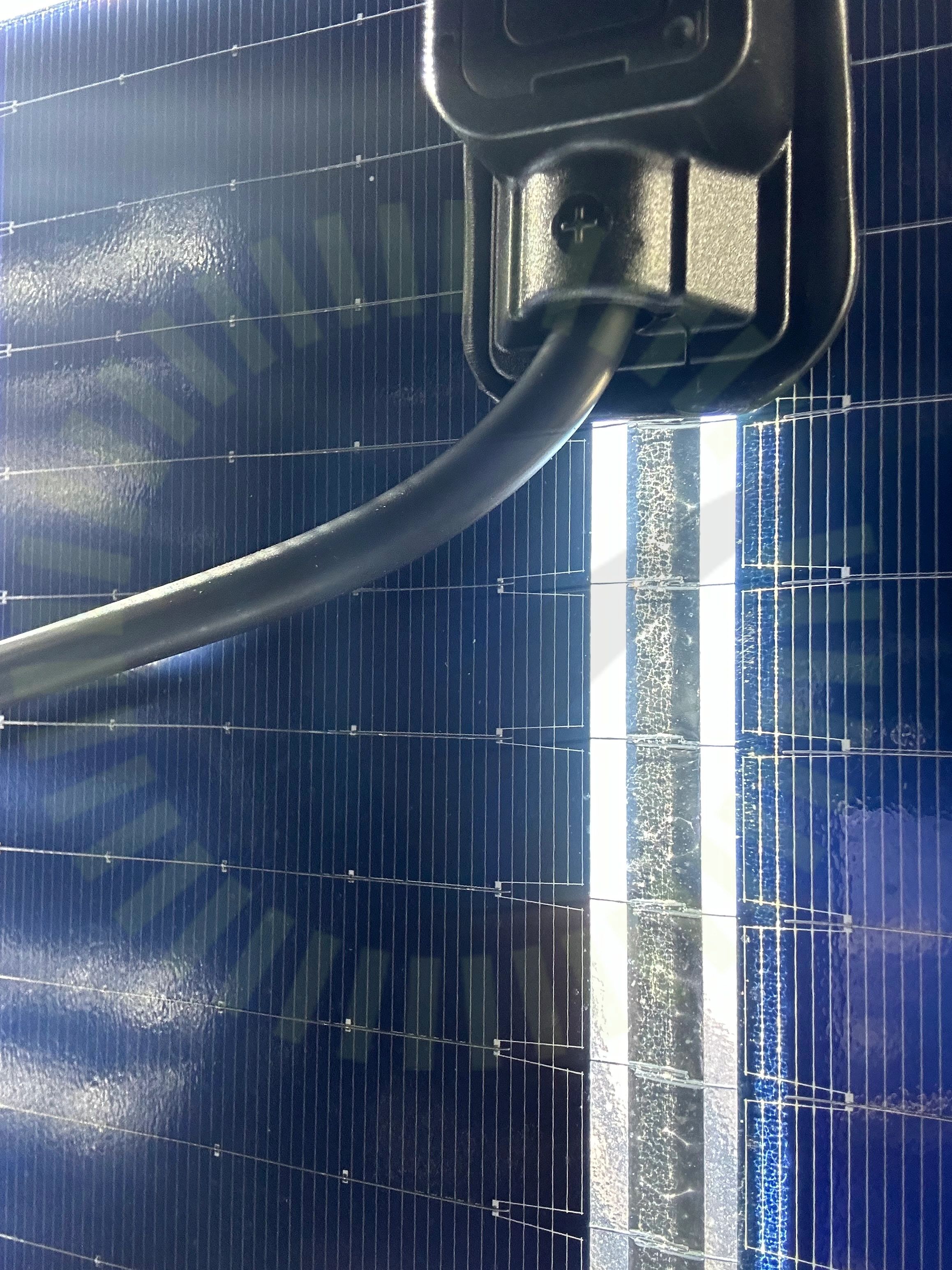

9.6 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

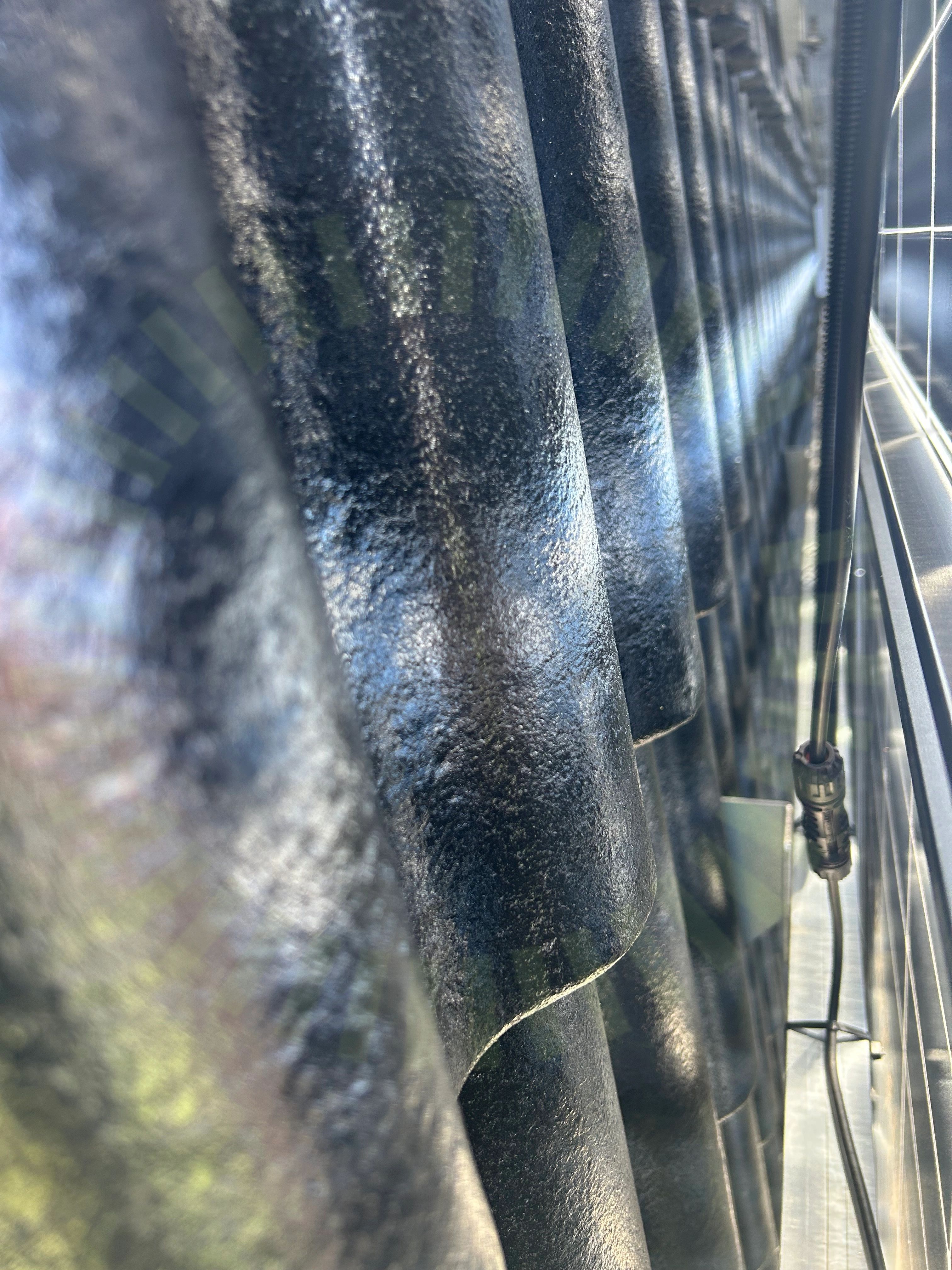

9.7 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

6/14

DräneringshålKlämmornas placeringKlämmornas överlappningPanelramar separeradeSkador på panelSpänningar i ram

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Anmärkningar

2/6

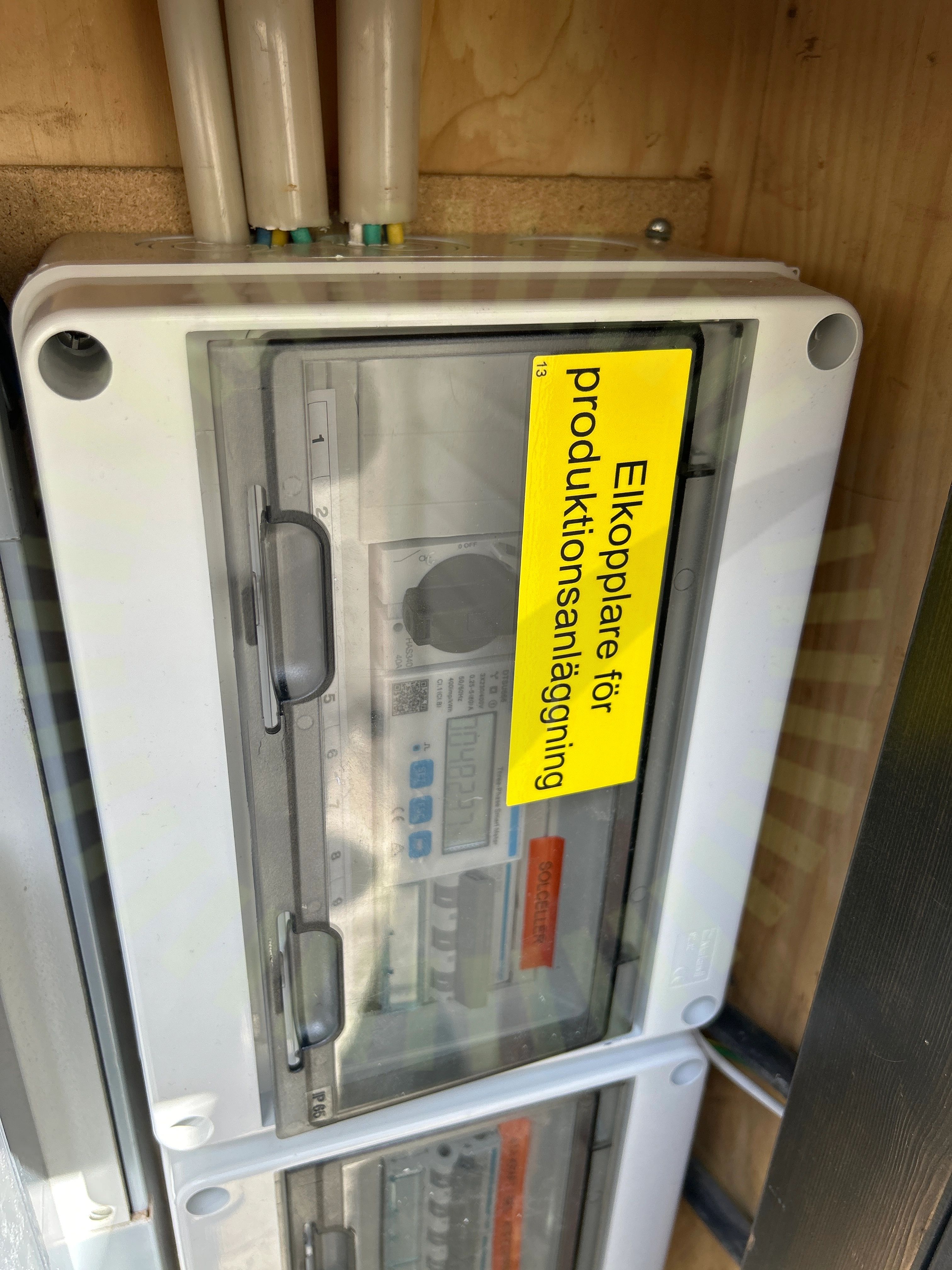

10.1 Infästning

Inte godkänd

Lock till kapsling är inte åtskruvad, locket sitter löst.

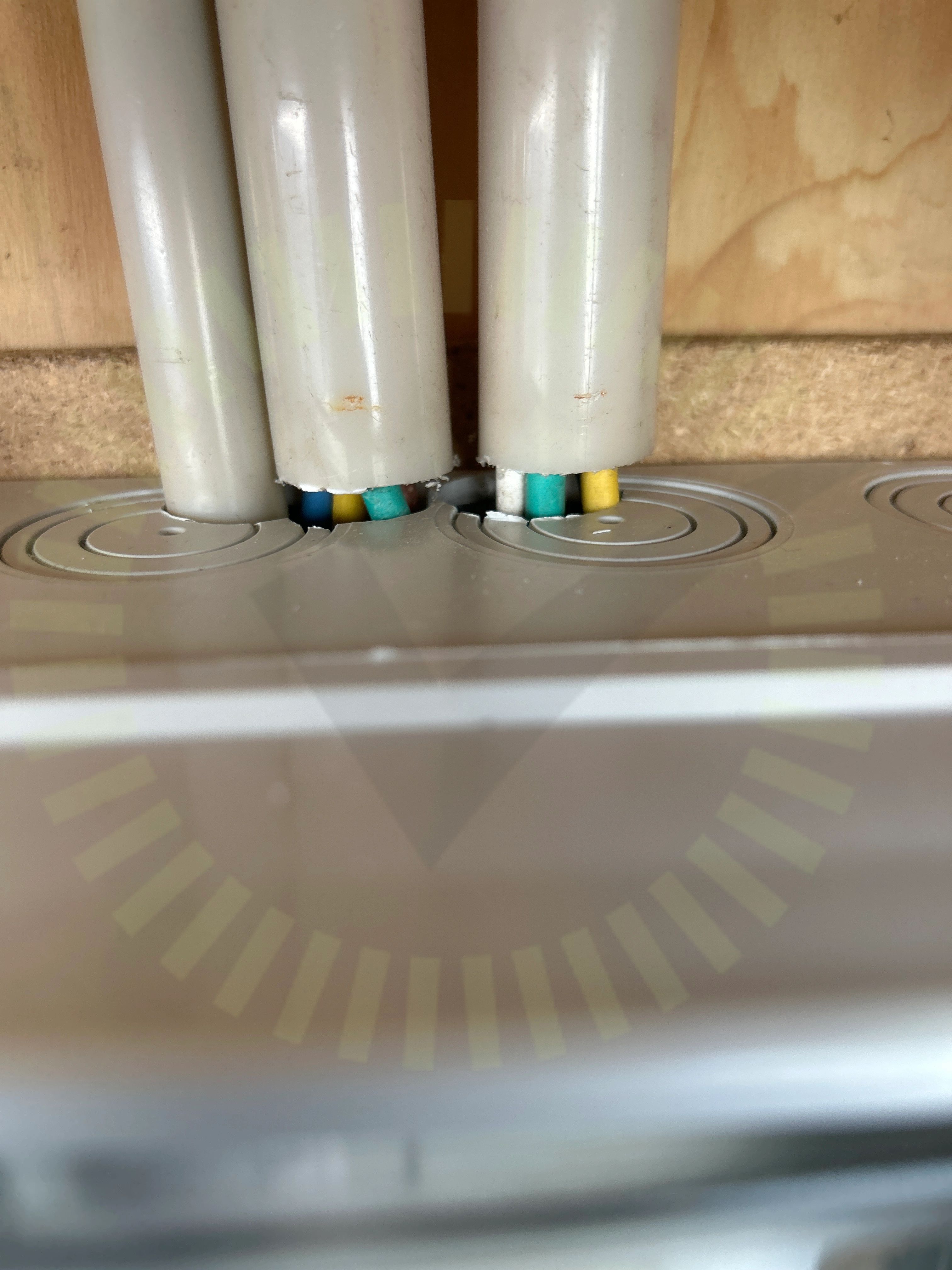

10.2 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation. Skada i hölje.

Godkända kontrollpunkter

4/6

FemledarsystemKabelinföringarPlaceringSkydd mot beröring
