Besiktningsrapport

9.3

Installation genom

Sesol

Datum

21 mars 2023

Ort

Asarum, Blekinges län

Kopplingslåda

Läktinfästning

Skenskarvar

+ 4

90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

14/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/37

2.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Skruvar är ej iskruvade på låsningen.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

2.2 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på båda växelriktare.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

34/37

AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilation

Longi: LR5-54HPB 390-410M

Anmärkningar

3/16

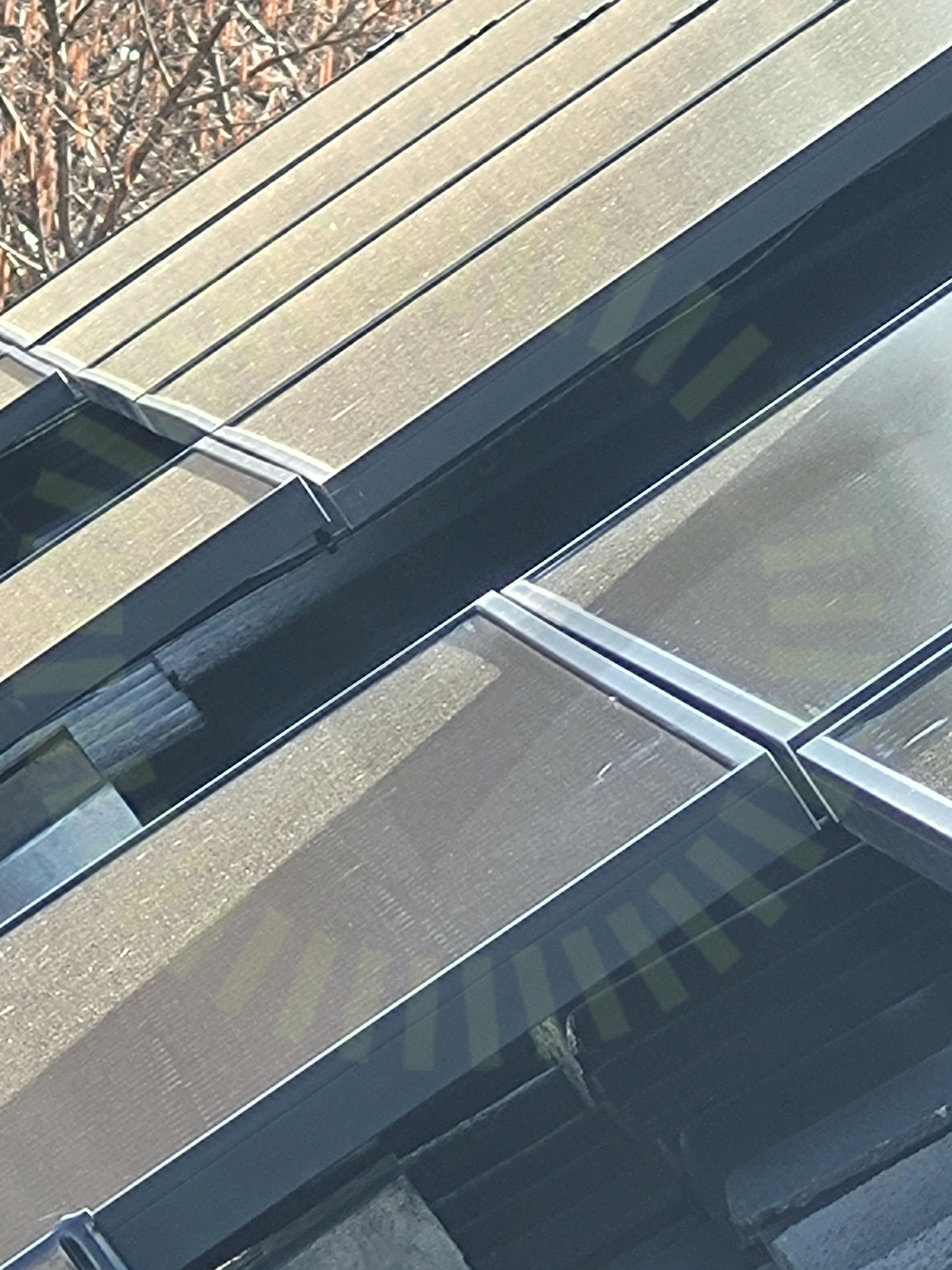

3.1 Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna på grund av värmeutveckling och ventilation.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

3.2 Kopplingslåda

Inte godkänd

Kablarna är ansträngda vid utgångarna.

3.3 Skador

Inte godkänd

Skador noterade på panelerna.

Godkända kontrollpunkter

13/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontakterPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Weland Stål: Läktfästen

Anmärkningar

3/22

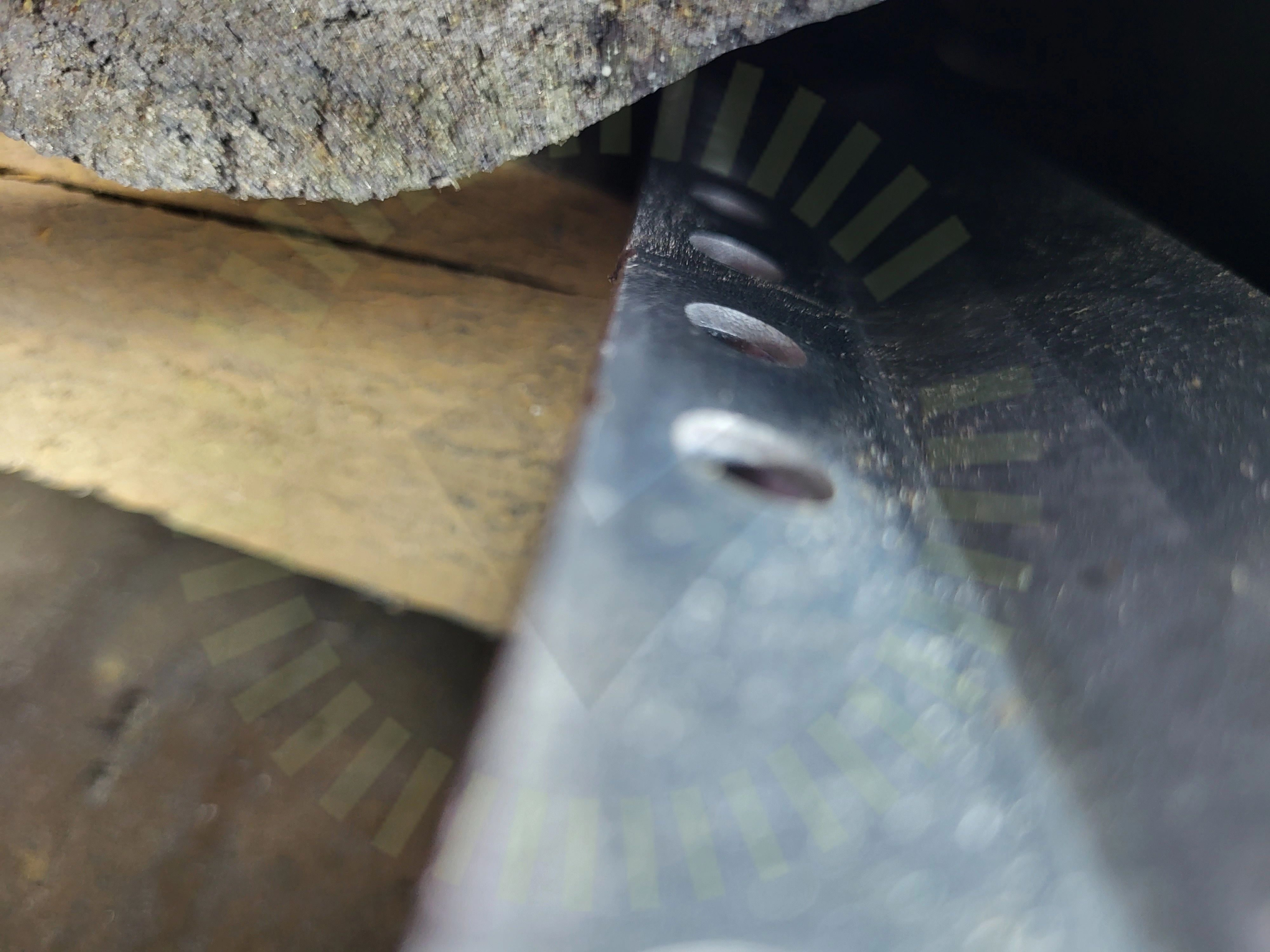

4.1 Läktinfästning

Inte godkänd

Skruvar saknas i läktfästena.

MA5104. Sid 1 (1) | Version 4 - 221101

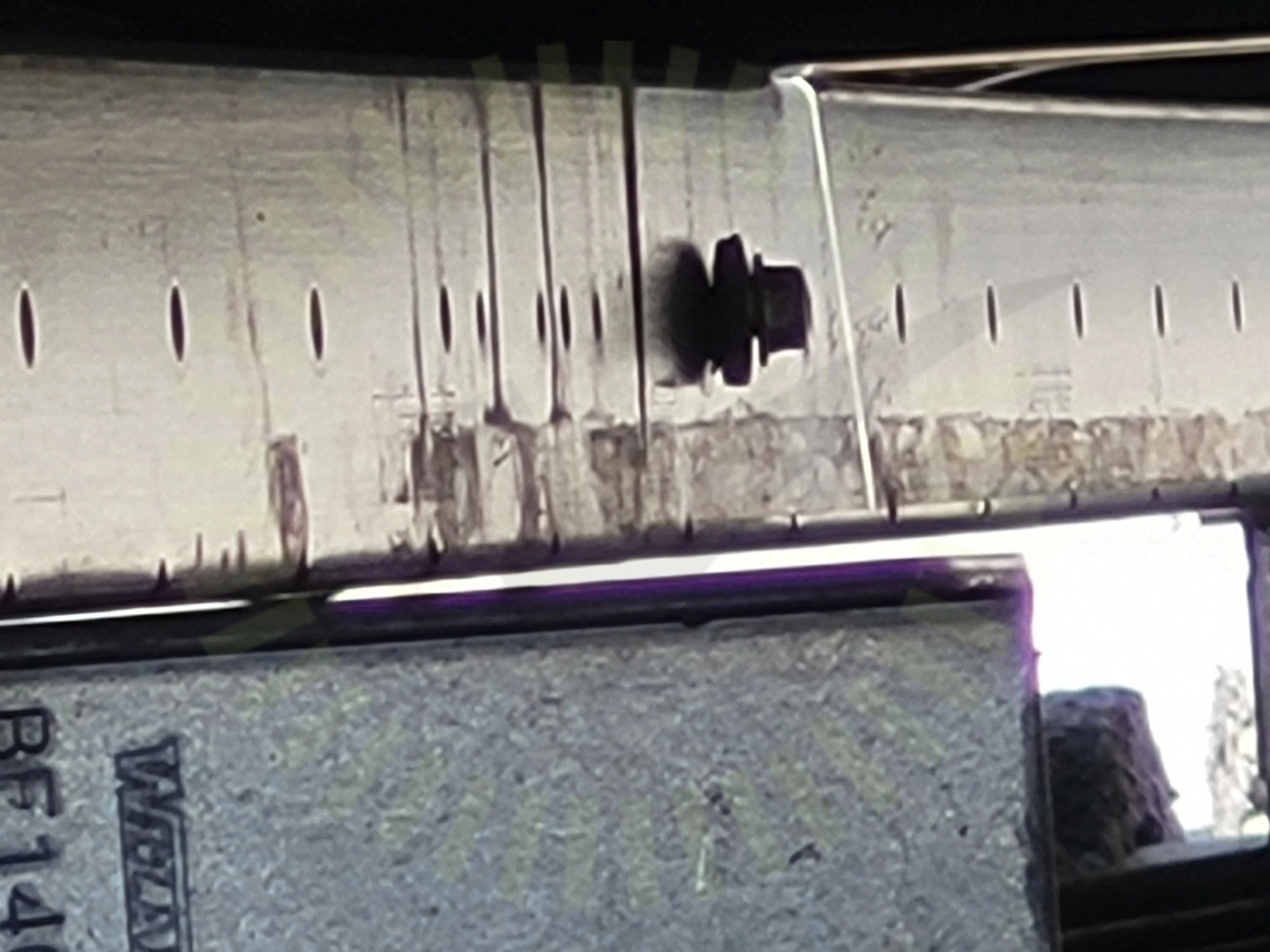

4.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5104. Sid 1 (1) | Version 4 - 221101

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

Godkända kontrollpunkter

19/22

Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
