Besiktningsrapport

9.1

Installation genom

Delidel

Datum

11 april 2023

Ort

Hovås, Västra Götalands län

Oskyddade kontakter

Skenornas överhäng

Tätskiktsplattor CC mått

+ 4

92% godkända8% ej godkända

Om installationen

Paneler DMEGC: DM(XXX)M10-72HBB/-V

MontagesystemIBC: TopFix 200 (Papptak)

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar visar strängar av 3 olika storlekar. Växelriktaren har enbart 2 st MPPT ingångar. Strängar som går till samma MPPT måste vara av samma storlek.

1.2 Strängschema

Inte godkänd

Överlämnat strängschema är otydligt och visar enbart 2 strängar på taket. (WR1: Str:1) samt (WR2: Str1). Strängdesign inte kontrollerbar mot underlaget.

ELSÄK-FS 2022:1 (3 kap. § 6)

Batteri

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Varselmärkning

Anmärkningar

1/4

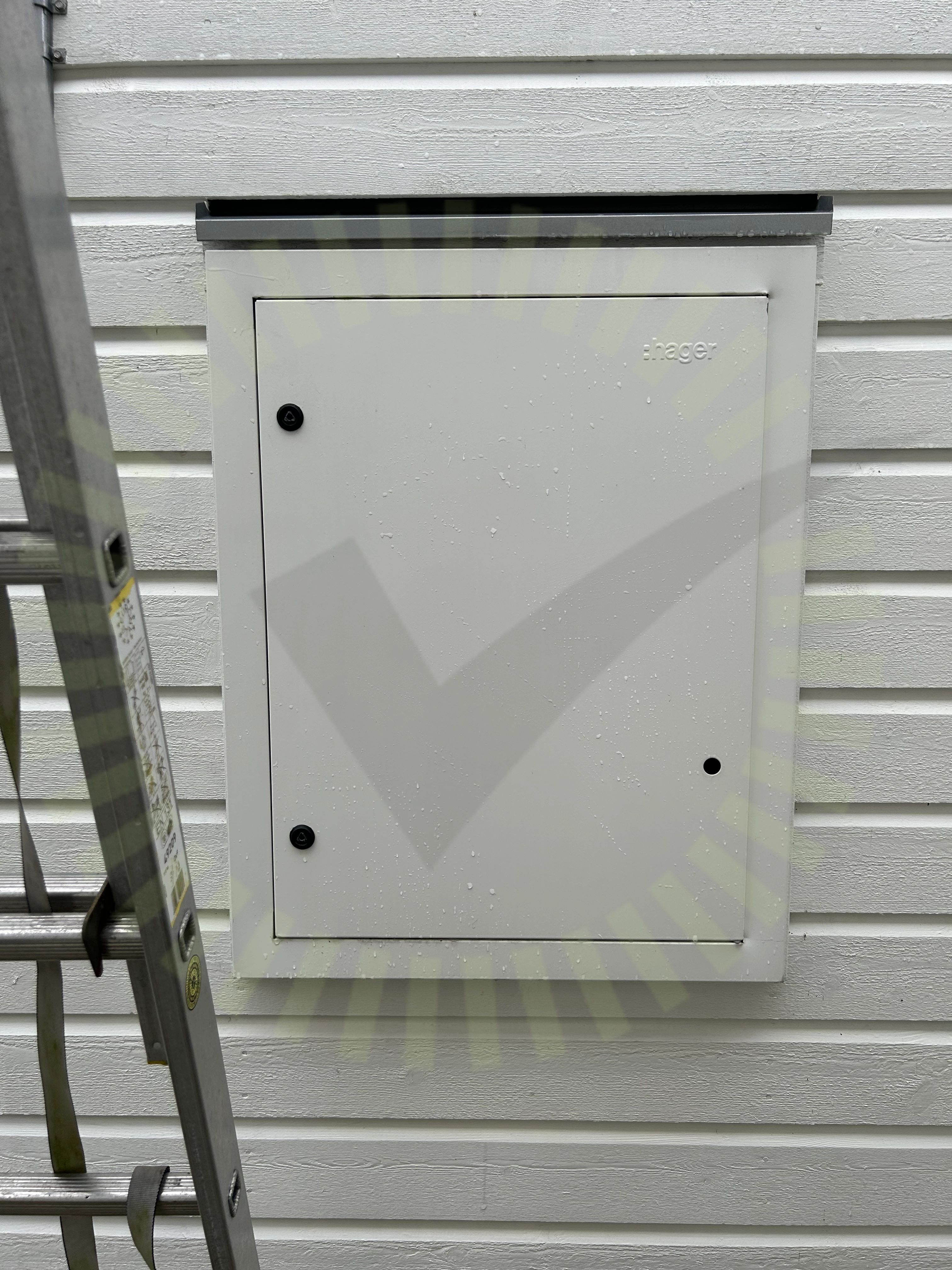

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Tillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/32

5.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

Godkända kontrollpunkter

31/32

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFörskruvningHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning

garage, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

1/16

6.1 Kopplingslåda

Inte godkänd

Kabel är spänd

Godkända kontrollpunkter

15/16

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterOskyddade kontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

garage, IBC: TopFix 200 (Papptak)

Anmärkningar

1/22

7.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

20/22

DC kabel förläggningEPDMFrämmande materialMittklämmorPanelramens höjdPlaceringShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSvetsning takpappTermisk brytpunkt skenorTätskiktsplattor CC måttTätskiktsplattor: Använda tätskiktsdukVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Tätskiktsplattor Infästning

hus, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

1/16

8.1 Oskyddade kontakter

Inte godkänd

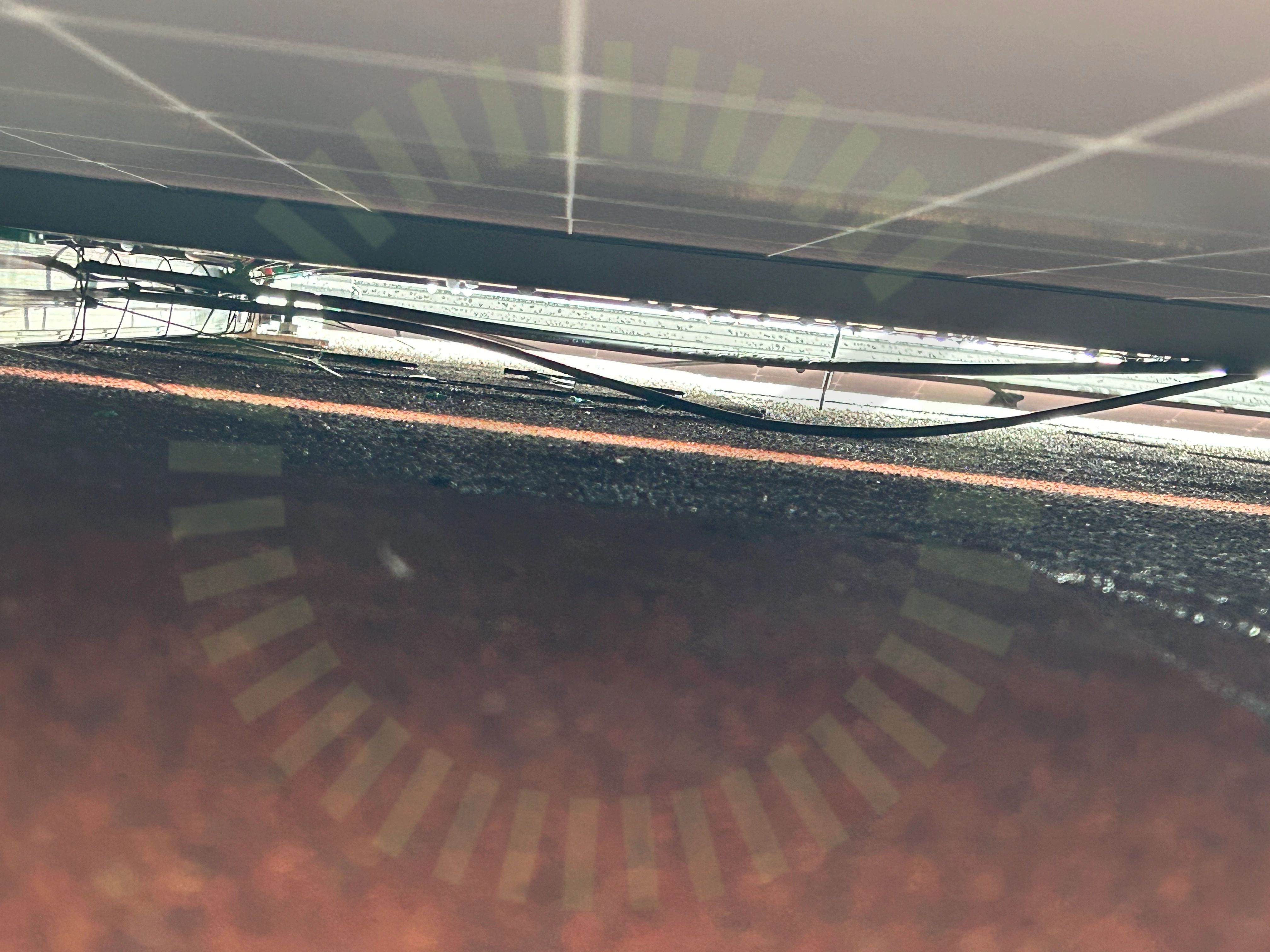

Kontakt ligger oskyddat mellan paneler.

Godkända kontrollpunkter

15/16

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

hus, IBC: TopFix 200 (Papptak)

Anmärkningar

3/22

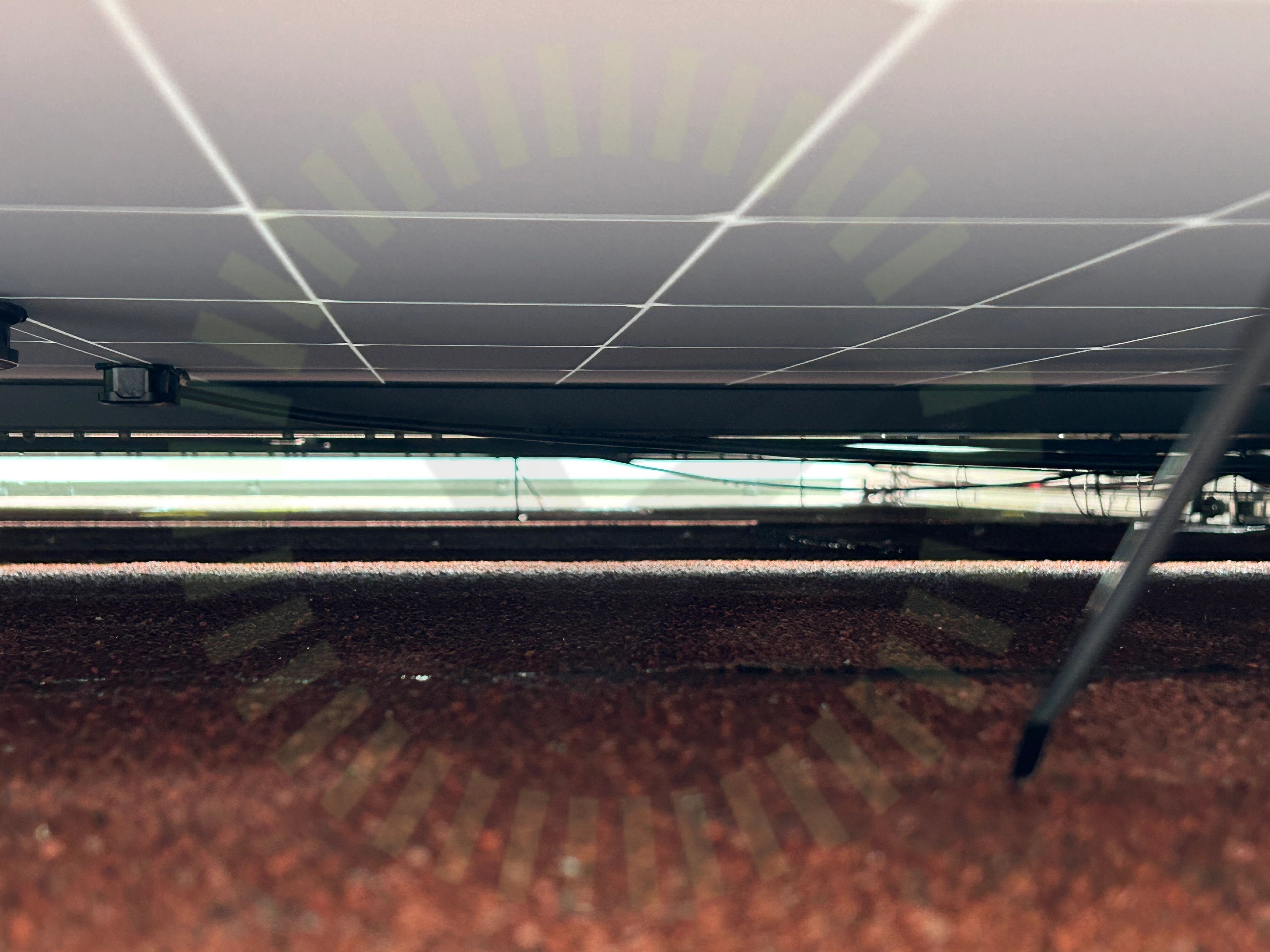

9.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

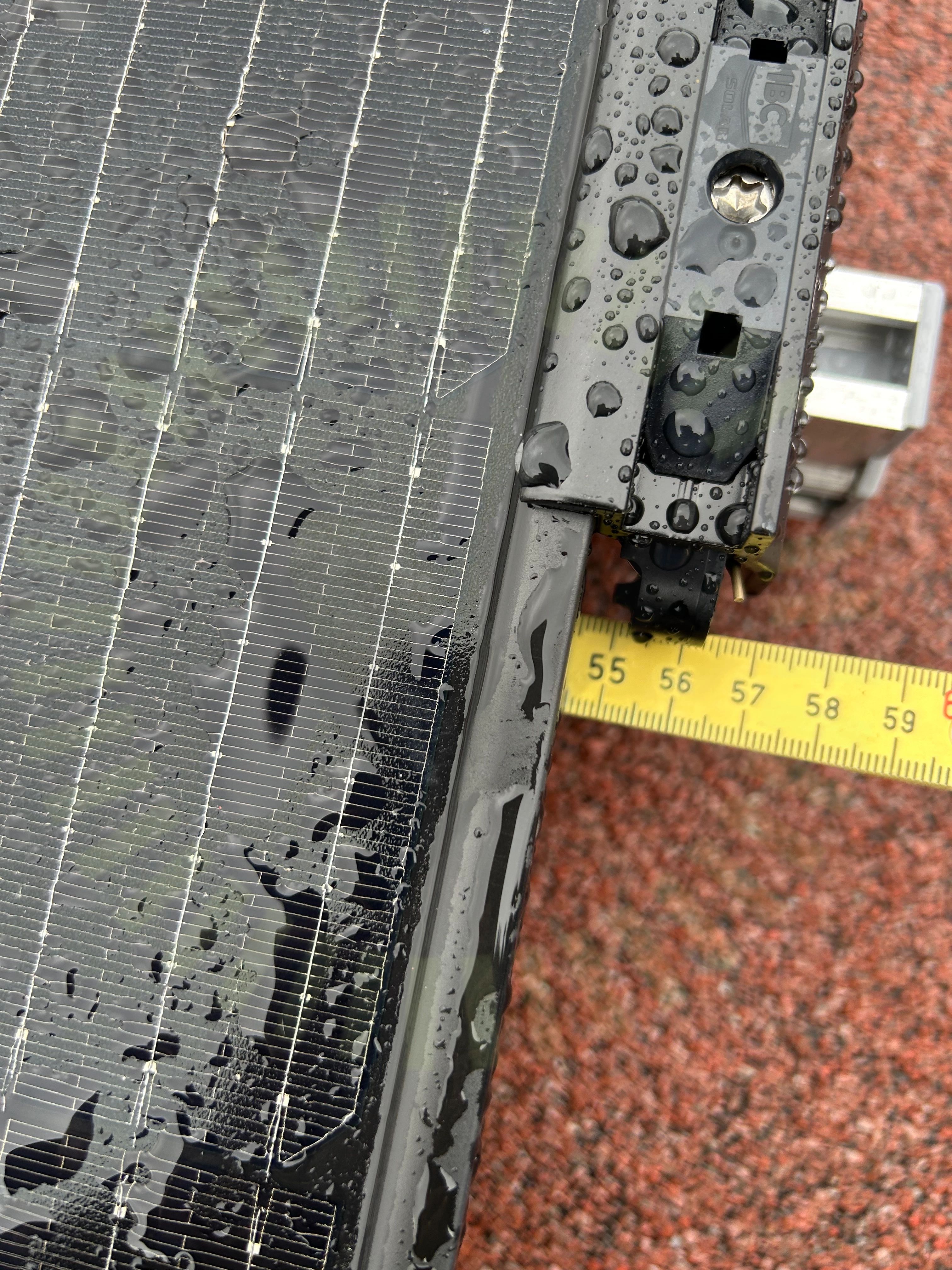

9.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 11

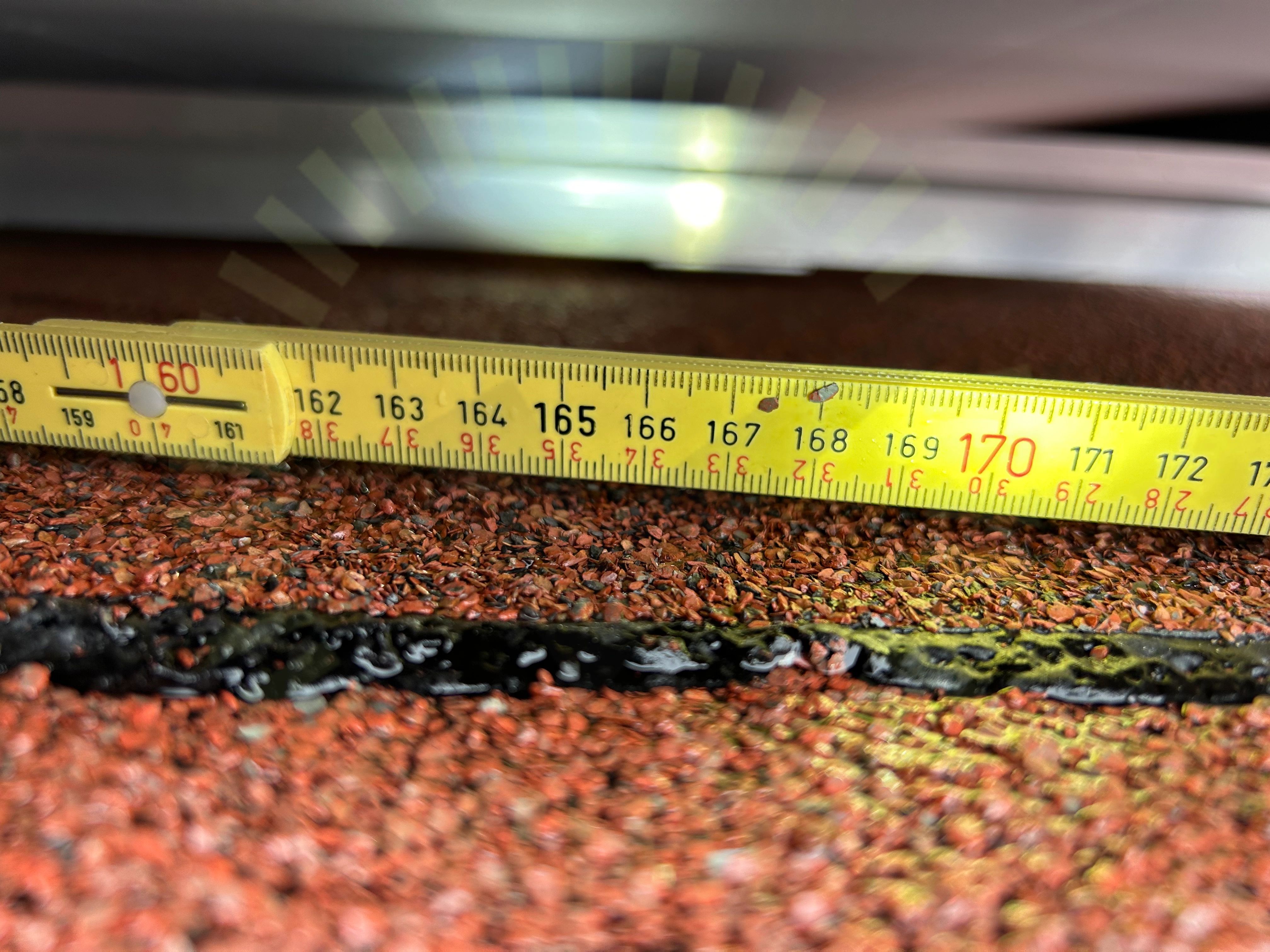

9.3 Tätskiktsplattor CC mått

Inte godkänd

Avståndet mellan infästningarna stämmer inte överens med den gjorda snö- och vindlastberäkningen.

Tillverkarens anvisningar

Godkända kontrollpunkter

18/22

DC kabel förläggningEPDMFrämmande materialMittklämmorPanelramens höjdPlaceringShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSvetsning takpappTermisk brytpunkt skenorTätskiktsplattor: Använda tätskiktsdukVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Tätskiktsplattor Infästning
