Besiktningsrapport

9.4
x

Installation genom

Svea Solar

Datum

30 mars 2023

Ort

Kareby, Västra Götalands län
AC Böjradie
Varning för likspänning
Tillförlitligt fäst
91% godkända9% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

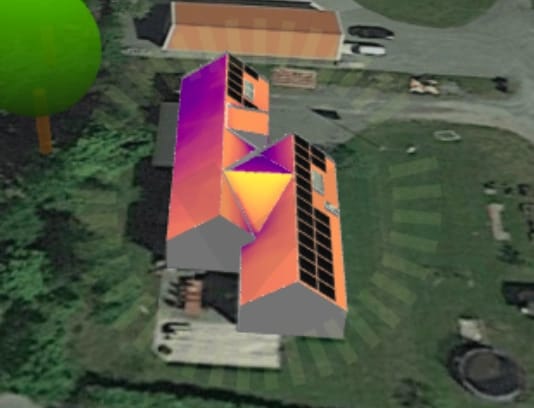

Avtal

1.1 Avtal

Inte godkänd

Installation har ej skett enligt den projektering som Sunhero överlömnade initialt. Slutdokumentation överensstämmer med utförd installataion men denna har ej kommunicerats tidigare. Två paneler är flyttade till skuggig placering.

Avtal

Godkända kontrollpunkter

2/3
Mätprotokoll DCSträngschema

Batteri

Anmärkningar

1/14

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/14
Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Ej tillgängligt vid besiktning

1/14
Kontakter

Varselmärkning

Anmärkningar

2/4

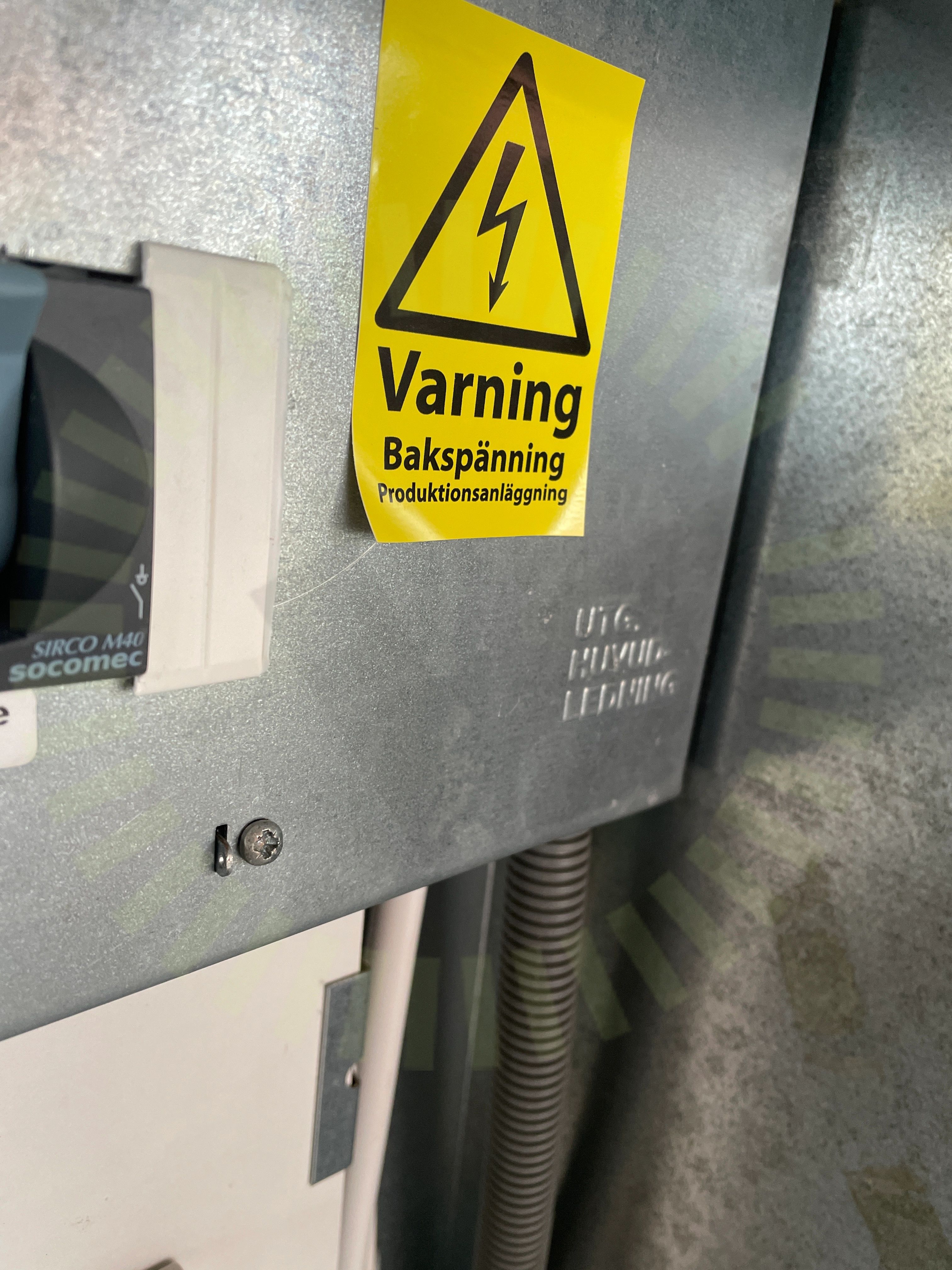

Tillförlitligt fäst

3.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

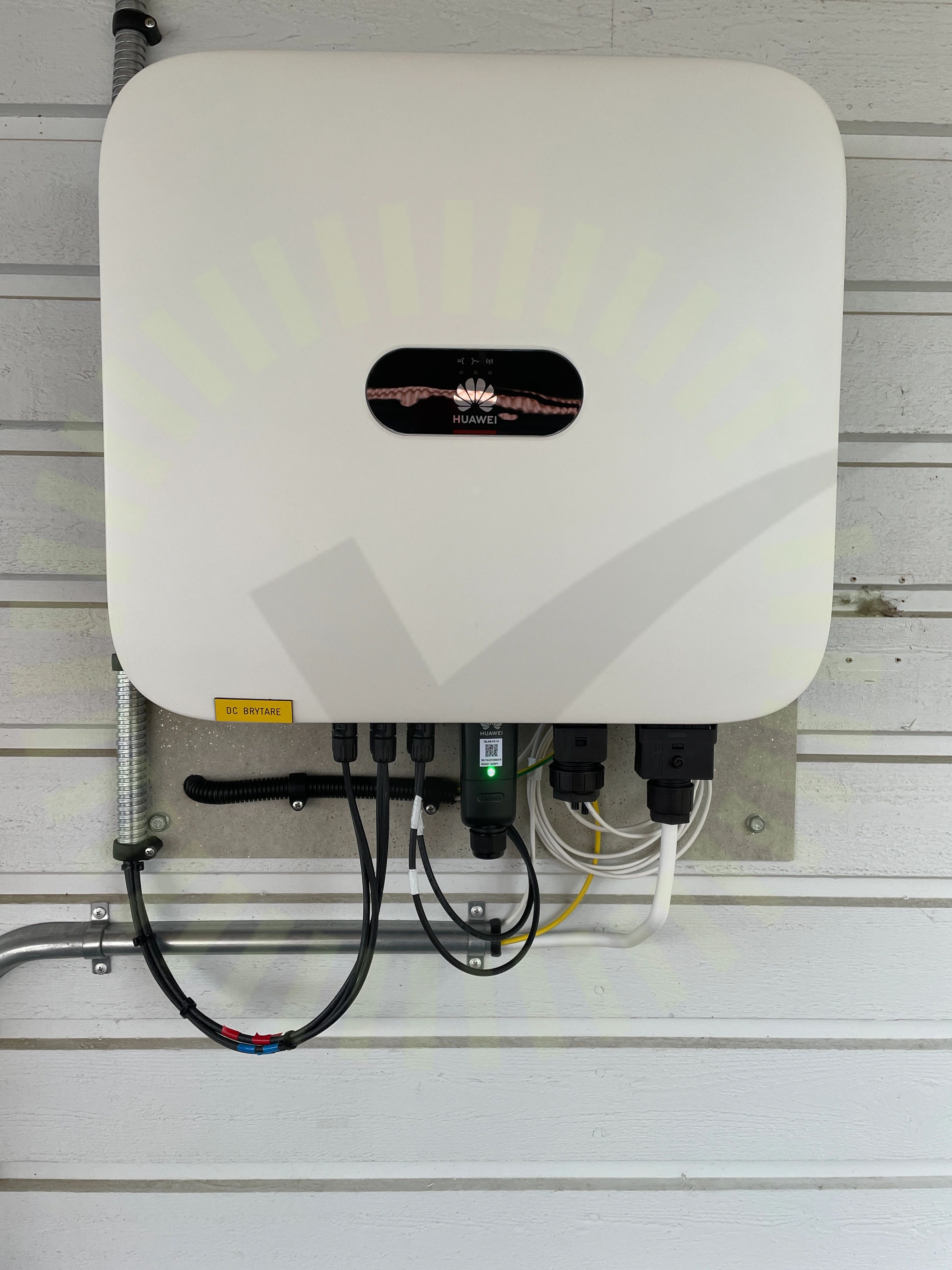

Varning för likspänning

3.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4
Informering av solcellerVarning för backspänning

Växelriktare

Anmärkningar

1/29
AC Böjradie

4.1 AC Böjradie

Inte godkänd

Kabel deformerad vid böjning.

Godkända kontrollpunkter

28/29
AC anslutning växelriktareAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
