Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

Solsystem Sverige AB

Datum

28 mars 2023

Ort

Helsingborg, Skåne län
Takstolsinfästning
Klämmornas placering
Kopplingslåda
77% godkända23% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSAJ: Suntrio Plus 12-60K
TillbehörSäkerhetsbrytare AC
Solsystem Sverige AB

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/17
Klämmornas placering

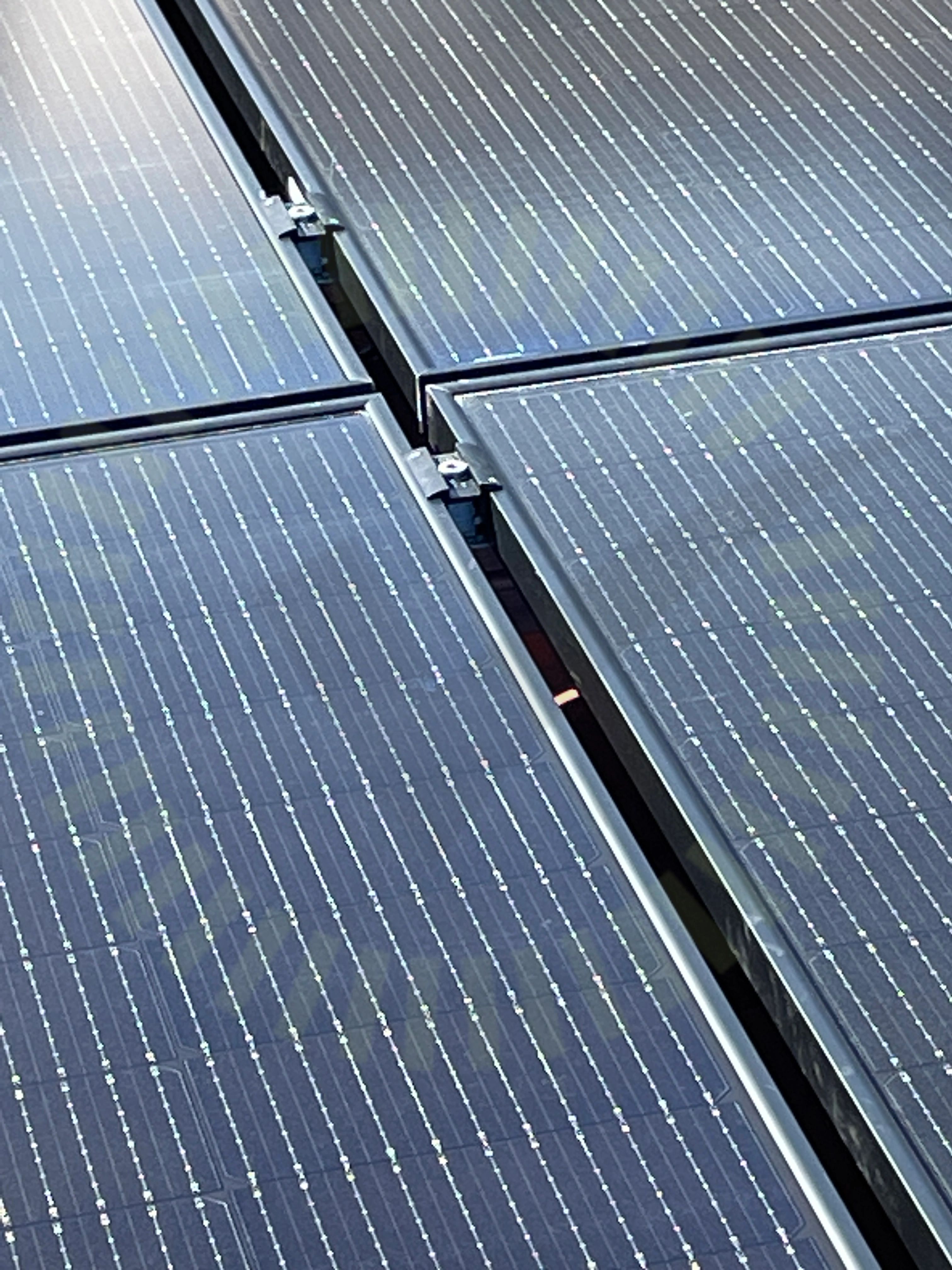

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Kopplingslåda

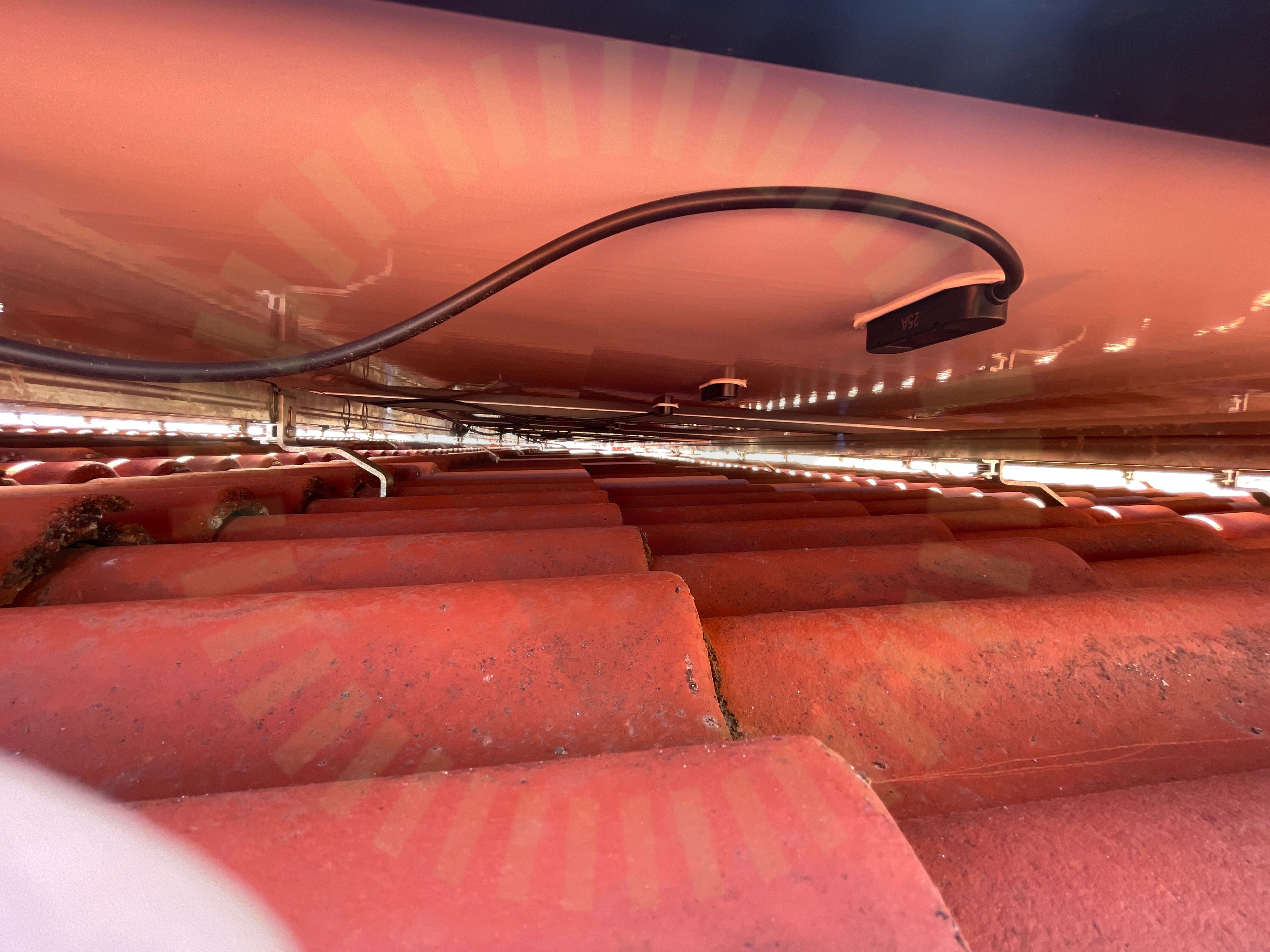

3.2 Kopplingslåda

Inte godkänd

Kablage ut från panelen är ej uppfäst med tillräckligt stöd

Panelkablagets böjradie

3.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

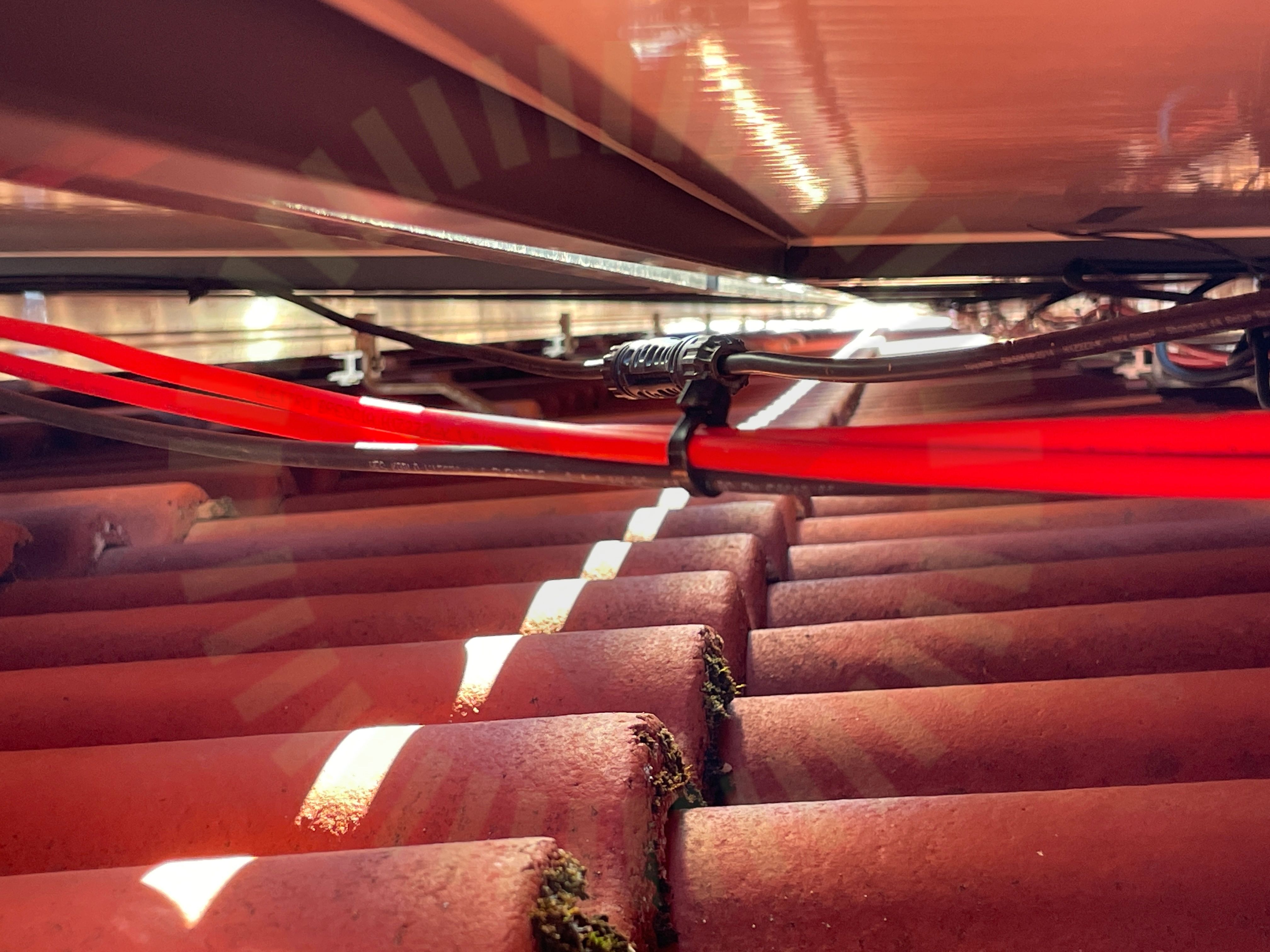

Stress på kontakter

3.4 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften utan tillräckligt stöd

Godkända kontrollpunkter

13/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

8/24

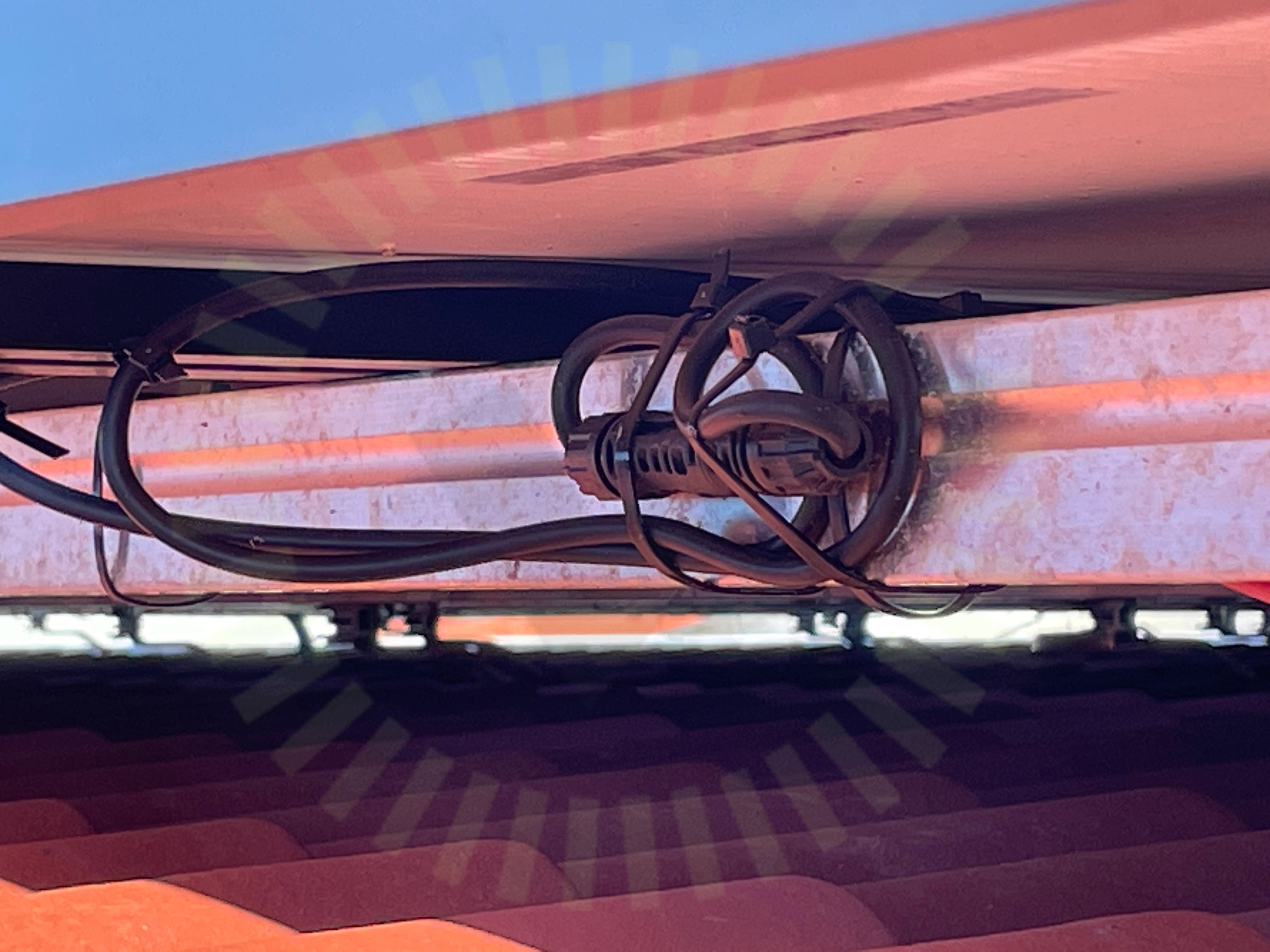

Kabeluppfästning

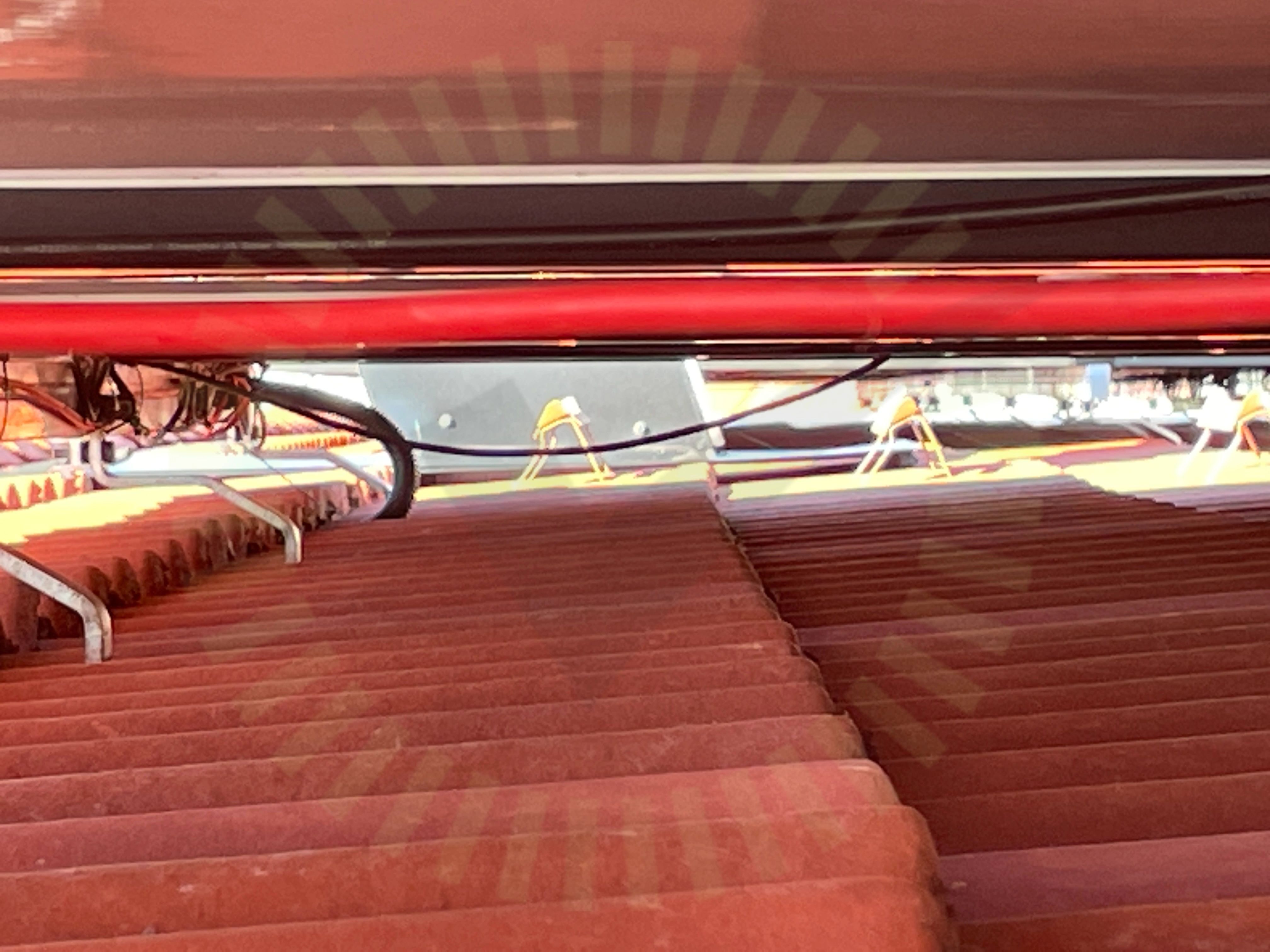

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Kablage ej uppfäst med tillräckligt stöd, hänger fritt långa sträckor

SS 436 40 00 (712.521.101 och 522.8.4)

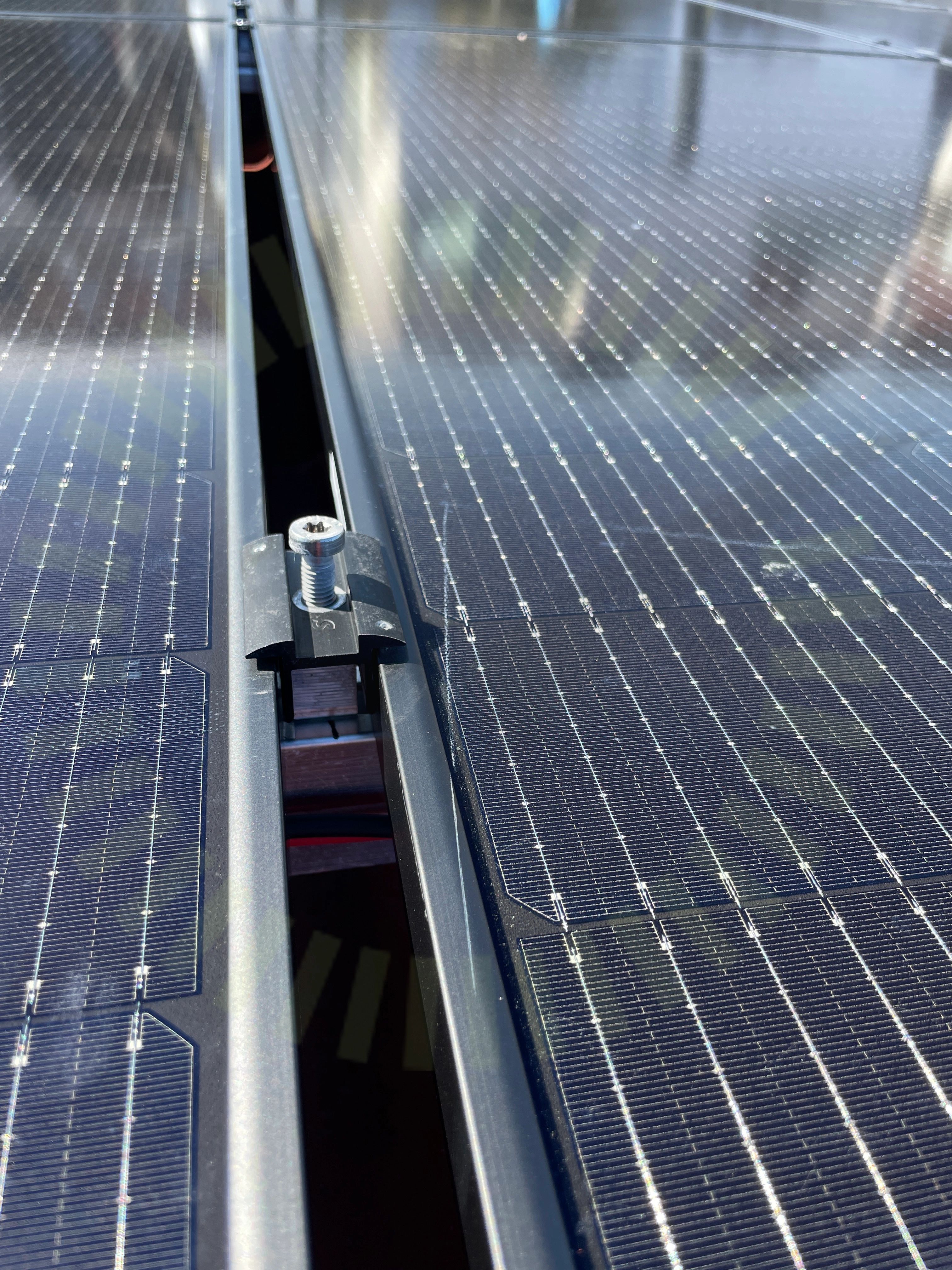

Mittklämmor

4.2 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Skruv ej åtdragen.

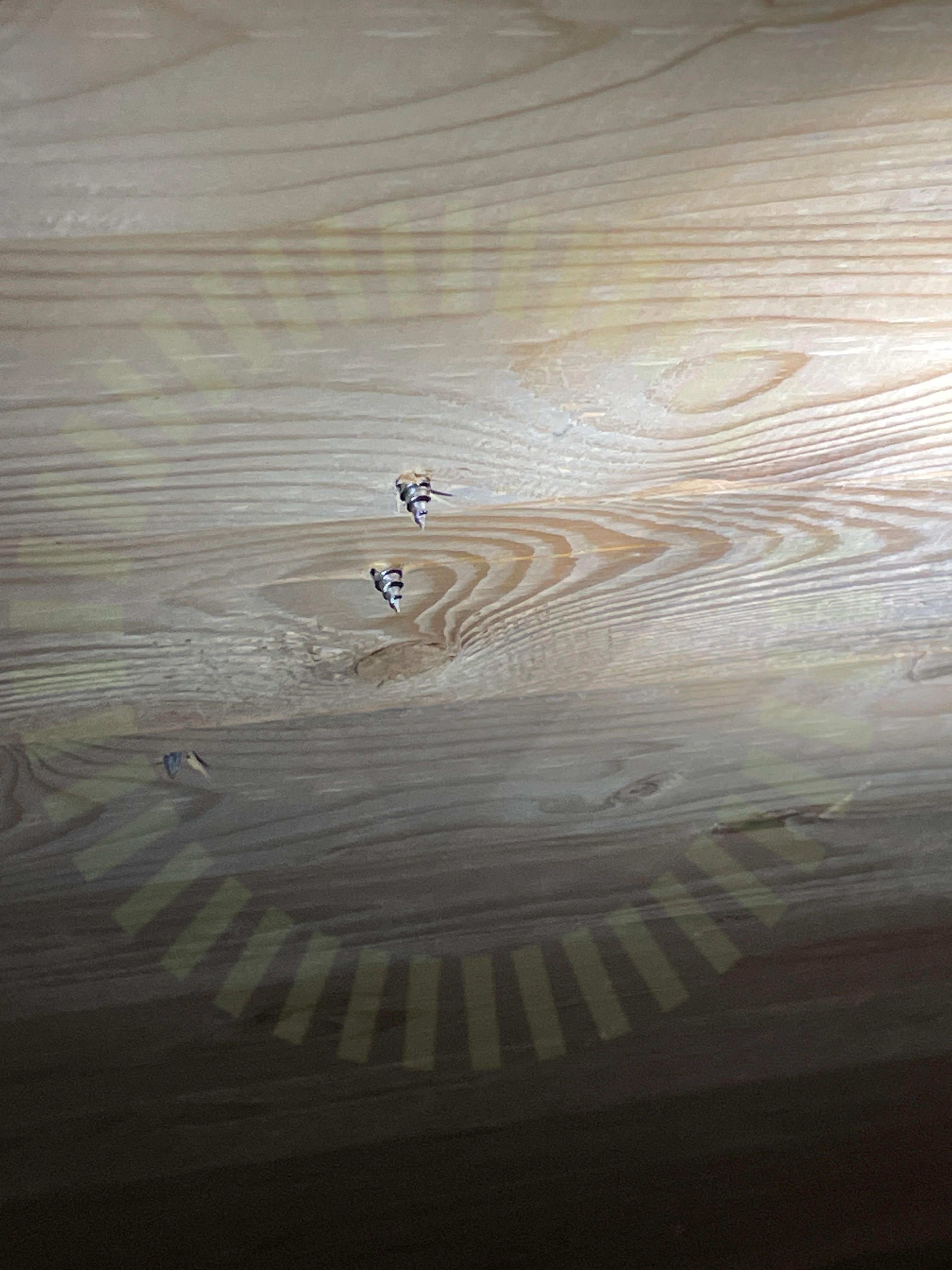

Råspontsinfästning

4.3 Råspontsinfästning

Inte godkänd

Infästning i råspont ej tillåtet av Schletter. Alla infästningar ska följa lastberäkningens anvisningar.

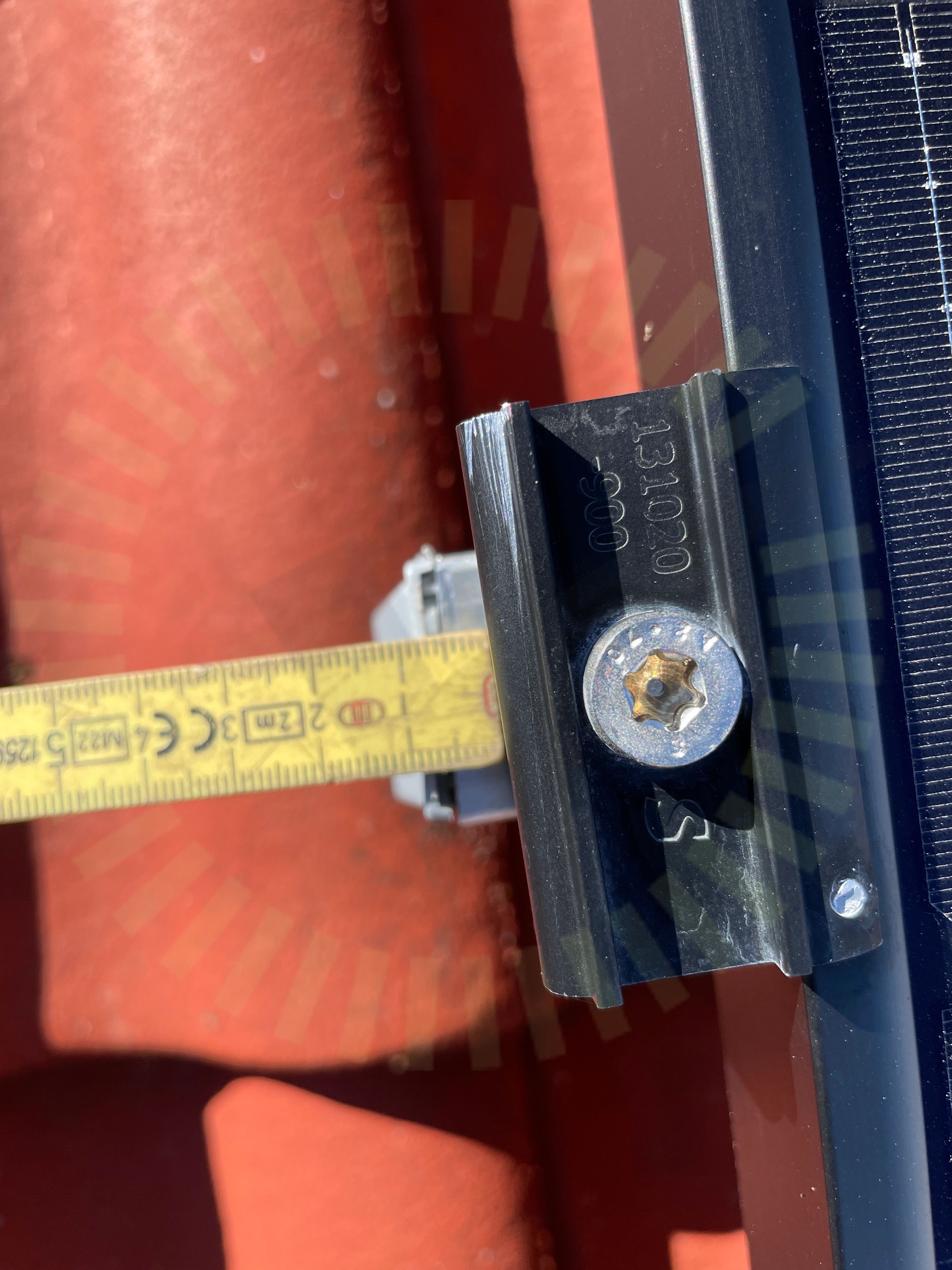

Skenans utstick för klämma

4.4 Skenans utstick för klämma

Inte godkänd

Skena för kort, följer inte tillverkarens anvisningar

RAPIDPRO MODULE C LAMP | V1 | INSTALLATION GUIDE | 202102, Sida 4

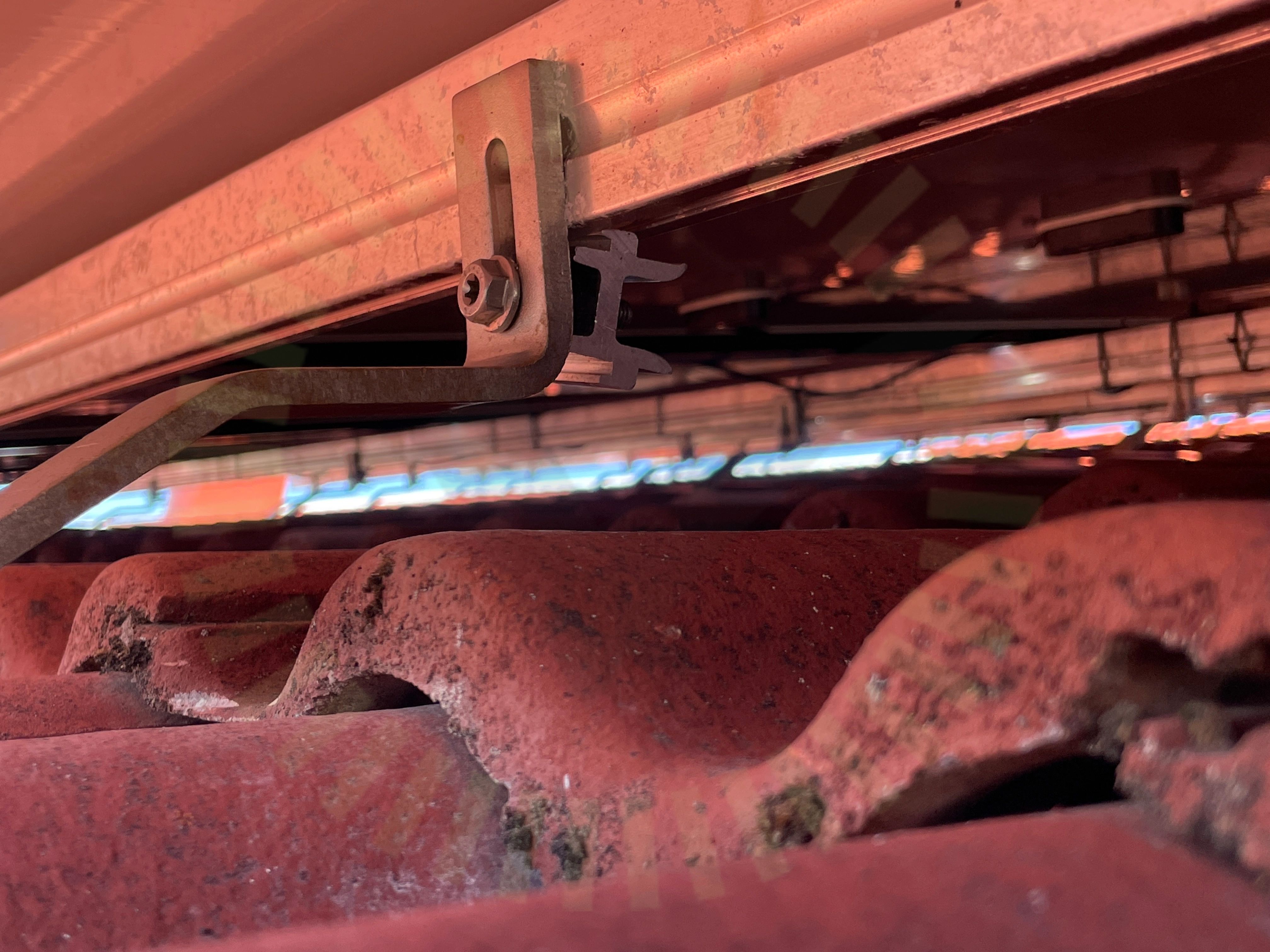

Skenornas infästning

4.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Modulfälten beskrivna i lastberäkning stämmer inte överens med verkligheten

Tillverkarens montageanvisningar
Takstolsinfästning

4.7 Takstolsinfästning

Inte godkänd

Infästningar i takstolar är ej korrekt utfört. Valda skruvar för korta för att nå tillräckligt djupt i takstol. Majoritet av krokar sitter i råspont.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

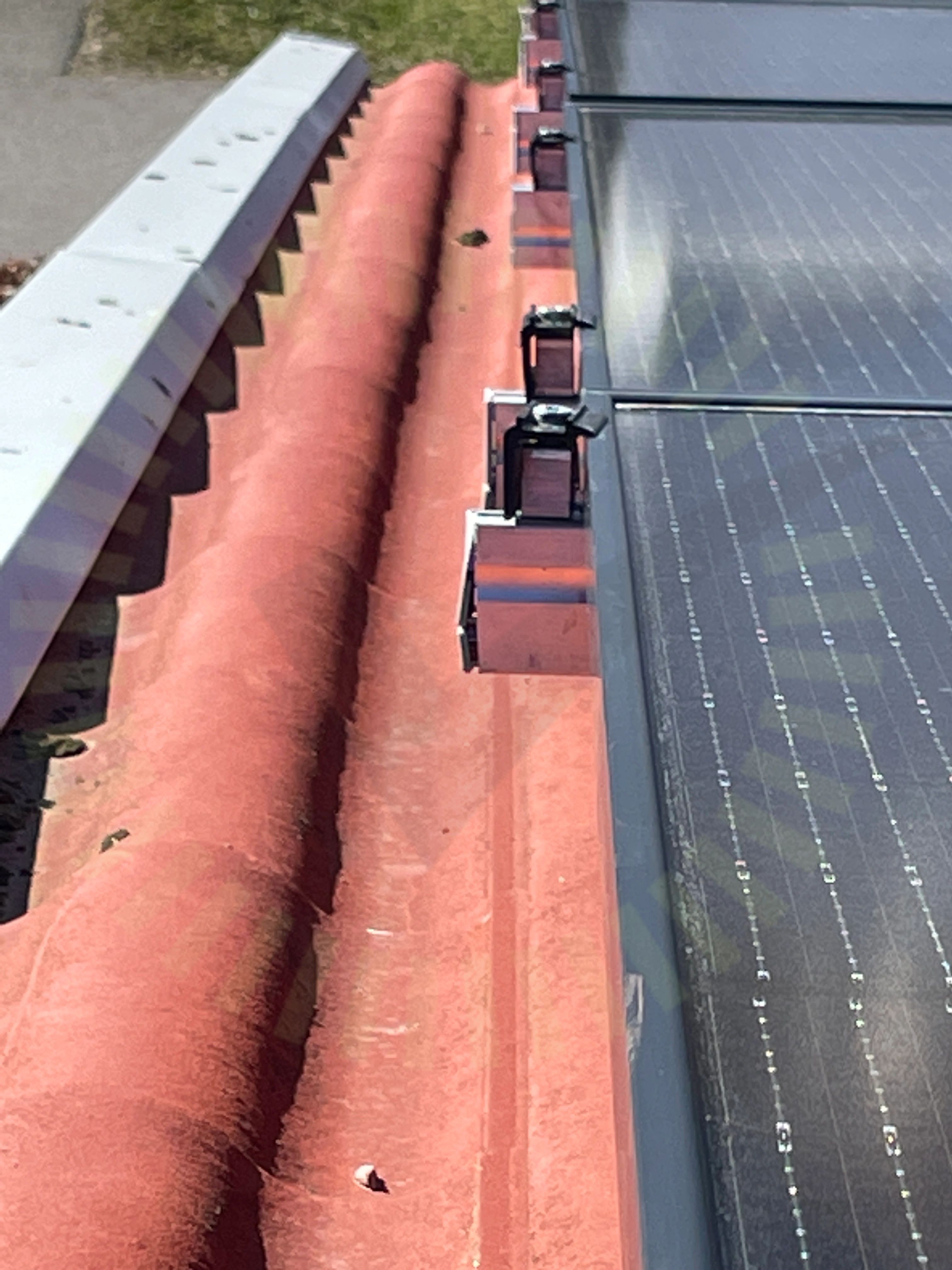

Ändklämmor

4.8 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Fäste ligger inte emot panelen

Godkända kontrollpunkter

16/24
Använd skruv för klämmaFrämmande materialHöjdjusteringKlämmans placering i skenaPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenornas överhängSkenskarvarSkyddTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Varselmärkning

Anmärkningar

2/4
Informering av solceller

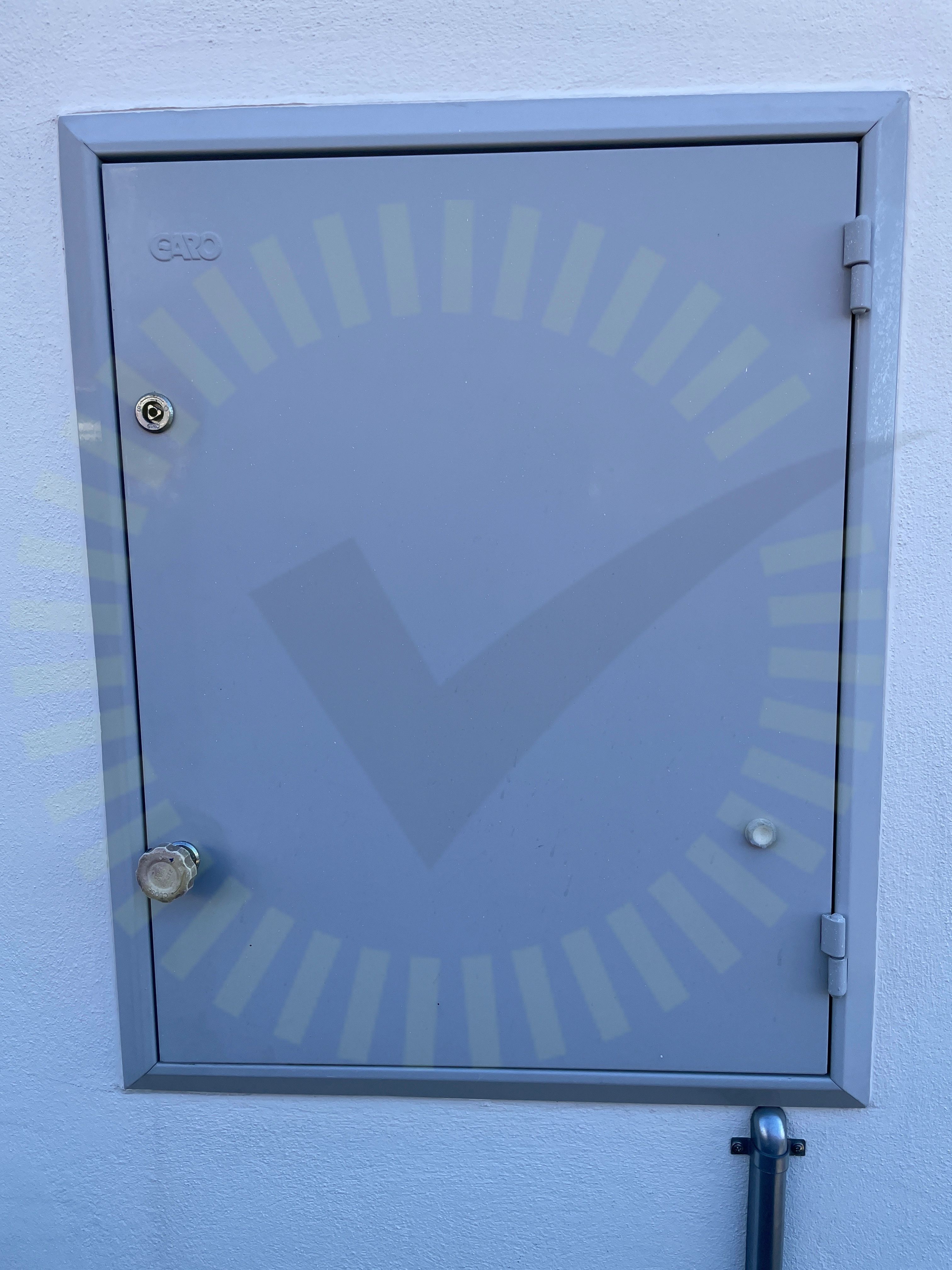

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid anslutningspunkt

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4
Tillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/28
Avstånd närliggande objekt

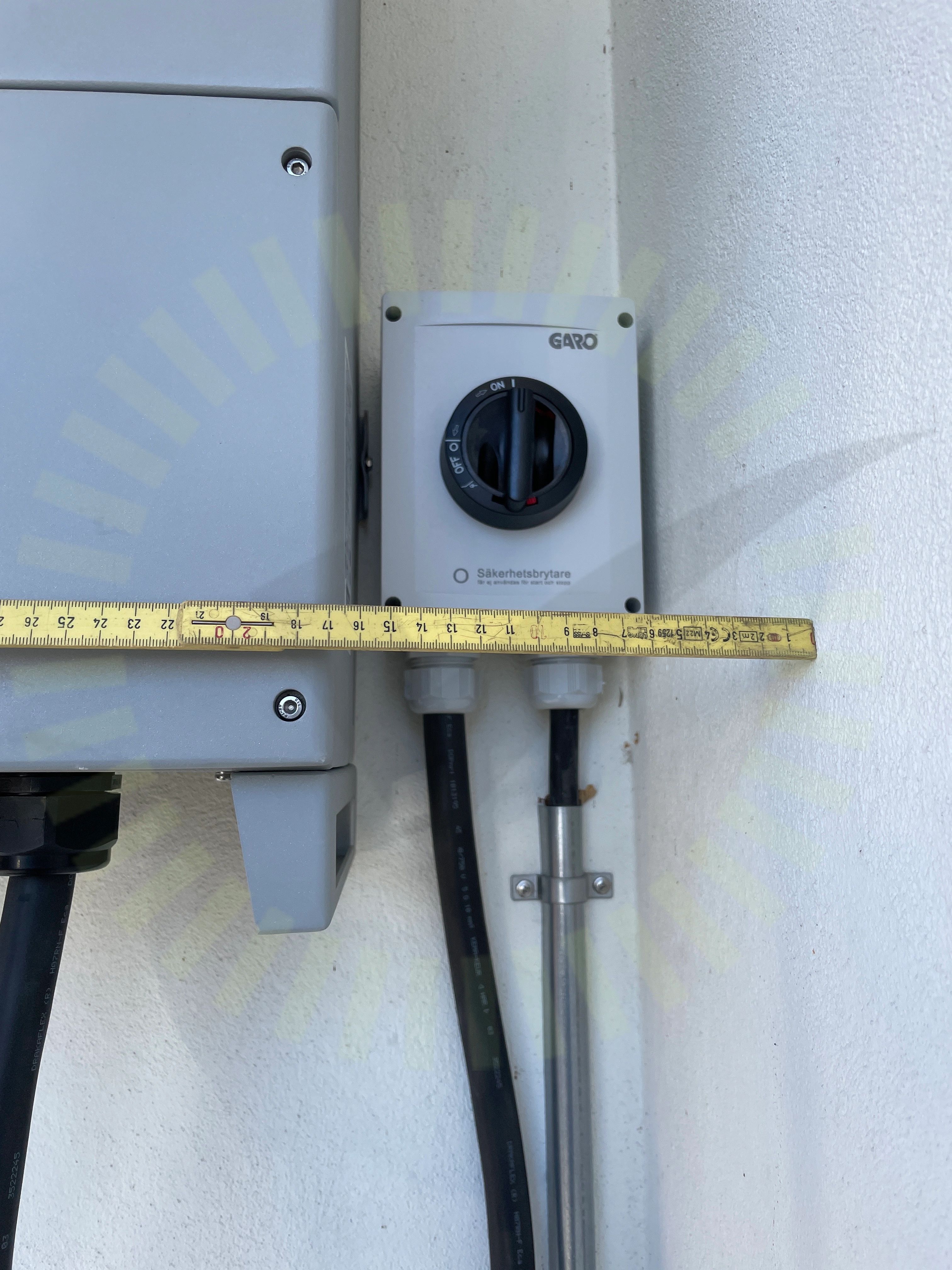

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Växelriktare placerad för nära vägg

SAJ Solar Inverter Suntrio Plus Series, V3.3, Sida 18

6.2 Säkringsdimension

Inte godkänd

Säkring underdimensionerat, 33 kW avsäkrat med 25 A. Inget underlag för begränsning finns. Säkring har löst ut vid hög effekt.

6.3 AC Kablage dimensionering

Inte godkänd

Monterat kablage är underdimensionerat för anläggningen maximala effekt.

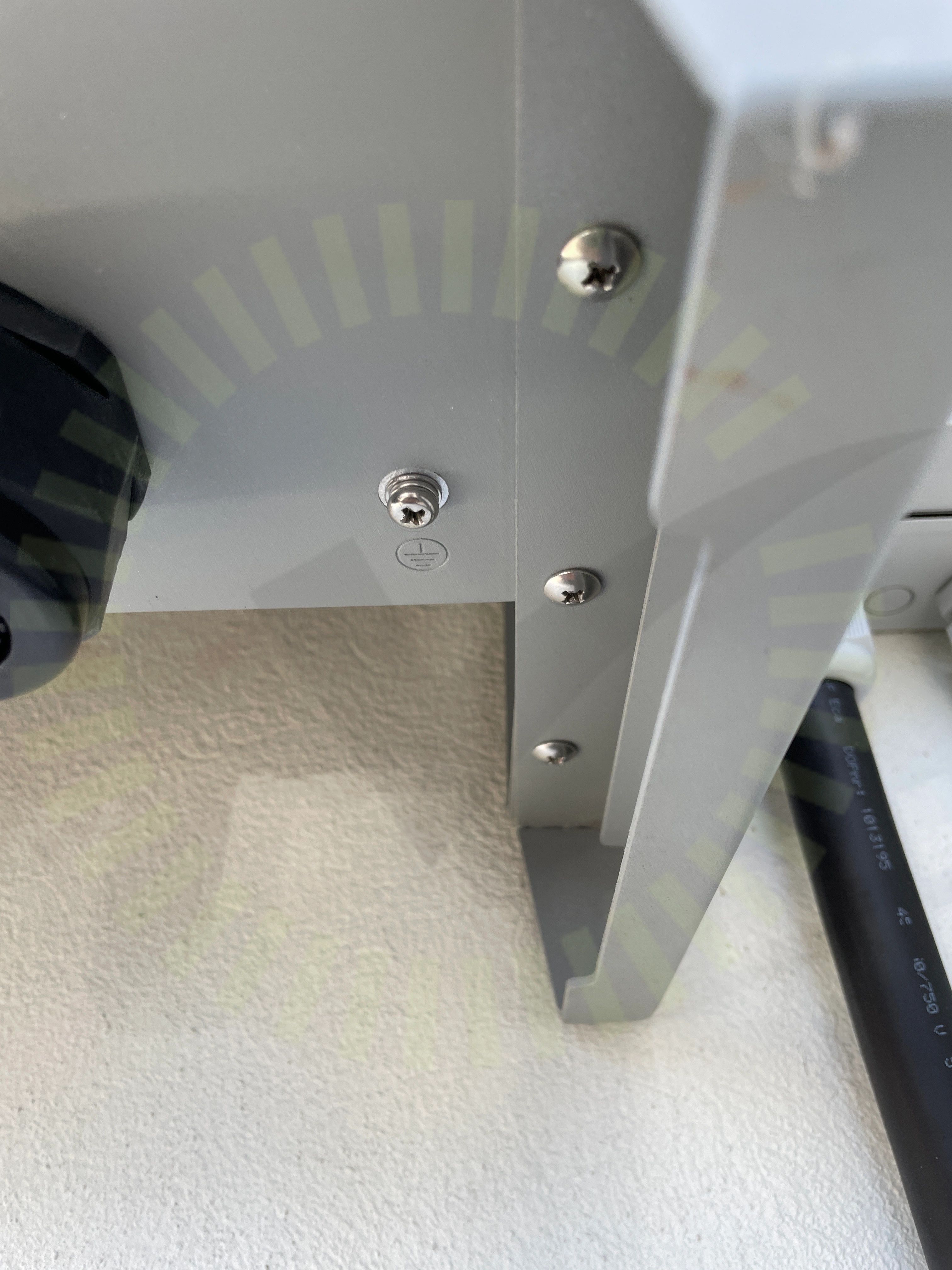

Jordning av chassi

6.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SAJ Solar Inverter Suntrio Plus Series, V3.3, Sida 6

Godkända kontrollpunkter

24/28
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage förläggningAC kablage skadaAC kablage skarp kantDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningInfästningPlaceringLedare FastspändaMax total effektMärkningVentilationVäderskyddVäxelriktarens IP klassning
