Besiktningsrapport
8.0
Installation genom
1KOMMA5°
Datum
28 december 2023
Ort
Kungälv, Västra Götalands län
Infästning utanför takstol
Underliggande takpanna
Kabeluppfästning

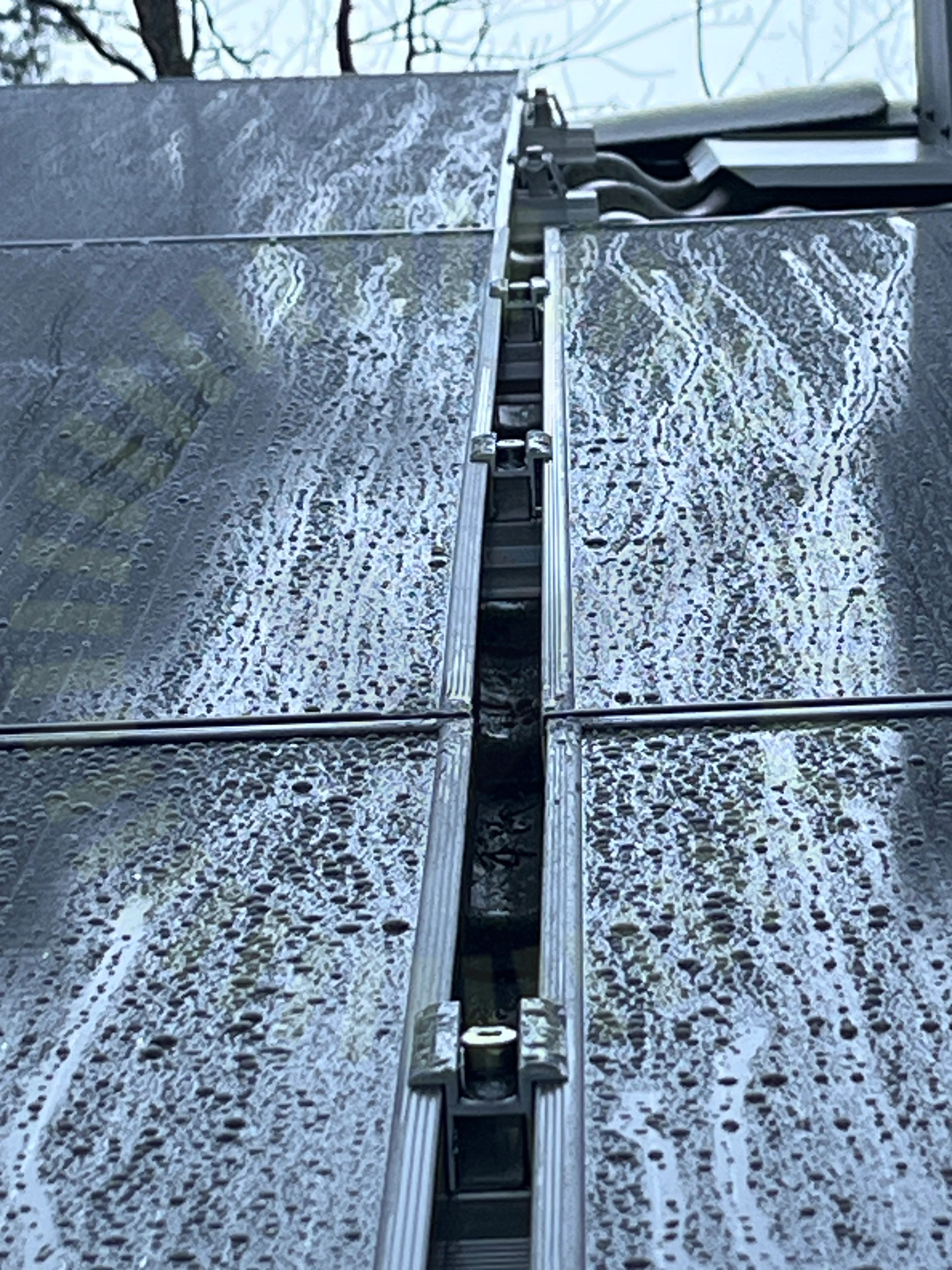

+ 9
86% godkända
14% ej godkända
Om installationen
Paneler
1Komma5° - Fullblack
Montagesystem
K2: SingleRail: Single Hook 3S
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
CHINT: DTSU666
Tillbehör
Säkerhetsbrytare AC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Batteri
Anmärkningar
3/15

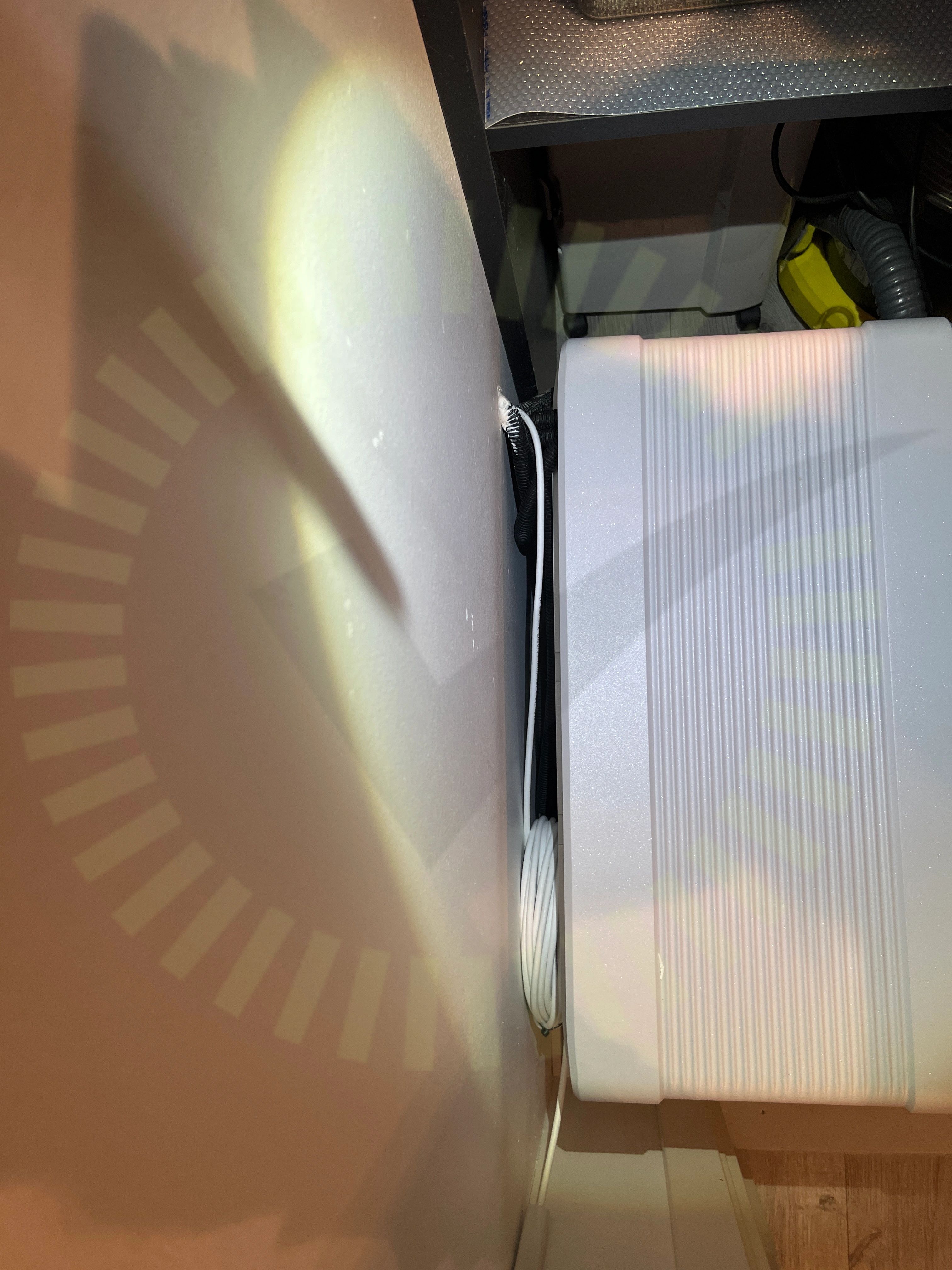

2.1 Fastsäkring av produkt
Inte godkänd
Vägginfästning saknas.

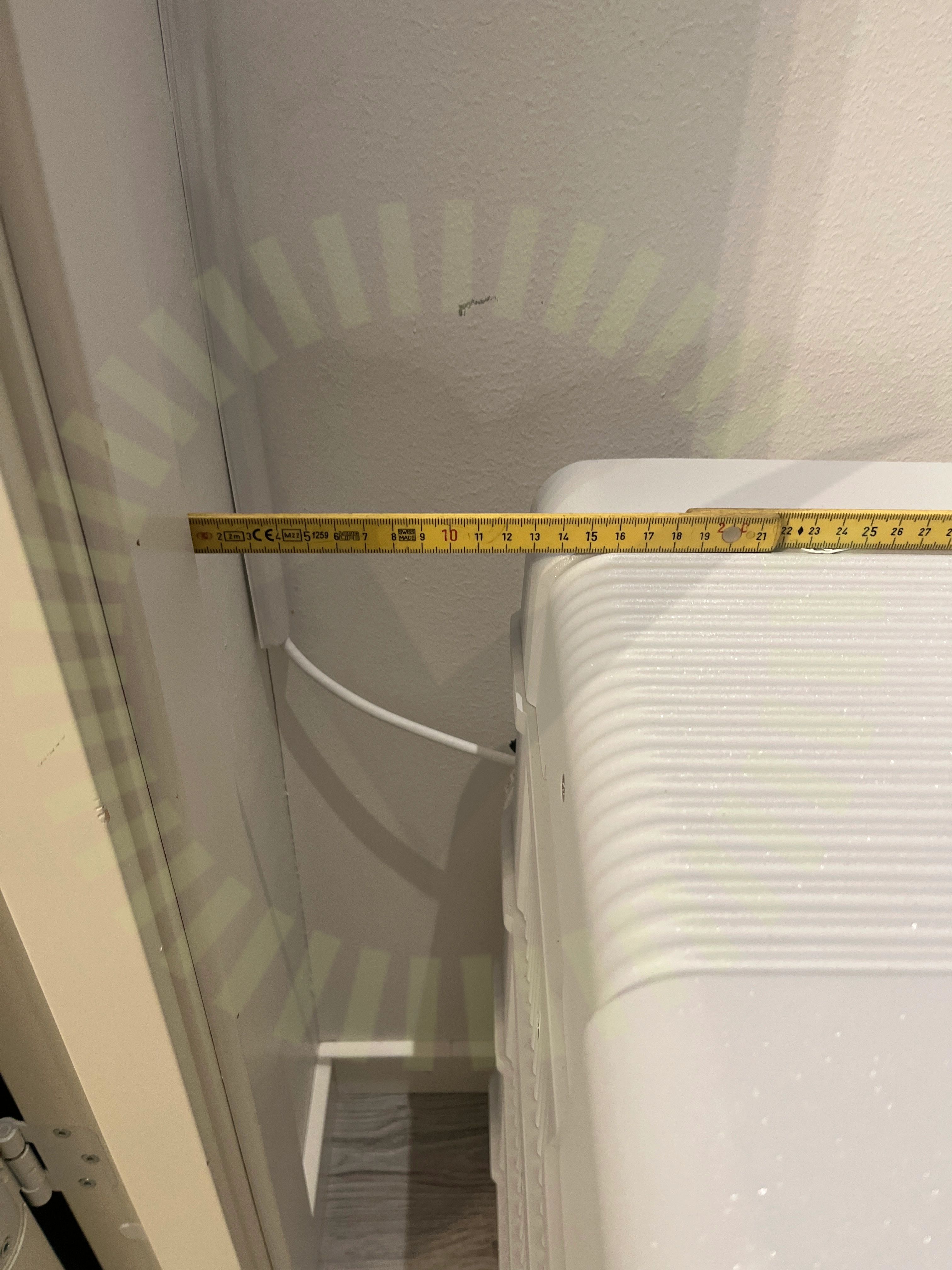

2.2 Närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.

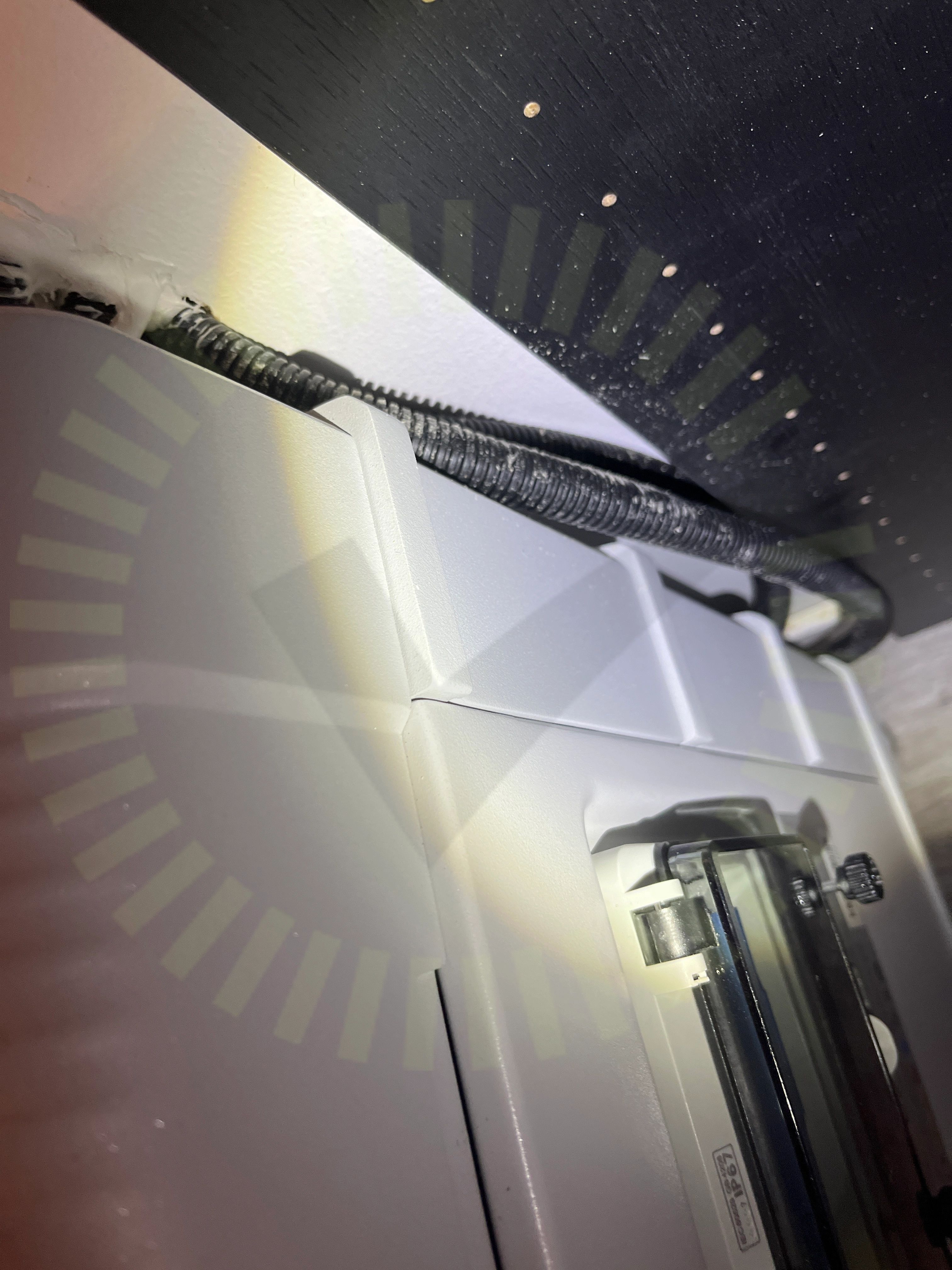

2.3 Uppfästning av kablage
Inte godkänd
Kablage ligger löst bakom batteriet.
Godkända kontrollpunkter
12/15
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, 1Komma5° - Fullblack
Anmärkningar
3/18

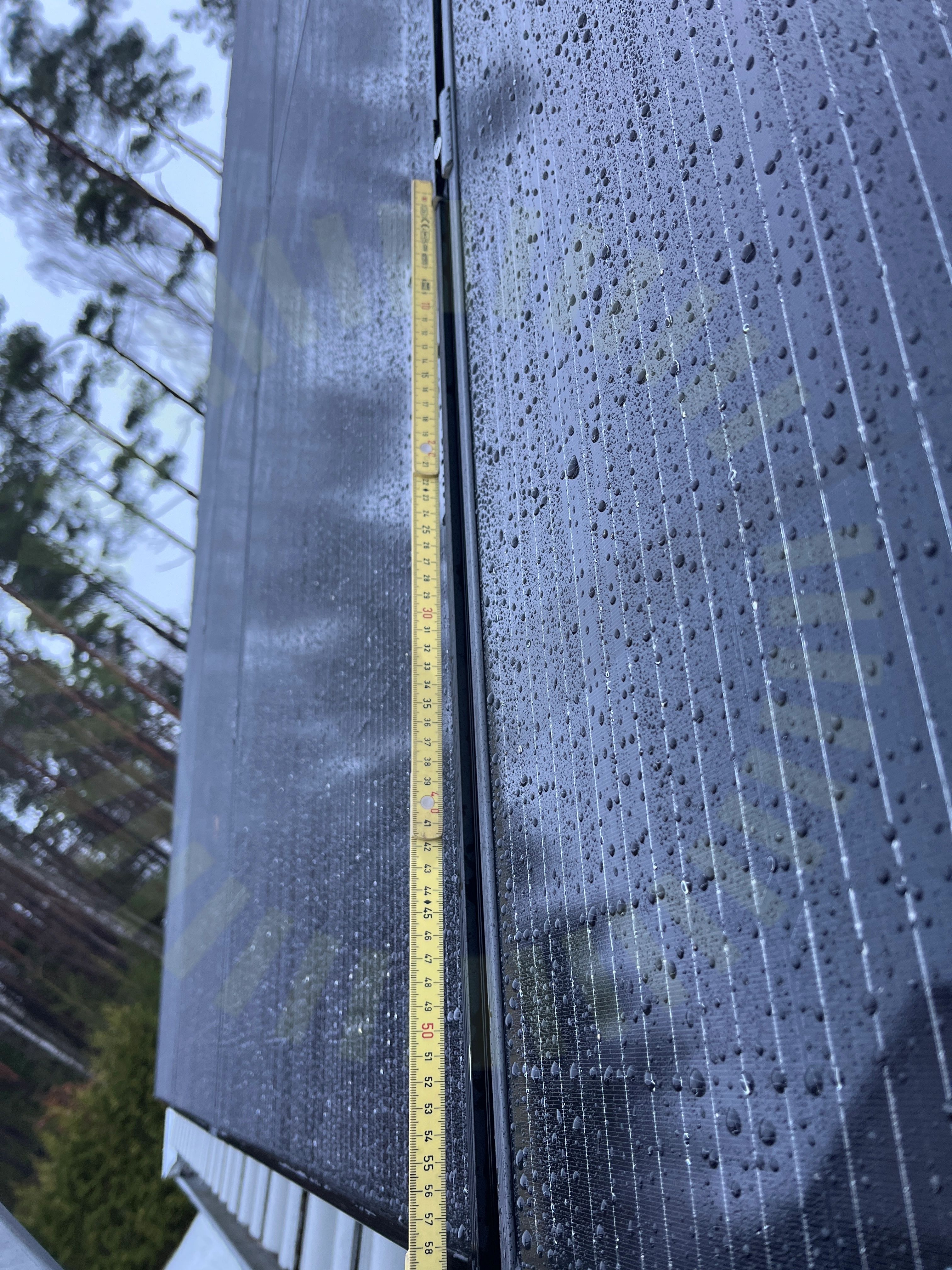

4.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

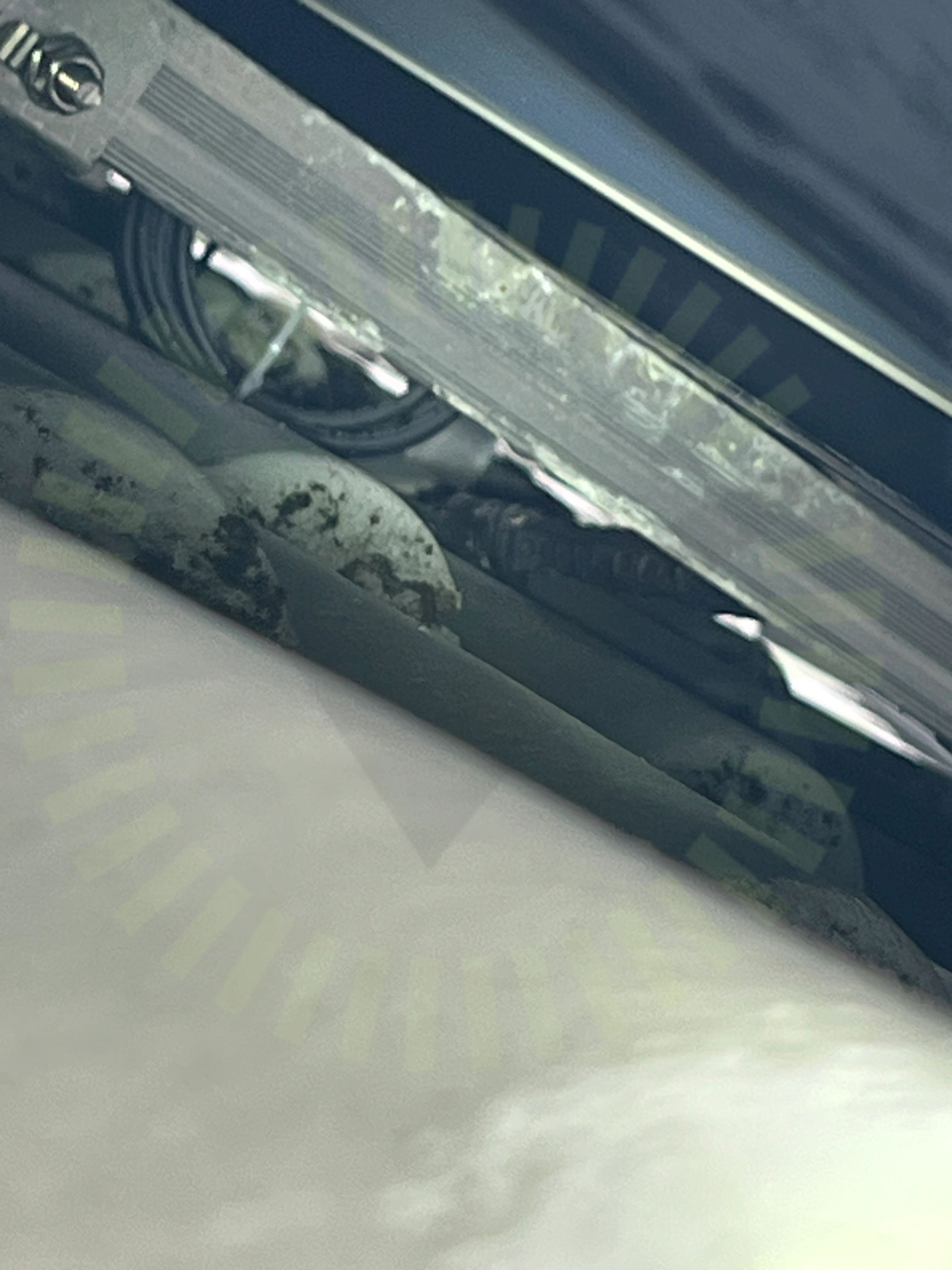

4.2 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.

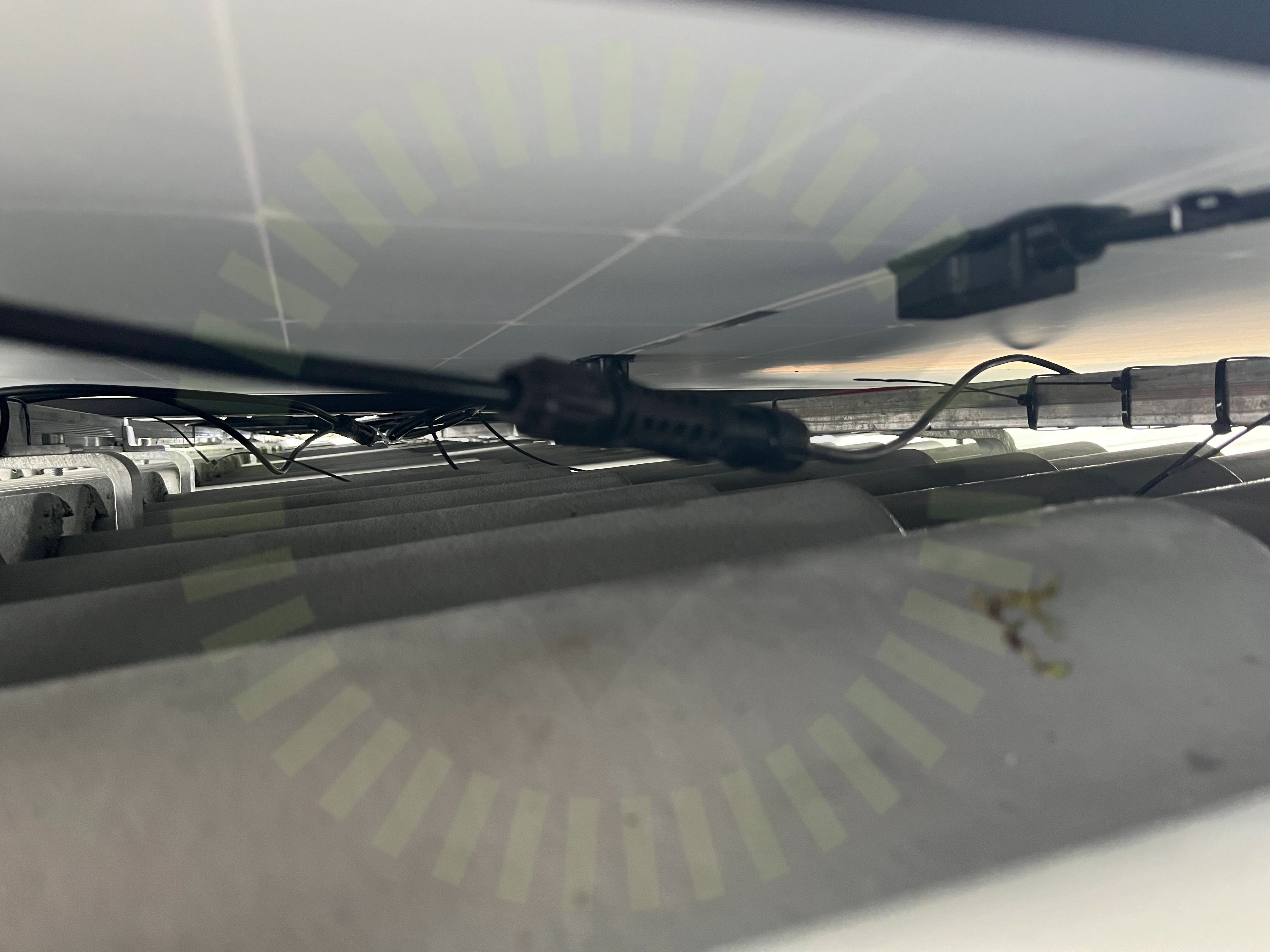

4.3 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
14/18
Ej tillgängligt vid besiktning
1/18
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
8/25

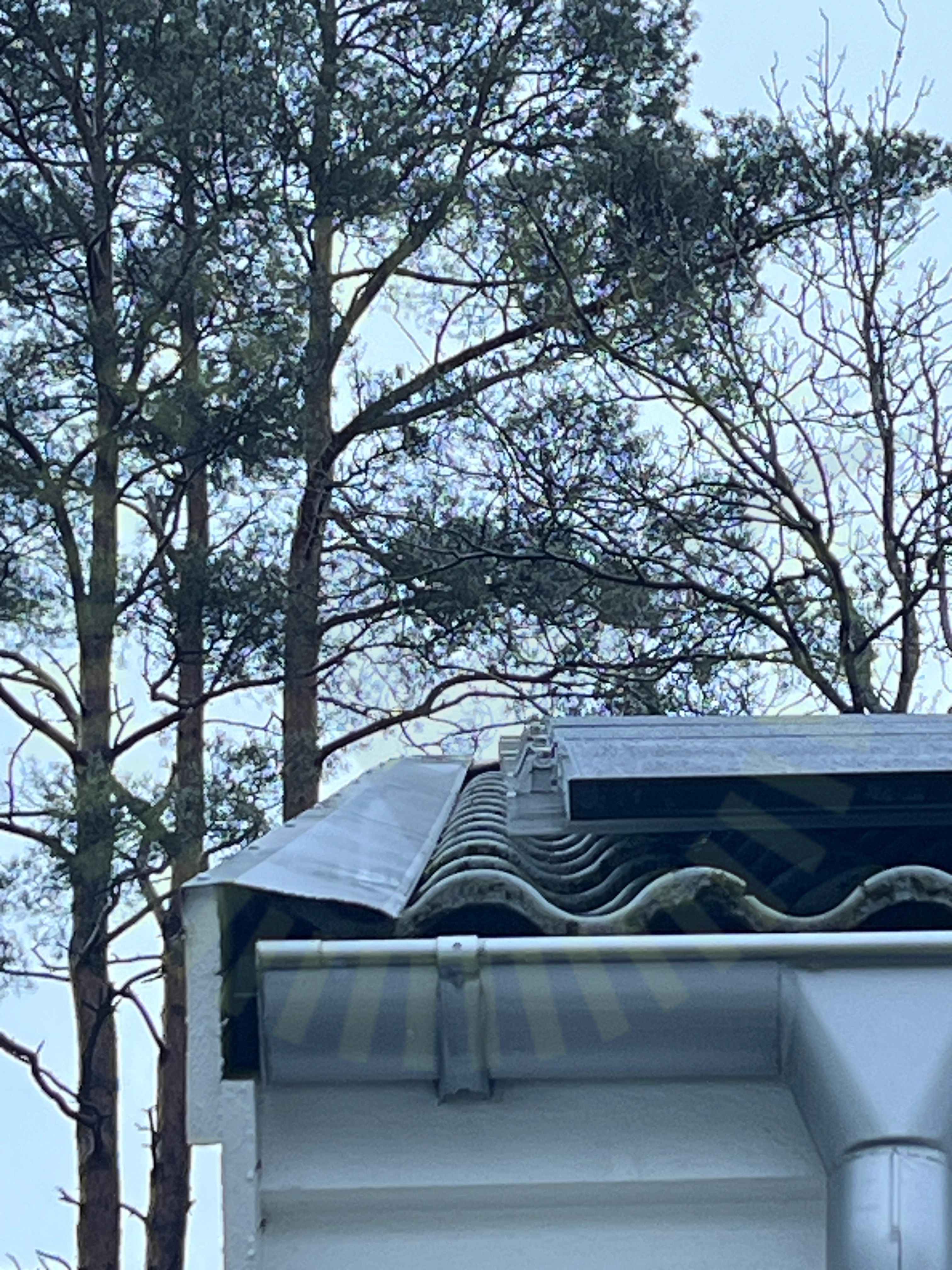

5.1 Skenans utstick för klämma
Inte godkänd
Skenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.

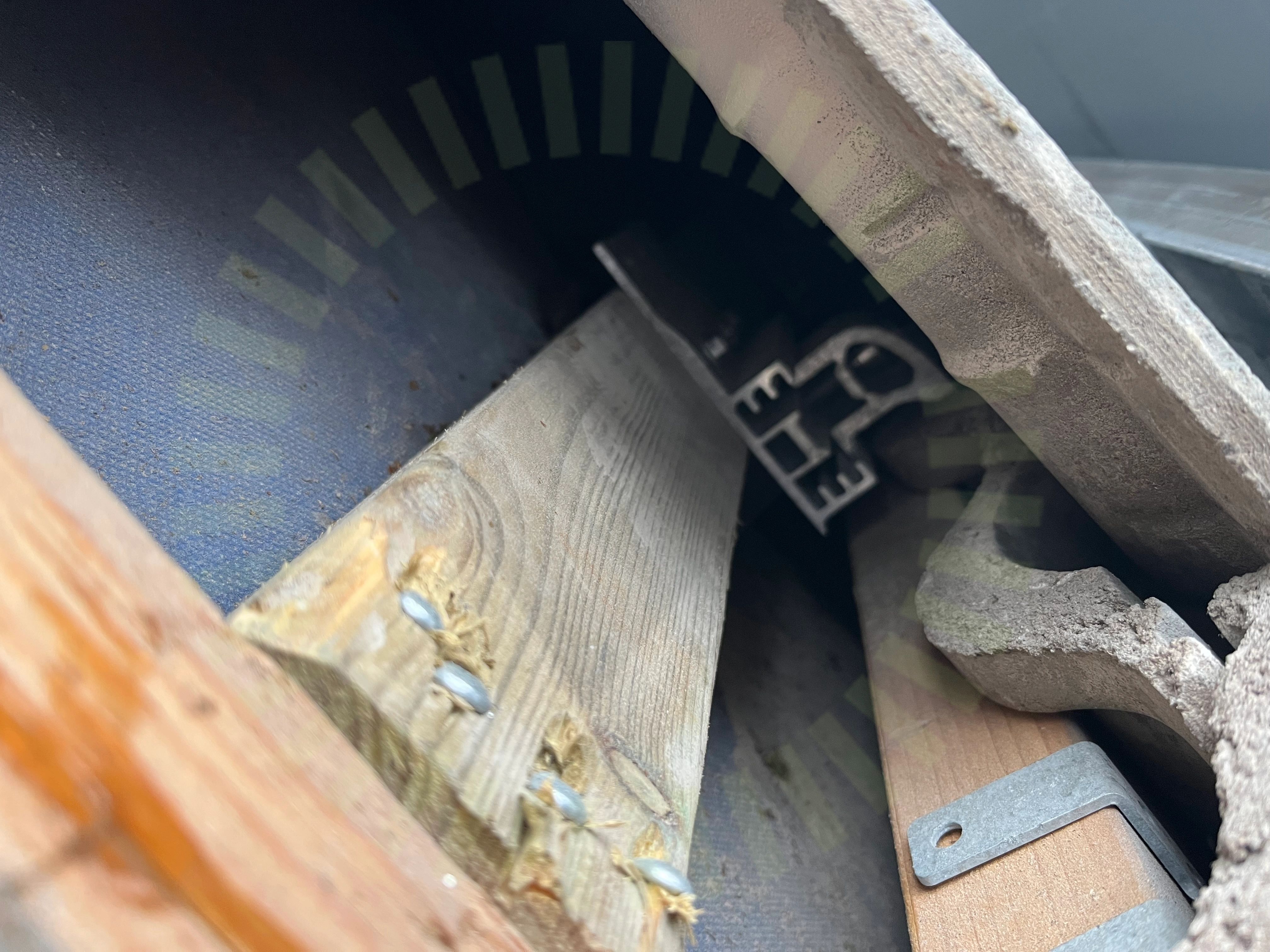

5.2 Infästning utanför takstol
Inte godkänd
Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

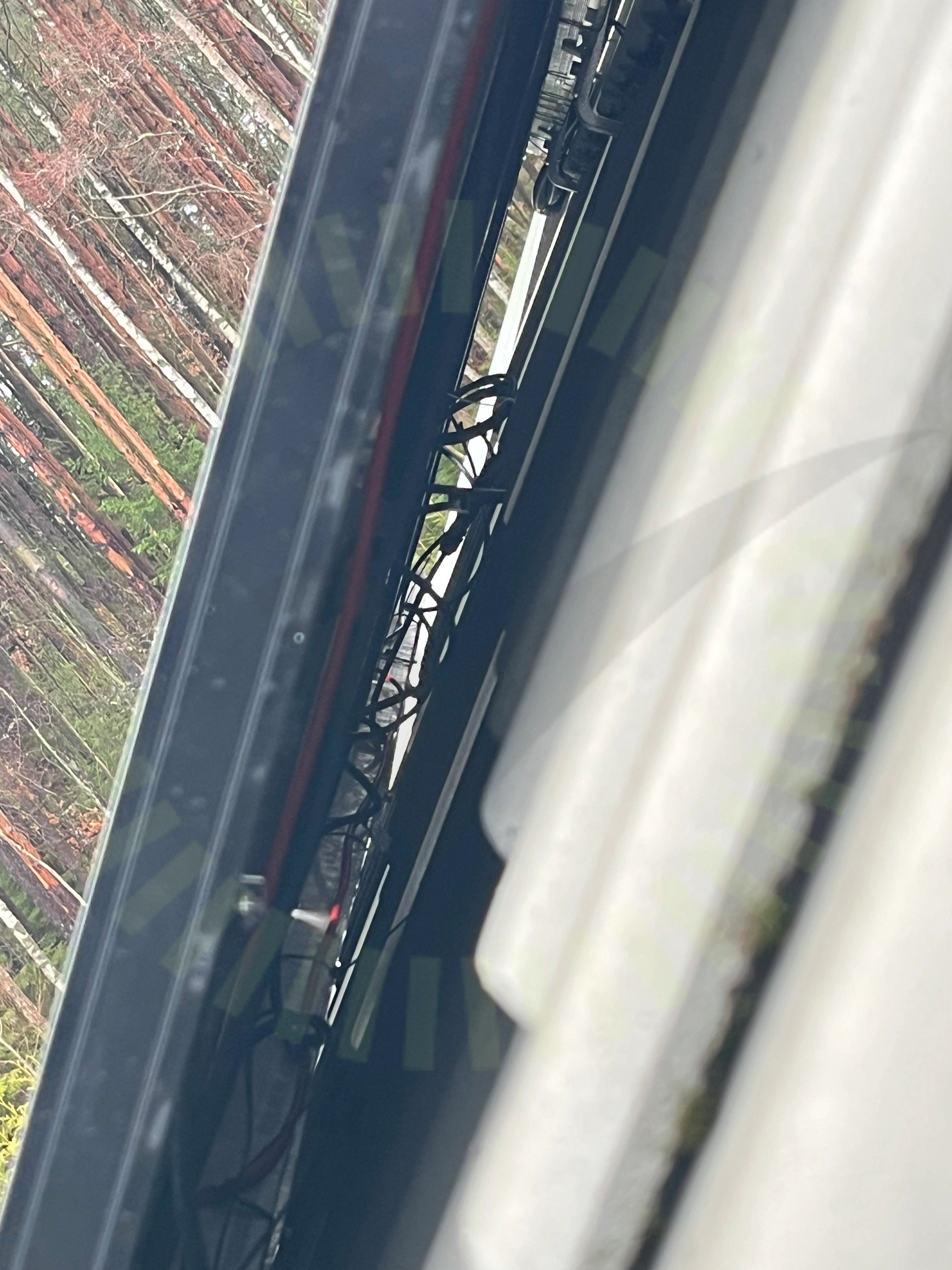

5.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd och hänger på taket.
5.4 Mittklämmor
Inte godkänd
Mittfästen är inte monterade rätt så dom överlappar inte tillräckligt.
5.5 Skenornas överhäng
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
5.6 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
5.7 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
5.8 Underliggande takpanna
Inte godkänd
Takkrokar ligger mot den underliggande takpannan.
Godkända kontrollpunkter
14/25
Ej tillgängligt vid besiktning
3/25
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
2/39

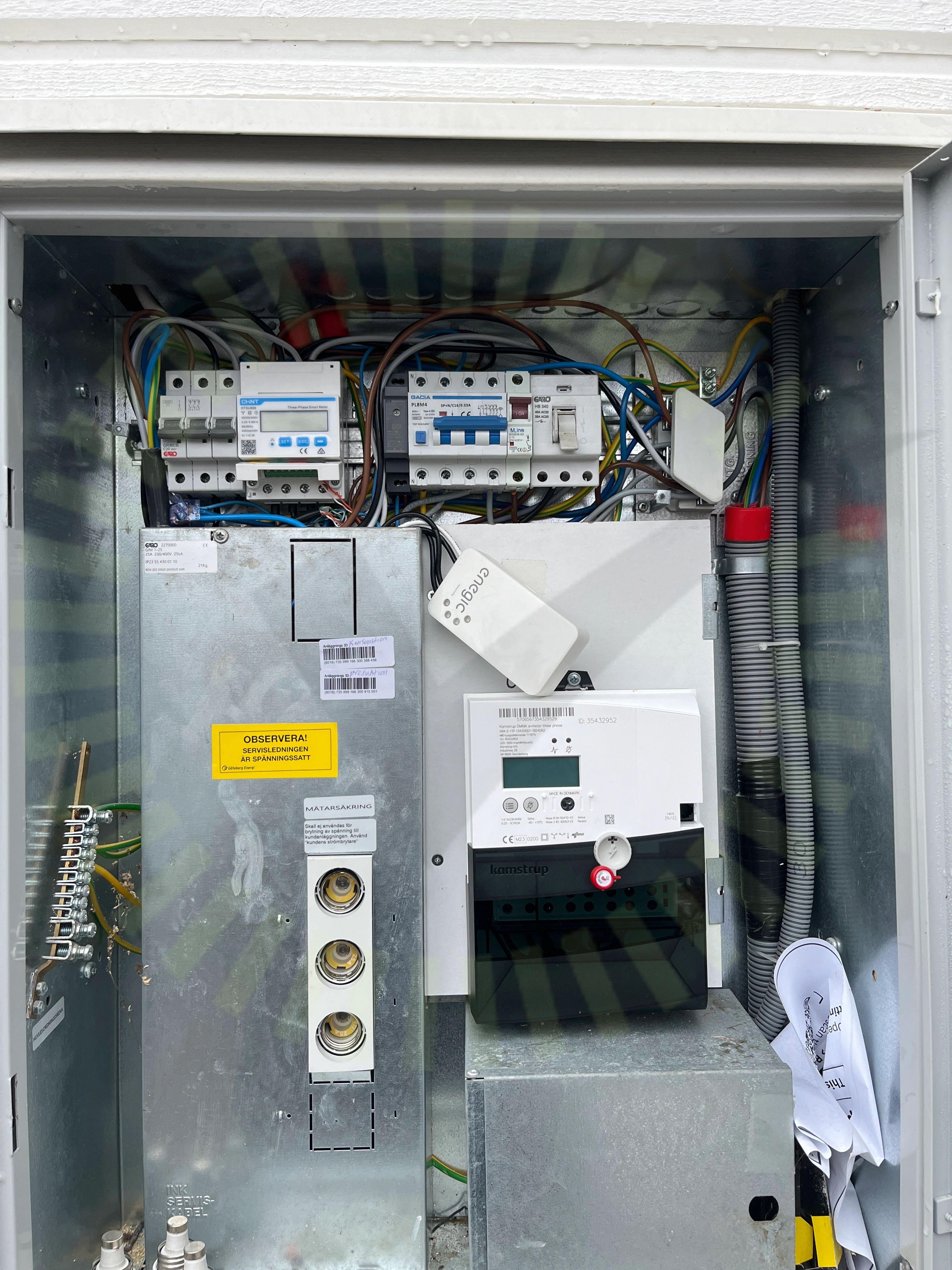

7.1 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

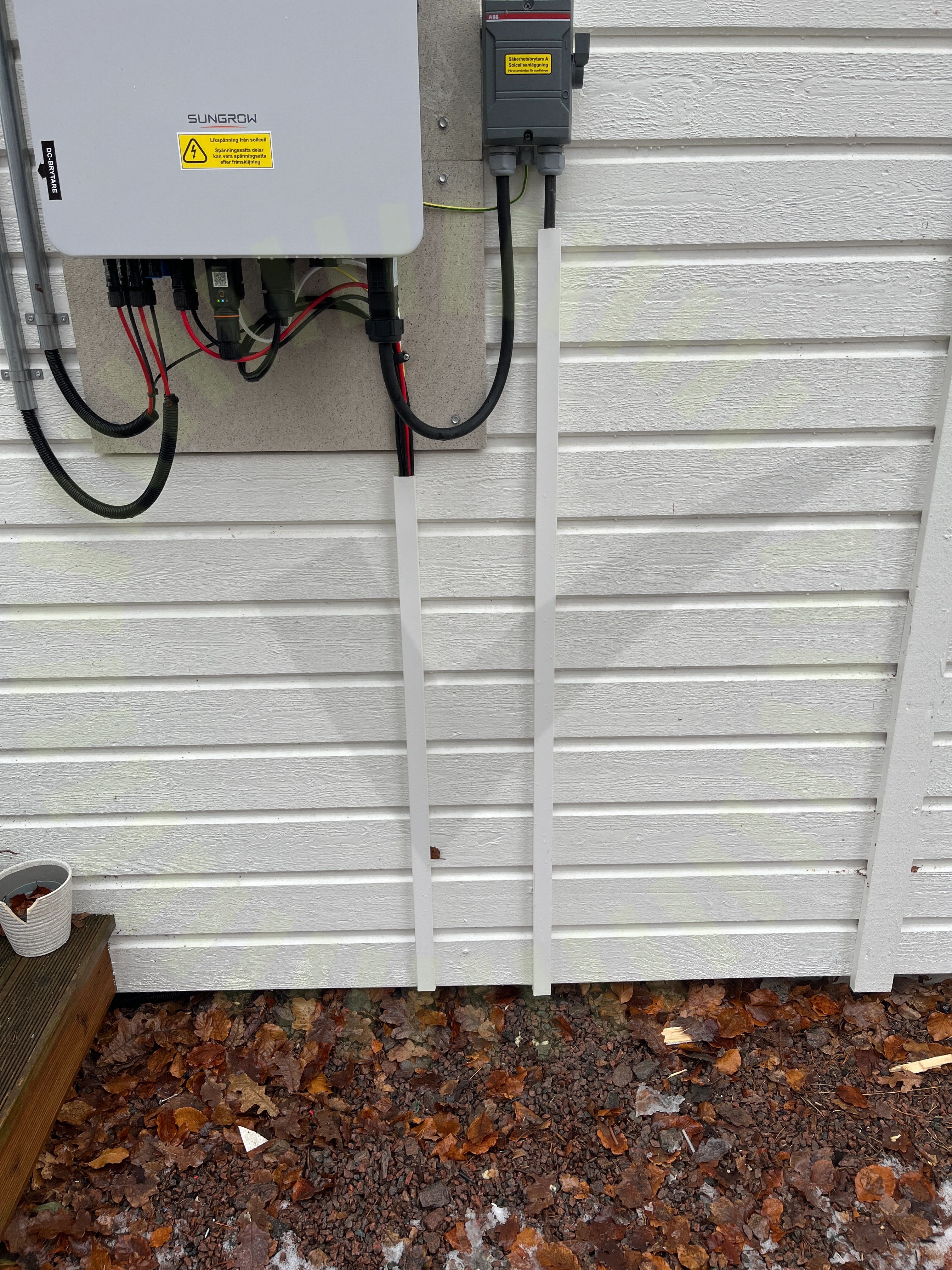

7.2 Väderbeständigt material
Inte godkänd
Använt material ej väderbeständigt.
