Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Svea Solar

Datum

23 september 2024

Ort

Upplands väsby, Stockholms län
Klämmornas överlappning
Förstärkningsskruv
Skenornas infästning
90% godkända10% ej godkända

Om installationen

PanelerTenka Solar: TKAxxxM-BC-108
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000 (12-25K)-MB0
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Batteri är inte installerat.

Avtal

Godkända kontrollpunkter

2/3
Mätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/26

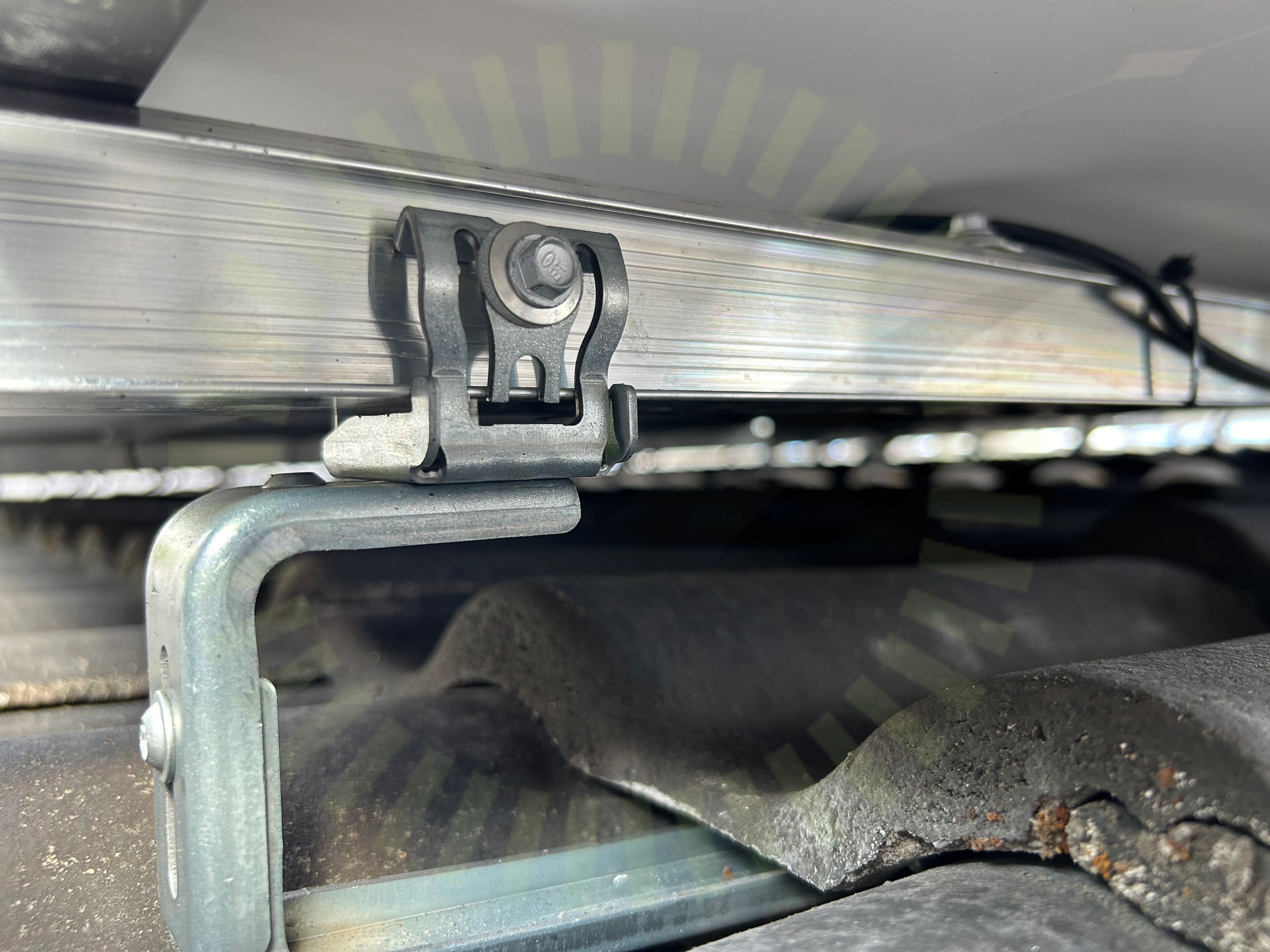

Förstärkningsskruv

3.1 Förstärkningsskruv

Inte godkänd

Gafflar ligger utanför skenan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

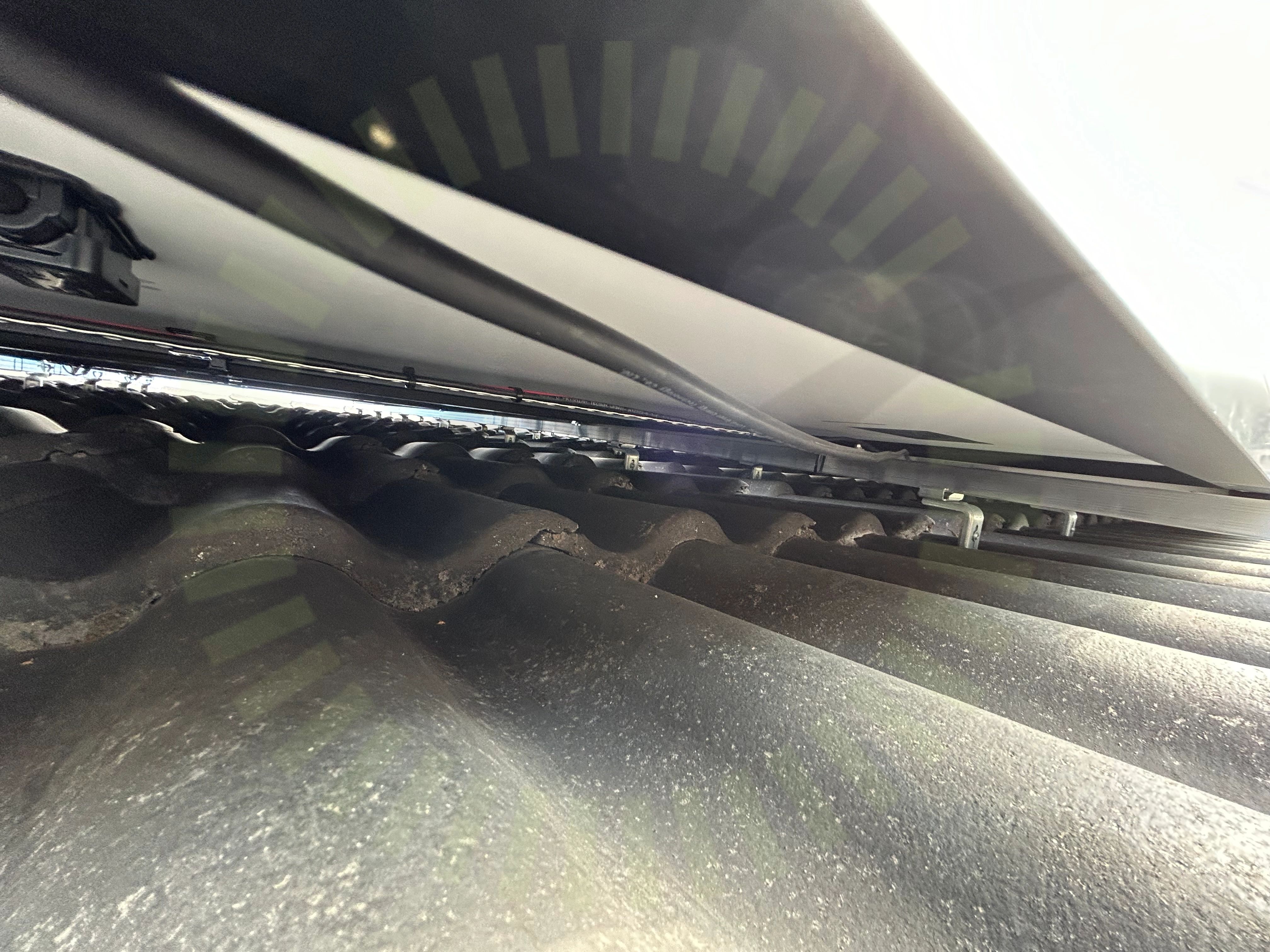

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Ett fåtal kablar går långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

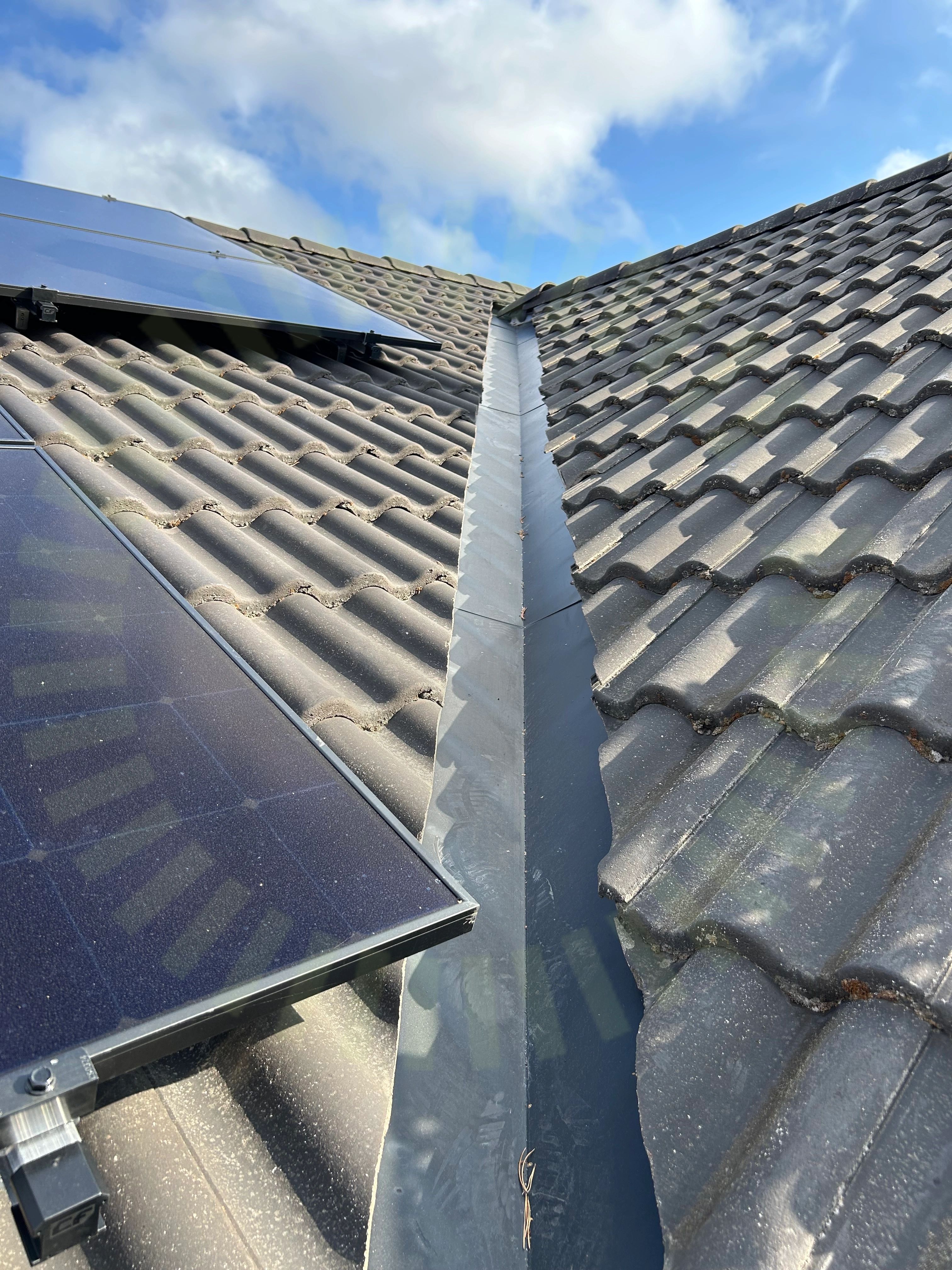

Säkerhetsavstånd

3.3 Säkerhetsavstånd

Överenskommelse

Paneler är monterade för nära ränndal. Kund och installatör överens och OK om avvikelse.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

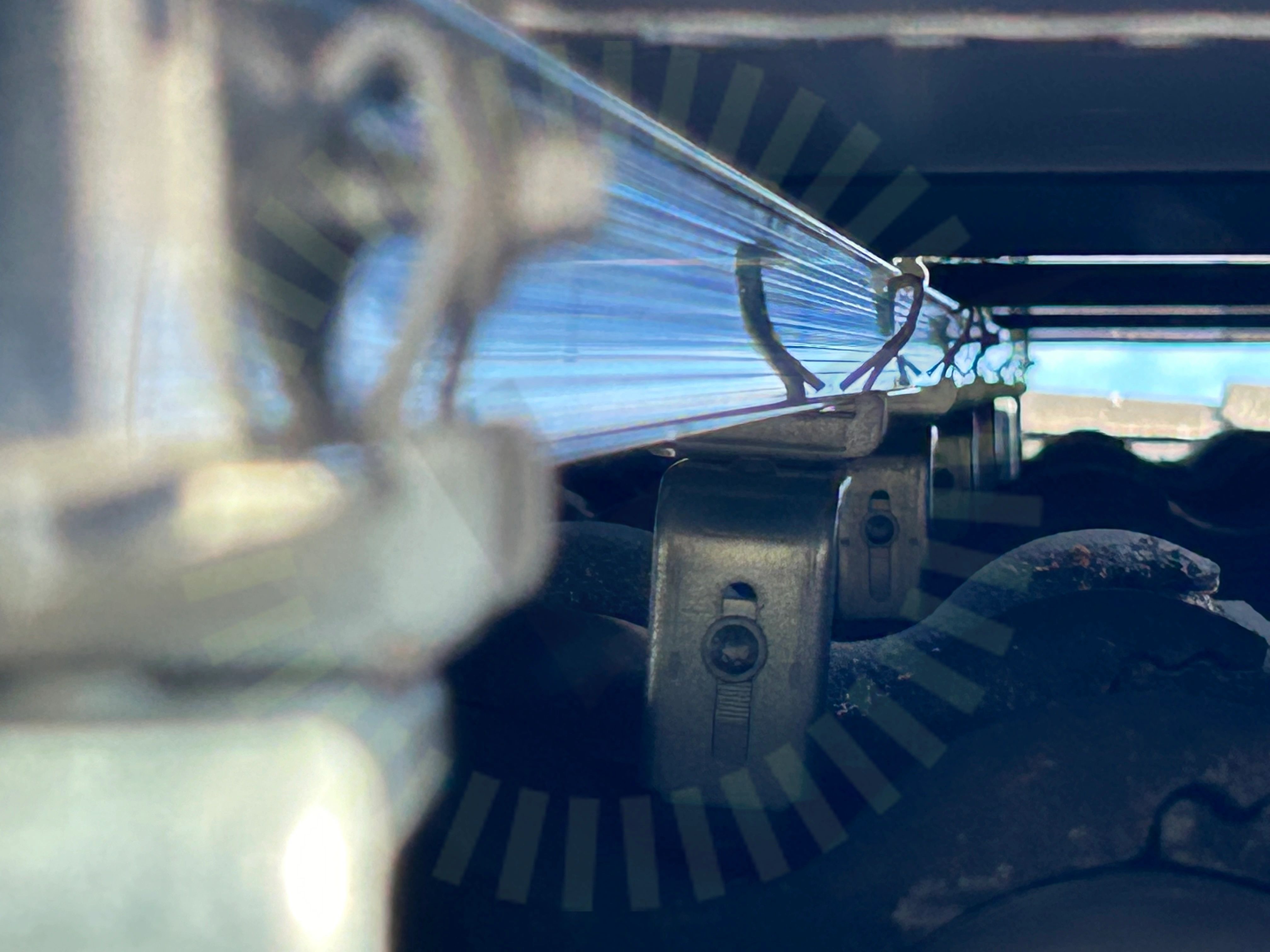

Skenornas infästning

3.4 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

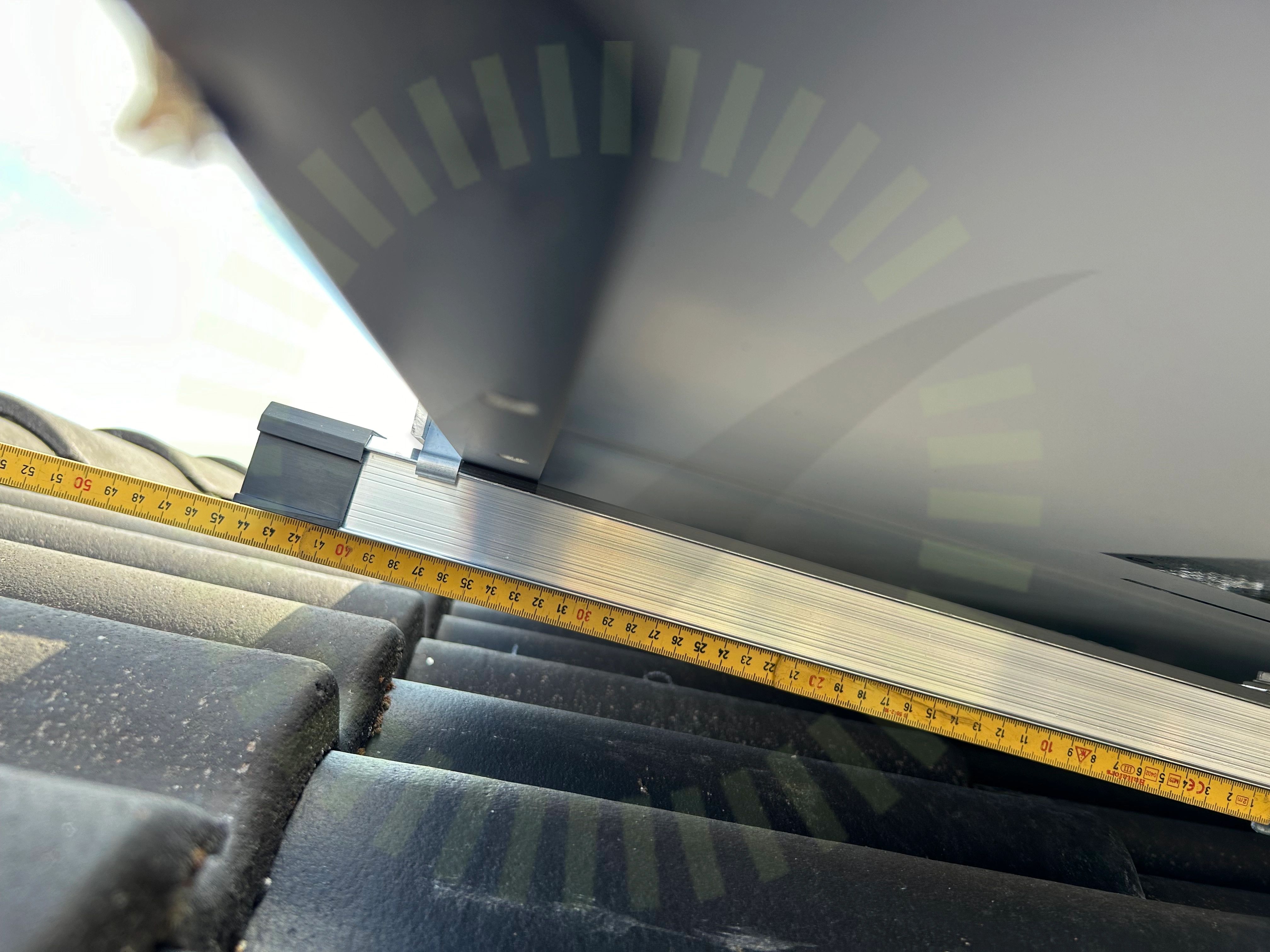

Skenornas överhäng

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid tidpunkt för besiktning. Lastberäkning som inkommit i efterhand är gjord i Svea Solars egna beräkningsprogram, vilket inte är godkänt av tillverkaren.

Tillverkarens montageanvisningar

3.7 Takkrokarnas CC

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

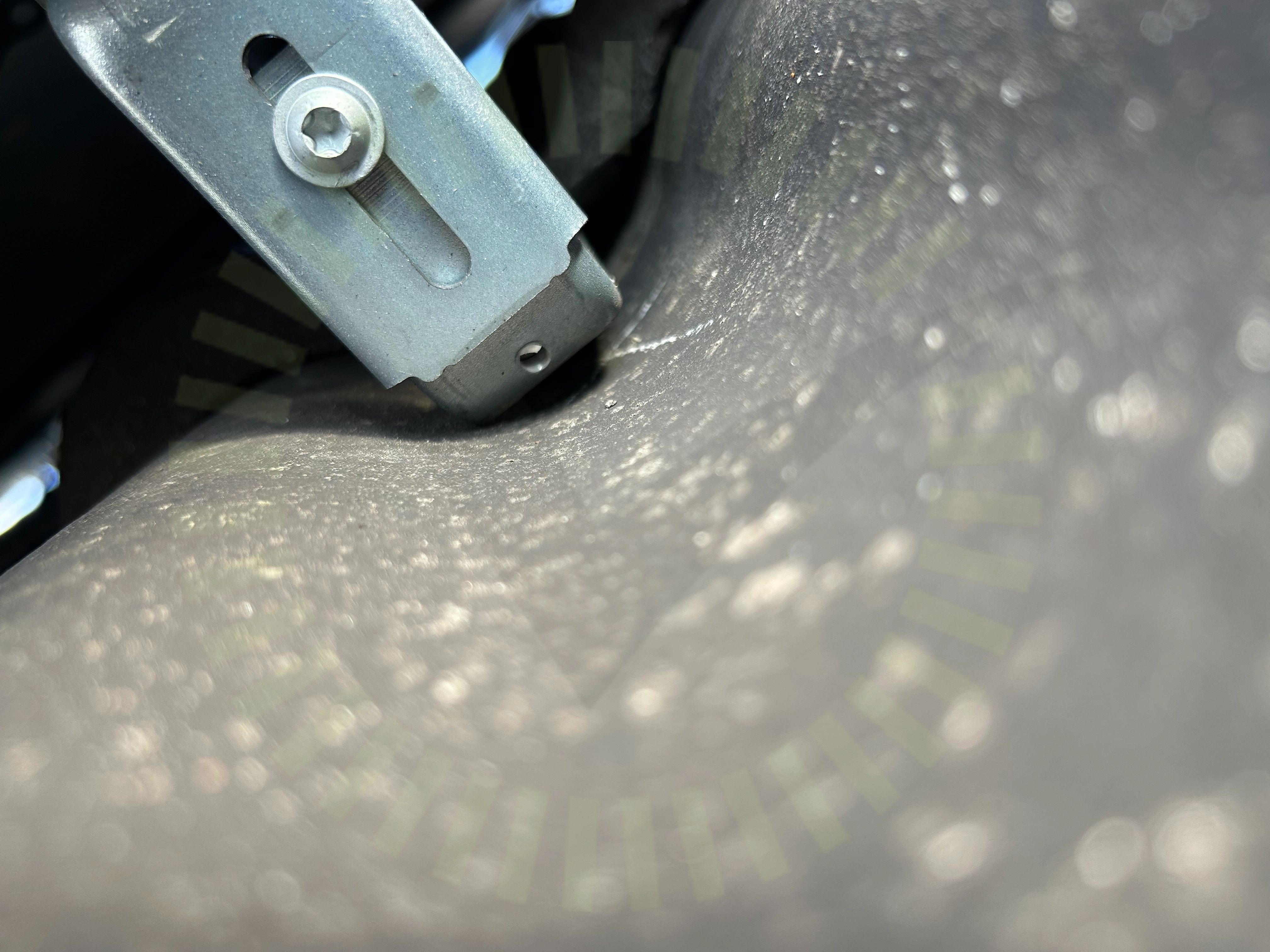

Underliggande takpanna

3.8 Underliggande takpanna

Inte godkänd

Kroken ligger snett och ligger inte korrekt mot underliggande takpanna.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 17

Godkända kontrollpunkter

17/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenskarvarTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Läktinfästning

Tak 1, Tenka Solar: TKAxxxM-BC-108

Anmärkningar

1/18

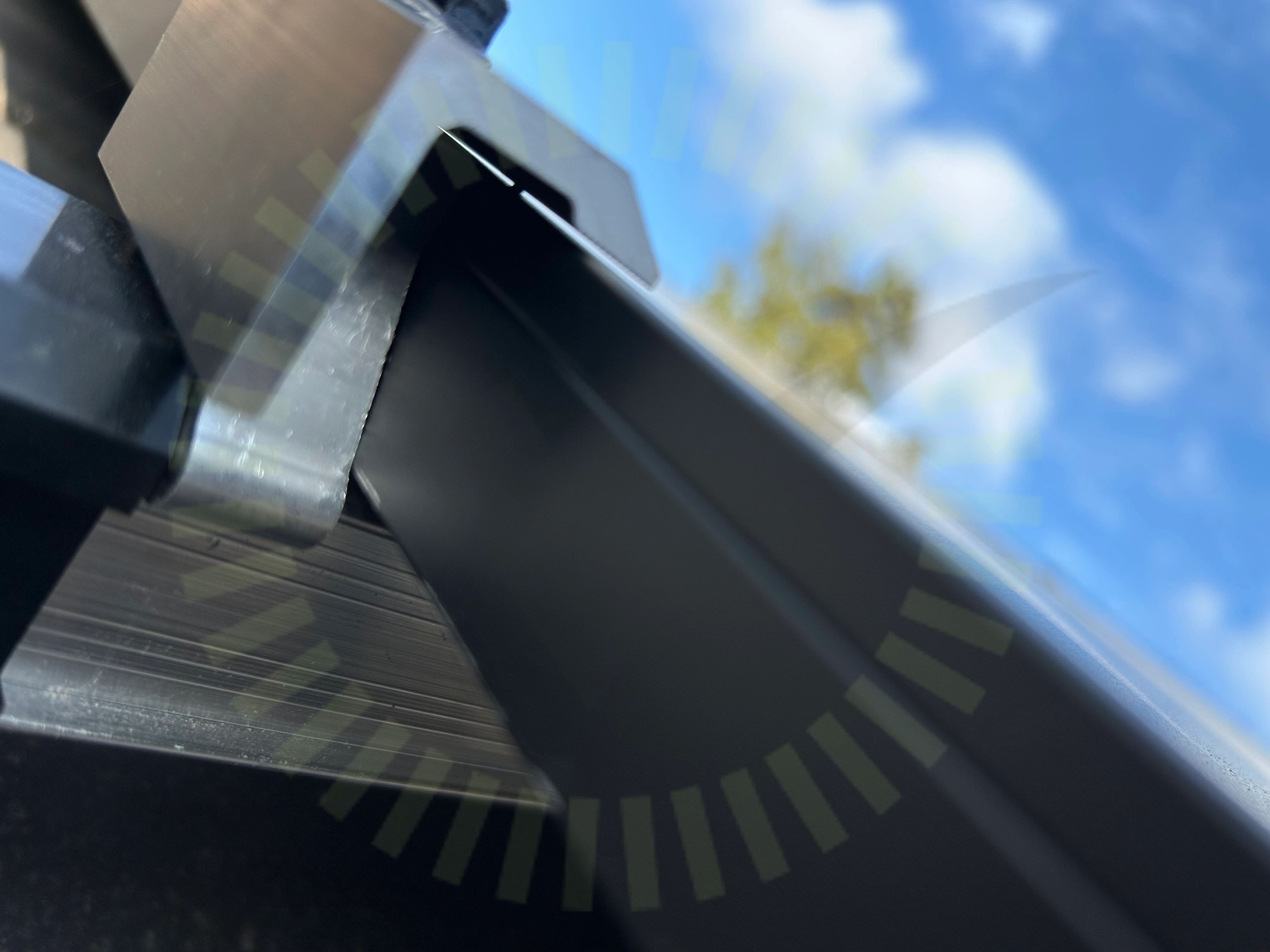

Klämmornas överlappning

4.1 Klämmornas överlappning

Inte godkänd

Ändklämmor ligger inte korrekt mot panelkant.

Tenka Solar Installation and Operating Guide Photovoltaik Module 4/3-2024, 11

Godkända kontrollpunkter

17/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/37

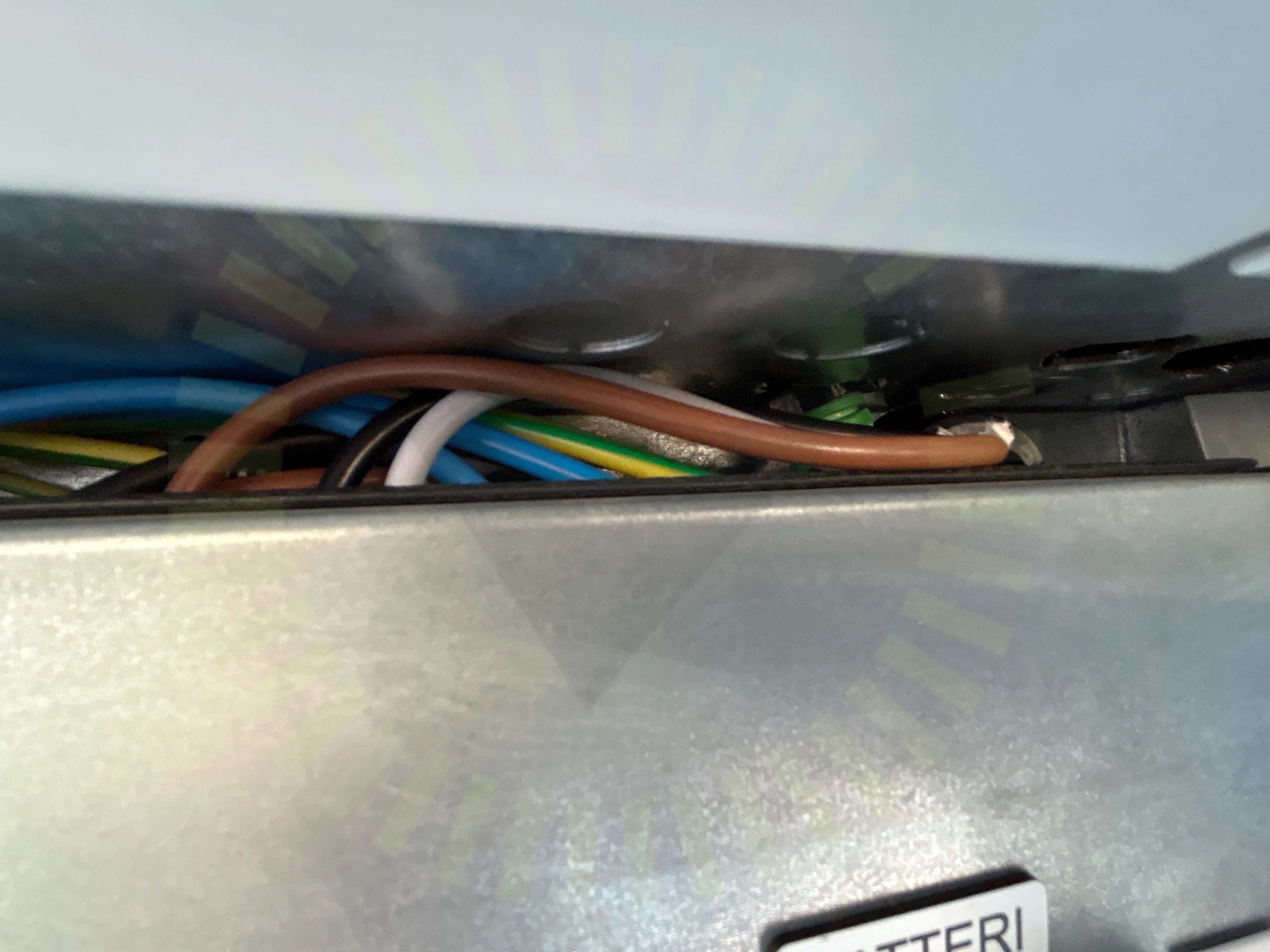

Enkelisolerade ledare

6.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

33/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max StrömDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37
DC Max SpänningDC Min SpänningSträngdesign
