Besiktningsrapport
8.7
Installation genom
GrönTeknik
Datum
21 juli 2025
Ort
Malmö, Skåne län
DC Kablage förläggning
DC Kablage skydd
Genomföringar
Mekanisk påverkan
85% godkända
15% ej godkända
Om installationen
Batteri
Emaldo: Power Core
Installerad av GrönTeknik som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
6/25
2.1 DC Kablage förläggning
Inte godkänd
DC kablage är inte lämpligt uppfäst.

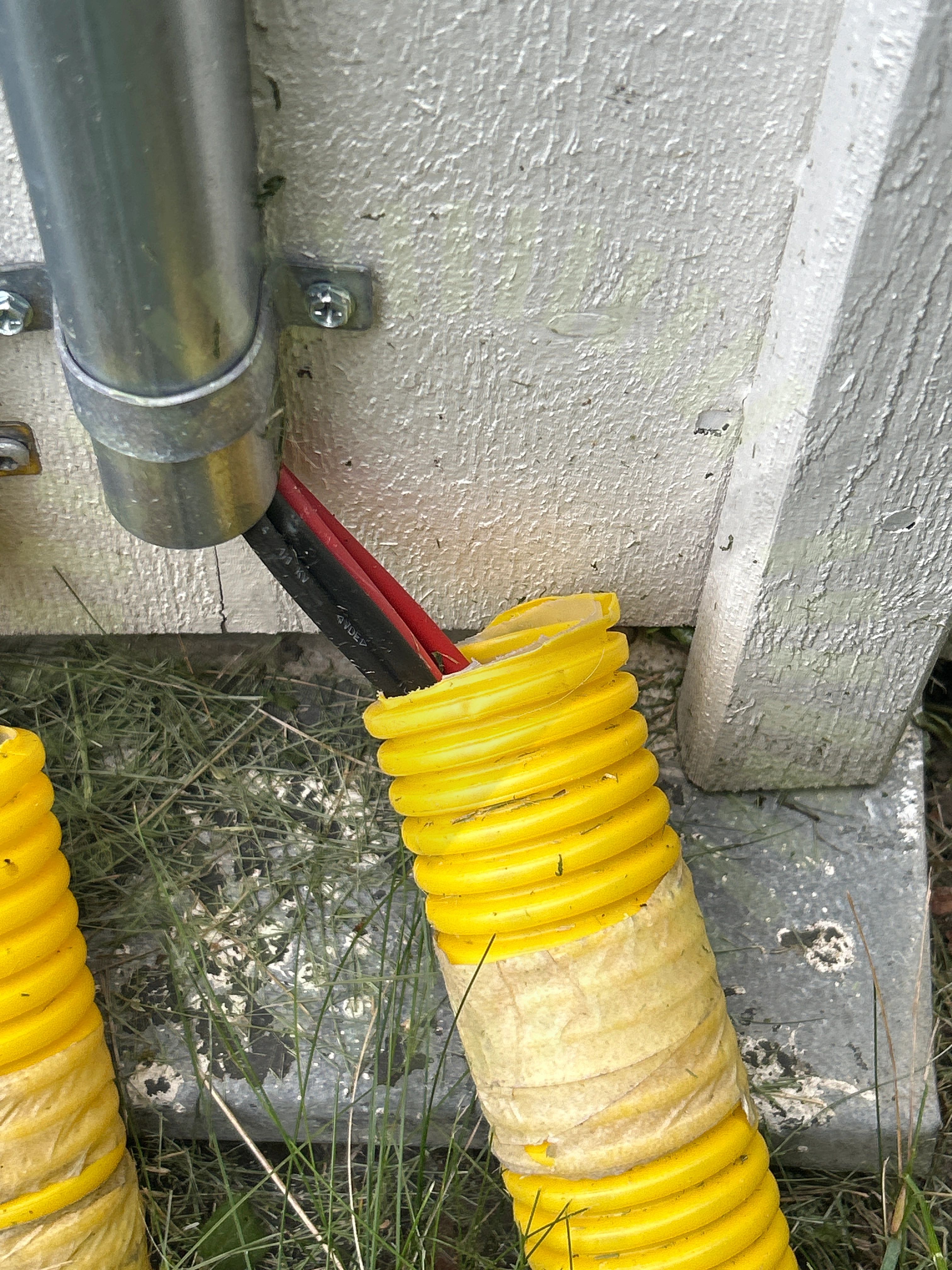

2.2 DC Kablage skydd
Inte godkänd
DC kablage är oskyddat vid marknivå där de kan stötas till och skadas.
2.3 Dubbel matning
Inte godkänd
JFB i befintlig central där växelriktare har anslutits tål enbart 25A. Möjlighet för total ström går upp till 32A med huvudsäkring och växelriktare.
SS 436 40 00 (312.2.1.2 / 512.1.2)

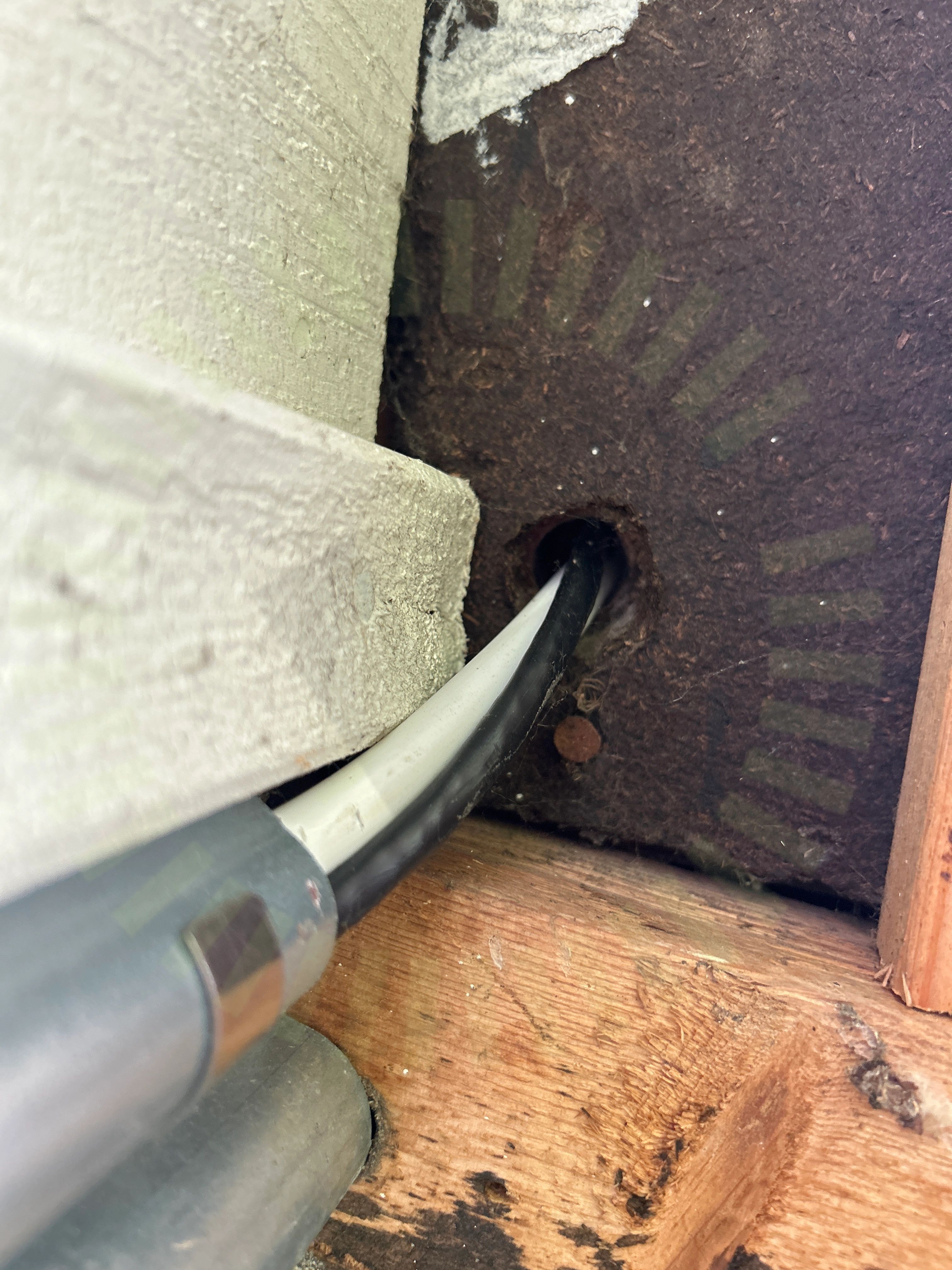

2.4 Genomföringar
Inte godkänd
Flertalet genomföringar är inte tätade.
SS 436 40 00 (527.2.1)

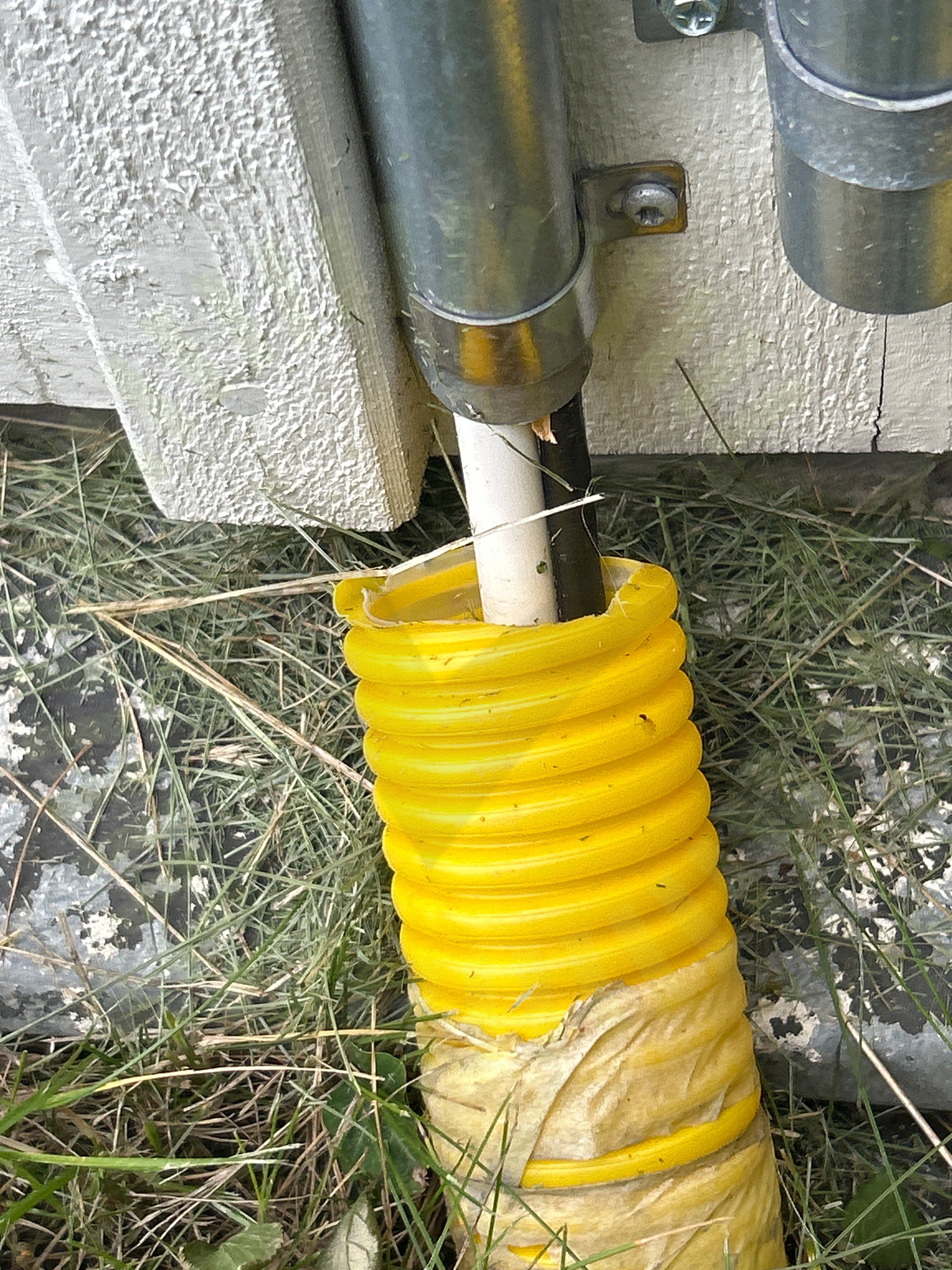

2.5 Mekanisk påverkan
Inte godkänd
AC kablage är oskyddat vid marknivå där det kan stötas till och skadas.
SS 436 40 00 (522.6.2)
2.6 Max total effekt
Inte godkänd
Sträng med 12 paneler uppgår till 5200W på en ingång. Växelriktarens MPPT tar max 4000W.
Emaldo Full Installation Manual - Version 4.0 - 27.03.25, Sida 43
Godkända kontrollpunkter
19/25
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
DC Kablage egenskaper
Enkelisolerade ledare
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
Växelriktare/Batteri
Godkända kontrollpunkter
10/10
Avstånd närliggande objekt
DC Kontakter
Fastsäkring av produkt
Förskruvning
Jordfelsbrytare
Placering
Skador
Smartmätare
Tillgång till batteriet
Väderskydd
