Besiktningsrapport
9.2
Installation genom
Energihem
Datum
9 januari 2023
Ort
JÄMSHÖG, Blekinges län
Avstånd
Fastsäkring av produkt
PE
+ 3
80% godkända
20% ej godkända
Om installationen
Paneler
Longi: LR5-54HPH
Montagesystem
K2: SingleRail
Växelriktare
MOD 3-15KTL3-XH
Installerad av Energihem som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, K2: SingleRail
Godkända kontrollpunkter
5/5
Mittklämmor
Skenornas infästning
Skenornas överhäng
Skenskarv
Ändklämmor
Tak 1, Longi: LR5-54HPH
Godkända kontrollpunkter
13/13
Avstånd till tak
Dragavlastade
Dräneringshål
Fästenas överlappning
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Höjdskillnad
Kablarnas böjradie
Mellanrum
Skador
Skugga
Strängförläggning
Varselmärkning
Anmärkningar
1/4
3.1 Varning för likspänning
Inte godkänd
Märkning likspänning.
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
9/28
4.1 Avstånd
Inte godkänd
Växelriktare placerad för nära tak.
GroWatt Installations Manual, 2022-1-18, Sida 11

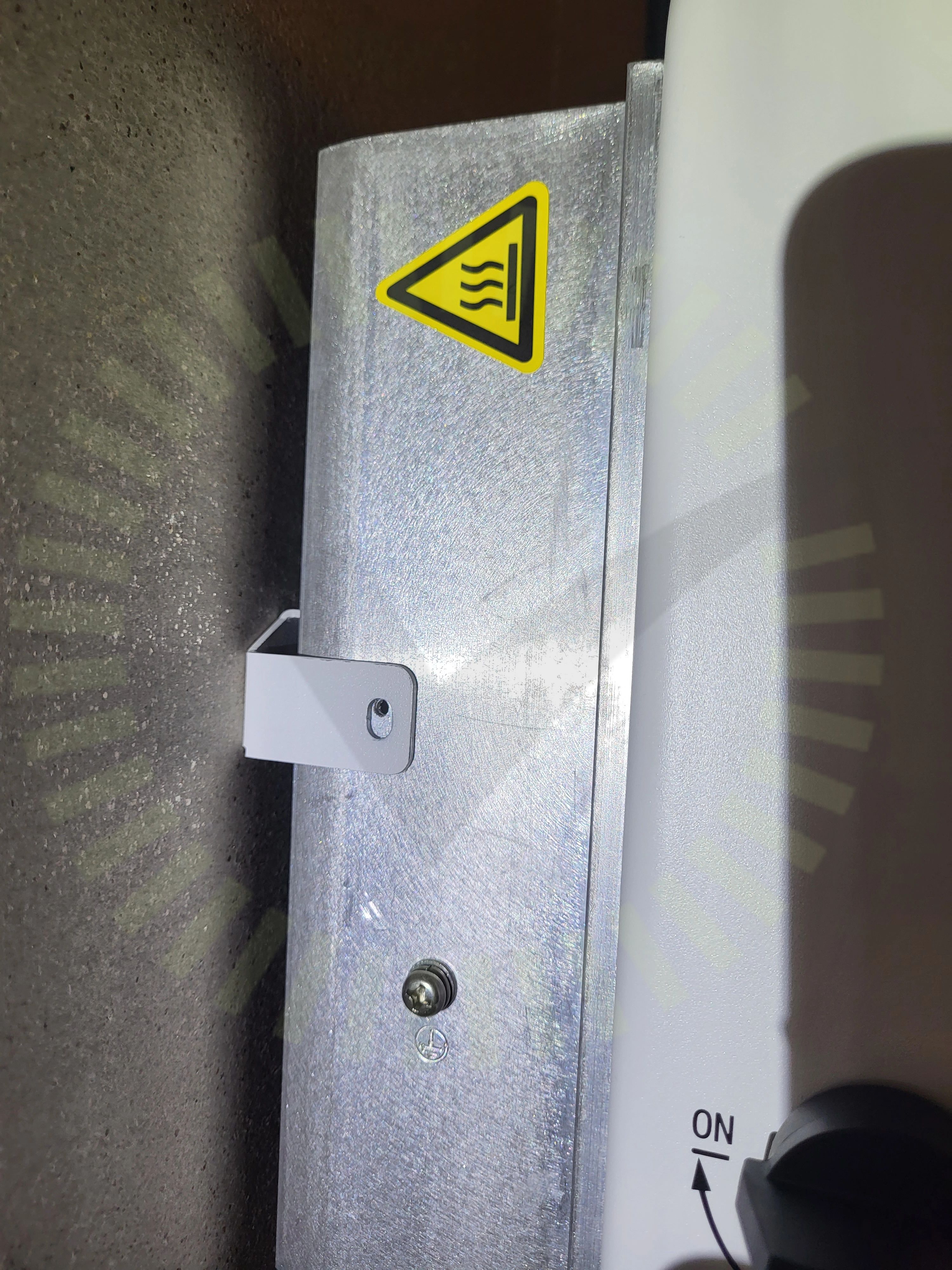

4.2 Fastsäkring av produkt
Inte godkänd
Skruv till att säkra fast produkten saknas.
GroWatt Installations Manual, 2022-1-18, Sida 15

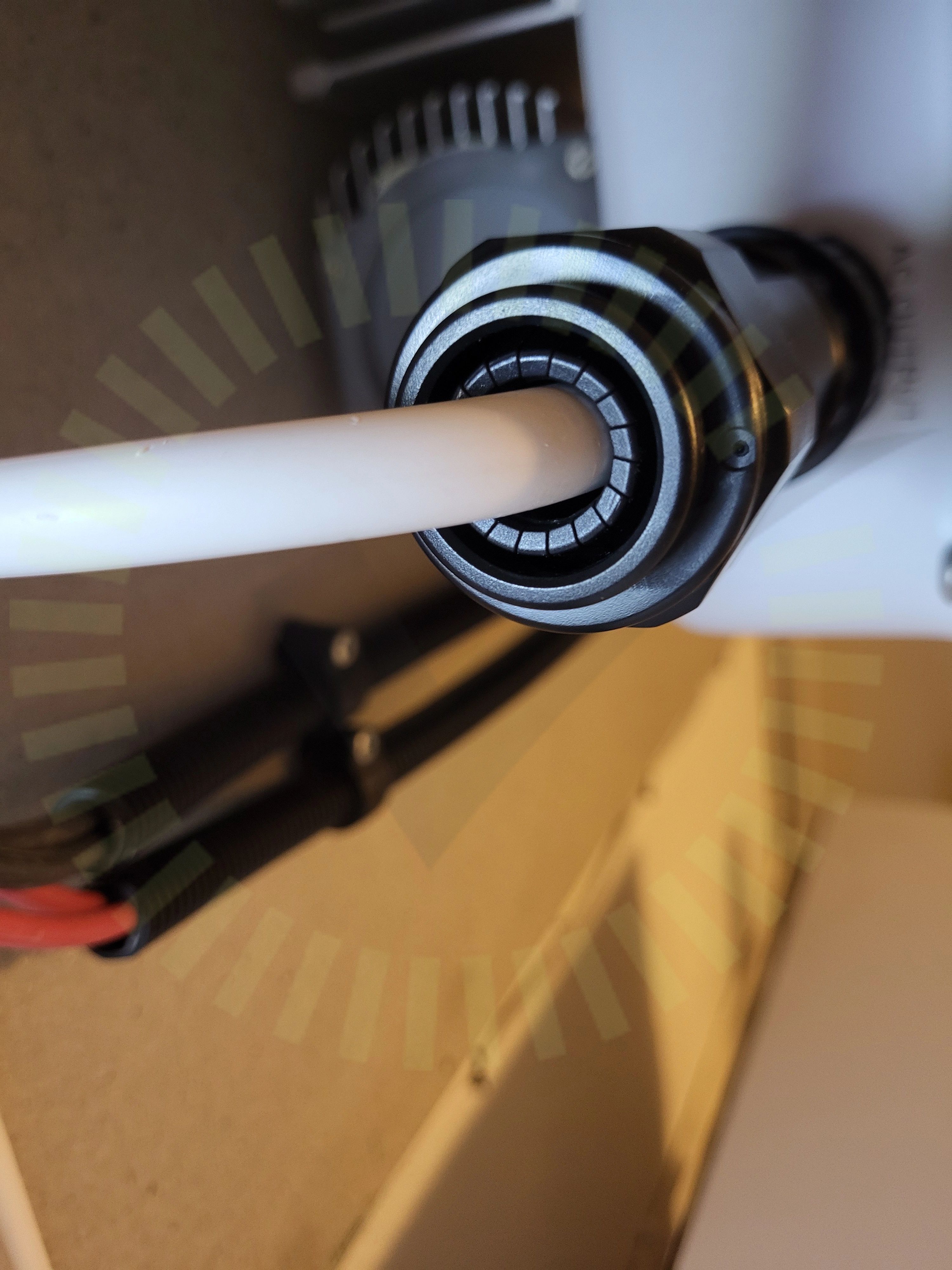

4.3 Förskruvning
Inte godkänd
Förskruvning sluter ej tätt runt kabel.
GroWatt Installations Manual, 2022-1-18, Sida 18

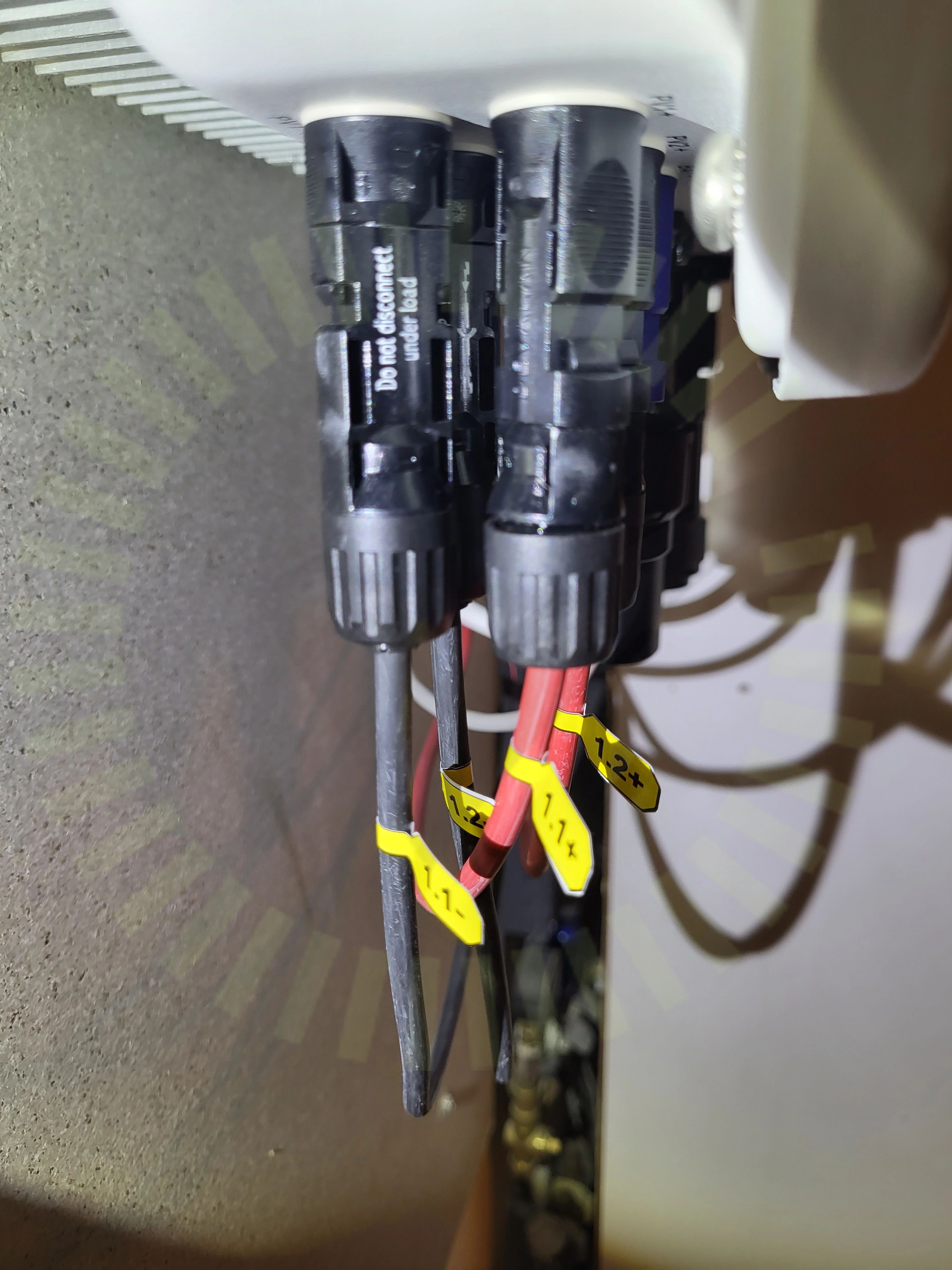

4.4 Kontakter
Inte godkänd
Kontakter bottnade i förskruvning.
GroWatt Installations Manual, 2022-1-18, Sida 21

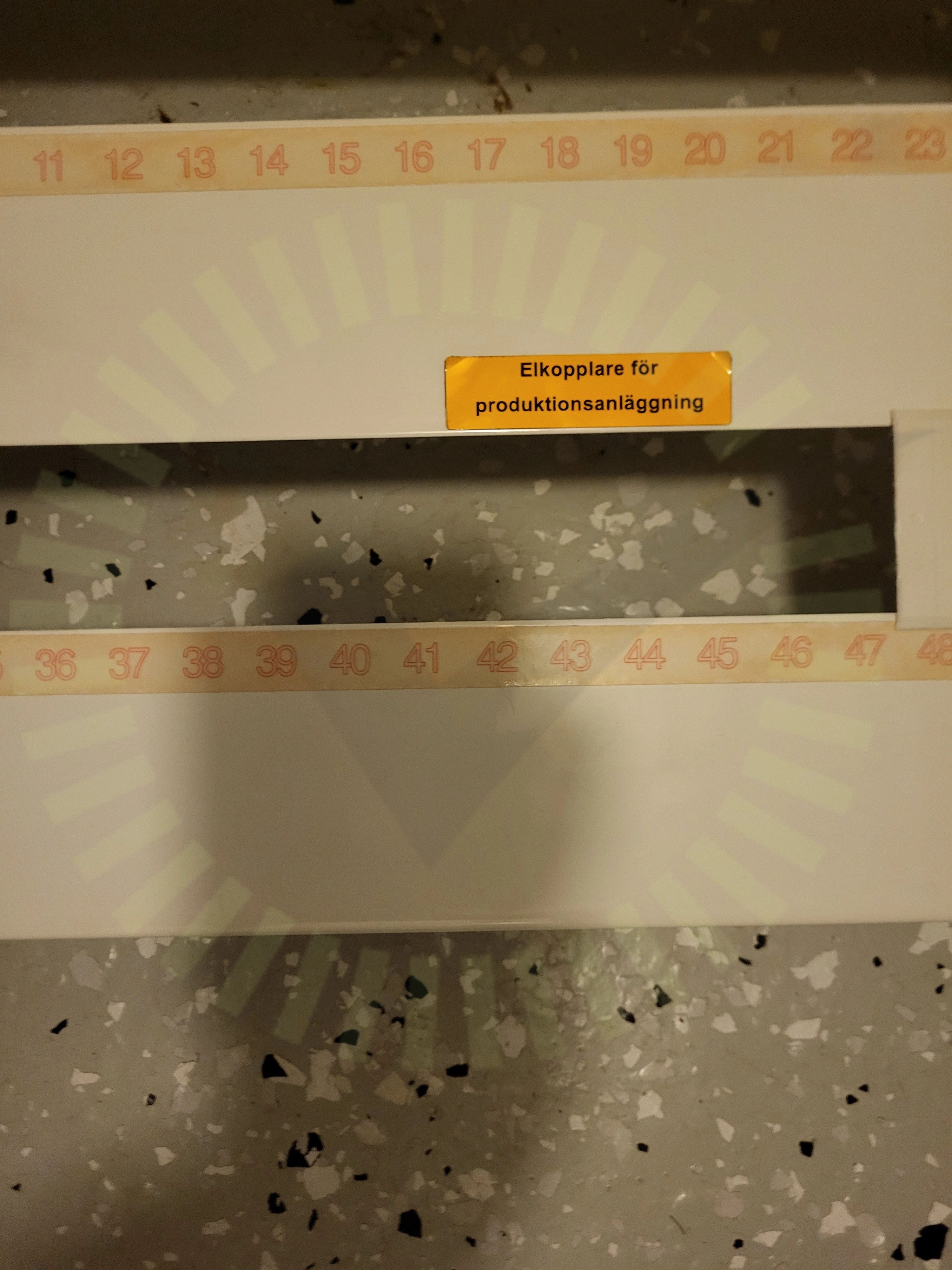

4.5 Märkning
Inte godkänd
Ordentlig märkning i centrala saknas.
ELSÄK-FS 2022:1 (6 §)
4.6 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas.
ELSÄK-FS 2022:1 (6 §)

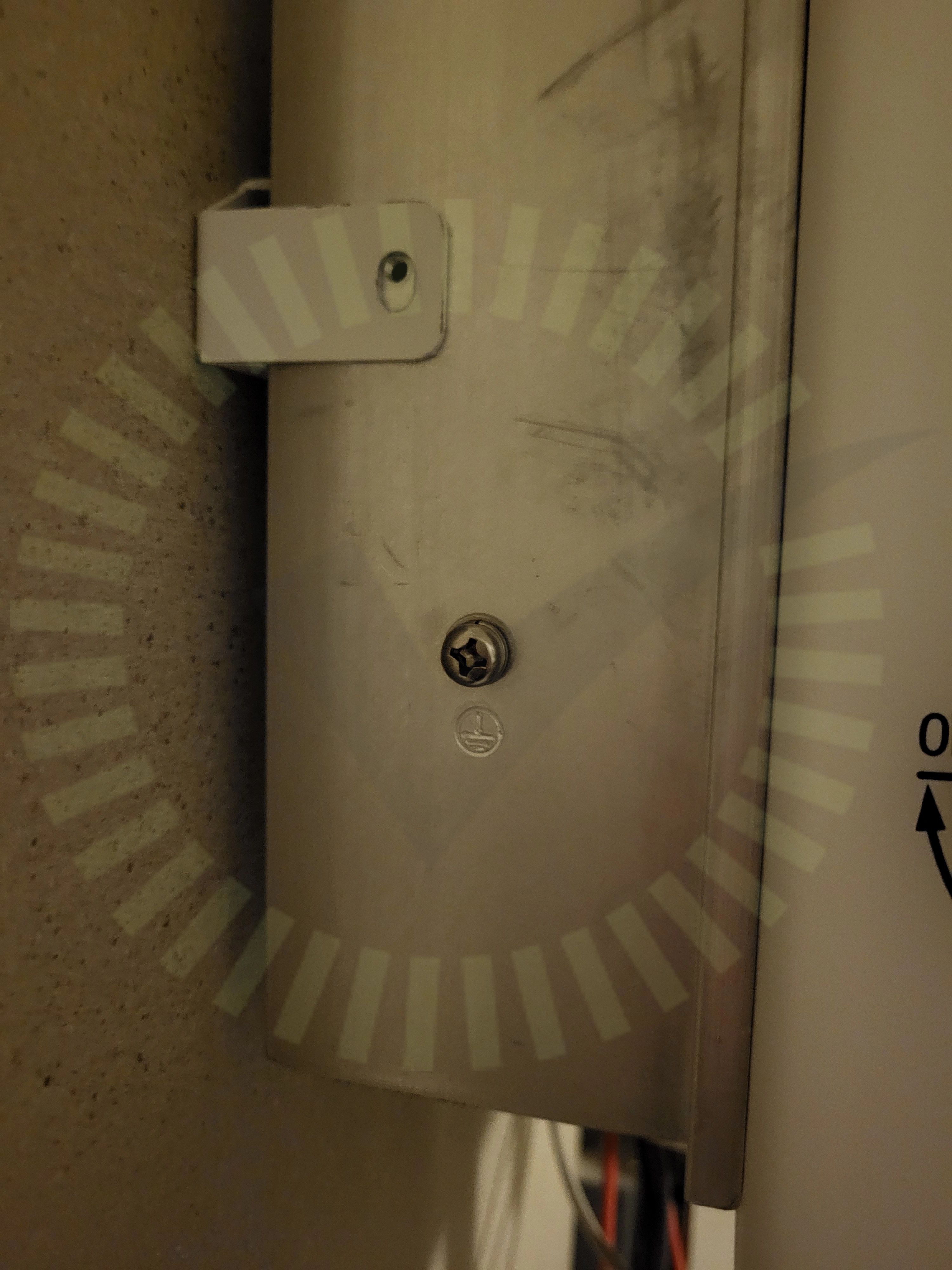

4.7 PE
Inte godkänd
Jordning saknas.
GroWatt Installations Manual, 2022-1-18, Sida 23
4.8 Smartmätare
Inte godkänd
Smartmätare synkar ej med växelriktaren.
4.9 Strängschema
Inte godkänd
Strängschema går ej att utläsa korrekt, underlag för dåligt gjort.
ELSÄK-FS 2022:1 (6 §)
Godkända kontrollpunkter
19/28
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Direkt solljus
Huvudsäkring
Infästning
Kabel
Ledare fastspända
Säkring
Vinkel
Väderskydd
