Besiktningsrapport

8.2

Installation av

Solar Choice

Datum

4 oktober 2023

Ort

Helsingborg, Skåne län

Panelramar separerade

Förbindelse av kontakter

Underliggande takpanna

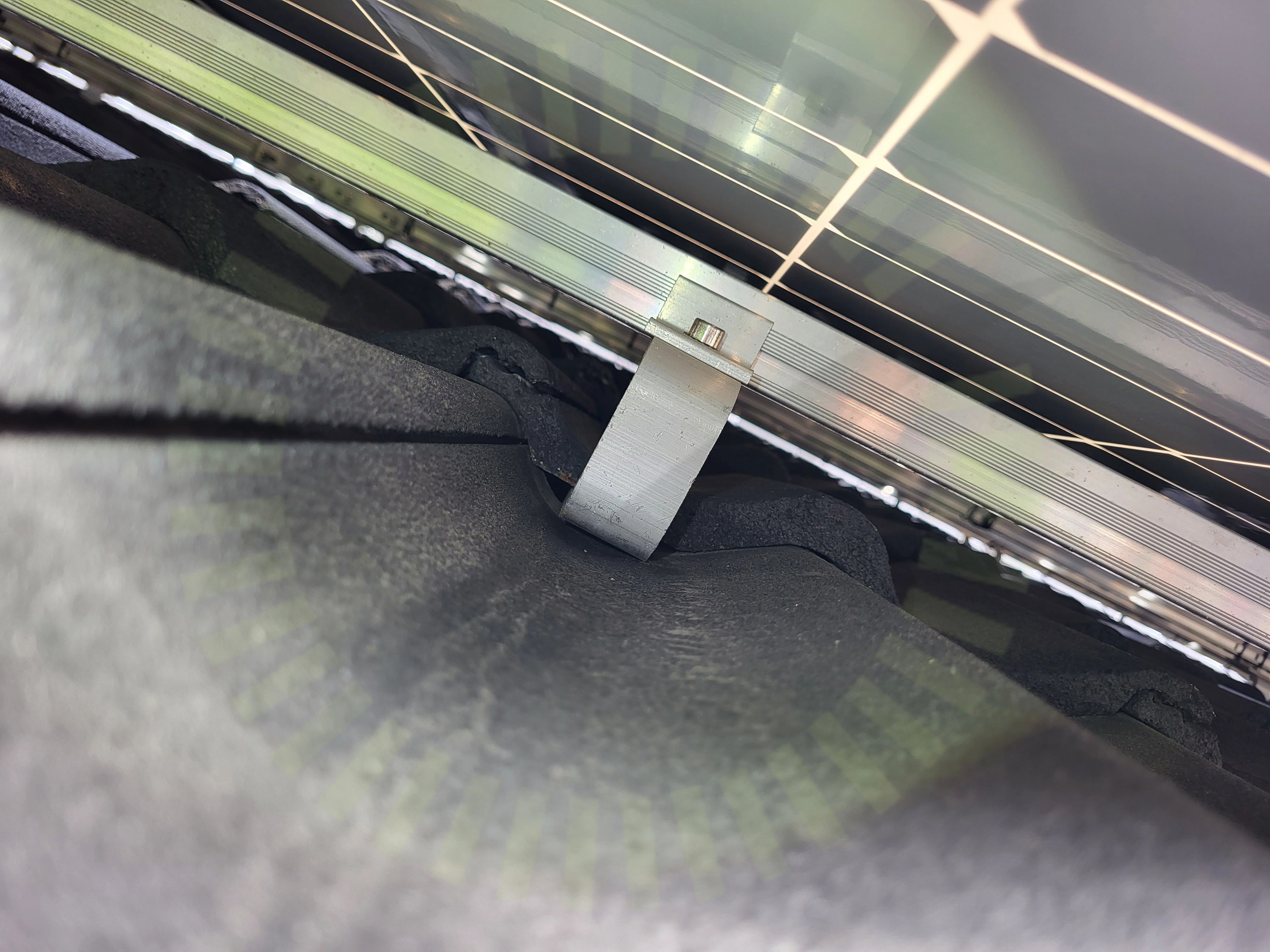

+ 10

80% godkända

20% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Montagesystem

K2: SingleRail: Single/CrossHook 3S

Växelriktare

GroWatt: MOD 10-15KTL3-X

Tillbehör

Undercentral

Installerad av Solar Choice som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, JA Solar: JAM54S31 (395-420) MR (16)Tak 1, K2: SingleRail: Single/CrossHook 3S (32)Undercentral (9)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

5/16

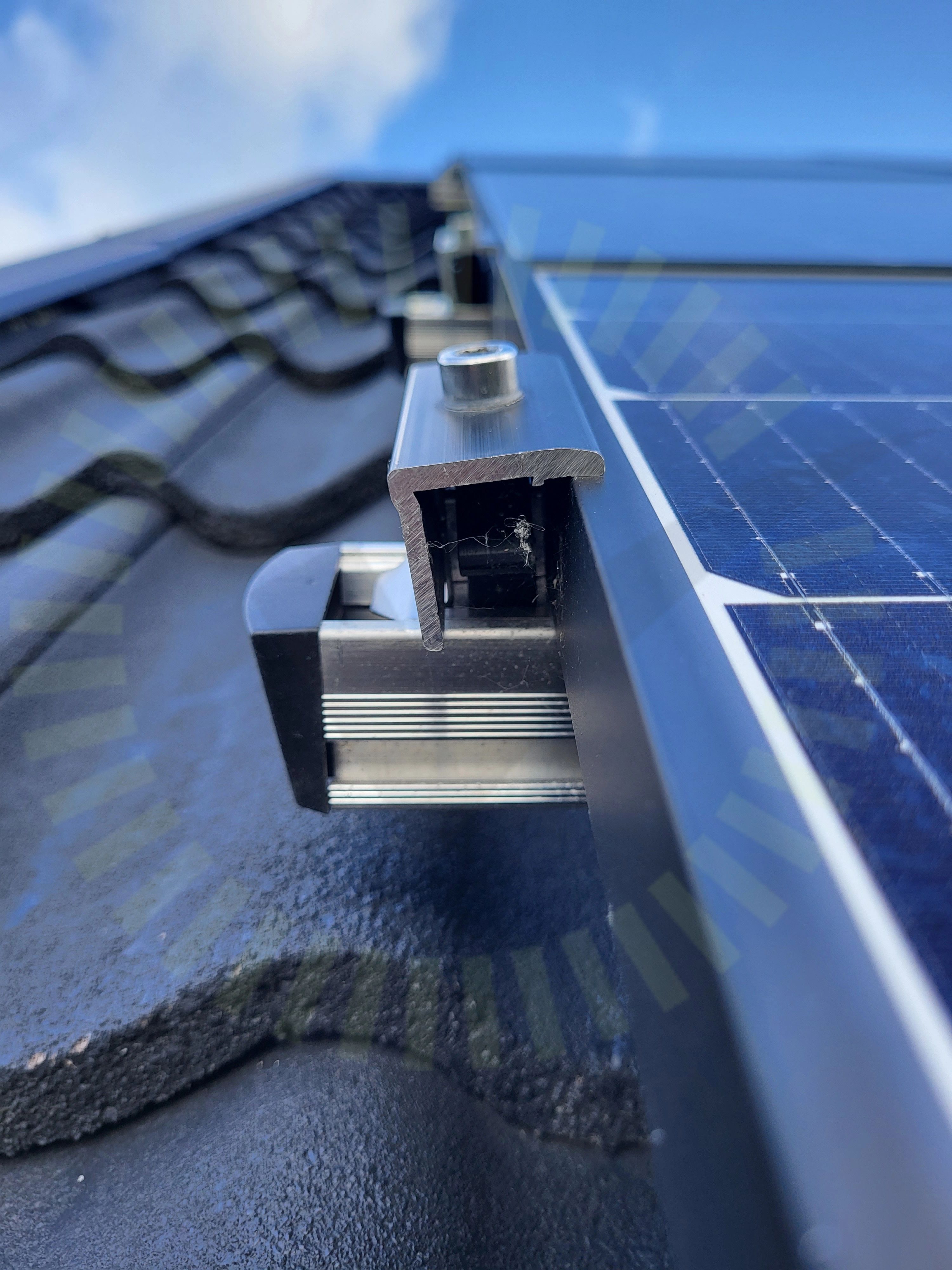

2.1 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

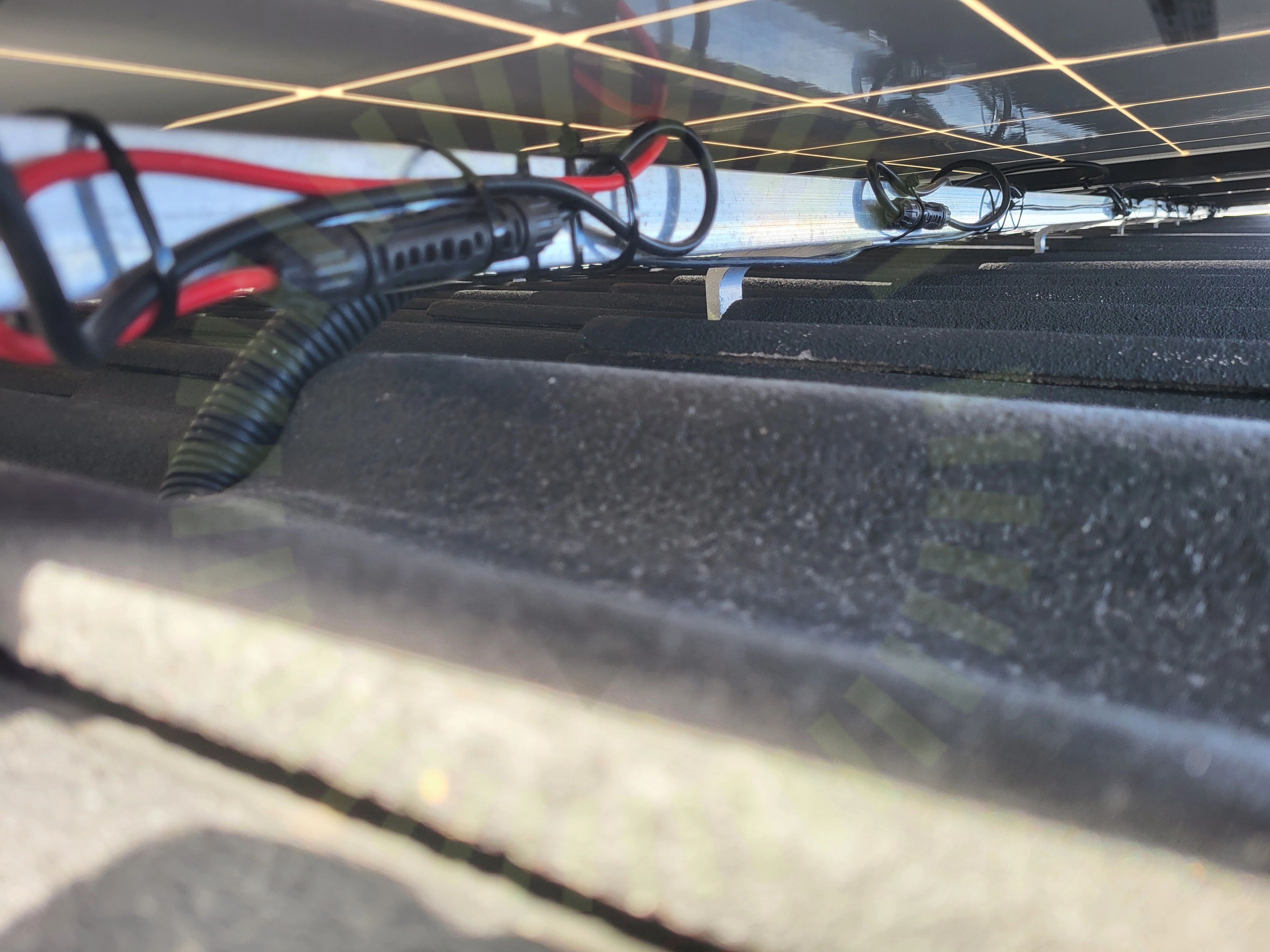

2.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

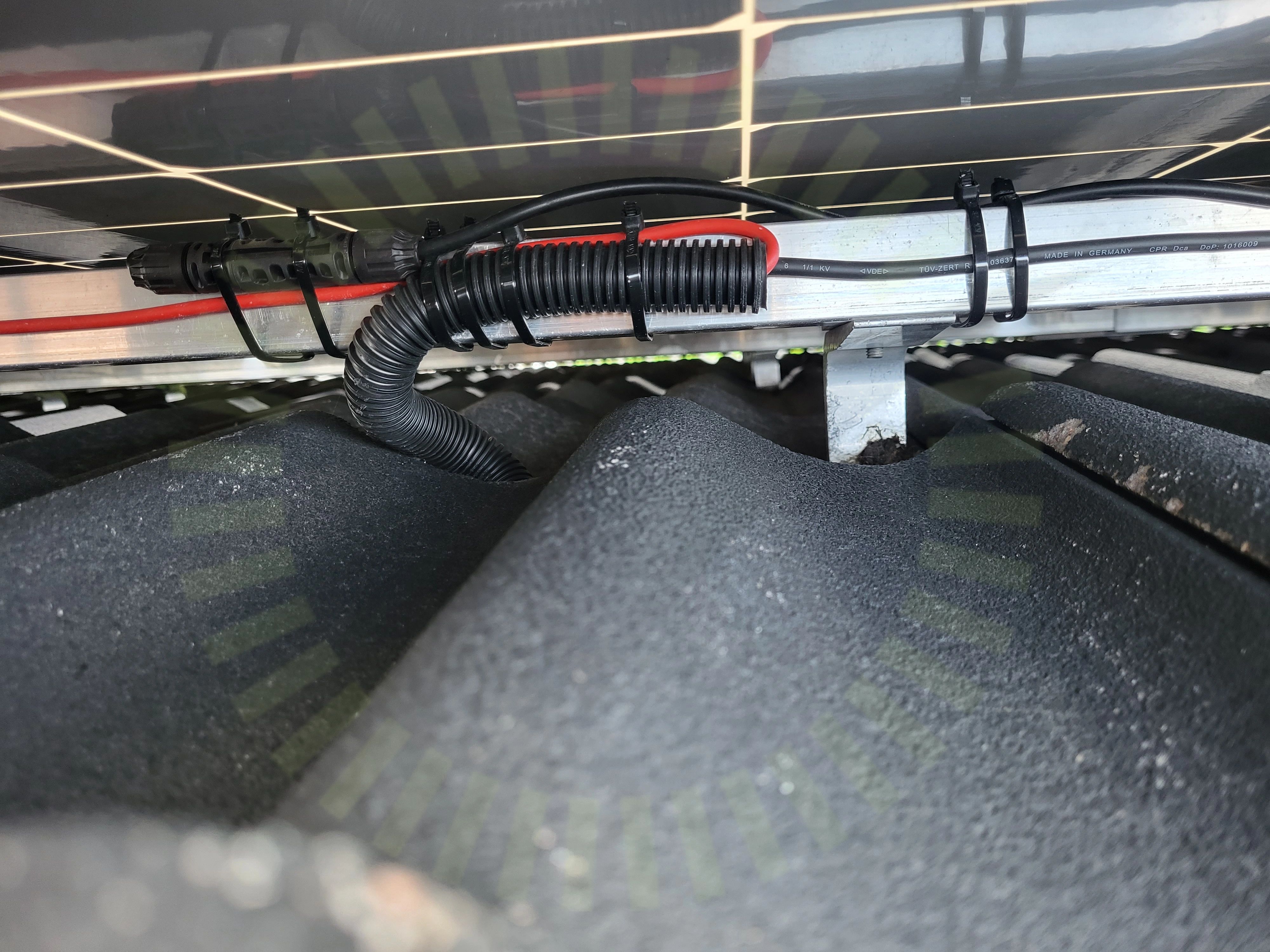

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

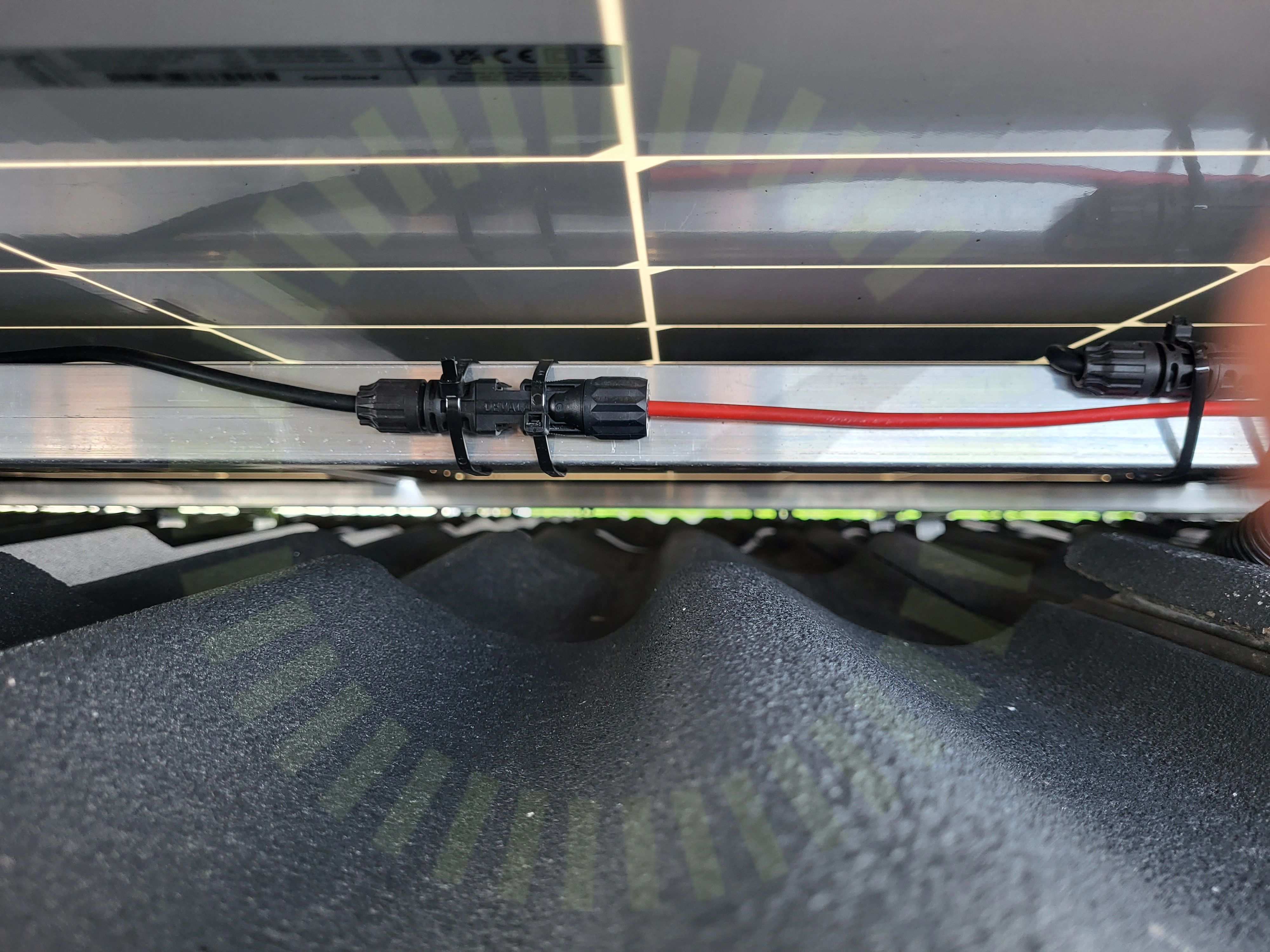

2.4 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

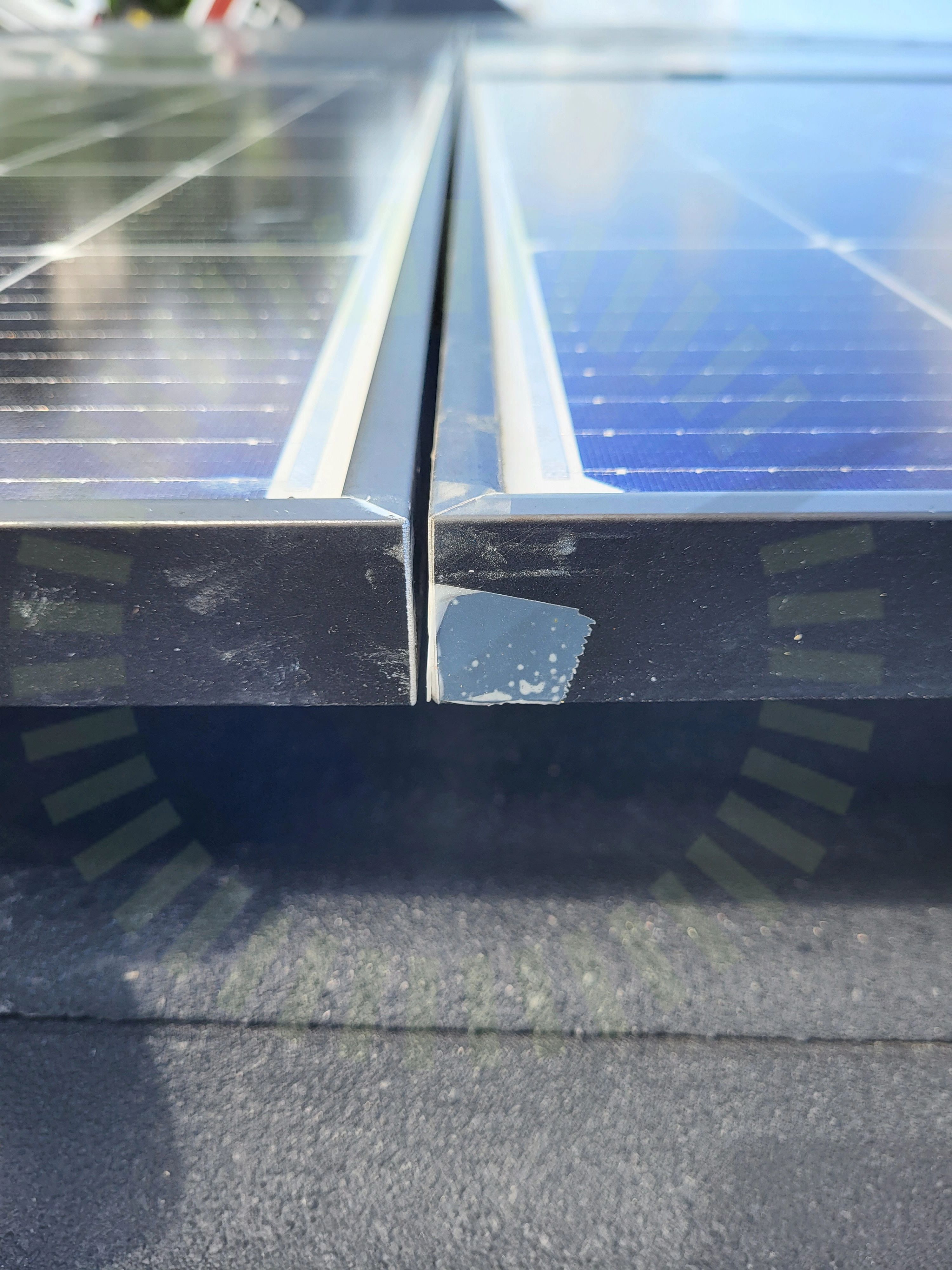

2.5 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

Godkända kontrollpunkter

11/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: SingleRail: Single/CrossHook 3S

Anmärkningar

3/23

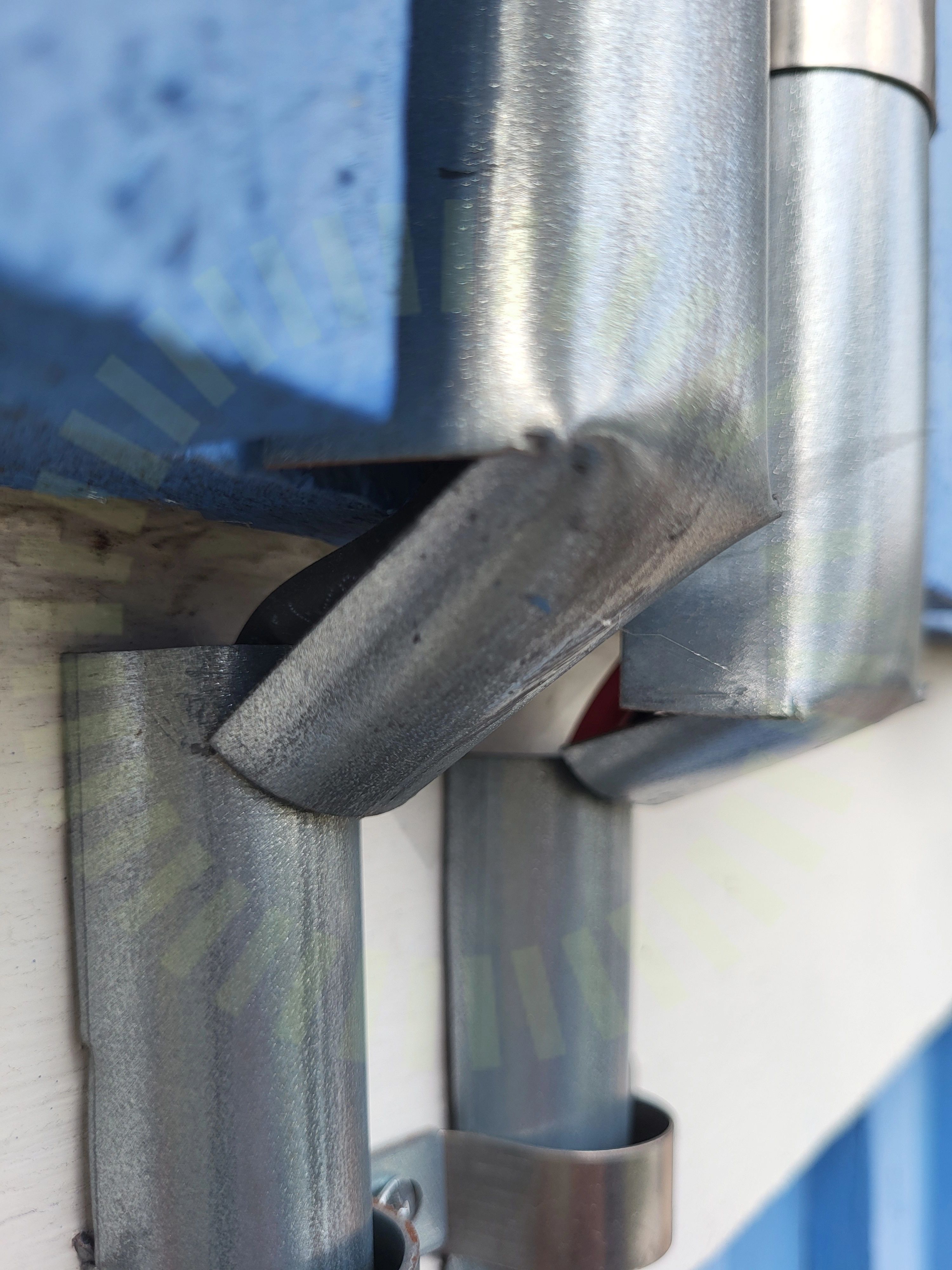

3.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

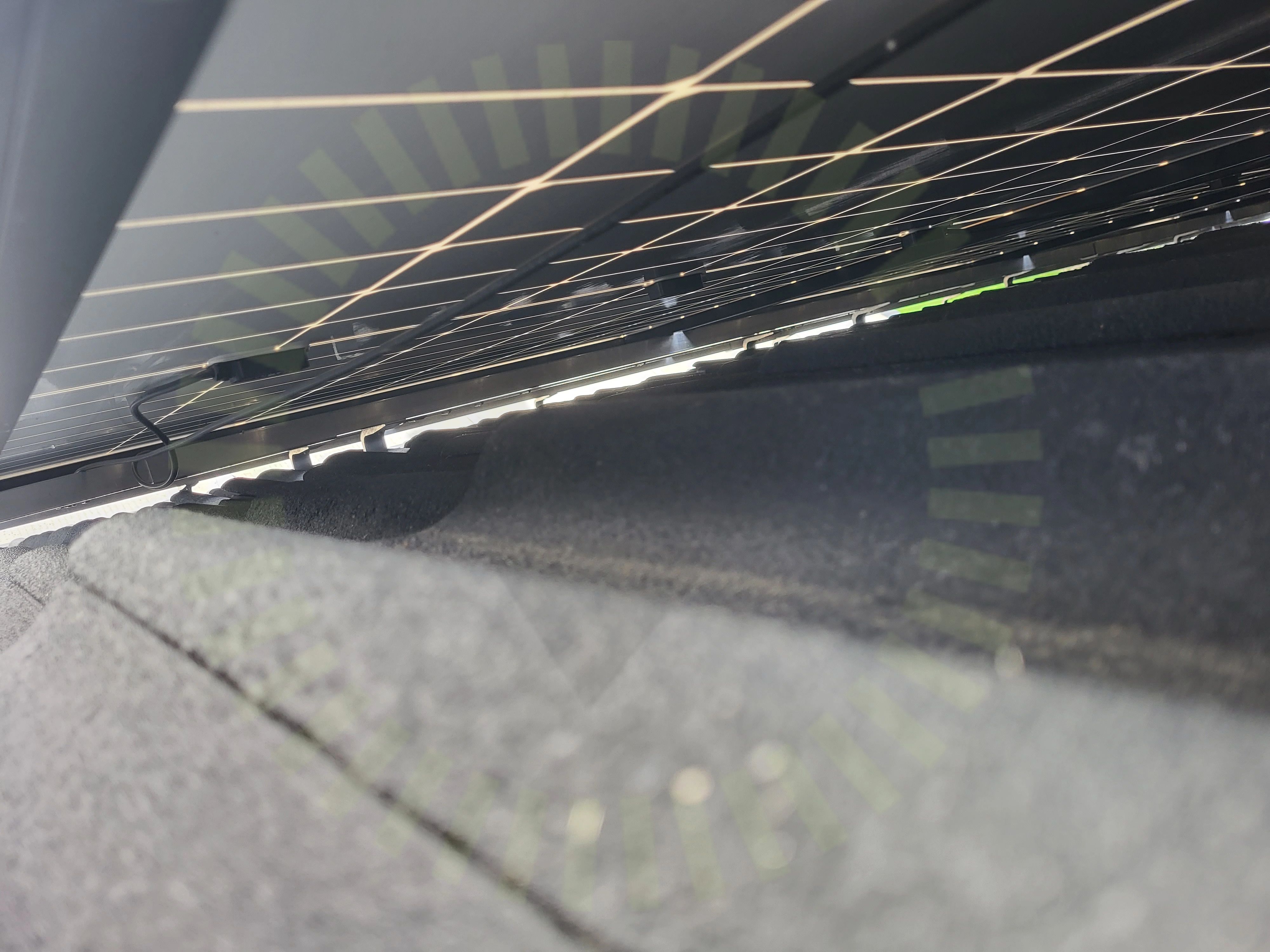

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

3.3 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

Godkända kontrollpunkter

16/23

Främmande material

Föremål mellan skena och panelram

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

4/23

Infästningar

Skruvar korrekt

Takstolsinfästning

Tvådelad takkrok

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

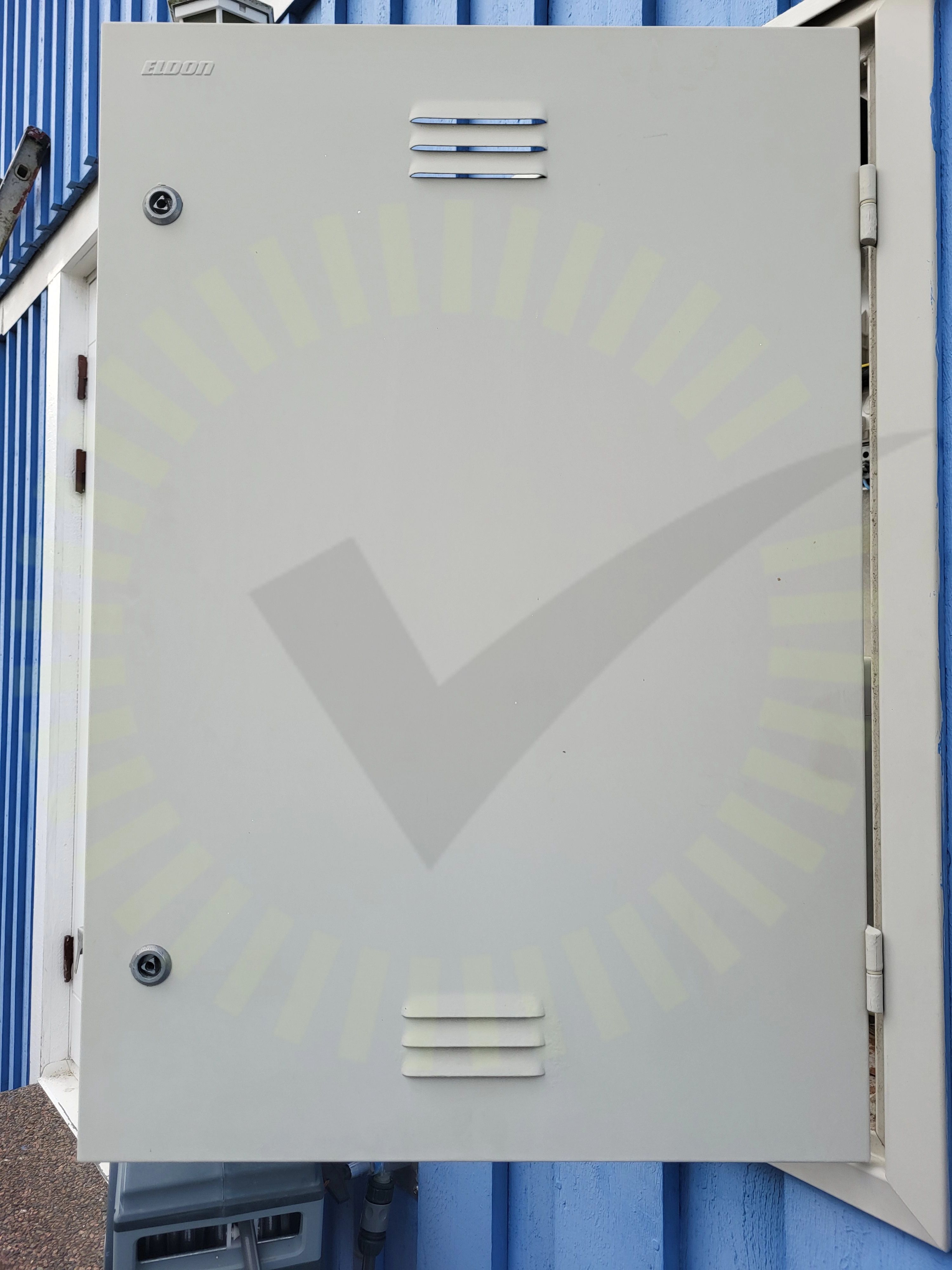

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

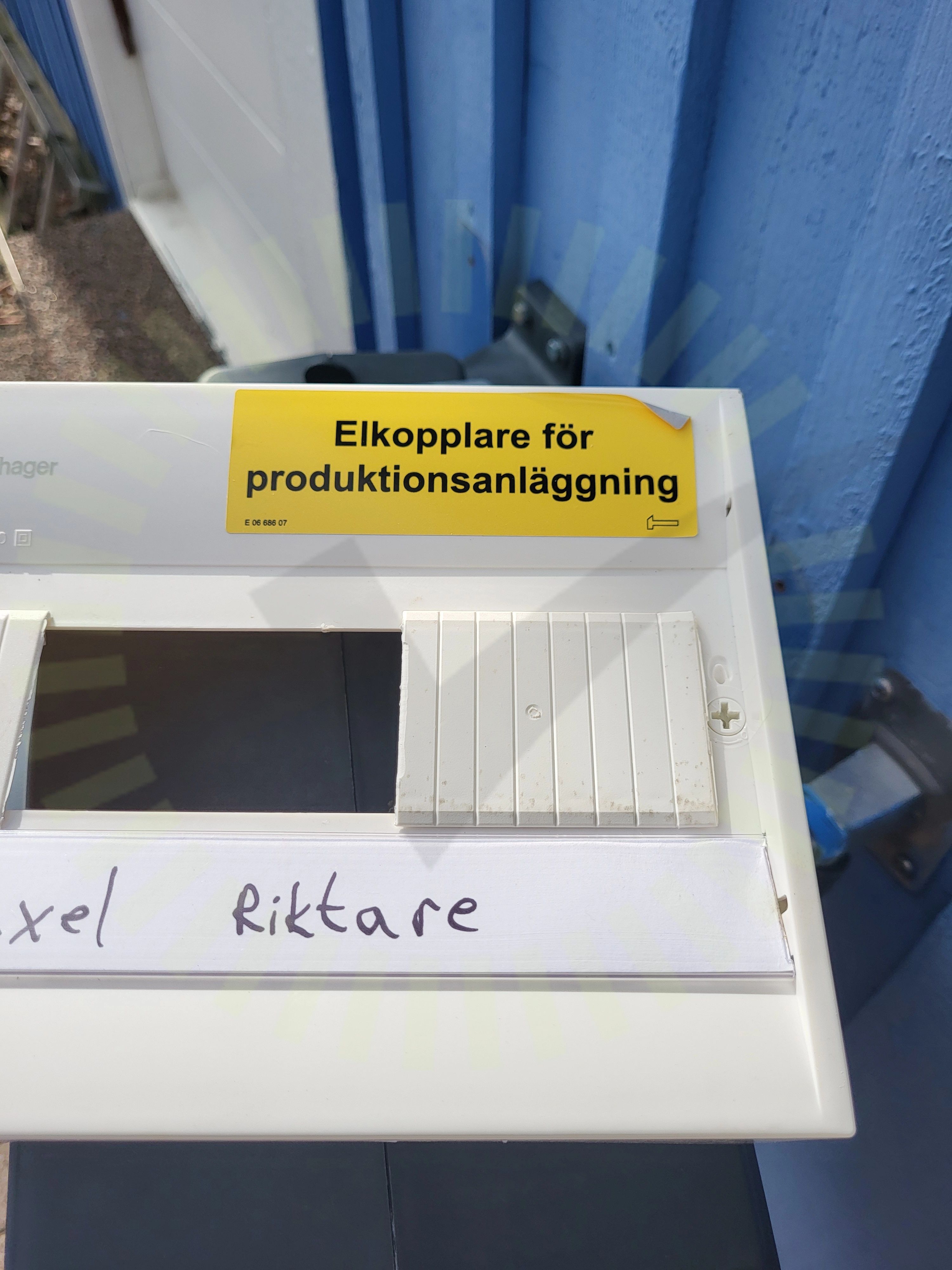

5.2 Tillförlitligt fäst

Inte godkänd

Vald märkning kommer inte sitta kvar under anläggningens förväntade livslängd.

Godkända kontrollpunkter

3/5

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/34

6.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse på växelriktaren är från olika tillverkare.

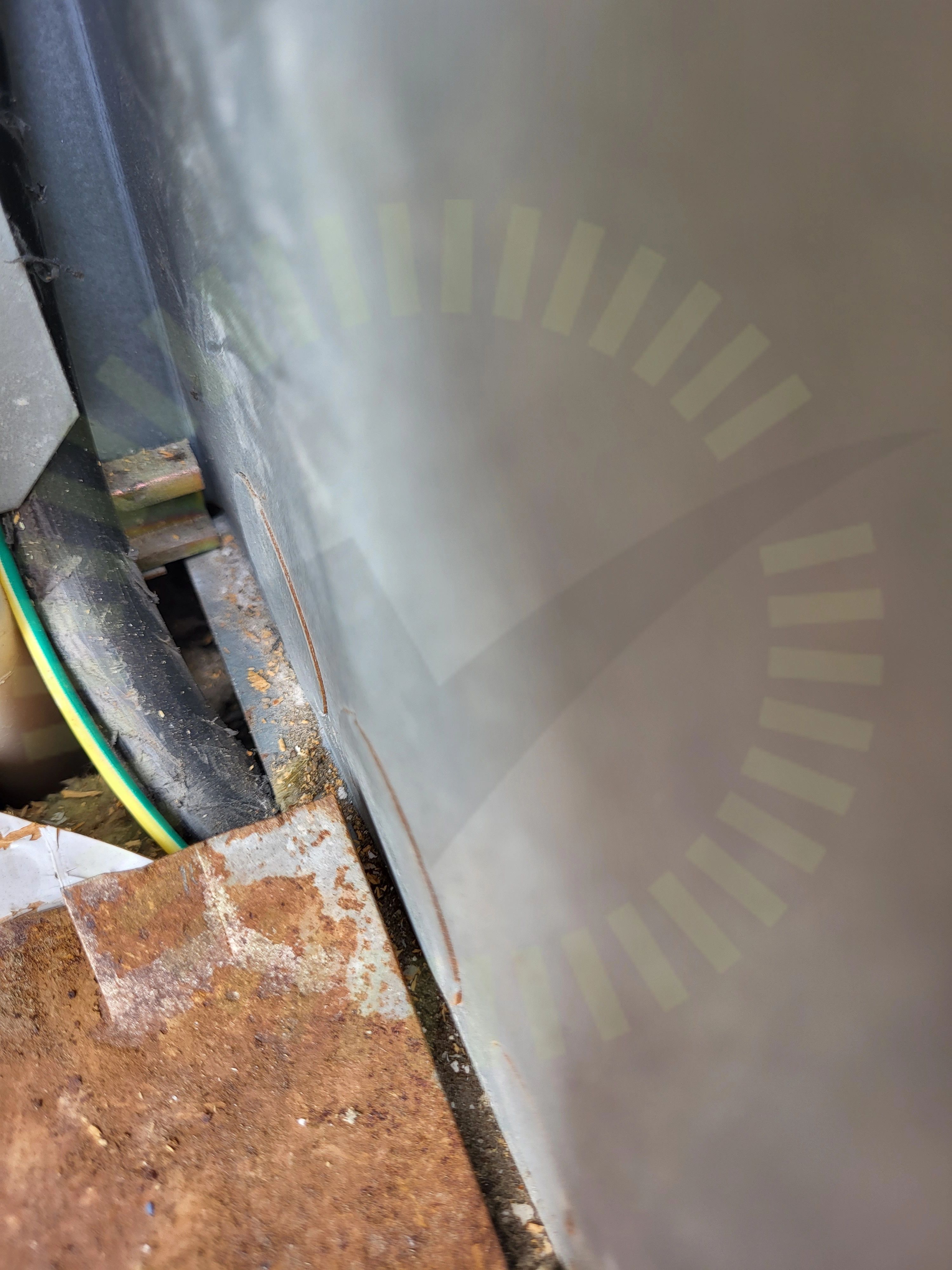

6.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

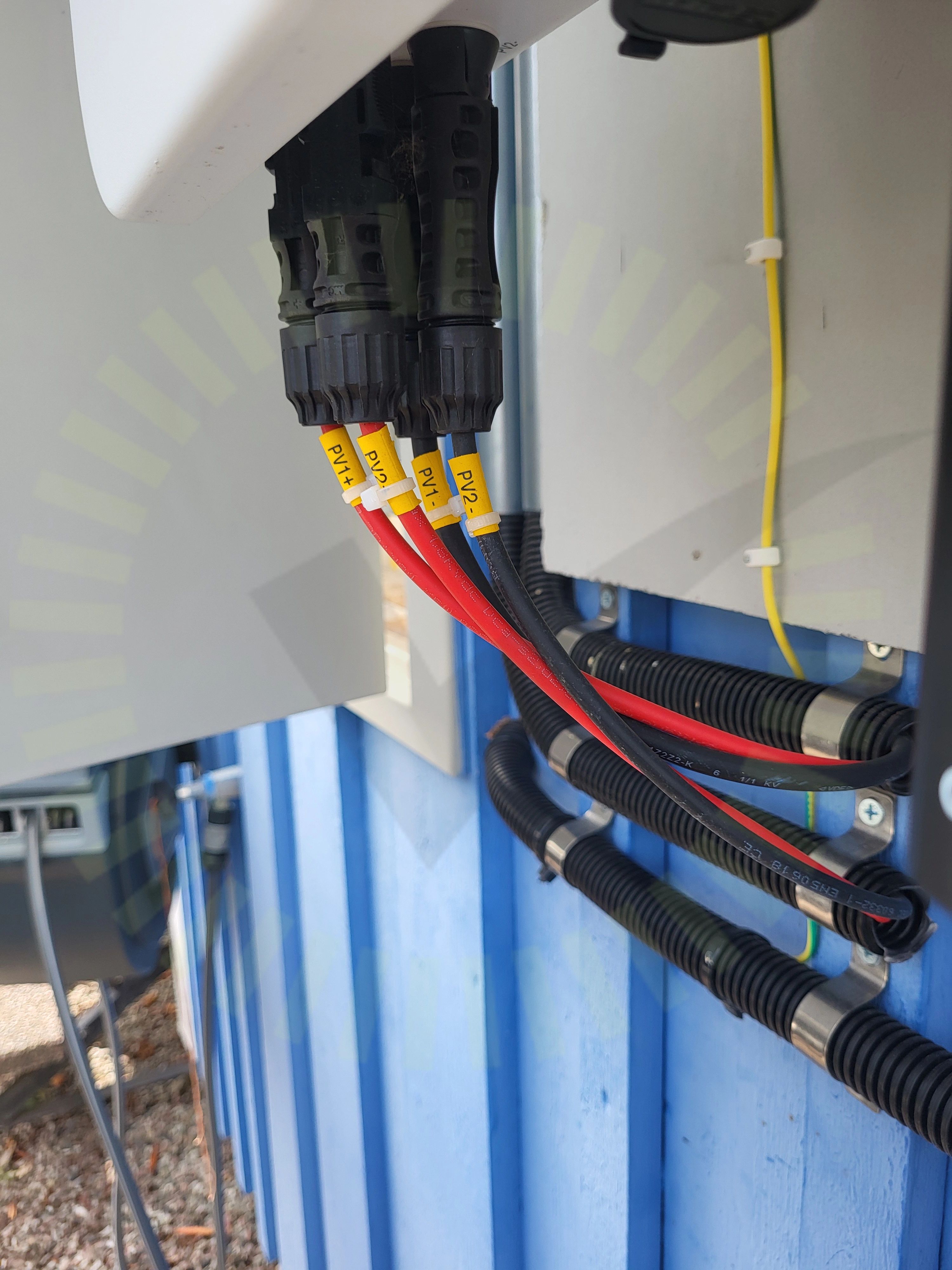

6.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

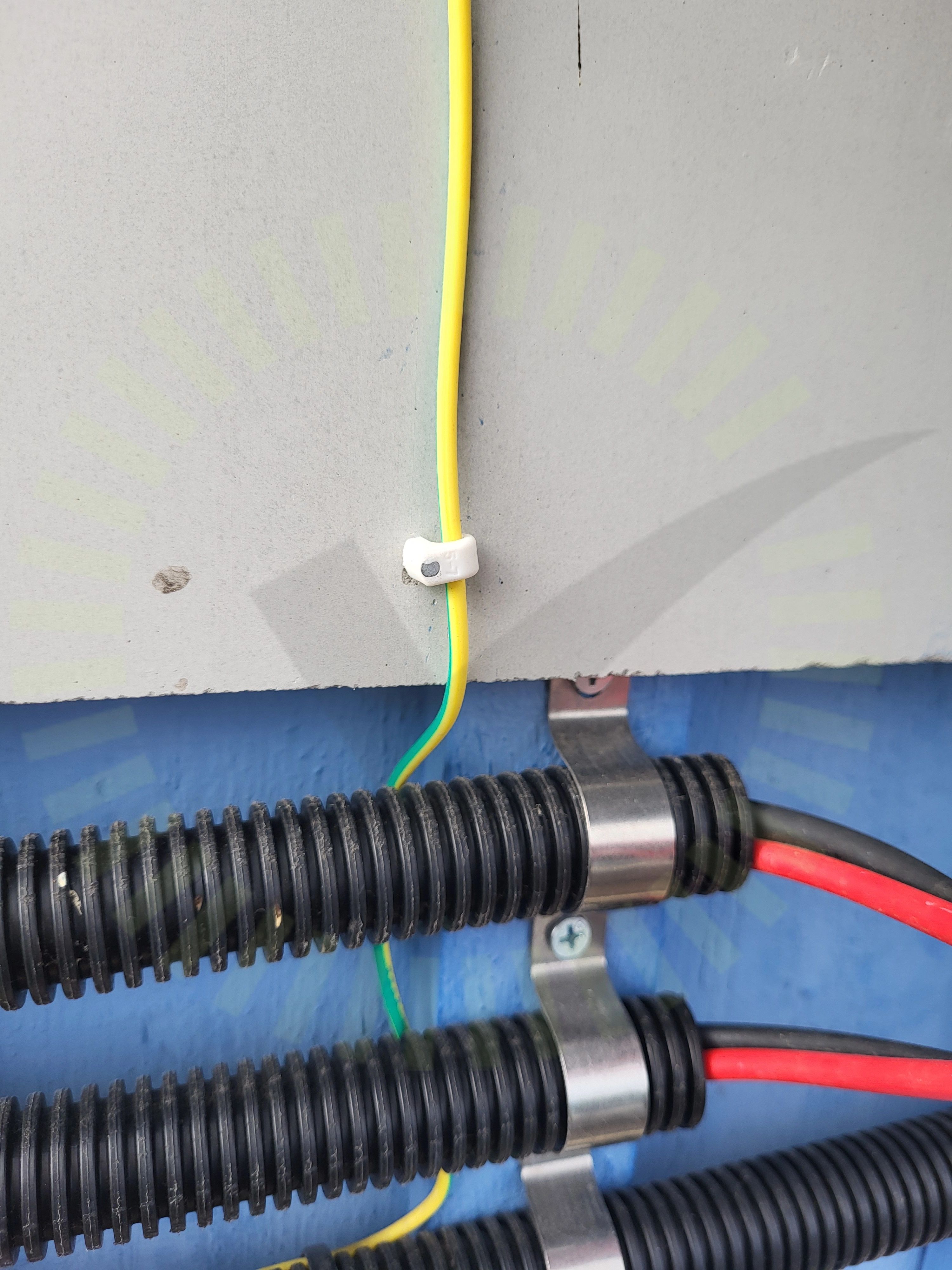

6.4 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

28/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Säkringsdimension

Tillgänglighet

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/34

DC Max Ström

Strängdesign
