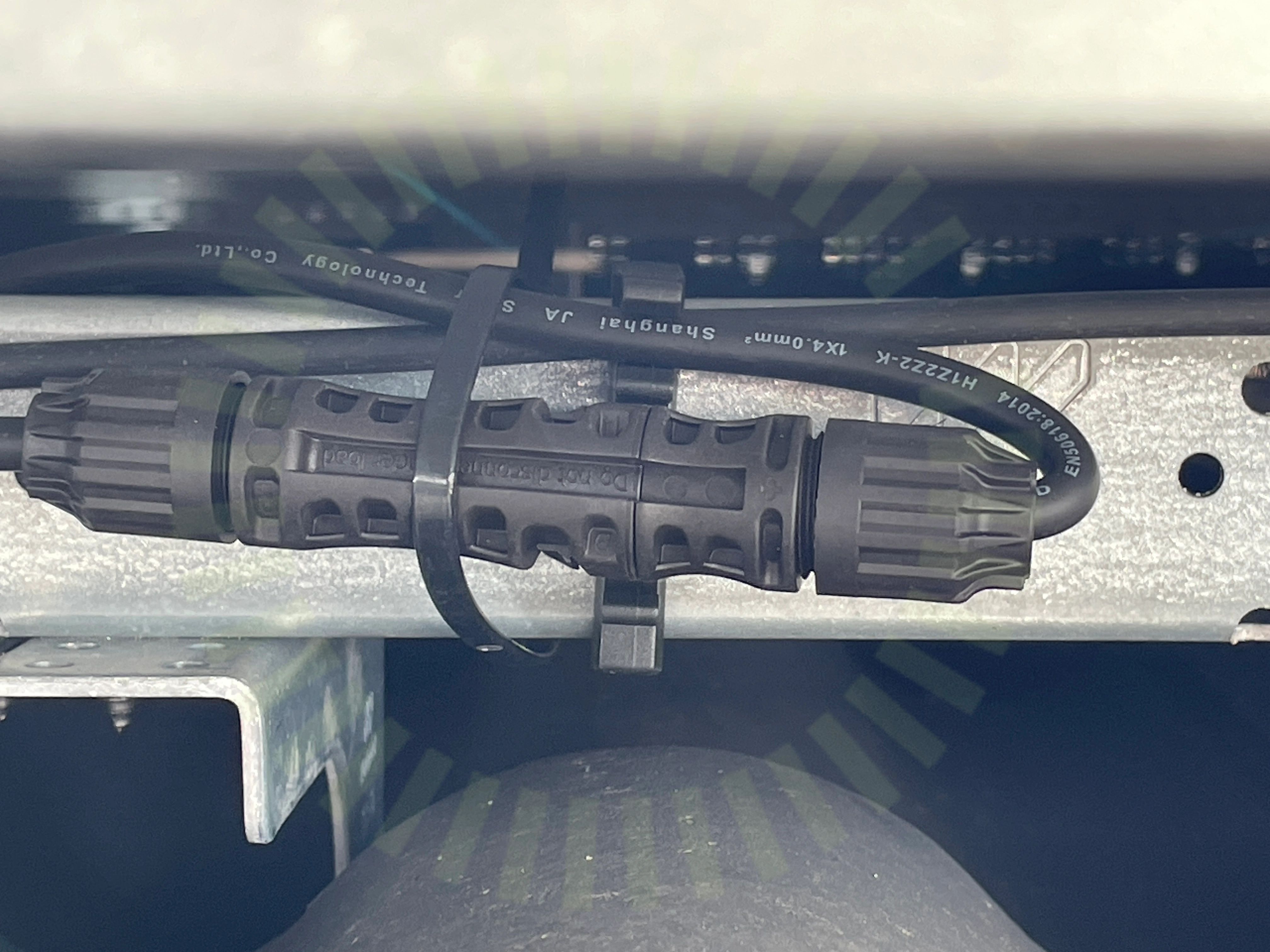

3.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie och buntband får ej förläggas över kontaktkropp på Stäublis kontaktdon.
JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 10
Besiktningsrapport
9.6
Installation genom
Täta tak Energi
Datum
8 april 2024
Ort
ALVESTA, Kronobergs län
90% godkända10% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 xxx/MR
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGoodWe: GW5-10kW ET PLUS+ Series
TillbehörGoodWe: GM series
Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Smartmätare
Godkända kontrollpunkter
2/4KommunikationskabelSmartmätare matning
Ej tillgängligt vid besiktning
2/4CT KlämmorPlacering av klämmor
Tak 1, JA Solar: JAM54S30 xxx/MR
Anmärkningar
2/15
3.2 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5
Godkända kontrollpunkter
13/15Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslåda böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/22

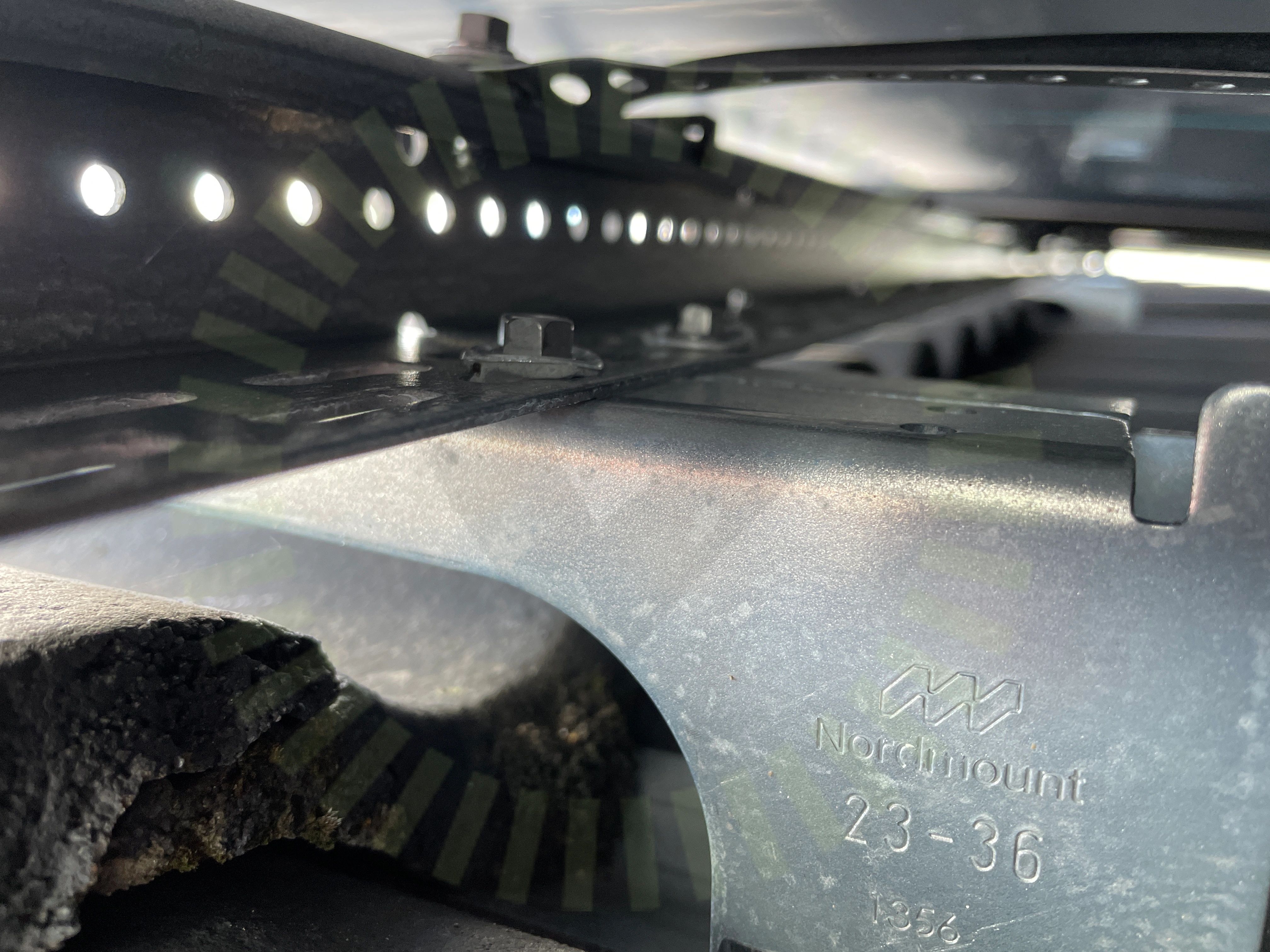

4.1 Skenornas infästning
Inte godkändSkruvar ej monterade diagonalt.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

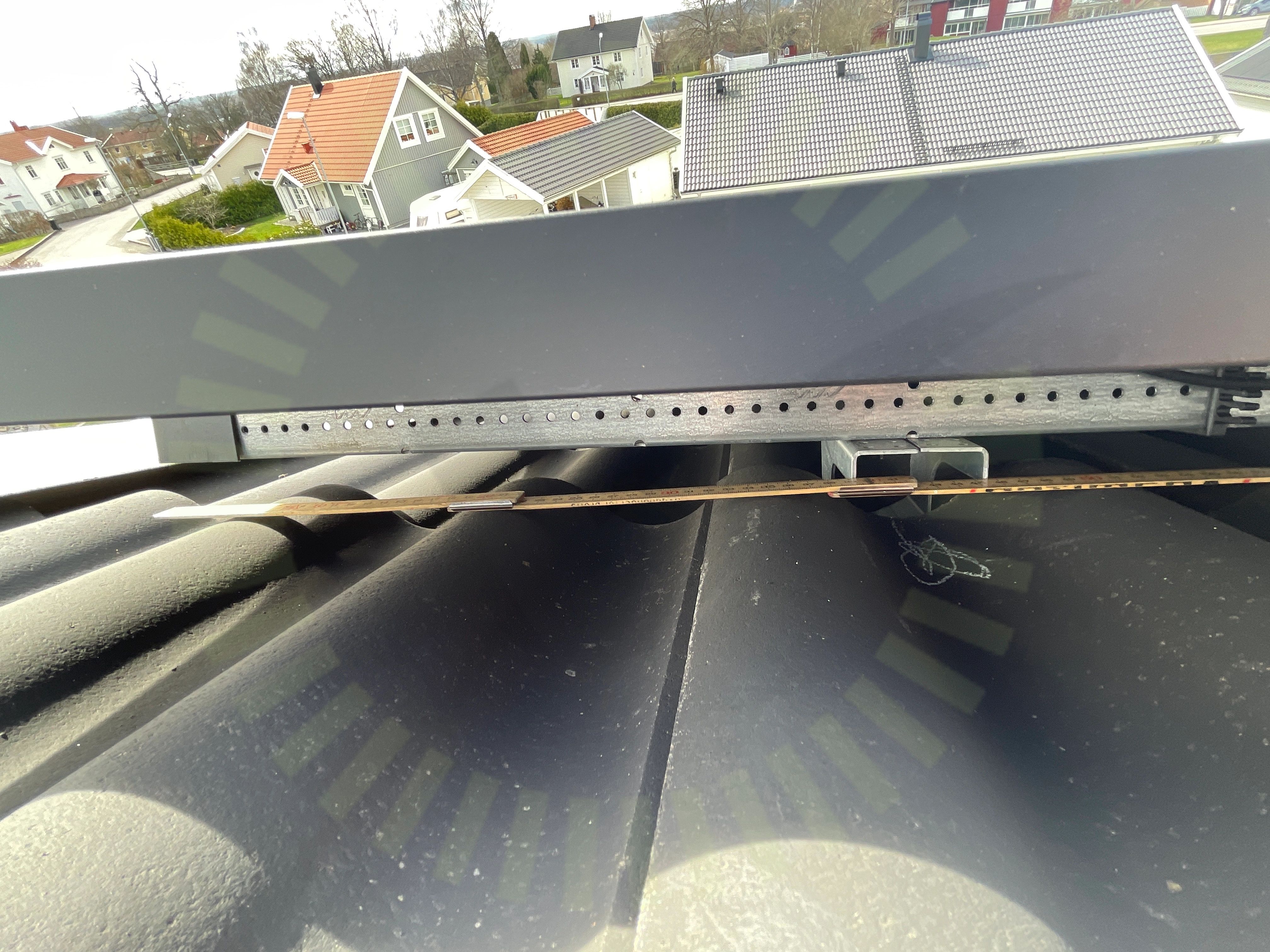

4.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer. Uppmätt 39 cm
Snö- och vindlastberäkning

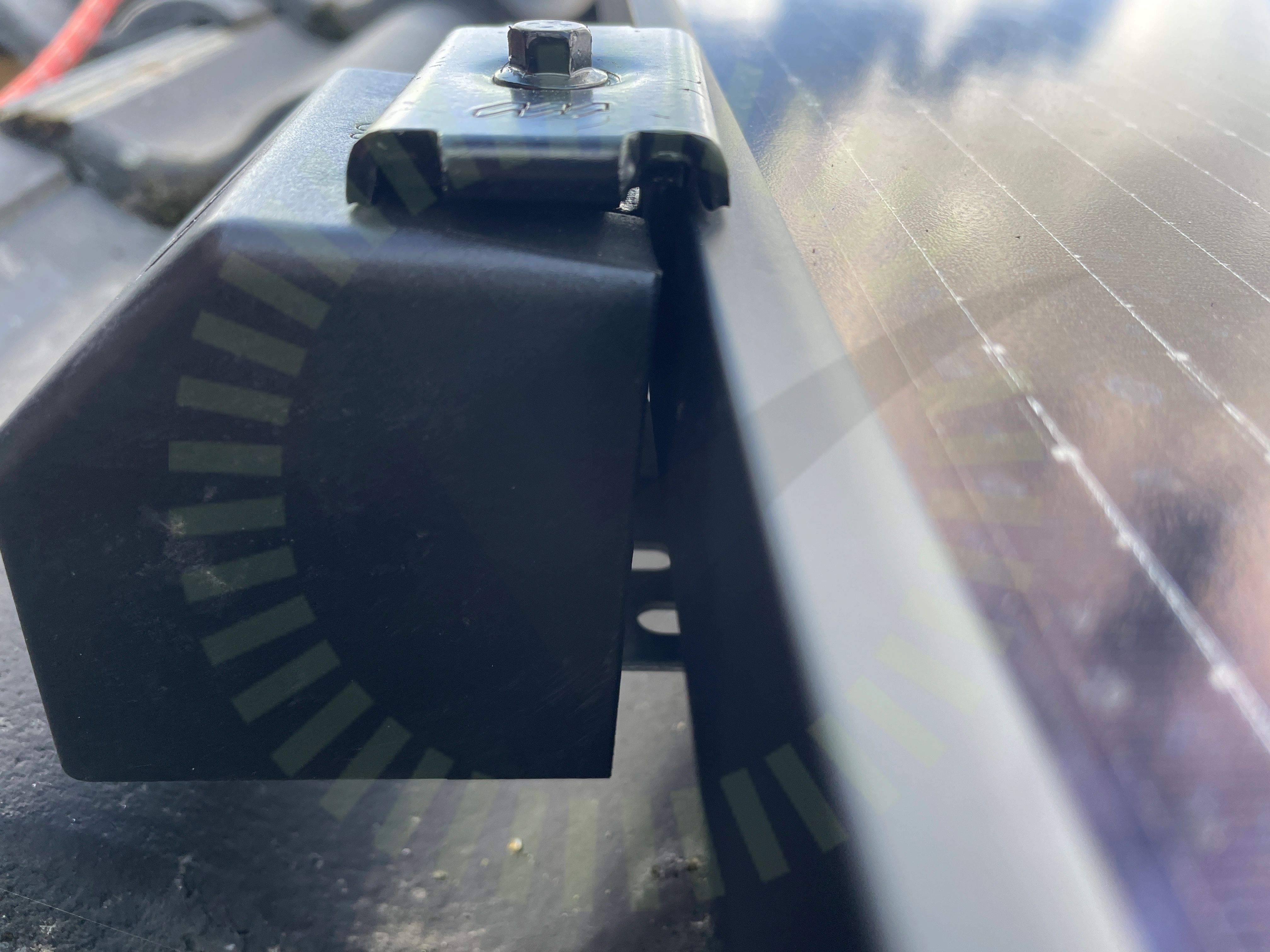

4.3 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7
Godkända kontrollpunkter
19/22Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
4/38

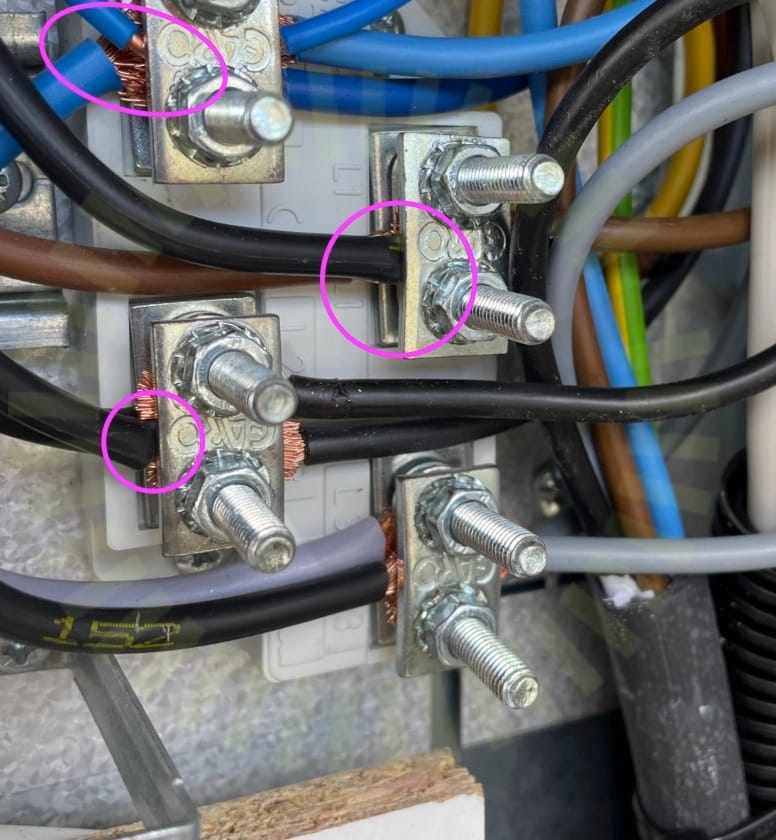

6.1 Anslutning av ledare
Inte godkändEnkelledare sitter i samma plint som flerledare, samt isolering klämd i plint.
SS 436 40 00 (134.1.4)

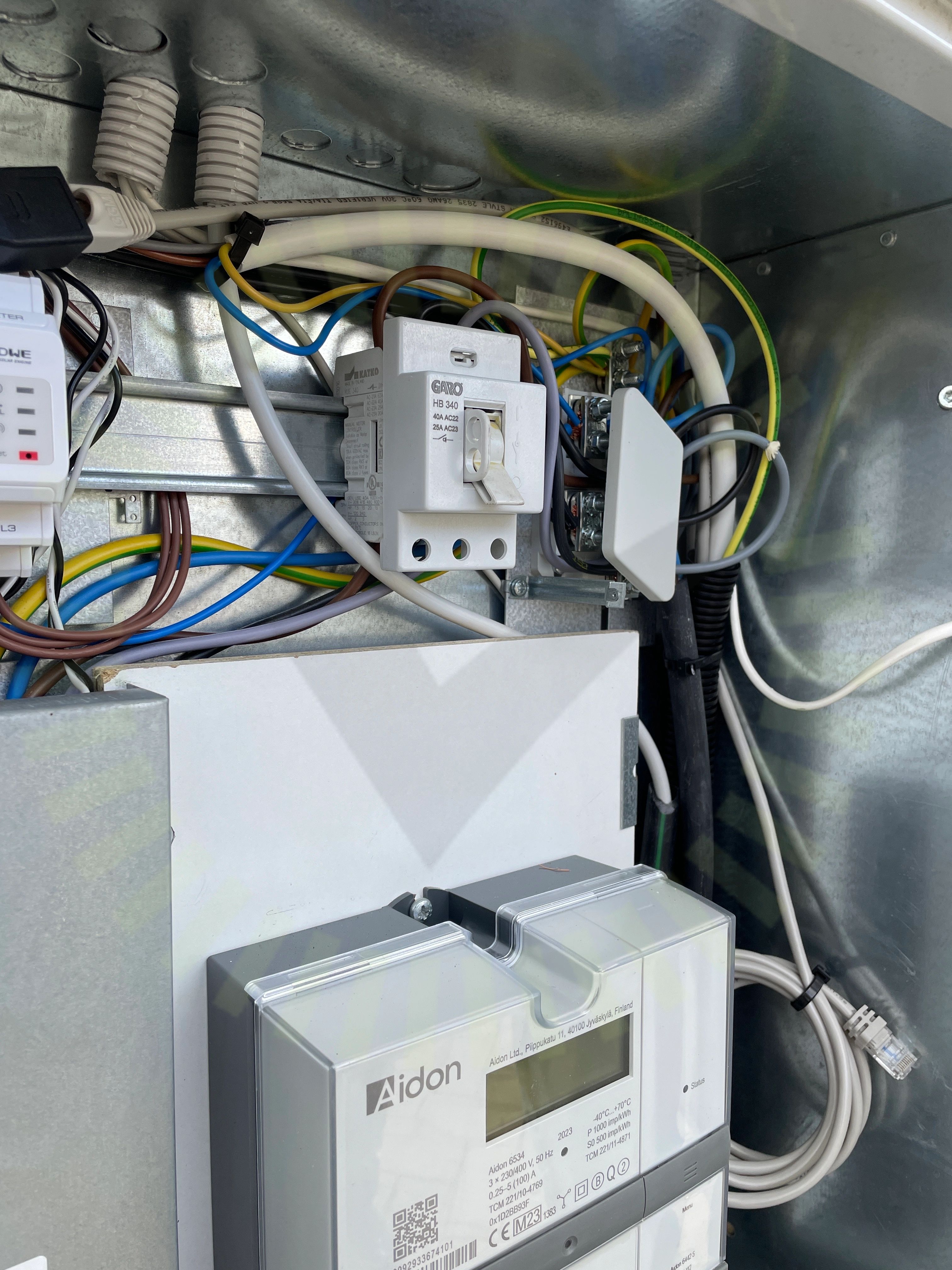

6.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)

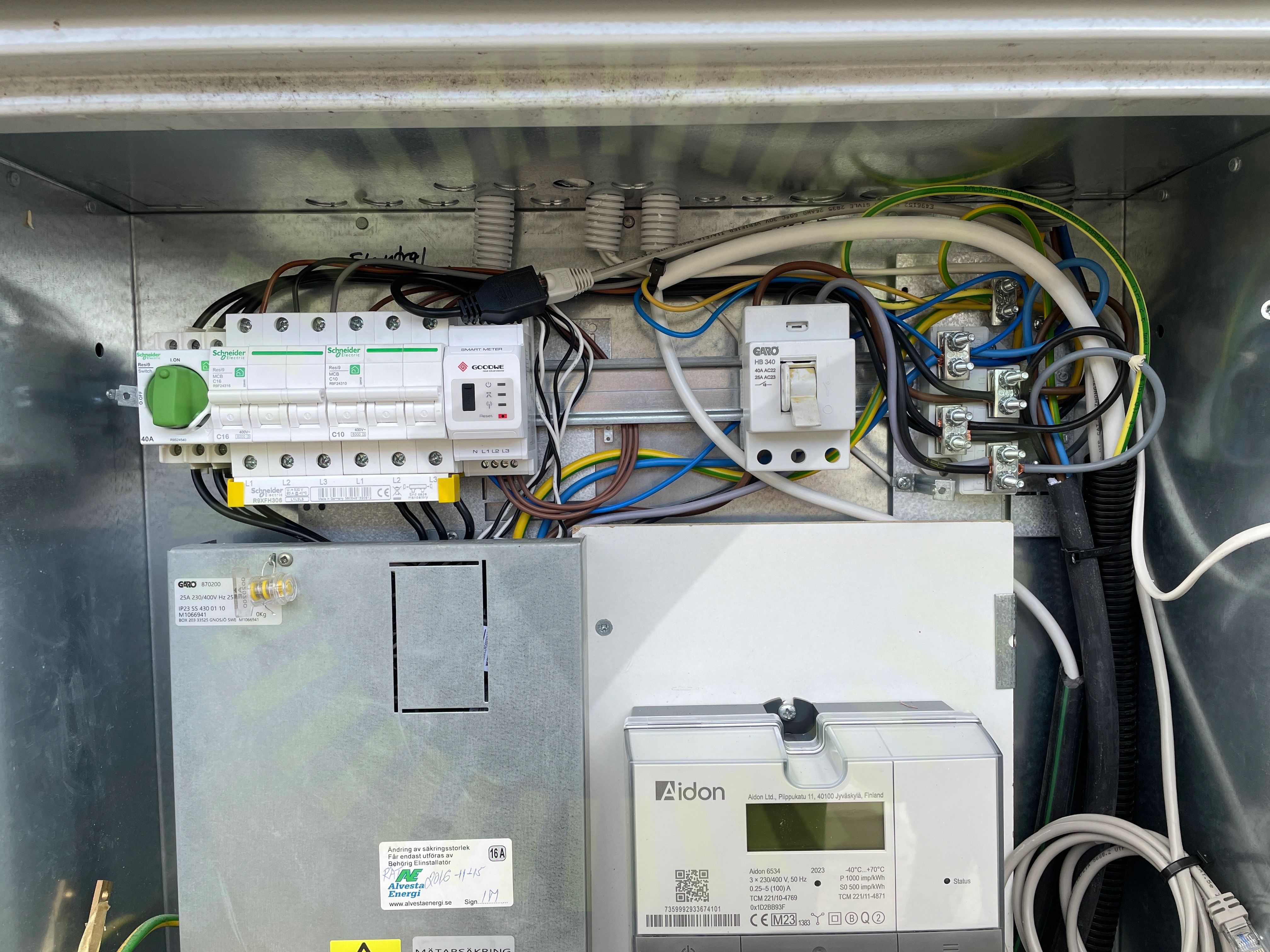

6.3 Fasskena
Inte godkändFasskena använd i fasadmätarskåp där kondensrisk föreligger.
SS 436 40 00 (522.3.1)

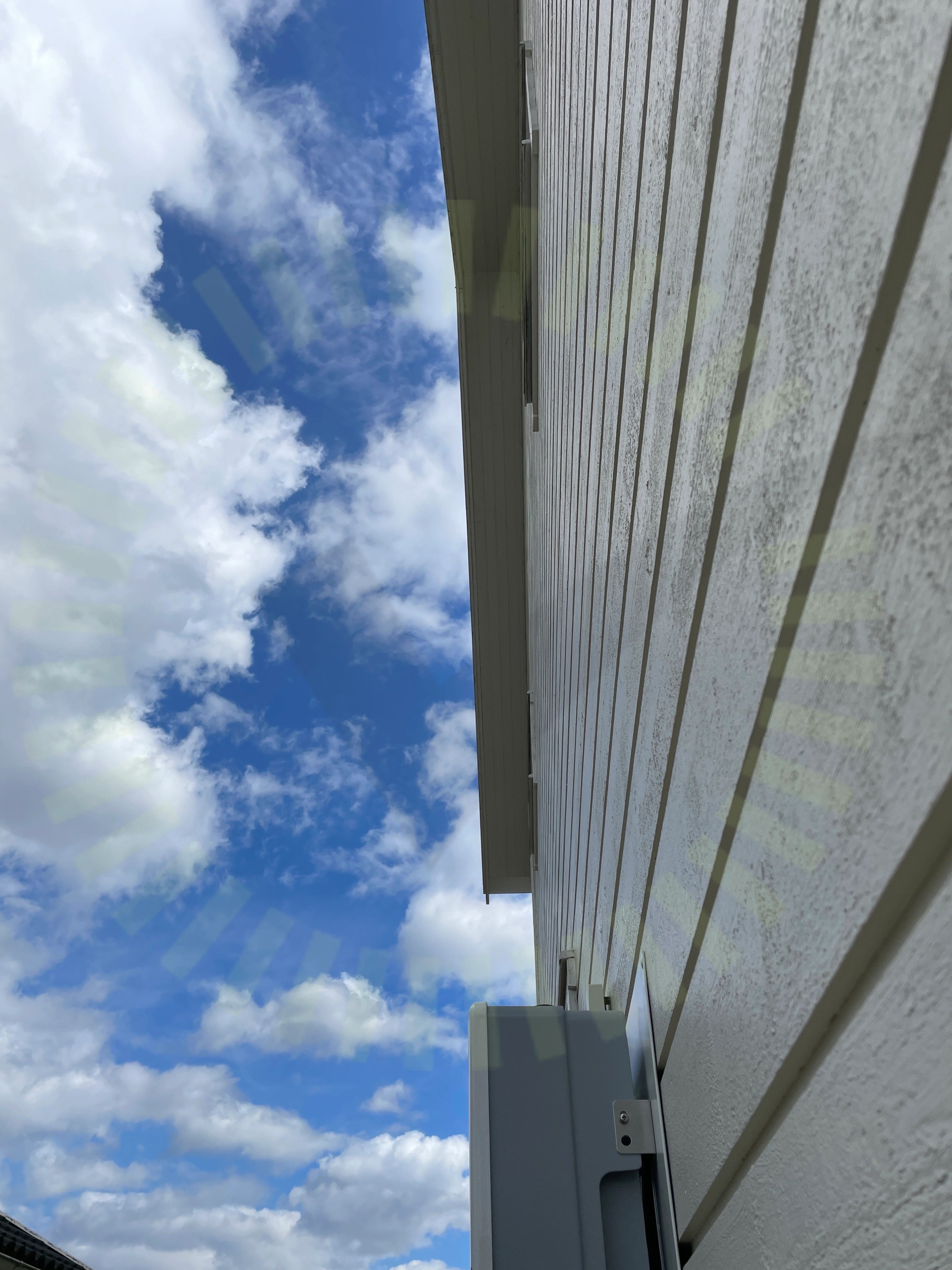

6.4 Väderskydd
Inte godkändVäxelriktaren är inte väderskyddad.
User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 24
Godkända kontrollpunkter
34/38AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
