Besiktningsrapport
9.3
Installation genom
Svea Solar
Datum
13 april 2023
Ort
Ytterby, Västra Götalands län
Kopplingslåda
Skenornas infästning
Kabeluppfästning
Takgenomföring
91% godkända
9% ej godkända
Om installationen
Paneler
Risen: RSM40-8 385-405W
Montagesystem
ESDEC Lutande Panntak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/2
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC sträng visar 14V. Inga optimerare är monterade. Spänningen stämmer inte med antal paneler i serie.
1.2 Strängschema
Inte godkänd
Paneler i olika lutningar är kopplade i serie.
Batteri
Godkända kontrollpunkter
13/13
Tak 1, ESDEC Lutande Panntak
Anmärkningar
3/27

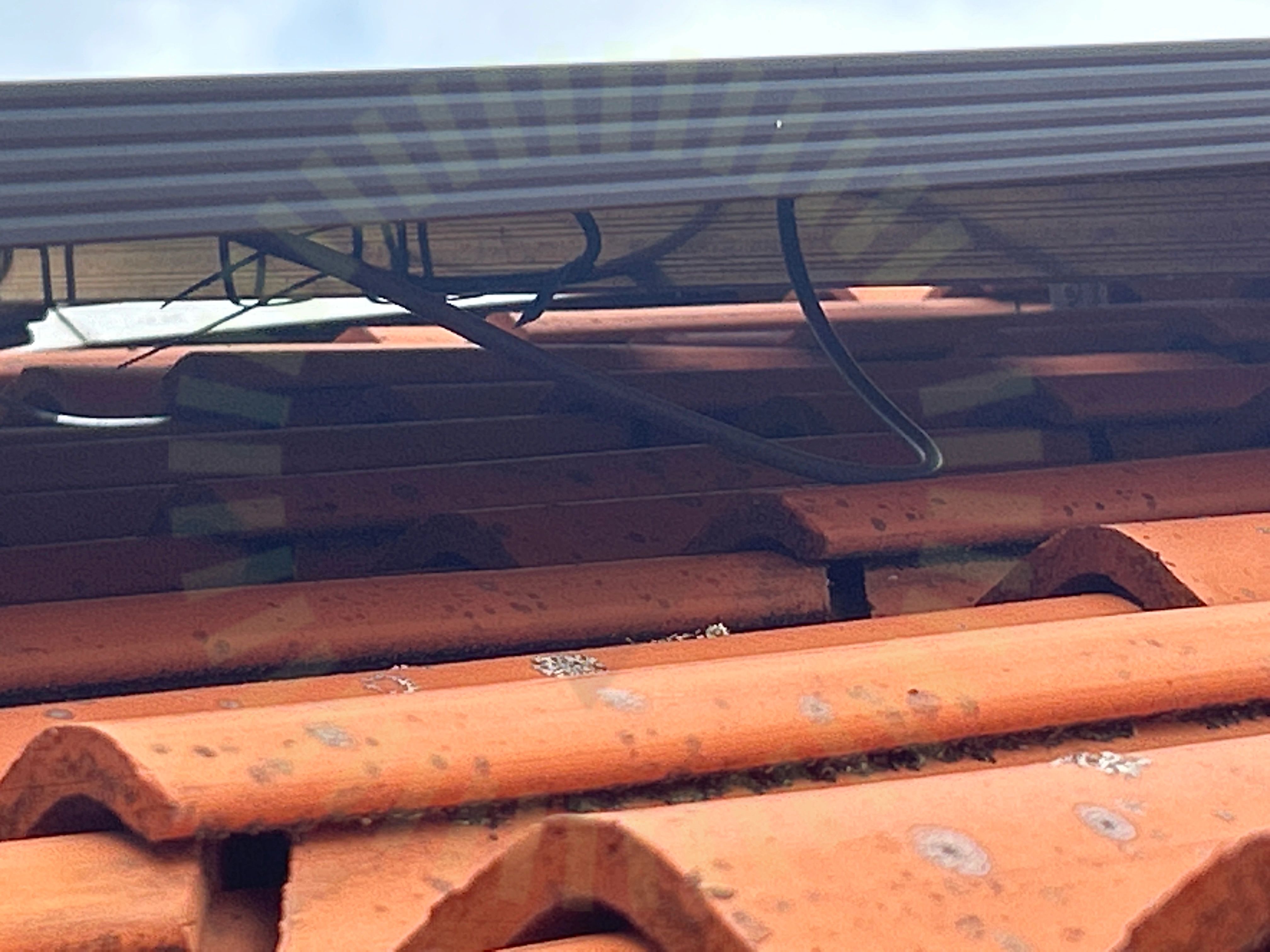

3.1 Kabeluppfästning
Inte godkänd
Kablar är monterade så att det finns risk att kablaget skadas över tid.

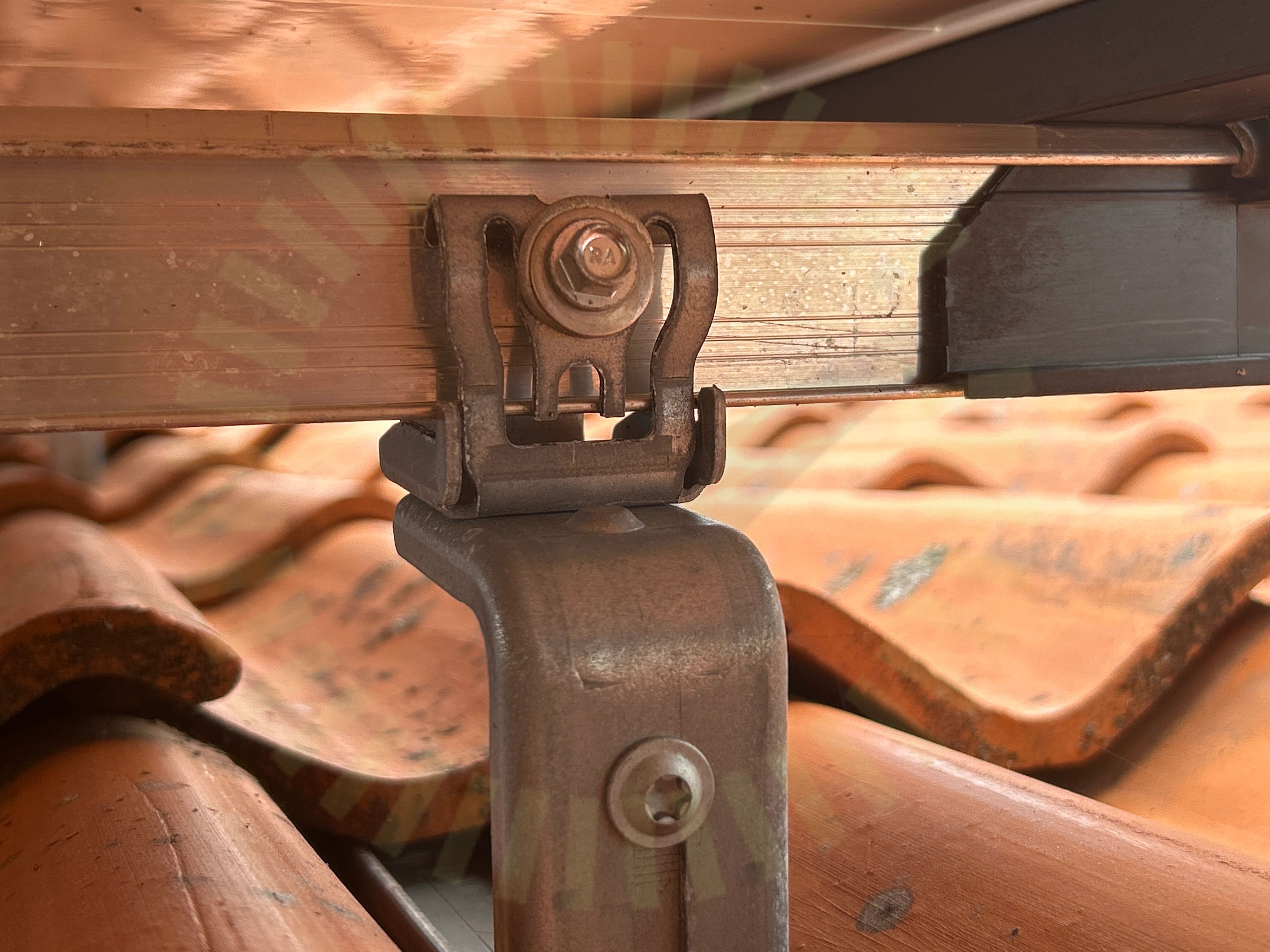

3.2 Skenornas infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt. Gafflar måste ligga i skenan även om den är skruvad.

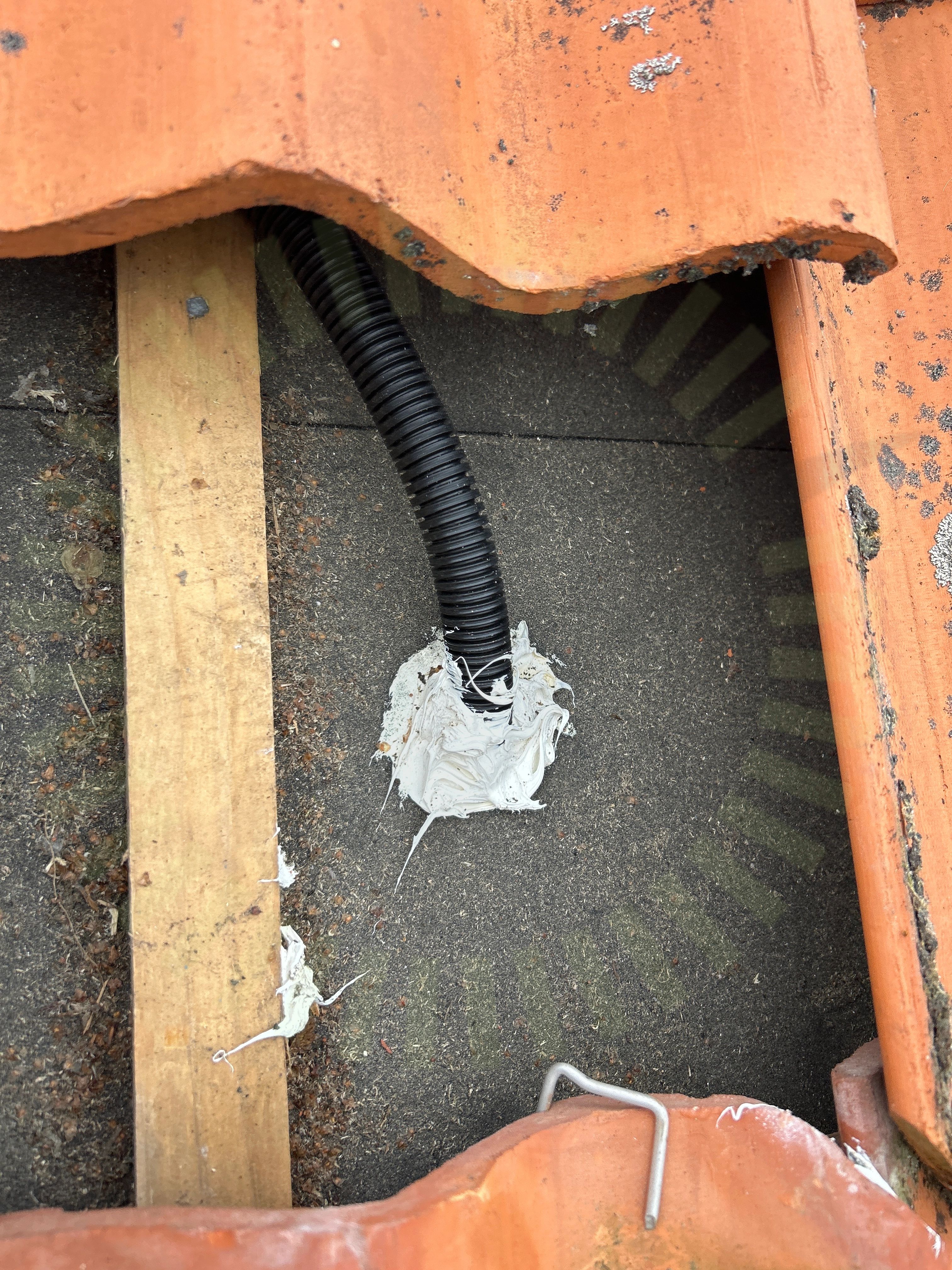

3.3 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utfört.
Godkända kontrollpunkter
24/27
Tak 1, Risen: RSM40-8 385-405W
Anmärkningar
3/18
4.1 Klämmornas storlek
Inte godkänd
Montagesystemets fästen är för små för att användas med den valda panelen. Underlag att den använda storleken är godkänt från tillverkaren saknas.
4.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använda klämmzoner saknas.
4.3 Kopplingslåda
Inte godkänd
Kablage spända från panel till skena.
Godkända kontrollpunkter
15/18
Varselmärkning
Anmärkningar
1/4
5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
