Besiktningsrapport

8.0

Installation genom

Voltify

Datum

9 januari 2023

Ort

Munka-ljungby, Skåne län

Dragavlastade

Takkrokens orientering

Ändfästen

+ 6

84% godkända16% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

MontagesystemESDEC Lutande tegeltak

VäxelriktareMOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

Installerad av Voltify som har ett lågt snittbetyg på 7.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Varselmärkning

Anmärkningar

1/4

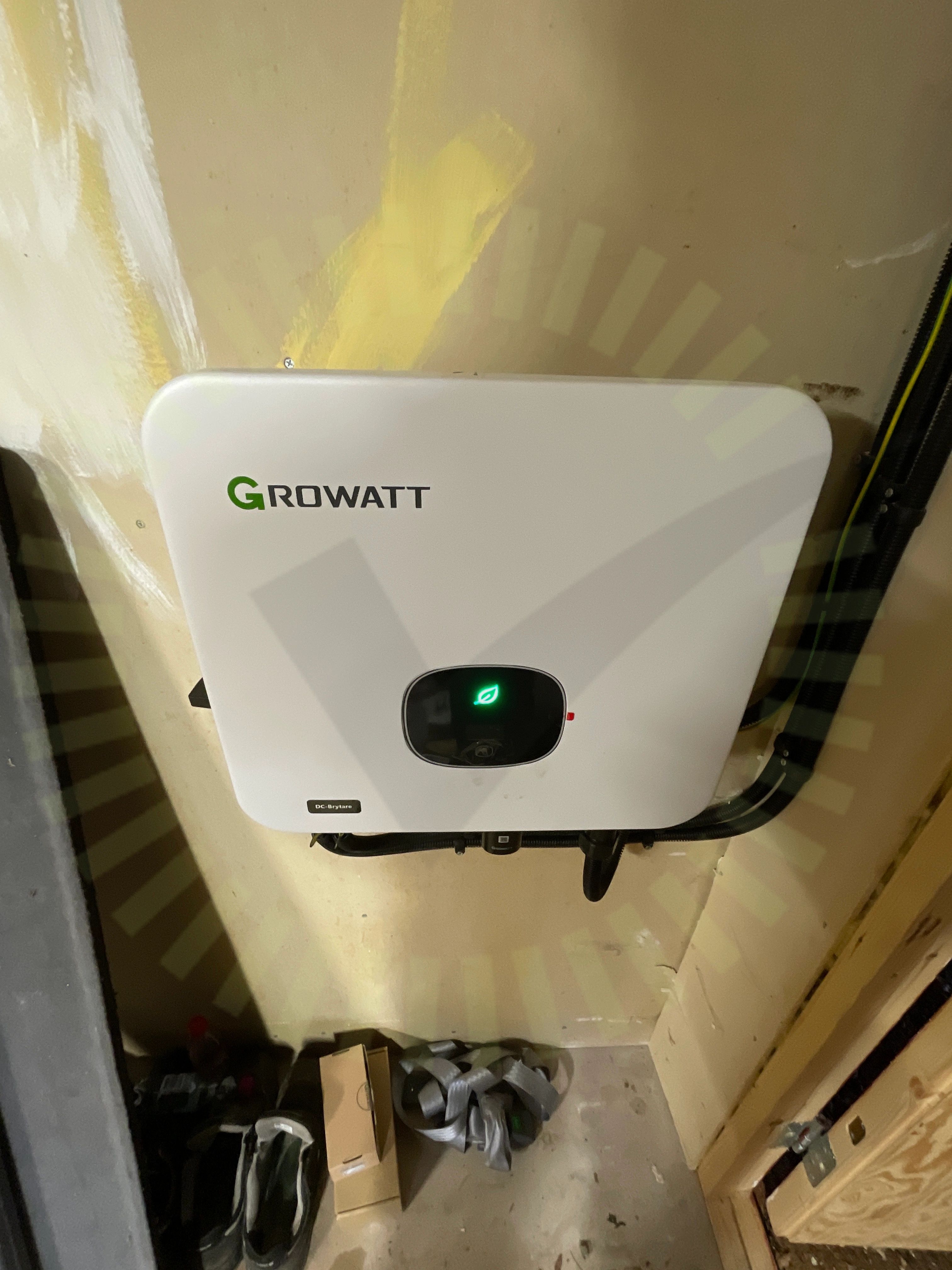

2.1 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Villa, ESDEC Lutande tegeltak

Anmärkningar

8/26

3.1 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 700mm lodrätt skenor, 600mm vågrätt skenor

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

3.2 Förstärkningsskruv

Inte godkänd

Saknar förstärkningsskruv på första fästet

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 18

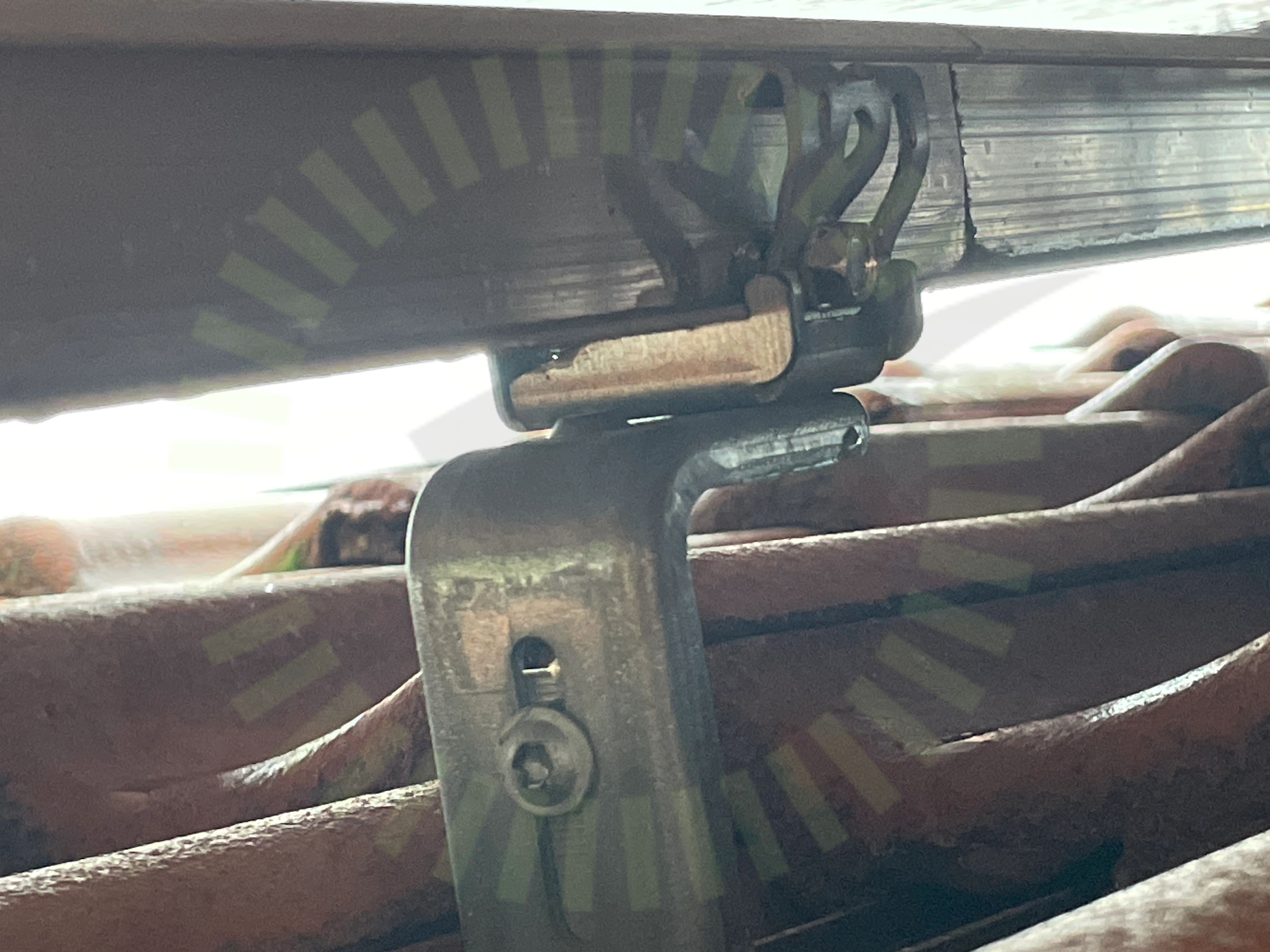

3.3 Infästning skena

Inte godkänd

Skruv trycker på infästningarnas gafflar

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

3.4 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

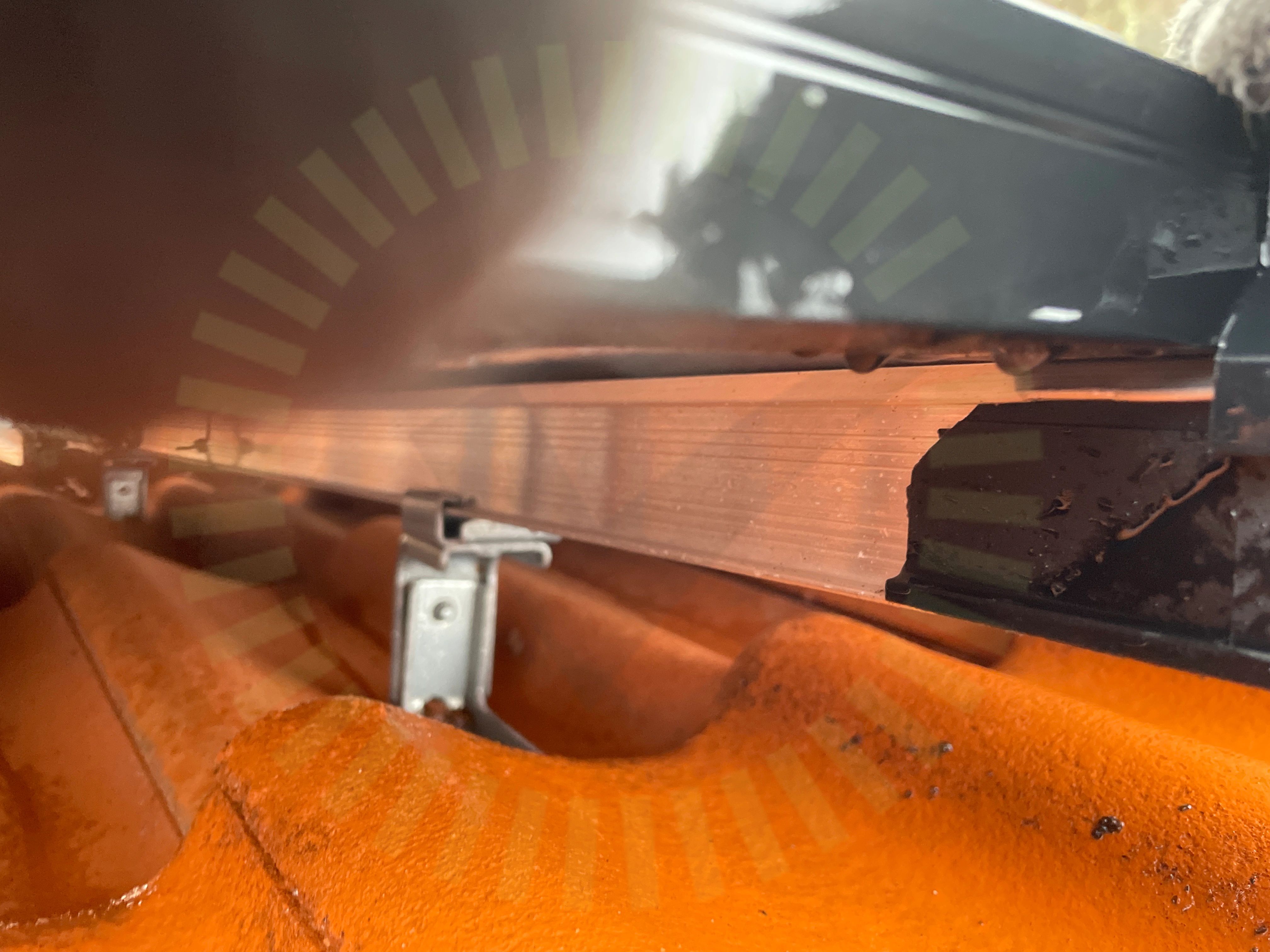

3.6 Takkrok spända

Rekommendation

Takkroken ej ordentligt spänd

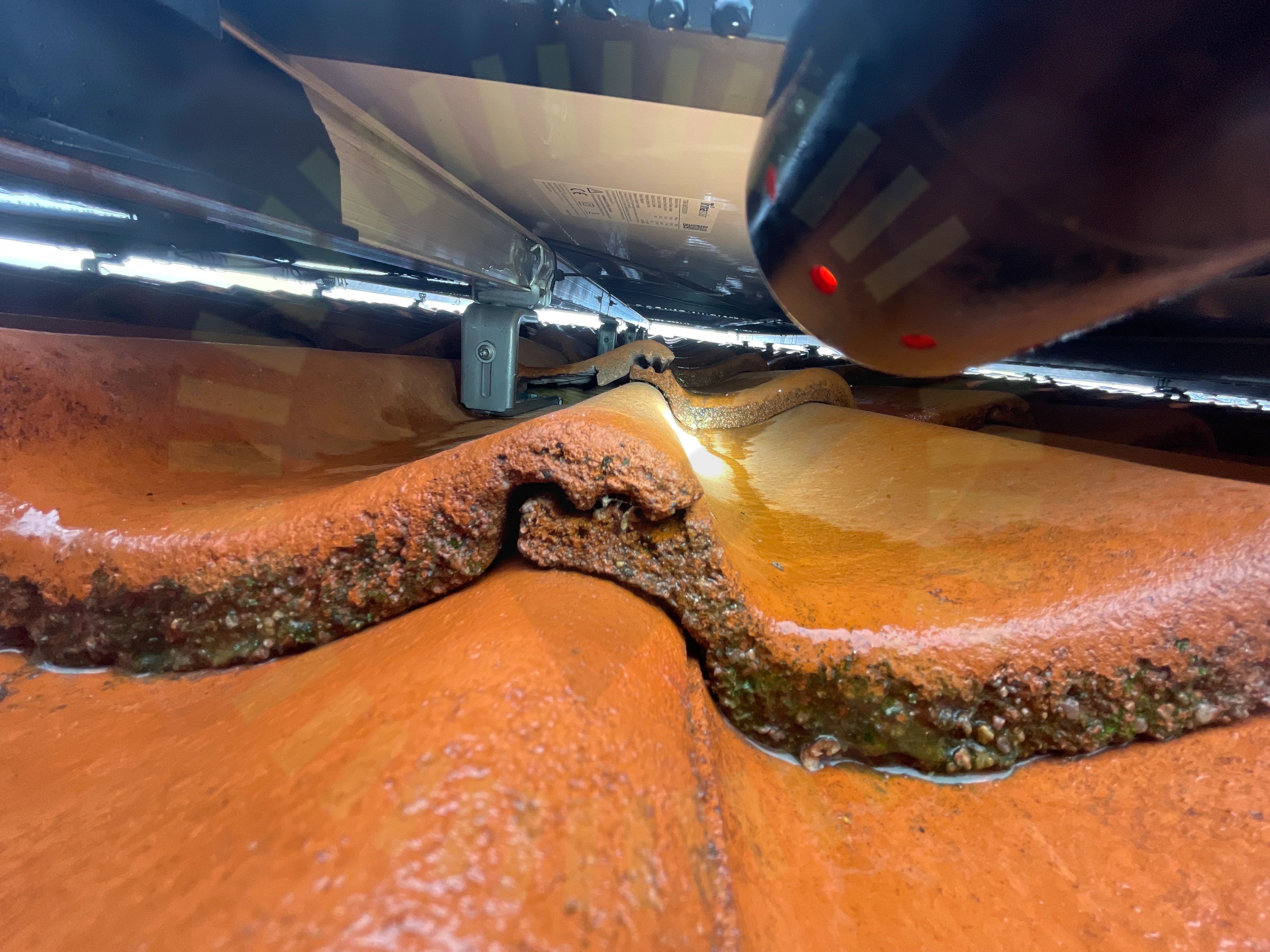

3.7 Takkrokens orientering

Inte godkänd

Takkrokarna sitter inte på samma håll

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 04

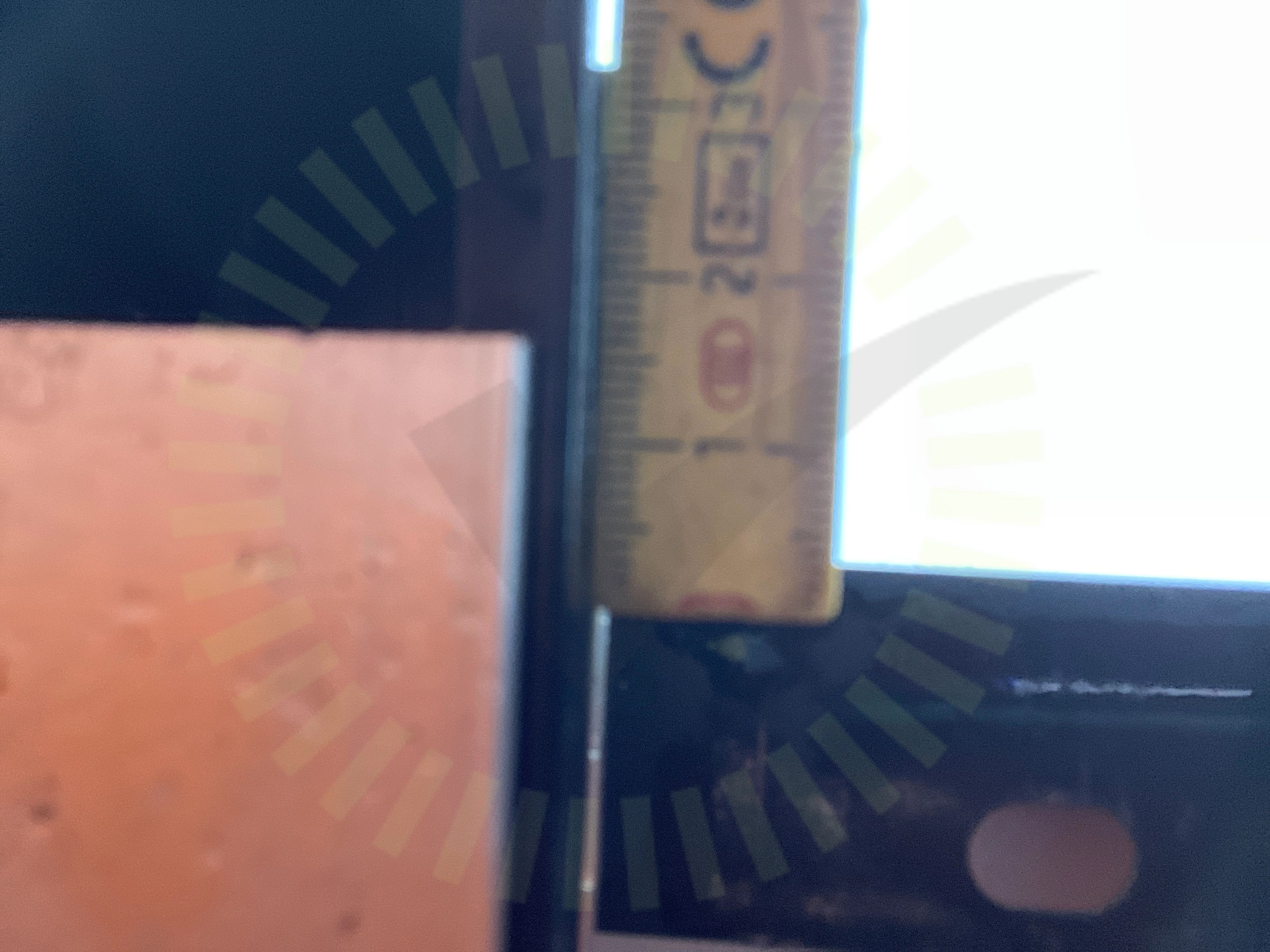

3.8 Ändfästen

Inte godkänd

Skena för kort, sticker bara ut 15mm från kanten på panelen

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 12

Godkända kontrollpunkter

18/26

Främmande materialKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSäkerhetsavståndTakgenomföringTakkrok infästningTaklutningVäderbeständigt materialÄndklämmor

Villa, Trina: Vertex DE09.05

Anmärkningar

2/11

4.1 Dragavlastade

Inte godkänd

Kabel hårt dragen och snurrad, vilket påverkar dragavlastningen

SS 436 40 00 (522.8.3)

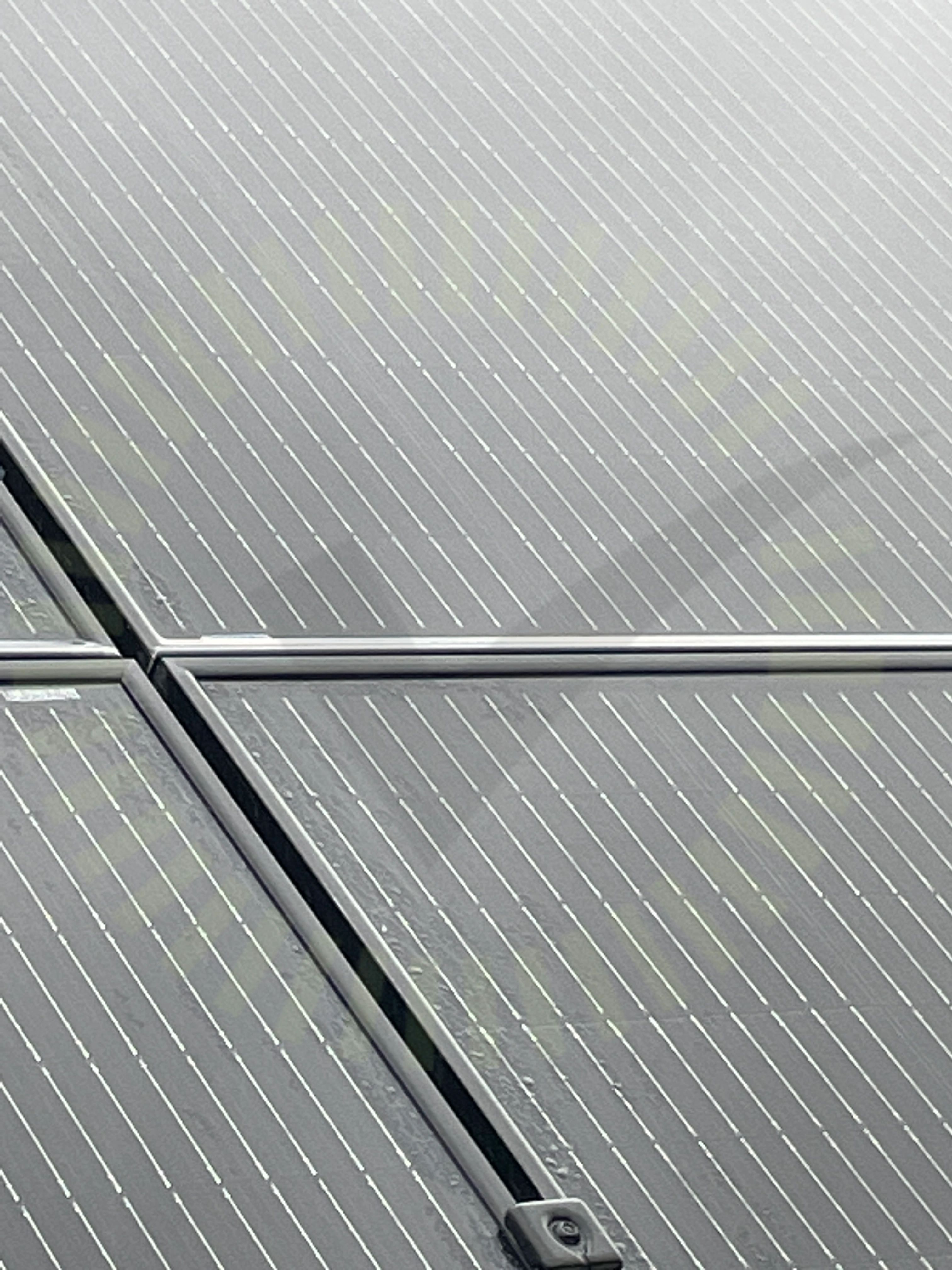

4.2 Mellanrum panelram

Inte godkänd

Panelerna ligger dikt med varandra

Tillverkarens anvisningar

Godkända kontrollpunkter

9/11

DräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadSkadorSkuggaSträngförläggning

Växelriktare

Anmärkningar

1/23

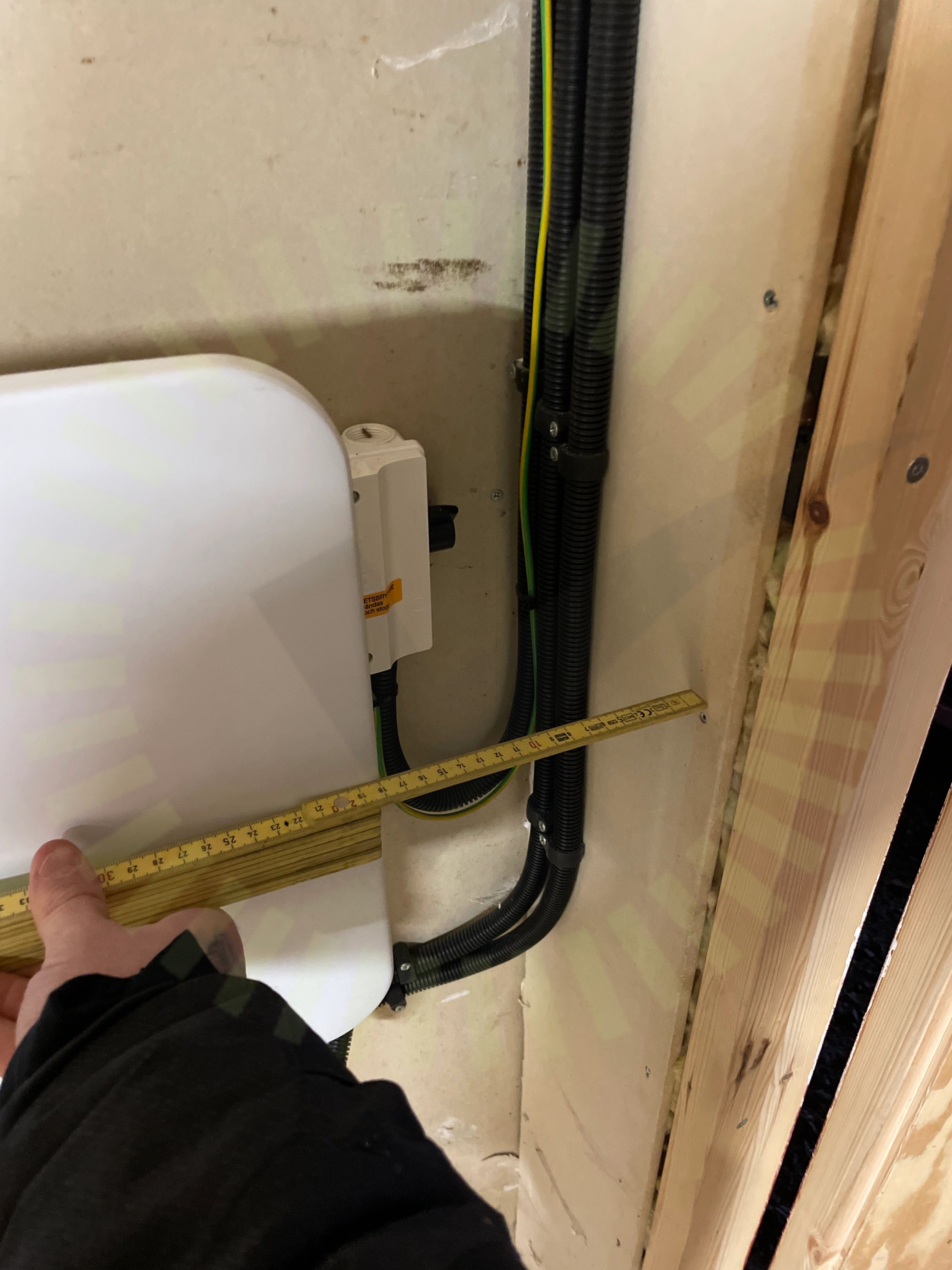

5.1 Avstånd

Inte godkänd

Växelriktare är placerad för nära vägg

GroWatt Installations Manual, 2022-1-18, Sida 11

Godkända kontrollpunkter
