Besiktningsrapport

7.9

Installation av

Soolar

Datum

20 april 2023

Ort

13334, Stockholms län

Klämmans dräneringshål

Förstärkningsskruv

Kabeluppfästning

+ 5

88% godkända

12% ej godkända

Om installationen

Paneler

PhonoSolar: PS-(440-460W)M6-20/UH

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GroWatt: MOD 10-15KTL3-X

Tillbehör

Elmaterial: Kapsling

Tillbehör

Säkerhetsbrytare AC

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Kapsling (9)Säkerhetsbrytare AC (6)Tak 1, ESDEC Lutande Panntak (31)Tak 1, PhonoSolar: PS-(440-460W)M6-20/UH (16)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Ordentligt underlag för mätning av DC-strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Kapsling

Säkerhetsbrytare AC

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/29

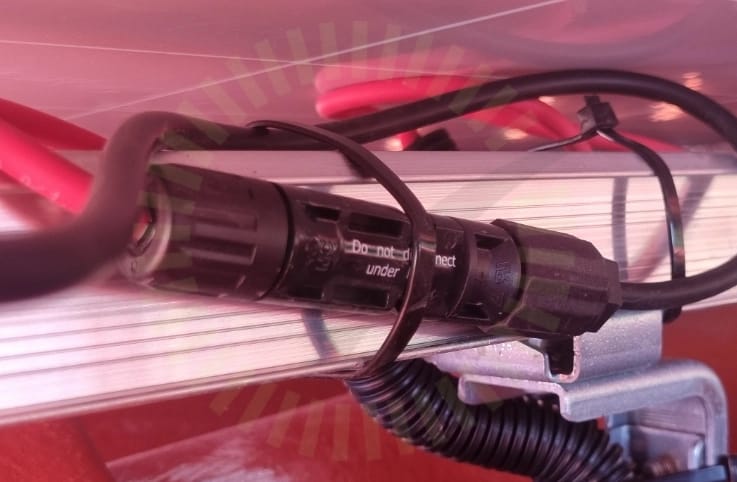

4.1 Buntband över kontakt.

Inte godkänd

Buntband får inte fästas över kontakt.

MA711 (se_en) Monteringsanvisningar, Sida 4

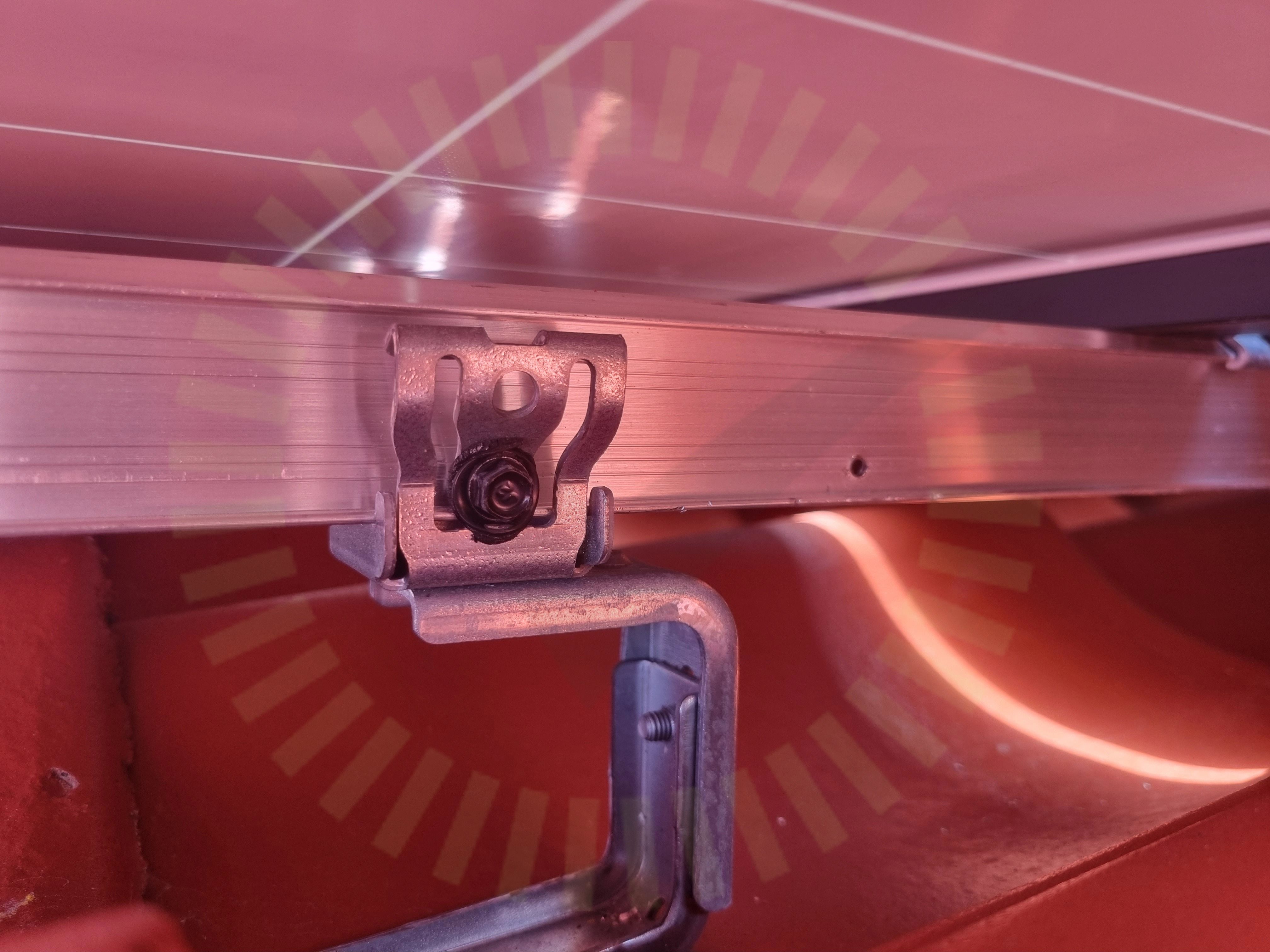

4.2 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv är felplacerad, ska sitta i det övre hålet.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

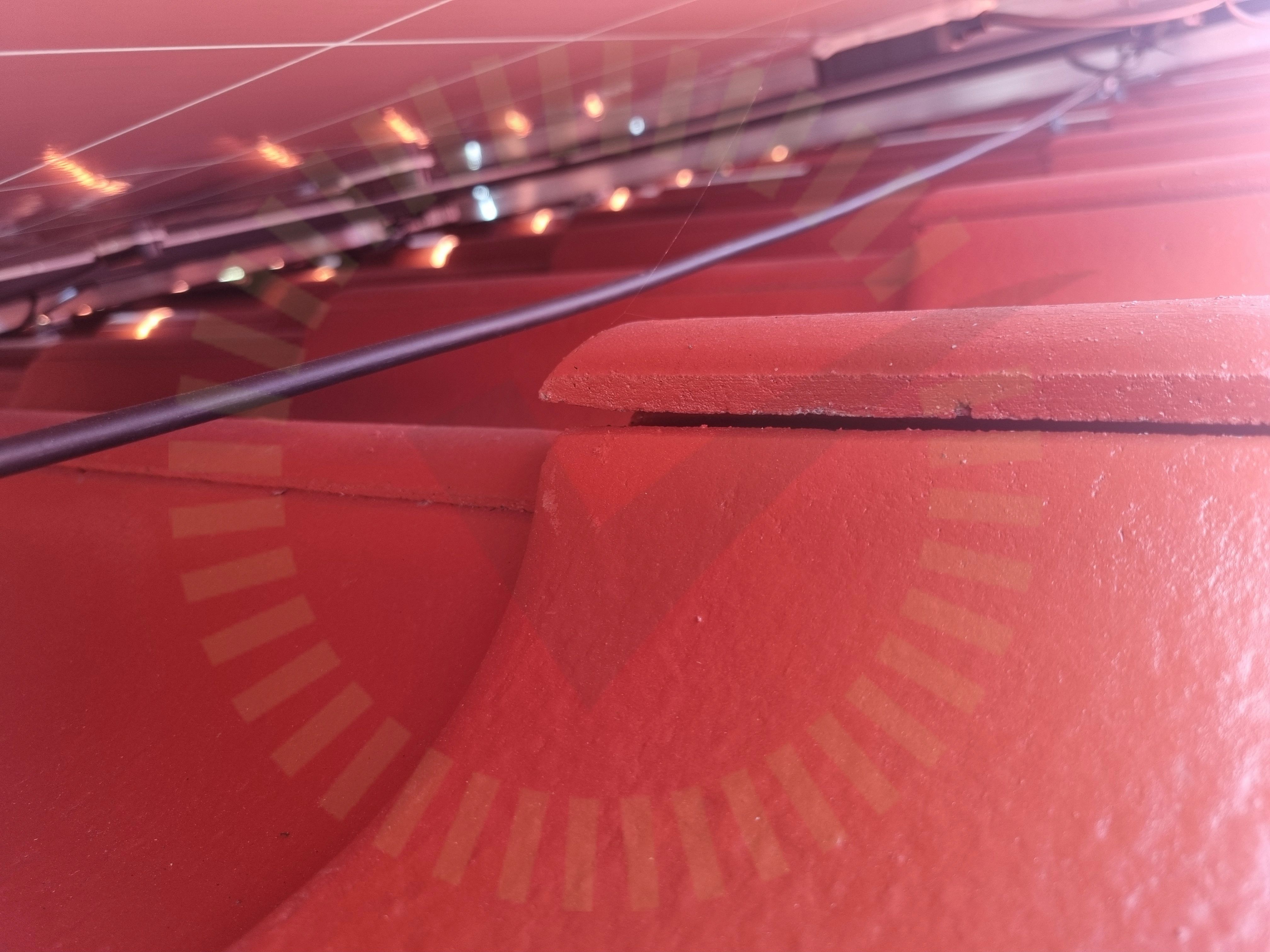

4.3 Kabeluppfästning

Inte godkänd

Kablage hänger lång sträcka utan uppfästning. Risk att kunna dras ner av t.ex snö.

SS 436 40 00 (712.521.101 och 522.8.4)

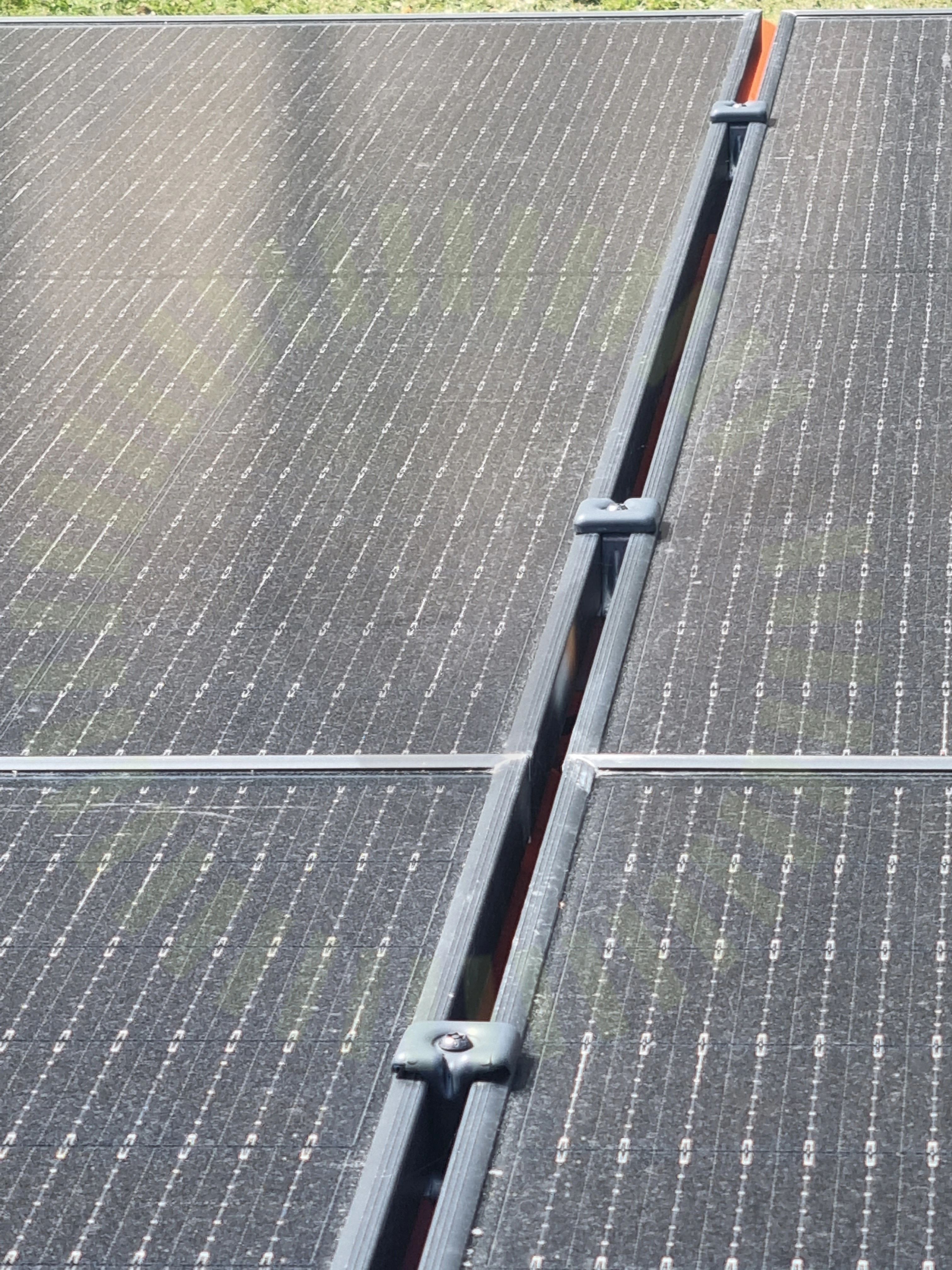

4.4 Klämmans dräneringshål

Inte godkänd

Klämmans dräneringshål är vänt åt fel håll.

Tillverkarens anvisningar

Godkända kontrollpunkter

23/29

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/29

Takgenomföring

Termisk brytpunkt skenor

Tak 1, PhonoSolar: PS-(440-460W)M6-20/UH

Anmärkningar

4/16

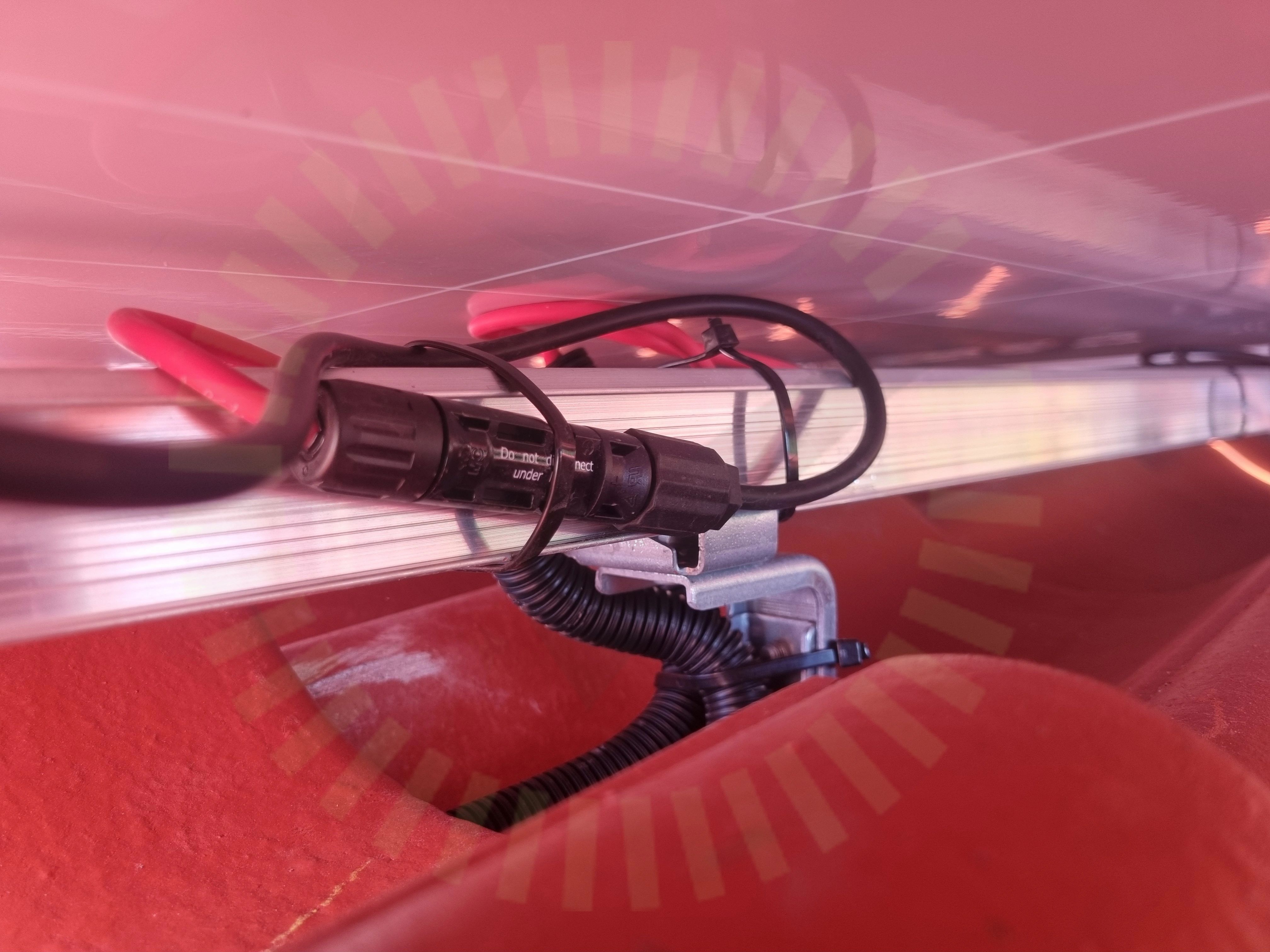

5.1 Kontakter

Inte godkänd

Kontakter i förbindelse är av olika fabrikat.

5.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20230221. Sid 19

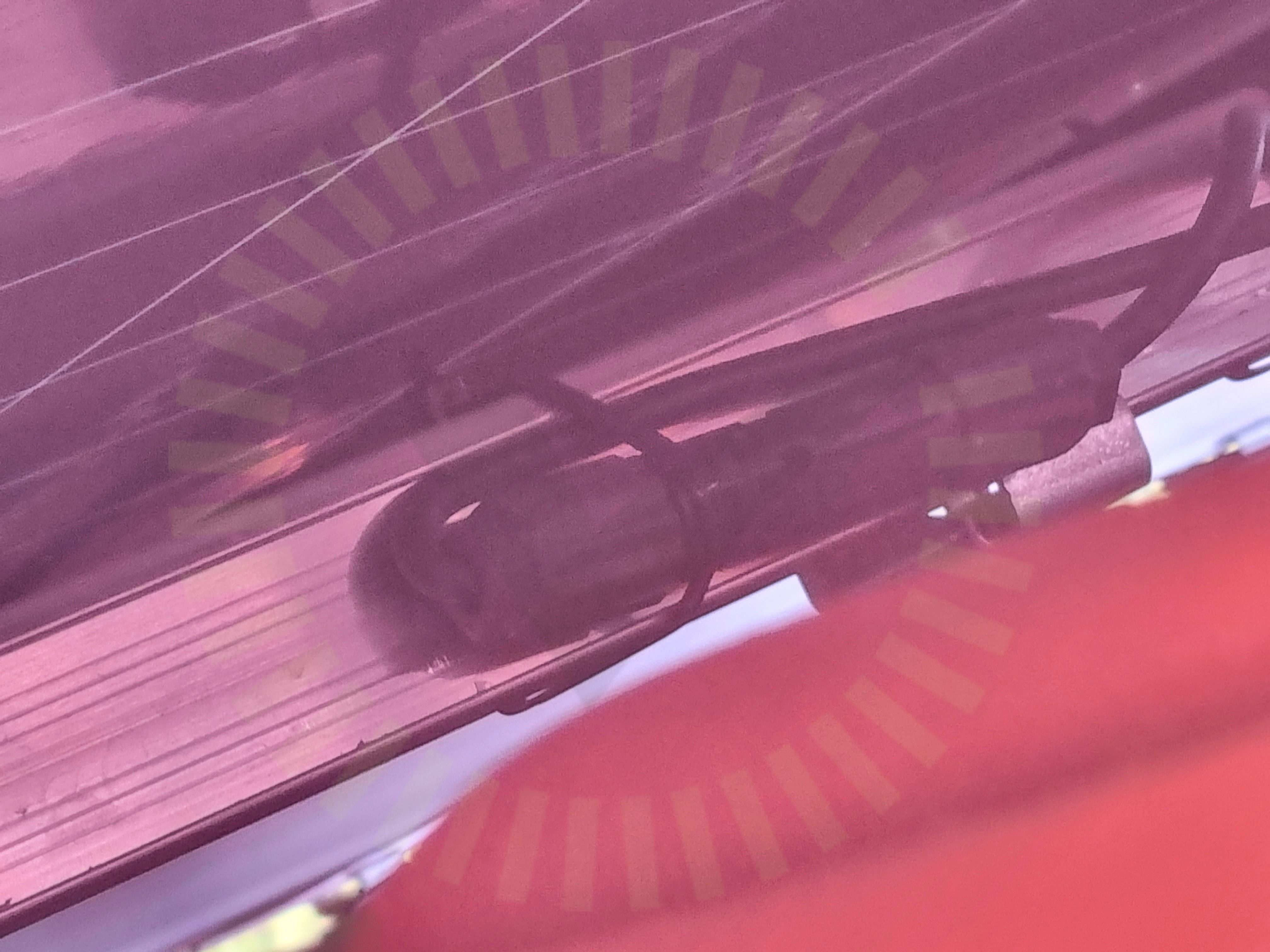

5.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

5.4 Stress på kontakter

Inte godkänd

Kontakter hänger utan stöd under paneler med kablage draget åt vars ett håll.

Godkända kontrollpunkter

11/16

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Föremål mot bakstycke

Kopplingslåda

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/32

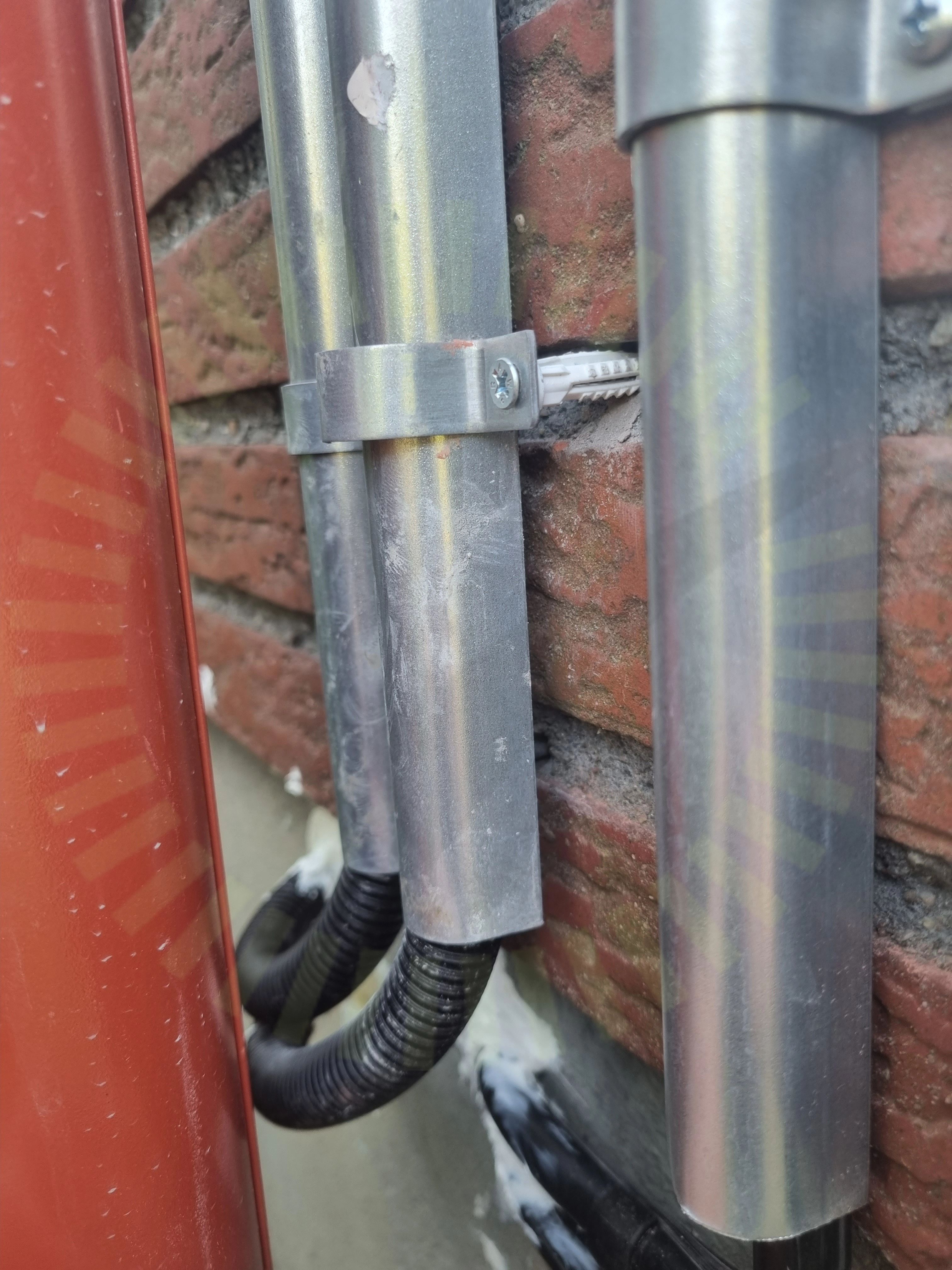

7.1 Skyddsrör ej fastsatt

Inte godkänd

Kabelskydd är ej fastskruvat ordentligt i underlag.

Godkända kontrollpunkter

31/32

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
